Эффективность функционирования вентиляционных систем зависит от правильного подбора отдельных элементов и оборудования. Расчет площади воздуховода производится с целью обеспечения требуемой кратности смены воздуха в каждом помещении в зависимости от его назначения. Принудительная и естественная вентиляция требует отдельных алгоритмов проектных работ, но имеет общие направления. Во время определения сопротивления воздушному потоку учитывается геометрия и материал изготовления воздуховодов, их общая длина, кинематическая схема, наличие ответвлений. Дополнительно выполняется расчет потерь тепловой энергии для обеспечения благоприятного микроклимата и снижения затрат на содержание здания в зимний период времени.
Расчет площади сечения выполняется на основе данных по аэродинамическому расчету воздуховодов. С учетом полученных значений производится:
- Подбор оптимальных размеров поперечных сечений воздуховодов с учетом нормативных допустимых скоростей движения воздушного потока.
- Определение максимальных потерь давления в системе вентиляции в зависимости от геометрии, скорости движения и особенностей схемы воздуховода.
Последовательность расчета вентиляционных систем
1.Определение расчетных показателей отдельных участков общей системы. Участки ограничиваются тройниками или технологическими заслонками, расход воздуха по длине всего участка стабильный. Если от участка есть ответвления, то их расход по воздуху суммируется, а для участка определяется общий. Полученные значения отображаются на аксонометрической схеме.
2.Выбор магистрального направления системы вентиляции или отопления. Магистральный участок имеет самый большой расход воздуха среди всех выделенных во время расчетов. Он должен быть наиболее протяженным из всех последовательно расположенных отдельных участков и отводов. Согласно нормативным документам нумерация участков начинается с наименее нагруженного и продолжается по возрастанию воздушного потока.
Примерная схема системы вентиляции с обозначениями ответвлений и участков
3.Параметры сечений расчетных участков системы вентиляции подбираются с учетом рекомендованных стандартами скоростей в воздуховодах и жалюзийных решетках. Согласно государственным стандартам скорость воздуха в магистральных трубопроводах ≤ 8 м/с, в ответвлениях ≤ 5 м/с, в решетках жалюзи ≤ 3 м/с.
С учетом имеющихся предварительных условий выполняются расчеты по вентиляционной системе.
Общие потери давления в воздуховодах:
Расчет прямоугольных воздуховодов по потере давления:
R – удельные потери на трение о поверхность воздуховода;
L – длина воздуховода;

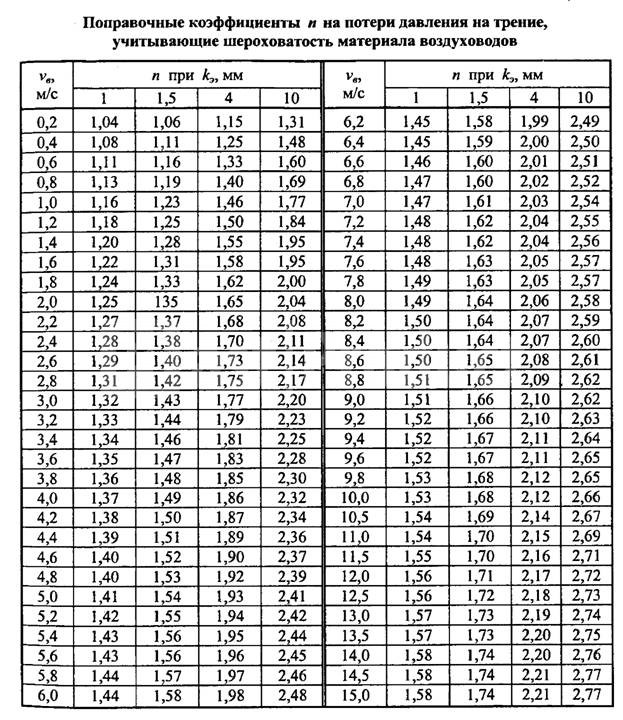

n – поправочный коэффициент в зависимости от показателей шероховатости воздуховодов.

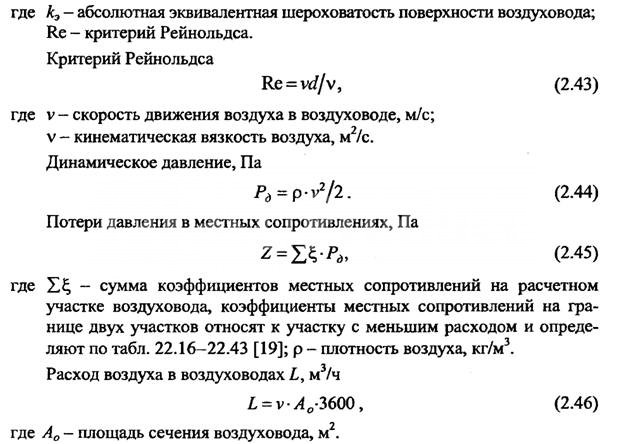

Удельные потери давления для круглых сечений определяются по формуле:
λ – коэффициент величины гидравлического сопротивления трения;
d – диаметр сечения воздуховода;
Р д – фактическое давление.
Для расчета коэффициента сопротивления трения для круглого сечения трубы применяется формула:

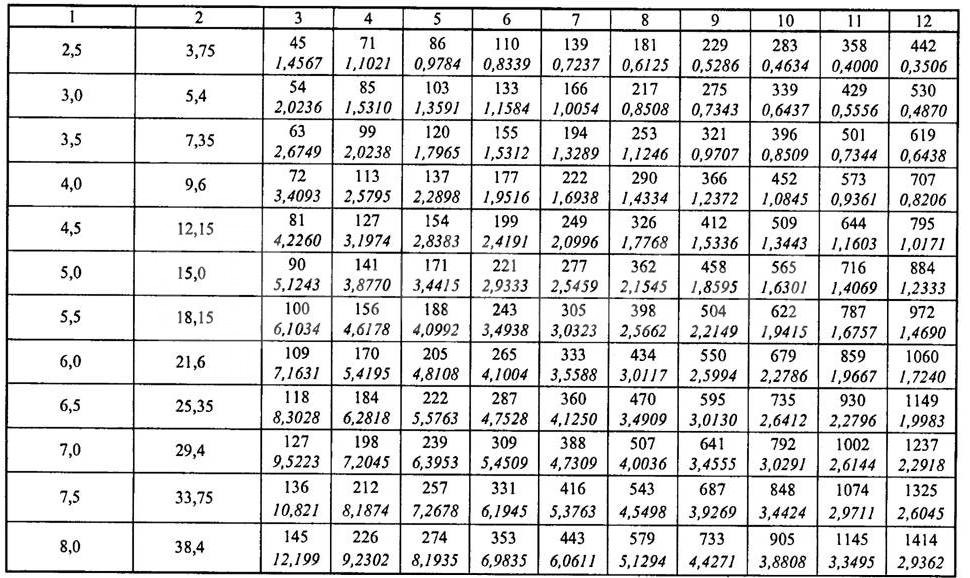

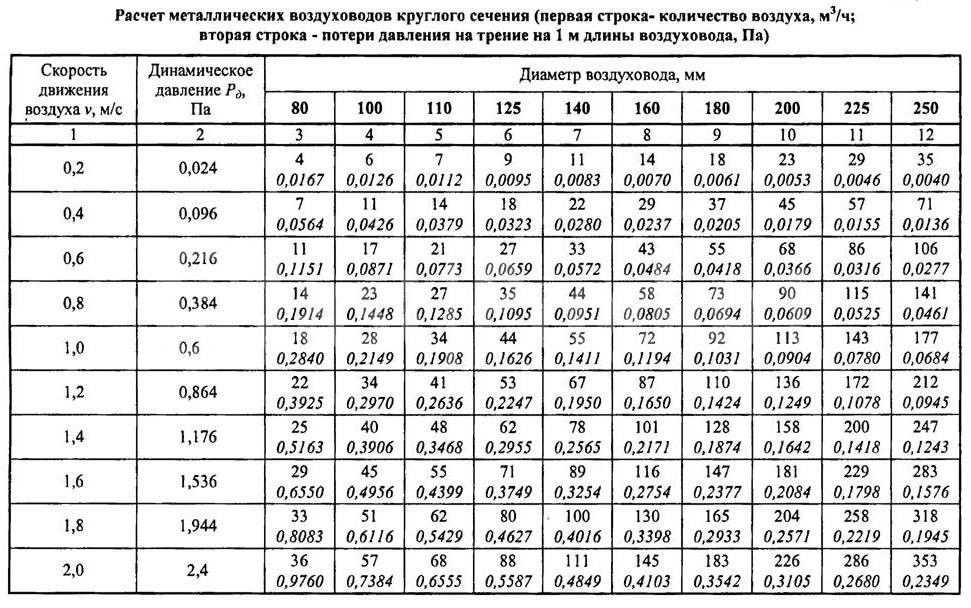

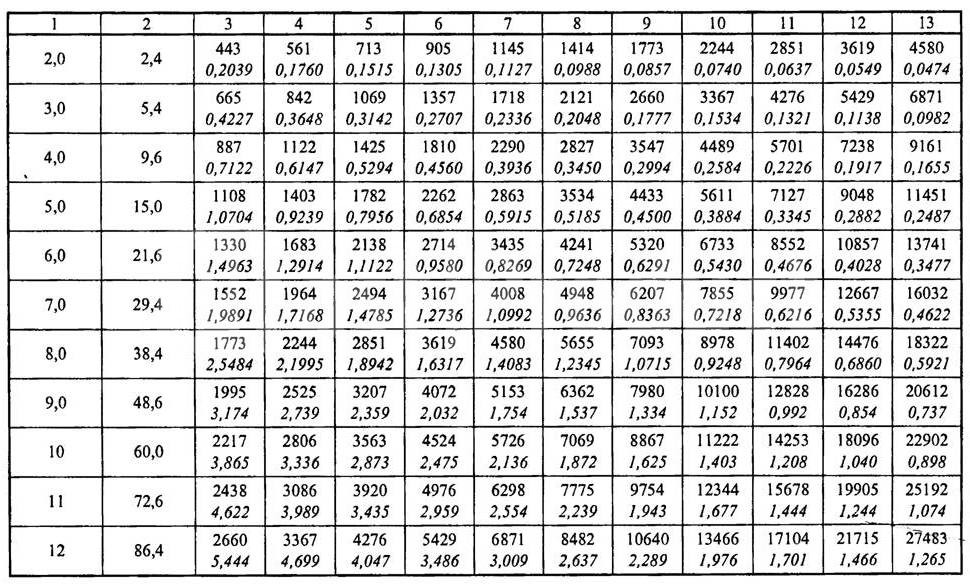

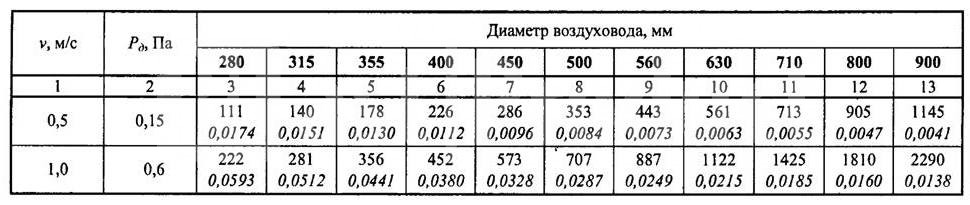

Во время расчетов допускается использование таблиц, в которых на основании вышеизложенных формул определены практические потери на трение, показатели динамического давления и расход воздуха для различных скоростей потока для .
Нужно иметь в виду, что показатели фактического расхода воздуха в прямоугольном и круглом воздуховодах с одинаковой площадью сечений неодинаковы даже при полном равенстве скоростей движения воздушного потока. Если температура воздуха превышает +20°С, то нужно пользоваться поправочными коэффициентами на трение и местное сопротивление.
Расчет системы вентиляции состоит из расчета основной магистрали и всех ответвлений, подключенных к ней. При этом нужно добиваться положения, чтобы скорость движения воздуха постоянно возрастала по мере приближения к всасывающему или нагнетающему вентилятору. Если схема воздуховода не позволяет учесть потери ответвлений, а их значения не превышают 10% общего потока, то разрешается использовать диаграмму для гашения избыточного давления. Коэффициент сопротивления воздушным потокам диафрагмы рассчитывается по формуле:
Приведенные выше расчеты воздуховодов пригодны для использования следующих типов вентиляции:
- Вытяжной. Используется для удаления из производственных, торговых, спортивных и жилых помещений отработанного воздуха. Дополнительно может иметь специальные фильтры для очистки выбрасываемого наружу воздуха от пыли или вредных химических соединений, могут монтироваться внутри или снаружи помещений.
- Приточной. В помещения подается подготовленный (нагретый или очищенный) воздух, может иметь специальные приспособления для понижения уровня шума, автоматизации управления и т. д.
- Приточно/вытяжной. Комплекс оборудования и устройств для подачи/удаления воздуха из помещений различного назначения, может иметь установки рекуперации тепла, что значительно сокращает затраты на поддержание в помещениях благоприятного микроклимата.
Движение воздушных потоков по воздуховодам может быть горизонтальным, вертикальным или угловым. С учетом архитектурных особенностей помещений, их количества и размеров воздуховоды могут монтироваться в несколько ярусов в одном помещении.
Расчет площади сечения трубопровода
После того как определена скорость движения воздуха по воздуховодам с учетом требуемой кратности обмена, можно рассчитывать параметры сечения воздуховодов по формуле S=R\3600v, где S – площадь сечения воздуховода, R – расход воздуха в м 3 /час, v – скорость движения воздушного потока, 3600 – временной поправочный коэффициент. Площадь сечения позволяет определить диаметр круглого воздуховода по формуле:
Если в помещении смонтирован воздуховод квадратного сечения, то его рассчитывают по формуле d e = 1.30 x ((a x b) 0.625 / (a + b) 0.25).
d e – эквивалентный диаметр для круглого воздуховода в миллиметрах;
a и b длина сторон квадрата или прямоугольника в миллиметрах. Для упрощения расчетов пользуйтесь переводной таблицей № 1.

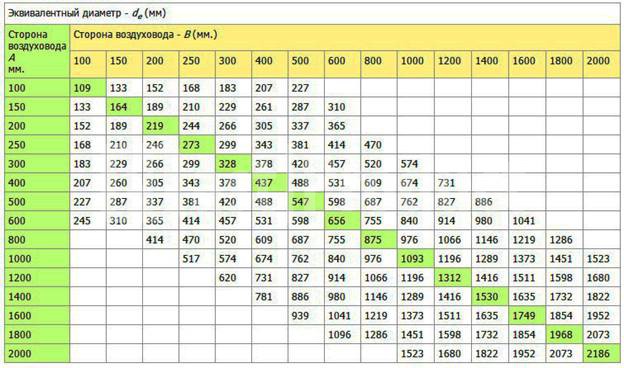

Таблица № 1
Для вычисления эквивалентного диаметра овальных воздуховодов используется формула d = 1.55 S 0.625 /P 0.2
S – площадь сечения воздуховода овального воздуховода;
P – периметр трубы.
Площадь сечения овальной трубы вычисляется по формуле S = π×a×b/4
S – площадь сечения овального воздуховода;
a = большой диаметр овального воздуховода;
b = меньший диаметр овального воздуховода.
Подбор овального или квадратного воздуховодов по скорости движения воздушного потока

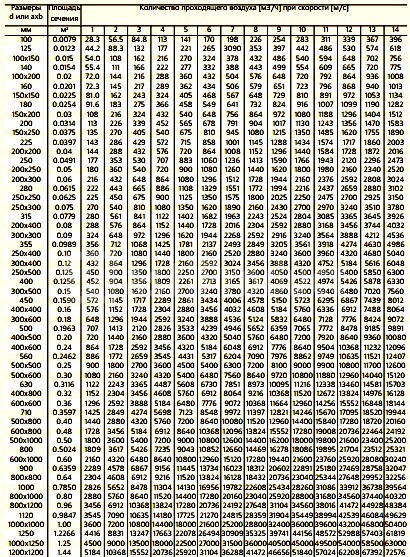

Для облегчения подбора оптимального параметра проектировщики рассчитали готовые таблицы. С их помощью можно выбрать оптимальные размеры воздуховодов любого сечения в зависимости от кратности обмена воздуха в помещениях. Кратность обмена подбирается с учетом объема помещения и требований СанПин.
Расчет параметров воздуховодов и систем естественной вентиляции
В отличие от принудительной подачи/удаления воздуха для естественной вентиляции важны показания разницы давления снаружи и внутри помещений. Расчет сопротивления и выбор направления надо делать таким способом, чтобы гарантировать минимальную потерю давления потока.
При расчетах выполняется увязка существующих гравитационных давлений с фактическими потерями давления в вертикальных и горизонтальных воздуховодах.
Классификаций исходных данных во время проведения расчетов сечения воздуховодов Во время расчетов нужно принимать во внимание требования действующего СНиПа 2.04.05-91 и СНиПа 41-01-2003. Расчет систем вентиляции по диаметру воздуховодов и используемому оборудованию должен обеспечивать:
- Нормируемые показатели по чистоте воздуха, кратности обмена и показателям микроклимата в помещениях. Выполняется расчет мощности монтируемого оборудования. При этом уровень шума и вибрации не может превышать установленных пределов для зданий и помещений с учетом их назначения.
- Системы должны быть ремонтнопригодными, во время проведения плановых регламентных работ технологический цикл функционирования предприятий не должен нарушаться.
- В помещениях с агрессивной средой предусматриваются только специальные воздуховоды и оборудование, исключающее искрообразование. Горячие поверхности должны дополнительно изолироваться.
Нормативы расчетных условий для определения сечения воздуховодов
Расчет площади воздуховодов должен обеспечивать:
- Надлежащие условия по чистоте и температурному режиму в помещениях. Для помещений с избытком теплоты обеспечивать его удаление, а в помещениях с недостатком теплоты минимизировать потери теплого воздуха. При этом следует придерживаться экономической целесообразности выполнения названных условий.
- Скорость движения воздуха в помещениях не должна ухудшать комфортность пребывания в помещениях людей. При этом принимается во внимание обязательная очистка воздуха в рабочих зонах. В струе входящего в помещение воздуха скорость движения Nх определяется по формуле Nх = Кn × n. Максимальная температура входящего воздуха определяется по формуле tx = tn + D t1, а минимальная по формуле tcx = tn + D t2. Где: nn, tn – нормируемая скорость воздушного потока в м/с и температура воздуха на рабочем месте в градусах Цельсия, К =6 (коэффициент перехода скорости воздуха на выходе из воздуховода и в помещении), D t1, D t2 – максимально допустимое отклонение температуры.
- Предельную концентрацию вредных для здоровья химических соединений и взвешенных частиц согласно ГОСТ 12.1.005-88. Дополнительно нужно учитывать последние постановления Госнадзора.
- Параметры наружного воздуха. Регулируются в зависимости от технологических особенностей производственного процесса, конкретного назначения сооружения и зданий. Показатели концентрации взрывоопасных соединений и веществ должны отвечать требованиями противопожарных государственных органов.
Монтаж вентиляционных систем с принудительной подачей/удалением воздуха нужно делать только в тех случаях, когда характеристики естественной вентиляции не могут обеспечивать требуемых параметров по чистоте и температурному режиму в помещениях или здания имеют отдельные зоны с полным отсутствием естественного притока воздуха. Для некоторых помещений площадь воздуховодов подбирается с таким условием, чтобы в помещениях постоянно поддерживался подпор и исключалась подача наружного воздуха. Это касается приямков, подвалов и иных помещений, в которых есть вероятность скапливания вредных веществ. Дополнительно воздушное охлаждение должно присутствовать на рабочих местах, которые имеют тепловое облучение более 140 Вт/м 2 .
Требования к системам вентиляции
Если расчетные данные по системам вентиляции понижают температуру в помещениях до +12°С, то в обязательном порядке нужно предусматривать одновременное отопление. К системам присоединяются отопительные агрегаты соответствующей мощности с целью доведения температурных значений до нормированных государственными стандартами. Если вентиляция монтируется в производственных зданиях или общественных помещениях, в которых постоянно пребывают люди, то нужно предусматривать не менее двух приточных и двух вытяжных постоянно действующих агрегатов. Размер площади воздуховодов должен обеспечивать расчетную величину воздушных потоков. Для соединенных или смежных помещений допускается иметь две системы вытяжки и одну систему притока или наоборот.
Если помещения должны вентилироваться в круглосуточном режиме, то к смонтированным воздуховодам обязательно нужно подключать резервное (аварийное) оборудование. Дополнительные ответвления должны учитываться, по ним делается отдельный расчет площади. Резервный вентилятор можно не устанавливать лишь в случаях если:
- После выхода из строя системы вентиляции есть возможность быстро остановить рабочий процесс или вывести людей из помещения.
- Технические параметры аварийной вентиляции полностью обеспечивают требования по чистоте и температуре воздуха в помещениях.
Общие требования к воздуховодам Расчет окончательных параметров воздуховодов должен предусматривать возможность:
- Монтажа противопожарных клапанов вертикальном или горизонтальном положении.
- Установки на межэтажных площадках воздушных затворов. Конструктивные особенности устройств должны гарантировать выполнение нормативных требований по аварийному перекрытию отдельных ответвлений вентиляционной системы и предотвращению распространения дыма или огня по всему зданию. При этом длина участка, на котором присоединяются затворы, не должна быть менее двух метров.
- К каждому поэтажному коллектору может присоединяться не более пяти воздуховодов. Узел соединения создает дополнительное сопротивление воздушному потоку, эту особенность нужно учитывать во время расчета размеров.
- Установку систем автоматической противопожарной сигнализации. Если привод сигнализации монтируется внутри воздуховода, то при определении его оптимального диаметра следует принимать во внимание уменьшение эффективного диаметра и появление дополнительного сопротивления воздушному потоку из-за завихрений. Такие же требования выдвигаются при установке обратных клапанов, предупреждающих протекание вредных химических соединений из одного производственного помещения в другое.
Воздуховоды из негорючих материалов должны устанавливаться для систем вентиляции с отсосом пожароопасных продуктов или с температурой более +80°С. Главные транзитные участки вентиляции должны быть металлическими. Кроме того, металлические воздуховоды монтируются на чердачных помещениях, в технических комнатах, в подвалах и подпольях.
Общие потери воздуха для фасонных изделий определяются по формуле:
Где р – удельные потери давления на квадратный метр развернутого сечения воздуховода, ∑Ai – обща развернутая площадь. В пределах одной схемы монтажа системы вентиляции потери можно принимать по таблице.
Во время расчетов размеров воздуховодов в любом случае понадобится инженерная помощь, сотрудники нашей компании имеют достаточно знаний для решения всех технических вопросов.
Вентиляция жилища играет очень важную роль, поддерживая необходимый для человека микроклимат. От того, насколько правильно она спроектирована и выполнена, зависит здоровье проживающих в доме. Однако не только проект имеет значение. Очень важно правильно высчитать параметры воздушных магистралей. Сегодня речь пойдёт о такой работе, как расчёт площади воздуховодов и фасонных изделий, что необходимо для правильного воздухообмена квартиры или частного дома. Мы узнаем, как вычислить скорость воздуха в шахтах, что на этот параметр влияет, а также разберём, какие программы можно использовать для более точных вычислений.
Читайте в статье:
Для чего производится расчёт площади воздуховодов и фасонных изделий
Правильный проект систем вентиляции – это лишь полдела. Если ошибиться в расчёте квадратуры воздуховодов, то может получиться обратный эффект – идеальная план-схема есть, а оттока или притока воздуха нет. Подобные просчёты могут привести к тому, что в помещениях будет повышенная влажность, которая приведёт к появлению грибка, плесени и неприятному запаху.
Очень важно! Если домашний мастер не уверен в своих силах, боится не справиться с вычислениями, то лучше обратиться за инженерной помощью в расчёте воздуховодов. Лучше заплатить за работу профессионалу, чем впоследствии кусать локти.
Данные, необходимые для расчёта параметров воздуховода
- санитарно-гигиенические нормы (СанПиН);
- количество проживающих;
- площадь помещений.
При этом вычисления проводятся как для всего жилища в целом, так и для каждой комнаты в частности. Существуют различные способы вычислений. Можно воспользоваться формулами, которые мы обязательно рассмотрим в сегодняшней статье, однако, проще всего воспользоваться специальным онлайн-калькулятором площади поверхности воздуховодов. В нём уже заложены все необходимые алгоритмы и формулы. Ещё одним плюсом программы является отсутствие человеческого фактора – можно не волноваться, что в вычисления закрадётся ошибка.
Как рассчитать площадь воздуховода с использованием формул
Для того чтобы правильно выполнить все расчёты, нужно первым делом определиться с сечением фасонных изделий. Они могут быть:
- в форме квадрата или прямоугольника:
- круглые (реже овальные).
Рассмотрим, какие формулы применимы для тех или иных вычислений. Начнём с квадратных или прямоугольных изделий.
Как посчитать площадь воздуховода прямоугольного сечения: формулы и расшифровки обозначений
Формула площади воздуховода, необходимой для правильного устройства вентиляции, довольно проста:
S = A × B , где
- S – площадь, м²;
- А – ширина короба, м;
- В – высота, м.
С круглым воздуховодом немного иная ситуация.
Расчёт площади круглого воздуховода: нюансы вычислений
Круглые вентиляционные шахты обладают лучшей пропускной способностью – воздух не встречает на своём пути никаких препятствий. К тому же монтаж круглых деталей намного проще, чем квадратных или прямоугольных. Вычисления площади производятся по формуле:
S = π × D 2 / 4 , где:
- S – площадь, м²;
- π – постоянная величина, равная 3,14;
- D – диаметр, м.
Мнение эксперта
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО "АСП Северо-Запад"
Спросить у специалиста“Чем короче вентиляционные каналы, тем лучше система будет выполнять свою задачу. Следует учесть, что с увеличением размеров шахт снижается скорость потока воздуха и шум, производимый при передвижении воздушных масс. Расчёты прямых участков следует производить отдельно, не стоит забывать о потере давления в сети”.
Расчёт фасонных частей воздуховодов – как он производится и что следует учесть
Вычисления площади фасонных частей воздуховодов без специальной программы под силу только опытным инженерам-проектировщикам. Сегодня целые отделы различных институтов работают над усовершенствованием программ-калькуляторов, способных до миллиметра рассчитать площади воздуховодов и фасонных изделий, учитывая малейшие изменения углов изгибов и прочие нюансы.
В сети Интернет можно найти множество подобных программ, способных произвести вычисления с минимальными погрешностями. И подобные калькуляторы выходят практически ежедневно. Они позволяют не только высчитать необходимые параметры, но и сделать развёртку всех деталей воздуховода. Многие спросят – для чего это нужно? В наш век высоких технологий появилось такое новшество, как 3D-принтер. На него с компьютера отправляем развёртку нашей вентиляции и в результате получаем идеально подогнанные вентиляционные каналы с необходимыми параметрами.
Редакция сайт предлагает уважаемому читателю воспользоваться онлайн-калькулятором расчёта площади воздуховодов и фасонных изделий. Всё, что требуется от пользователя,− это верно внести запрашиваемые параметры в соответствующие поля и нажать кнопку «Рассчитать». Остальное программа выполнит за вас.
Как высчитать сечение воздуховода в квадратных метрах
Ошибка в вычислениях этого параметра вентиляционной системы может быть фатальной. Уменьшение необходимого показателя неизбежно приведёт к повышению давления в шахтах, а значит, появится посторонний гул, который довольно сильно раздражает. Это значит, что вычисления необходимо производить внимательно, не упуская ни малейшей детали, не округляя цифры. Расчёт квадратных метров производится по формуле:
S = L × k / w , где
- S – площадь сечения, м²;
- L – расход воздуха, м³/ч;
- k – скорость, с которой движется воздушный поток, м/с;
- w – коэффициент расчёта, который равен 2,778.
Основным параметром, характеризующим эффективность , является расход воздуха. Его определяют как сумму значений на отдельных участках воздуховодов со стабильным расходом, ограниченных ответвлениями или заслонками. На каждом таком участке осуществляется расчёт площади воздуховодов и фасонных изделий. При определении формы вентканалов и их квадратуры основным параметром является скорость воздушного потока. Её указывают в нормативах и строительных правилах (СП). Для магистральных трубопроводов она не должна превышать 8 м/с, для ответвлений – не более 5 м/с. А в месте поступления в помещение скорость ограничена до 3 м/с.
Читайте в статье
Зачем нужен расчёт площади воздуховодов и фасонных изделий?
Определение квадратуры воздуховодов необходимо для создания эффективно функционирующей и оптимизации её характеристик:
- объёмы перемещаемого воздуха;
- скорости воздушных масс;
- уровня шума;
- энергопотребления.
Кроме того, расчёт должен обеспечивать целый перечень дополнительных эксплуатационных характеристик. К примеру, надлежащий температурный режим в помещении. То есть должна удалять избыток тепла и влажности или минимизировать теплопотери. При этом максимальная/минимальная температура и скорость поступающего в помещение воздуха приводятся к соответствующим нормативам.
Регулируются и качественные параметры поступающего воздуха, а именно: его химический состав, количество взвешенных частиц, наличие и концентрация взрывоопасных элементов и т.п.
Какие данные нужны для расчёта эксплуатационных характеристик воздуховодов?
Прежде всего, во внимание принимаются основные параметры сооружения, такие как назначение самого здания, объём помещений, количество постоянно пребывающего персонала и посетителей, особенности производственного процесса (для промышленных зданий) и т.п.
Проектирование осуществляется в соответствии со следующими нормативными документами:
- СП 60.13330.2016 (актуальная редакция СНиП 41-01-2003);
- СП 7.13130.2013;
- ГОСТ 12.1.005-88 и некоторые другие.
Как рассчитать площадь воздуховода различных типов сечений?
Расчёт квадратуры воздуховодов разных сечений имеет свои особенности, так как расход воздуха у них будет значительно отличаться даже при одинаковых параметрах скорости перемещения воздушных масс и площади. Кроме того, при расчёте вентиляционных сетей большой протяжённости и/или разветвленности учитывается и температура воздуха (если она превышает +20°С). А также аэродинамическое сопротивление воздуховодов и фасонных изделий, зависящее от формы и материала изготовления (различные коэффициенты трения). Учёт этих параметров выражается в использовании различных поправочных коэффициентов в расчётных формулах.
Важная информация! Параметры квадратуры канала и скорость перемещения воздушных потоков обратно пропорциональны. То есть, при большом сечении воздуховода для обеспечения необходимого объёма перемещаемого воздуха достаточно меньшей скорости.
Расчёт квадратуры производится по двум параметрам, взятым из нормативов (фактически эти параметры описывают кратность воздухообмена):
- расход воздуха – R (м³/час);
- скорость воздушного потока – V (м/с).
Формула площади воздуховодов оперирует параметрами расхода воздуха, взятыми из нормативов:
S = R/k × V, где
K – коэффициент, равный 3600.
Существуют альтернативные формулы, оперирующие другими коэффициентами, к примеру:
S = R × 2,778/V.
При использовании воздуховодов большого сечения существенно снижается уровень шума воздушных потоков и затраты электроэнергии на их перемещение. Однако материалоёмкость таких конструкций значительно выше, что увеличивает их первоначальную стоимость.
Значительное влияние на эффективность перемещение воздушных потоков оказывает форма сечения. В прямоугольных воздуховодах воздушный поток получает большее сопротивление. Однако прямоугольная форма более удобна для монтажа, особенно при недостатке места, и может размещаться впритык к основным строительным конструкциям. Круглые воздуховоды имеют лучшую аэродинамичность, но не всегда вписываются в интерьер. А изделия с высокими эстетическими показателями имеют гораздо большую стоимость. Учитывая приведённые факты, в качестве альтернативы рекомендуется обратить внимание на овальные воздуховоды, сочетающее в себе эргономичность и эффективность.
Как посчитать площадь круглого воздуховода?
Для расчёта диаметра круглого вентканала используется нормативная площадь сечения:
Фактическую площадь получают из формулы:
Как рассчитать площадь воздуховода прямоугольного сечения?
Для прямоугольных коробов используются те же формулы, что и для круглых. Длину сторон вычисляют по формуле:
Dп – диагональ прямоугольника, вписанного в круг (фактически эквивалентный диаметр круга);
a, b – стороны.
Фактическая площадь узнаётся из формулы:
Также для вычисления основных параметров проектировщики используют таблицы.
Расчёт площади овального воздуховода
Диаметры овального воздуховода вычисляются по его площади. Используются следующие формулы:
Р – периметр окружности овалоида,
Площадь овального воздуховода вычисляется по формуле:
a, b – большой и малый диаметр овала, соответственно.
Расчёт площади фасонных частей воздуховодов
При создании разветвленных систем используются различные фасонные изделия:
- отводы – тройники с одинаковым или разным сечением;
- утка – отвод s-образной формы;
- зонт;
- переходники:
- между различными сечениями одной формы (как правило, разные диаметры);
- между различными типами сечений (к примеру, от прямоугольной, к круглой).
Каждое из представленных фасонных изделий рассчитывается по отдельным формулам, вследствие чего их общий расчёт является довольно сложным. Даже опытным проектировщикам требуется инженерная помощь в расчётах площади воздуховодов. Для этого они используют специальные программы.
Какие существуют программы для определения параметров фасонных частей воздуховодов?
Было разработано множество программ для расчёта площади фасонных частей воздуховодов:
- Vent-Calc v2.0 – универсальное средство проектирования и расчёта основных параметров . Как утверждают разработчики, ключевыми параметрами для расчёта являются расход воздуха и длина воздуховодов. Получив от оператора эти данные, программа самостоятельно с генерирует прототип вентиляционной сети с указанием аэродинамического сопротивления по каждой ветви, ограниченной фасонными изделиями. Сумма этих показателей является основой для подбора силовой вентилирующей установки. С недавнего времени этот программный комплекс стал бесплатным;
- MagiCAD – программное обеспечение для проектирования всех типов инженерных коммуникаций. Файлы проекта могут быть импортированы в ADT и AutoCAD;
- GIDRV 3.093 – калькулятор расчёта площади воздуховодов и фасонных изделий для естественного типа с учётом аспирации здания;
- Fans 400 – специализированное ПО для расчёта противодымной вентиляции;
- Ducter 2.5 – программа расчёта площади фасонных частей воздуховодов.
Существует несколько более простых программ и макросов, написанных на основе Microsoft Excel. В основном они выполняют расчёт аэродинамики воздуховодов различных сечений.
Также на некоторых сайтах можно встретить онлайн-калькуляторы площади поверхности воздуховодов, которые предлагают компании, занимающиеся оказанием соответствующих услуг.
Комментариев:
- Факторы, оказывающие влияние на размеры воздухопроводов
- Расчет габаритов воздухопровода
- Подбор габаритов под реальные условия
Для передачи приточного или вытяжного воздуха от вентиляционных установок в гражданских или производственных зданиях применяются воздухопроводы различной конфигурации, формы и размера. Зачастую их приходится прокладывать по существующим помещениям в самых неожиданных и загроможденных оборудованием местах. Для таких случаев правильно рассчитанное сечение воздуховода и его диаметр играют важнейшую роль.
Факторы, оказывающие влияние на размеры воздухопроводов
На проектируемых или вновь строящихся объектах удачно проложить трубопроводы вентиляционных систем не составляет большой проблемы – достаточно согласовать месторасположение систем относительно рабочих мест, оборудования и других инженерных сетей. В действующих промышленных зданиях это сделать гораздо сложнее в силу ограниченного пространства.
Этот и еще несколько факторов оказывают влияние на расчет диаметра воздуховода:
- Один из главных факторов – это расход приточного или вытяжного воздуха за единицу времени (м 3 /ч), который должен пропустить данный канал.
- Пропускная способность также зависит от скорости воздуха (м/с). Она не может быть слишком маленькой, тогда по расчету размер воздухопровода выйдет очень большим, что экономически нецелесообразно. Слишком высокая скорость может вызвать вибрации, повышенный уровень шума и мощности вентиляционной установки . Для разных участков приточной системы рекомендуется принимать различную скорость, ее значение лежит в пределах от 1.5 до 8 м/с.
- Имеет значение материал воздуховода. Обычно это оцинкованная сталь, но применяются и другие материалы: различные виды пластмасс, нержавеющая или черная сталь. У последней самая высокая шероховатость поверхности, сопротивление потоку будет выше, и размер канала придется принять больше. Значение диаметра следует подбирать согласно нормативной документации.
В Таблице 1 представлена нормаль размеров воздуховодов и толщина металла для их изготовления.
Таблица 1
Примечание: Таблица 1 отражает нормаль не полностью, а только самые распространенные размеры каналов.
Воздуховоды производят не только круглой, но и прямоугольной и овальной формы. Их размеры принимаются через значение эквивалентного диаметра. Также новые методы изготовления каналов позволяют использовать металл меньшей толщины, при этом повышать в них скорость без риска вызвать вибрации и шум. Это касается спирально-навивных воздухопроводов, они имеют высокую плотность и жесткость.
Вернуться к оглавлению
Расчет габаритов воздухопровода
Сначала необходимо определиться с количеством приточного или вытяжного воздуха, которое требуется доставить по каналу в помещение. Когда эта величина известна, площадь сечения (м 2) рассчитывают по формуле:
В этой формуле:
- ϑ – скорость воздуха в канале, м/с;
- L – расход воздуха, м 3 /ч;
- S – площадь поперечного сечения канала, м 2 ;
Для того чтобы связать единицы времени (секунды и часы), в расчете присутствует число 3600.
Диаметр воздуховода круглого сечения в метрах можно высчитать исходя из площади его сечения по формуле:
S = π D 2 / 4, D 2 = 4S / π, где D – величина диаметра канала, м.
Порядок расчета размера воздухопровода следующий:
- Зная расход воздуха на данном участке, определяют скорость его движения в зависимости от назначения канала. В качестве примера можно принять L = 10 000 м 3 /ч и скорость 8 м/с, так как ветка системы – магистральная.
- Вычисляют площадь сечения: 10 000 / 3600 х 8 = 0.347 м 2 , диаметр будет – 0,665 м.
- По нормали принимают ближайший из двух размеров, обычно берут тот, который больше. Рядом с 665 мм есть диаметры 630 мм и 710 мм, следует взять 710 мм.
- В обратном порядке производят расчет действительной скорости воздушной смеси в воздухопроводе для дальнейшего определения мощности вентилятора. В данном случае сечение будет: (3.14 х 0.71 2 / 4) = 0.4 м 2 , а реальная скорость – 10 000 / 3600 х 0.4 = 6.95 м/с.
- В том случае если необходимо проложить канал прямоугольной формы , его габариты подбирают по рассчитанной площади сечения, эквивалентного круглому. То есть высчитывают ширину и высоту трубопровода так, чтобы площадь равнялась 0.347 м 2 в данном случае. Это может быть вариант 700 мм х 500 мм или 650 мм х 550 мм. Такие воздухопроводы монтируют в стесненных условиях, когда место для прокладки ограничено технологическим оборудованием или другими инженерными сетями.
Когда известны параметры воздуховодов (их длина, сечение, коэффициент трения воздуха о поверхность), можно рассчитать потери давления в системе при проектируемом расходе воздуха.
Общие потери давления (в кг/кв.м.) рассчитываются по формуле:P = R*l + z,
где R - потери давления на трение в расчете на 1 погонный метр воздуховода, l z - потери давления на местные сопротивления (при переменном сечении).
1. Потери на трение:
В круглом воздуховоде потери давления на трение Pтр считаются так:
Pтр = (x*l/d) * (v*v*y)/2g,
где x - коэффициент сопротивления трения, l - длина воздуховода в метрах, d - диаметр воздуховода в метрах, v y g - ускорение свободного падения (9,8 м/с2).
Замечание: Если воздуховод имеет не круглое, а прямоугольное сечение, в формулу надо подставлять эквивалентный диаметр, который для воздуховода со сторонами А и В равен: dэкв = 2АВ/(А + В)
2. Потери на местные сопротивления:
Потери давления на местные сопротивления считаются по формуле:
z = Q* (v*v*y)/2g,
где Q - сумма коэффициентов местных сопротивлений на участке воздуховода, для которого производят расчет, v - скорость течения воздуха в м/с, y - плотность воздуха в кг/куб.м., g - ускорение свободного падения (9,8 м/с2). Значения Q содержатся в табличном виде.
Метод допустимых скоростей
При расчете сети воздуховодов по методу допустимых скоростей за исходные данные принимают оптимальную скорость воздуха (см. таблицу). Затем считают нужное сечение воздуховода и потери давления в нем.
Порядок действий при аэродинамическом расчете воздуховодов по методу допустимых скоростей:
- Начертить схему воздухораспределительной системы. Для каждого участка воздуховода указать длину и количество воздуха, проходящего за 1 час.
- Расчет начинаем с самых дальних от вентилятора и самых нагруженных участков.
- Зная оптимальную скорость воздуха для данного помещения и объем воздуха, проходящего через воздуховод за 1 час, определим подходящий диаметр (или сечение) воздуховода.
- Вычисляем потери давления на трение Pтр.
- По табличным данным определяем сумму местных сопротивлений Q и рассчитываем потери давления на местные сопротивления z.
- Располагаемое давление для следующих ветвлений воздухораспределительной сети определяется как сумма потерь давления на участках, расположенных до данного ветвления.
В процессе расчета нужно последовательно увязать все ветви сети, приравняв сопротивление каждой ветви к сопротивлению самой нагруженной ветви. Это делают с помощью диафрагм. Их устанавливают на слабо нагруженные участки воздуховодов, повышая сопротивление.
Таблица максимальной скорости воздуха в зависимости от требований к воздуховоду
| Назначение | Основное требование | ||||
|---|---|---|---|---|---|
| Бесшумность | Мин. потери напора | ||||
| Магистральные каналы | Главные каналы | Ответвления | |||
| Приток | Вытяжка | Приток | Вытяжка | ||
| Жилые помещения | 3 | 5 | 4 | 3 | 3 |
| Гостиницы | 5 | 7.5 | 6.5 | 6 | 5 |
| Учреждения | 6 | 8 | 6.5 | 6 | 5 |
| Рестораны | 7 | 9 | 7 | 7 | 6 |
| Магазины | 8 | 9 | 7 | 7 | 6 |
Примечание: скорость воздушного потока в таблице дана в метрах в секунду.
Метод постоянной потери напора
Данный метод предполагает постоянную потерю напора на 1 погонный метр воздуховода. На основе этого определяются размеры сети воздуховодов. Метод постоянной потери напора достаточно прост и применяется на стадии технико-экономического обоснования систем вентиляции.
- В зависимости от назначения помещения по таблице допустимых скоростей воздуха выбирают скорость на магистральном участке воздуховода.
- По определенной в п.1 скорости и на основании проектного расхода воздуха находят начальную потерю напора (на 1 м длины воздуховода). Для этого служит нижеприведенная диаграмма.
- Определяют самую нагруженную ветвь, и ее длину принимают за эквивалентную длину воздухораспределительной системы. Чаще всего это расстояние до самого дальнего диффузора.
- Умножают эквивалентную длину системы на потерю напора из п.2. К полученному значению прибавляют потерю напора на диффузорах.
- Теперь по приведенной ниже диаграмме определяют диаметр начального воздуховода, идущего от вентилятора, а затем диаметры остальных участков сети по соответствующим расходам воздуха. При этом принимают постоянной начальную потерю напора.
Диаграмма определения потерь напора и диаметра воздуховодов
Использование прямоугольных воздуховодов
В диаграмме потерь напора указаны диаметры круглых воздуховодов. Если вместо них используются воздуховоды прямоугольного сечения , то необходимо найти их эквивалентные диаметры с помощью приведенной ниже таблицы.
Замечания:
- Если позволяет пространство, лучше выбирать круглые или квадратные воздуховоды.
- Если места недостаточно (например, при реконструкции), выбирают прямоугольные воздуховоды . Как правило, ширина воздуховода в 2 раза больше высоты). В таблице по горизонтальной указана высота воздуховода в мм, по вертикальной - его ширина, а в ячейках таблицы содержатся эквивалентные диаметры воздуховодов в мм.
Таблица эквивалентных диаметров воздуховодов
| Размеры | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|
| 250 | 210 | 245 | 275 | |||||
| 300 | 230 | 265 | 300 | 330 | ||||
| 350 | 245 | 285 | 325 | 355 | 380 | |||
| 400 | 260 | 305 | 345 | 370 | 410 | 440 | ||
| 450 | 275 | 320 | 365 | 400 | 435 | 465 | 490 | |
| 500 | 290 | 340 | 380 | 425 | 455 | 490 | 520 | 545 |
| 550 | 300 | 350 | 400 | 440 | 475 | 515 | 545 | 575 |
| 600 | 310 | 365 | 415 | 460 | 495 | 535 | 565 | 600 |
| 650 | 320 | 380 | 430 | 475 | 515 | 555 | 590 | 625 |
| 700 | 390 | 445 | 490 | 535 | 575 | 610 | 645 | |
| 750 | 400 | 455 | 505 | 550 | 590 | 630 | 665 | |
| 800 | 415 | 470 | 520 | 565 | 610 | 650 | 685 | |
| 850 | 480 | 535 | 580 | 625 | 670 | 710 | ||
| 900 | 495 | 550 | 600 | 645 | 685 | 725 | ||
| 950 | 505 | 560 | 615 | 660 | 705 | 745 | ||
| 1000 | 520 | 575 | 625 | 675 | 720 | 760 | ||
| 1200 | 620 | 680 | 730 | 780 | 830 | |||
| 1400 | 725 | 780 | 835 | 880 | ||||
| 1600 | 830 | 885 | 940 | |||||
| 1800 | 870 | 935 | 990 |
Параметры показателей микроклимата определяются положениями ГОСТ 12.1.2.1002-00, 30494-96, СанПин 2.2.4.548, 2.1.2.1002-00. На основании существующих государственных нормативных актов разработан Свод правил СП 60.13330.2012. Скорость воздуха в должна обеспечивать выполнение существующих норм.
Что учитывается при определении скорости движения воздуха
Для правильного выполнения расчетов проектировщики должны выполнять несколько регламентируемых условий, каждое из них имеет одинаково важное значение. Какие параметры зависят от скорости движения воздушного потока?
Уровень шума в помещении
В зависимости от конкретного использования помещений санитарные нормы устанавливают следующие показатели максимального звукового давления.
Таблица 1. Максимальные значения уровня шума.
Превышение параметров допускается только в кратковременном режиме во время пуска/остановки вентиляционной системы или дополнительного оборудования.
Уровень вибрации в помещении
Во время работы вентиляторов продуцируется вибрация. Показатели вибрации зависят от материала изготовления воздуховодов, способов и качества виброгасящих прокладок и скорости движения воздушного потока по воздуховодам. Общие показатели вибрации не могут превышать установленные государственными организациями предельные значения.
Таблица 2. Максимальные показатели допустимой вибрации.
При расчетах подбирается оптимальная скорость воздуха, не усиливающая вибрационные процессы и связанные с ними звуковые колебания. Система вентиляции должна поддерживать в помещениях определенный микроклимат.
Значения по скорости движения потока, влажности и температуре содержатся в таблице.
Таблица 3. Параметры микроклимата.
Еще один показатель, принимаемый во внимание во время расчета скорости потока – кратность обмена воздуха в системах вентиляции. С учетом их использования санитарные нормы устанавливают следующие требования по воздухообмену.
Таблица 4. Кратность воздухообмена в различных помещениях.
| Бытовые | |
| Бытовые помещения | Кратность воздухообмена |
| Жилая комната (в квартире или в общежитии) | 3м 3 /ч на 1м 2 жилых помещений |
| Кухня квартиры или общежития | 6-8 |
| Ванная комната | 7-9 |
| Душевая | 7-9 |
| Туалет | 8-10 |
| Прачечная (бытовая) | 7 |
| Гардеробная комната | 1,5 |
| Кладовая | 1 |
| Гараж | 4-8 |
| Погреб | 4-6 |
| Промышленные | |
| Промышленные помещения и помещения большого объема | Кратность воздухообмена |
| Театр, кинозал, конференц-зал | 20-40 м 3 на человека |
| Офисное помещение | 5-7 |
| Банк | 2-4 |
| Ресторан | 8-10 |
| Бар, Кафе, пивной зал, бильярдная | 9-11 |
| Кухонное помещение в кафе, ресторане | 10-15 |
| Универсальный магазин | 1,5-3 |
| Аптека (торговый зал) | 3 |
| Гараж и авторемонтная мастерская | 6-8 |
| Туалет (общественный) | 10-12 (или 100 м 3 на один унитаз) |
| Танцевальный зал, дискотека | 8-10 |
| Комната для курения | 10 |
| Серверная | 5-10 |
| Спортивный зал | не менее 80 м 3 на 1 занимающегося и не менее 20 м 3 на 1 зрителя |
| Парикмахерская (до 5 рабочих мест) | 2 |
| Парикмахерская (более 5 рабочих мест) | 3 |
| Склад | 1-2 |
| Прачечная | 10-13 |
| Бассейн | 10-20 |
| Промышленный красильный цел | 25-40 |
| Механическая мастерская | 3-5 |
| Школьный класс | 3-8 |
Алгоритм расчетов Скорость воздуха в воздуховоде определяется с учетом всех вышеперечисленных условий, технические данные указываются заказчиком в задании на проектирование и монтаж вентиляционных систем. Главный критерий при расчетах скорости потока – кратность обмена. Все дальнейшие согласования делаются за счет изменения формы и сечения воздуховодов. Расход в зависимости от скорости и диаметра воздуховода можно взять из таблицы.
Таблица 5. Расход воздуха в зависимости от скорости потока и диаметра воздуховода.
Самостоятельный расчет
К примеру, в помещении объемом 20 м 3 согласно требованиям для эффективной вентиляции нужно обеспечить трехкратную смену воздуха. Это значит, что за один час сквозь воздуховод должно пройти не менее L = 20 м 3 ×3= 60 м 3 . Формула расчета скорости потока V= L / 3600× S, где:
V – скорость потока воздуха в м/с;
L – расход воздуха в м 3 /ч;
S – площадь сечения воздуховодов в м 2 .
Возьмем круглый воздуховод Ø 400 мм, площадь сечения равняется:
В нашем примере S = (3.14×0,4 2 м)/4=0,1256 м 2 . Соответственно, для обеспечения нужной кратности обмена воздуха (60 м 3 /ч) в круглом воздуховоде Ø 400 мм (S = 0,1256 м 3) скорость воздушного потока равняется: V= 60/(3600×0,1256) ≈ 0,13 м/с.
С помощью этой же формулы при заранее известной скорости можно рассчитать объем воздуха, перемещающийся по воздуховодам в единицу времени.
L = 3600×S (м 3)×V(м/с). Объем (расход) получается в квадратных метрах.
Как уже описывалось ранее, от скорости воздуха зависят и показатели шумности вентиляционных систем. Для минимизации негативного влияния этого явления инженеры сделали расчеты максимально допустимых скоростей воздуха для различных помещений.
По такому же алгоритму определяется скорость воздуха в воздуховоде при расчете подачи тепла, устанавливаются поля допусков для минимизации потерь на содержание зданий в зимний период времени, подбираются вентиляторы по мощности. Данные по воздушному потоку требуются и для уменьшения потерь давления, а это позволяет повышать коэффициент полезного действия вентиляционных систем и сокращает потребление электрической энергии.
Расчет выполняется по каждому отдельному участку, с учетом полученных данных подбираются параметры главных магистралей по диаметру и геометрии. Они должны успевать пропускать откачанный воздух из всех отдельных помещений. Диаметр воздуховодов выбирается таким образом, чтобы минимизировать шумность и потери на сопротивление. Для расчетов кинематической схемы важны все три показатели вентиляционной системы: максимальный объем нагнетаемого/удаляемого воздуха, скорость передвижения воздушных масс и диаметр воздуховодов. Работы по расчету вентиляционных систем относятся к категории сложных с инженерной точки зрения, выполнять их могут только профессиональные специалисты со специальным образованием.
Для обеспечения постоянных значений скорости воздуха в каналах с различным сечением используются формулы:
После расчета за окончательные данные принимаются ближайшие значения стандартных трубопроводов. За счет этого уменьшается время монтажа оборудования и упрощается процесс его периодического обслуживания и ремонта. Еще один плюс – уменьшение сметной стоимости вентиляционной системы.
Для воздушного обогрева жилых и производственных помещений скорости регулируются с учетом температуры теплоносителя на входе и выходе, для равномерного рассеивания потока теплого воздуха продумывается схема монтажа и размеры вентиляционных решеток . Современные системы воздушного обогрева предусматривают возможность автоматической регулировки скорости и направления потоков. Температура воздуха не может превышать +50°С на выходе, расстояние до рабочего места не менее 1,5 м. Скорость подачи воздушных масс нормируется действующими государственными стандартами и отраслевыми актами.
Во время расчетов по требованию заказчиков может учитываться возможность монтажа дополнительных ответвлений, с этой целью предусматривается запас производительности оборудования и пропускной способности каналов. Скорости потока рассчитываются таким образом, чтобы после увеличения мощности вентиляционных систем они не создавали дополнительную звуковую нагрузку на присутствующих в помещении людей.
Выбор диаметров выполняется от минимально приемлемого, чем меньше габариты – тем универсальное система вентиляции, тем дешевле обходится ее изготовление и монтаж. Системы местных отсосов рассчитываются отдельно, могут работать как в автономном режиме, так и подключаться к существующим вентиляционным системам.
Государственные нормативные документы устанавливают рекомендованные скорости движения в зависимости от расположения и назначения воздуховодов. При расчетах нужно придерживаться этих параметров.
| Тип и место установки воздуховода и решетки | Вентиляция | |
| Естественная | Механическая | |
| Воздухоприемные жалюзи | 0,5-1,0 | 2,0-4,0 |
| Каналы приточных шахт | 1,0-2,0 | 2,0-6,0 |
| Горизонтальные сборные каналы | 0,5-1,0 | 2,0-5,0 |
| Вертикальные каналы | 0,5-1,0 | 2,0-5,0 |
| Приточные решетки у пола | 0,2-0,5 | 0,2-0,5 |
| Приточные решетки у потолка | 0,5-1,0 | 1,0-3,0 |
| Вытяжные решетки | 0,5-1,0 | 1,5-3,0 |
| Вытяжные шахты | 1,0-1,5 | 3,0-6,0 |
Внутри помещений воздух не может двигаться со скоростью более 0,3 м/с, допускается кратковременное превышение параметра не более чем 30%. Если в помещении имеется две системы, то скорость воздуха в каждой из них должна обеспечивать не менее 50% расчетного объема подачи или удаления воздуха.
Пожарные организации выдвигают свои требования по скорости перемещения воздушных масс в воздуховодах в зависимости от категории помещения и особенностей технологического процесса . Нормативы направлены на уменьшение скорости распространения дыма или огня по воздуховодам. В случае необходимости на вентиляционных системах должны устанавливаться клапаны и отсекатели. Срабатывание устройств происходит после сигнала датчика или выполняется вручную ответственным лицом. В одну систему вентиляции можно подключать только определенные группы помещений.
В холодный период времени в отапливаемых зданиях температура воздуха в результате функционирования вентиляционной системы не может понижаться ниже нормируемых. Нормируемая температура обеспечивается до начала рабочей смены. В теплый период времени эти требования не актуальны. Движение воздушных масс не должно ухудшать предусмотренные СанПин 2.1.2.2645 нормативы. Для достижения нужных результатов во время проектирования систем изменяется диаметр воздуховодов, мощность и количество вентиляторов и скорости потока.
Принимаемые расчетные данные по параметрам движения в воздуховодах должны обеспечивать:
- Выполнение параметров микроклимата в помещениях, поддержку качества воздуха в регламентируемых пределах. При этом принимаются меры по снижению непродуктивных тепловых потерь. Данные берутся как из существующих нормативных документов , так и из технического задания заказчиков.
- Скорость движения воздушных масс в рабочих зонах не должна вызывать сквозняки, обеспечивать приемлемую комфортность пребывания в помещении. Механическая вентиляция предусматривается только в тех случаях, когда добиться желаемых результатов за счет естественной невозможно. Кроме этого, механическая вентиляция обязательно монтируется в цехах с вредными условиями труда.
Во время расчетов показателей движения воздуха в системах с естественной вентиляцией берется среднегодовое значение разности плотности внутреннего и наружного воздуха. Минимальные фактические данные по производительности должны обеспечивать допустимые нормативные значения кратности обмена воздуха.
Для передачи приточного или вытяжного воздуха от вентиляционных установок в гражданских или производственных зданиях применяются воздухопроводы различной конфигурации, формы и размера. Зачастую их приходится прокладывать по существующим помещениям в самых неожиданных и загроможденных оборудованием местах. Для таких случаев правильно рассчитанное сечение воздуховода и его диаметр играют важнейшую роль.
Факторы, оказывающие влияние на размеры воздухопроводов
На проектируемых или вновь строящихся объектах удачно проложить трубопроводы вентиляционных систем не составляет большой проблемы – достаточно согласовать месторасположение систем относительно рабочих мест, оборудования и других инженерных сетей. В действующих промышленных зданиях это сделать гораздо сложнее в силу ограниченного пространства.
Этот и еще несколько факторов оказывают влияние на расчет диаметра воздуховода:
- Один из главных факторов – это расход приточного или вытяжного воздуха за единицу времени (м 3 /ч), который должен пропустить данный канал.
- Пропускная способность также зависит от скорости воздуха (м/с). Она не может быть слишком маленькой, тогда по расчету размер воздухопровода выйдет очень большим, что экономически нецелесообразно. Слишком высокая скорость может вызвать вибрации, повышенный уровень шума и мощности вентиляционной установки. Для разных участков приточной системы рекомендуется принимать различную скорость, ее значение лежит в пределах от 1.5 до 8 м/с.
- Имеет значение материал воздуховода. Обычно это оцинкованная сталь, но применяются и другие материалы: различные виды пластмасс, нержавеющая или черная сталь. У последней самая высокая шероховатость поверхности, сопротивление потоку будет выше, и размер канала придется принять больше. Значение диаметра следует подбирать согласно нормативной документации.
В Таблице 1 представлена нормаль размеров воздуховодов и толщина металла для их изготовления.
Таблица 1
Примечание: Таблица 1 отражает нормаль не полностью, а только самые распространенные размеры каналов.
Воздуховоды производят не только круглой, но и прямоугольной и овальной формы. Их размеры принимаются через значение эквивалентного диаметра. Также новые методы изготовления каналов позволяют использовать металл меньшей толщины, при этом повышать в них скорость без риска вызвать вибрации и шум. Это касается спирально-навивных воздухопроводов, они имеют высокую плотность и жесткость.
Вернуться к оглавлению
Расчет габаритов воздухопровода
Сначала необходимо определиться с количеством приточного или вытяжного воздуха, которое требуется доставить по каналу в помещение. Когда эта величина известна, площадь сечения (м 2) рассчитывают по формуле:
В этой формуле:
- ϑ – скорость воздуха в канале, м/с;
- L – расход воздуха, м 3 /ч;
- S – площадь поперечного сечения канала, м 2 ;
Для того чтобы связать единицы времени (секунды и часы), в расчете присутствует число 3600.
Диаметр воздуховода круглого сечения в метрах можно высчитать исходя из площади его сечения по формуле:
S = π D 2 / 4, D 2 = 4S / π, где D – величина диаметра канала, м.
Порядок расчета размера воздухопровода следующий:
- Зная расход воздуха на данном участке, определяют скорость его движения в зависимости от назначения канала. В качестве примера можно принять L = 10 000 м 3 /ч и скорость 8 м/с, так как ветка системы – магистральная.
- Вычисляют площадь сечения: 10 000 / 3600 х 8 = 0.347 м 2 , диаметр будет – 0,665 м.
- По нормали принимают ближайший из двух размеров, обычно берут тот, который больше. Рядом с 665 мм есть диаметры 630 мм и 710 мм, следует взять 710 мм.
- В обратном порядке производят расчет действительной скорости воздушной смеси в воздухопроводе для дальнейшего определения мощности вентилятора. В данном случае сечение будет: (3.14 х 0.71 2 / 4) = 0.4 м 2 , а реальная скорость – 10 000 / 3600 х 0.4 = 6.95 м/с.
- В том случае если необходимо проложить канал прямоугольной формы, его габариты подбирают по рассчитанной площади сечения, эквивалентного круглому. То есть высчитывают ширину и высоту трубопровода так, чтобы площадь равнялась 0.347 м 2 в данном случае. Это может быть вариант 700 мм х 500 мм или 650 мм х 550 мм. Такие воздухопроводы монтируют в стесненных условиях, когда место для прокладки ограничено технологическим оборудованием или другими инженерными сетями.
