Монтаж ик теплых полов своими руками. Инфракрасный пленочный теплый пол. Как сделать инфракрасный обогреватель из подручных средств

Монтаж инфракрасного теплого пола своими руками не представляет особых сложностей. Вместе с тем, есть некоторые нюансы о которых нужно знать. Это убережет вас в дальнейшем от переделок или демонтажа напольного покрытия.

Какой стороной вниз укладывать инфракрасную пленку?

Инфракрасная пленка укладывается на базовую поверхность медными шинами вниз. Например на пленочном теплом поле марки RexVa, медные шины явно просматриваются с одной стороны и не видны с другой. У других марок теплого пола, имеющих прозрачную ламинацию, можно провести пальцем поперёк медной шины. Если вы чувствуете выступ медной шины, то это низ, если выступа не чувствуется, тогда верх.

В любом случае, если установить инфракрасную пленку наоборот, ничего страшного не случится, работать и греть она будет также. Такая рекомендация по укладке исходит из того, что верхний слой у некоторых видов инфракрасной пленки делают из более износостойкой ламинации, RexVa, например. А так же, слега выступающая ламинация над медной шиной может быстрее истираться, но если вы делаете теплый пол в квартире, а не в офисе с большой проходимость, то подвергнуть инфракрасную пленку сильному износу у вас не получится.

Какое расстояние должно быть между полосами инфракрасной пленки?

Во многих руководствах рекомендуют оставлять расстояние между отрезками инфракрасной пленки от одного до нескольких сантиметров. На самом деле это увеличивает мостик холода достаточно сильно, чтобы его можно было ощущать ногами. Учитывая то, что по краям пленки имеются полосы шириной 1-2 см., которые не греют, получаем достаточно приличную не прогреваемую площадь. Линолеум, ламинат или ковролин не передают тепло от места нагрева в стороны, в отличии от стяжки или плитки.

Лучше всего сделать расстояние между полосами инфракрасной пленки минимальным и закрепить пленку на подложке, что бы исключить смещение полос и их пересечение.

Какую подложку можно использовать под инфракрасный теплый пол?

Классическая рекомендация - использовать отражающую теплоизоляцию на основе вспененного полиэтилена с лавсановым отражающим слоем . Лавсан - это полимерная пленка, она не проводит электричество, а в случае укладки в стяжку не разъедается щелочной средой раствора или бетона.

На практике можно использовать и обычную подложку под ламинат, без отражающего слоя, или пробку и любую другую подложку, если она уже куплена. Да, отражающий слой предпочтителен, в любом случае, если не охота тратиться вновь, можно оставить что есть. Главное не укладывать пленку на голое основание, потери тепла и электричества, в таких случаях, возрастают.

Какие существуют способы подключения инфракрасного теплого пола к питающим проводам?

Для подключения инфракрасной пленки продаются специальные монтажные комплекты . Такие комплекты включают в себя два специальных зажима, их ещё называют "крабиками" или "крокодилами", правильное название - клипса и 6 отрезков битумной изоляции размером 5х5 см.

Так же, может использоваться комплект с той же битумной изоляцией (она иногда может выглядеть по разному) и с подключением на основе люверсов . Это два кольцевых наконечника и два комплекта люверсов папа-мама.

При использовании комплекта с люверсами, соединение получается немного меньше по толщине. А вот обжимать такой комплект лучше специальным инструментом. Хотя, если вы можете гнуть пятаки пальцами, то обожмёте и обычными плоскогубцами. Клипсы из первого комплекта, легче обжимаются плоскогубцами, чем люверсы.

Нужно учитывать, что при подключении вышеуказанными комплектами, необходимо устанавливать клипсы или наконечники между ламинацией и медной шиной.

Кроме того, подключить силовые провода к теплому полу можно пайкой. В этом случае, слой ламинации срезается с медной шины, шина слега зачищается острым ножом. Пайку производят с применением канифоли, кислоту применять нельзя, иначе, в последующем, будет окисление места пайки.

Как правильно установить термодатчик?

С монтажом термодатчика постоянно происходят казусы. То его в стяжку замуруют, то гофротрубу проложат так, что заменить невозможно, ну не проходит датчик через все изгибы.

Правильный монтаж гофротрубы показан на фото.

Замечу, что гофротруба предназначена только для установки термодатчика. Силовые провода, как видно на фото монтируются в штробе. В любом случае, термодатчик устанавливается так, чтобы его можно было заменить с минимальными усилиями и без капитальной разборки финишного покрытия.

Какую площадь инфракрасного теплого пола можно подключить на один терморегулятор?

Этот вопрос не сложный. Чтобы разобраться какую площадь инфракрасного теплого пола потянет один терморегулятор, надо знать мощность одного квадратного метра. Далее перемножаем площадь пленки на мощность и получаем ватты на всю имеющуюся площадь теплого пола. К примеру:

Имеем отрезок инфракрасного теплого пола метровой ширины, длина 5 метров, соответственно площадь 5 м2, мощность 220 Вт/м2

Считаем: 5м2*220Вт = 1100 Вт или 1,1 кВт.

Смотрим инструкцию к терморегулятору, к примеру он тянет 3,6 кВт или 3600 Вт соответственно. У нас более чем в 3 раза меньше - 1,1 кВт, проходим.

В случае с инфракрасным пленочным полом мощность которого 220 Вт/м2, есть более простой способ. У него 1 м2 по силе тока равен 1 амперу. Ампер, это сила тока, рассчитывается делением мощности на напряжение. В нашем случае, мощность 220 Вт делим на напряжение сети 220 вольт и получаем еденицу, т.е. 1 ампер.
На терморегуляторе кроме поддерживаемой им мощности (в ваттах) есть и допустимая сила тока которая измеряется в амперах (А). Как правило, большинство терморегуляторов рассчитаны на 16 ампер, можно уточнить в инструкции, бывают и на 2 А и на 4 А и на 30 А.

При расчетах есть одна тонкость, нельзя нагружать терморегулятор на полную мощность, надо оставлять запас. Из практики, не нагружайте 16-ти амперный терморегулятор более чем на 12-13 ампер.

Получается, что максимальная площадь инфракрасного теплого пола (при 220 Вт/м2), 12-13 м2 на один 16-ти амперный терморегулятор.

Как соединять между собой отрезки инфракрасной пленки?

Соединение проводами отрезков или полос теплого пола производят при помощи монтажных комплектов, в частности клипс. Провода для соединения выбирают мягкие многожильные, например марки ПуГВ (ПВ3) , сечением 1,5 или 2,5 мм 2 .

Сама схема подключения довольно проста и представляет собой параллельное подключение всех полос инфракрасной пленки.

Про установку термодатчика я говорил выше, скажу лишь, что сам датчик должен располагаться в любом месте области нагрева/

Можно ли включать инфракрасный теплый пол без терморегулятора?

Да, можно. Подключение инфракрасного теплого пола без терморегулятора не повредит ему. Можно подключить инфракрасную пленку напрямую в сеть и проверить правильность монтажа. После подключения, в течении 1-2 минут пленка нагреется и можно будет убедиться в правильности монтажа.

Какая максимальная температура нагрева инфракрасного теплого пола?

Максимальная температура нагрева инфракрасной пленки зависит от того, как она установлена и внешних условий, в частности температуры в помещении, величины теплопотерь и т.п.

В наших экспериментах, разогрев инфракрасной пленки без применения терморегулятора, достигал 100 градусов. Условия - теплое помещение, отрезок пленки лежит на утеплителе с отражающим слоем, сверху накрыт чем нибудь плотным и плохо проводящим тепло. Нужно учесть, что такие условия, скорее исключение, чем практика. В реальной эксплуатации, температура инфракрасного теплого пола, всегда будет ограничена терморегулятором и внешней температуры.

Ниже можно посмотреть фото температуры инфракрасного теплого пола установленного в прохладном помещении.

Температура пленочного пола между картоном на полу

Температура пленки на внутренней поверхности стола. Пленка установлена под столешницей без теплоизоляции с обеих сторон Температура измерялась через 30 минут после включения. Терморегуляторы не установлены, пленочный пол подключен напрямую в сеть.

Нужно ли ставить УЗО в систему?

Вопрос установки УЗО лучше адресовать профессиональному электрику. По современным требованиям установка УЗО обязательна и лучше это сделать если есть возможность. В тоже время, монтаж и подбор УЗО зависит от типа электросети и вот тут грамотный электрик подскажет решение.

Можно ли устанавливать инфракрасную пленку на потолок, стены?

Да, можно. Более того, в ряде случаев, это единственный способ монтажа инфракрасной пленки. Конечно, теплый пол более комфортен для человека и в тоже время, потолочное или настенное отопление, так же неплохой вариант обогрева жилья.

Warning : count(): Parameter must be an array or an object that implements Countable in /home/users/m/michail31/domains/xn--80aaecp5auedojp.xn--p1ai/components/com_k2/templates/default/item.php on line 248

Прочитано 4941 раз

Одним из главных элементов уютного жилья является красивый и теплый пол. Еще совсем недавно существовал кабельный и водяной вид системы подогрева, сейчас все большей популярности набирает инфракрасный теплый пол. Он отапливает помещение за счет инфракрасных волн. Данный вид пола не нуждается в заливке цементной стяжкой, может укладываться под любые поверхности. Инфракрасный теплый пол питается от электричества, но нагрев происходит от пленки, которая прогревается от медных проводников. Установка инфракрасных теплых полов своими руками не составит никаких сложностей и займет несколько часов вашего времени.

Характеристики и принцип работы

Инфракрасный пленочный пол — это очень тонкий, около полмиллиметра материал нового поколения. Сделан он из экологически чистых материалов, создает в доме комфорт и благоприятное для организма человека распределение температуры. Его можно применять:

В жилых помещениях.
В медицинских заведениях.
В учебных заведениях.
В теплицах и оранжереях.

Важно! Такой теплый пол можно также устанавливать на стены, зеркала и потолок.

Принцип работы его достаточно прост:

Основой инфракрасного пола является карбоновая паста, которая вложена в пленку из полиэстера . Карбон является материалом с высокой теплопроводностью, для его нагревания необходимо меньше электрической энергии, чем для греющего кабеля. Такая система очень экономичная.
На излучатели по медным проводникам подается ток.
Стыки контактов покрыты небольшим слоем серебра — это сделано для защиты их от перегрева.
Подключается инфракрасный теплый пол к электросети через терморегулятор. С его помощью вы можете регулировать температуру в помещении.

Важно! Остаточное тепло не превышает 28 градусов, что не дает перегреваться напольному покрытию над таким полом. За счет длинноволнового излучения, нагреваются предметы находящиеся в комнате, а не поверхность пола.

Мощность пола

Перед тем, как установить инфракрасный теплый пол, нужно рассчитать его мощность. Для начала измерьте свободное пространство в комнате. К примеру, если инфракрасный теплый пол будет установлен на площади 20 кв. м, то мощность должна составить 220 Вт на м2. Специалист поможет вам просчитать необходимую мощность и подберет необходимый терморегулятор.

Важно! Такой теплый пол не укладывается под крупной техникой и мебелью.

Преимущества

Инфракрасный теплый пол в сравнении с другими способами нагрева пола имеет такие преимущества:

Нагрев нагревательных элементов сделан на использовании инфракрасных лучей, которые совместимы с организмом человека как биологически, так и экологически.

Важно! Инфракрасное излучение используется в лечебных методах.

Толщина намного меньше, чем габариты других конструкций, — около 1 мм.
Из-за маленькой толщины пленки не увеличивает толщину пола, подходит под любое напольное покрытие — ламинат, линолеум, плитка.
Легко демонтируется. Его можно перенести в любое место и смонтировать снова.
Установку излучателя можно произвести как по всей поверхности пола, так и в определенном месте.
Мощность инфракрасного излучения можно сделать одинаковой по всей комнате и разной на разных участках.
Монтаж ИК теплого пола сделать самостоятельно очень просто и под силу любому человеку.
При размещении ИК-излучателей параллельно при выходе из строя одного не отразится на работе другого.
Потребление электроэнергии очень низкое.
ИК теплый пол безвреден для людей.

Монтаж инфракрасных теплых полов

Установка инфракрасных теплых полов происходит в несколько этапов. Для начала подготовьте необходимые вам инструменты и материалы, а именно:

Дрель.
Плоскогубцы.
Отвертка.
Кусачки.
Ножницы.
Уровень.
Рулетка.
Малярная кисть.
Скотч.
Лента с битумным покрытием или битумная мастика.

Подготовительные работы:

Для начала подготовьте канал для электрической проводки.
Сделайте на удобной для вас высоте отверстие, где будет установлен терморегулятор.
Очистите поверхность от грязи и пыли.
Проверьте горизонтальность основания поверхности уровнем.

Важно! Перепад может быть не более 3 мм. В случае отклонения — выровняйте поверхность.

Просушите основание пола перед нанесением пленки.

Укладка изоляционного слоя:

Монтаж ИК теплого пола начните с укладки слоя гидроизоляции — она защитит всю систему от проникновения влаги.
Наложите теплоизоляцию — она уменьшит тепловые потери при испускании ИК-лучей вниз, благодаря чему потребление электроэнергии снизится.

Важно! Используйте в качестве теплоизоляции теплоотражающие пленки. В основном такие пленки входят в комплект с инфракрасным теплым полом. Также можно использовать подложку, сделанную из технической пробки.

Сделайте отверстия для проводов в теплоизоляционном слое.
Скрепите торцы пленки с помощью строительного скотча.

Важно! Не допускается перекрытие теплоизоляционных пленок “внахлест”. Укладывайте их встык или с небольшим зазором.

Планирование работы

Для начала определите план расположения ИК-излучателей. Учтите такие рекомендации:

Разместите излучающую пленку по направлению к стене, где будет подходить электропитание.
Установите инфракрасный теплый пол на расстоянии 10-40 см от стен.
Если в помещении есть другой источник тепла, то расстояние от него до теплого пола должно быть минимум 1 м.

Важно! Если ИК теплый пол — это единственный источник тепла в помещении, плотность укладки элементов должна быть 70-80% от общей поверхности пола. Если же он используется как дополнительный источник, тогда хватит 40-50%.

Максимальная длина куска пленки составляет 8 м.

Важно! Чтобы не повредился излучающий наполнитель, разрезайте пленку только по специально отмеченных местах.

Укладка и подключение

Установка ленточных элементов происходит по плану:

Уложите пленку вниз медной контактной полосой.
Прикрепите тепловые датчики к нижней поверхности пленки и изолируйте место крепления.
Присоедините контактные зажимы к торцу медной полосы.
Подведите и закрепите провода к зажимам.

Важно! Медную полосу, торец пленки, концы проводов и зажимы изолируйте лентами с битумным покрытием или битумной мастикой.

Вдавите в теплоизоляционный слой подложки, закрепите скотчем места соединения электропроводящих частей.
Спрячьте провода в теплоизоляционную подложку, подтяните к плинтусу.
Соберите все провода в пучки, пропустите под плинтусом к сделанному в стене каналу, через него проведите их к месту, где расположен терморегулятор. Закрепите их скотчем.
Установите и закрепите в отведенное место терморегулятор.
Соедините провода от излучателя с терморегулятором.

Важно! Соединение включает в себя две клеммы для тепловых датчиков — подведение общего электропитания и излучателей.

Протестируйте инфракрасный теплый пол. Если нет нагрева в местах электрических контактов и искрения, вы все сделали правильно.

Важно! Нагревание пола должно быть в заданном температурном режиме и происходить равномерно.

Монтаж внешнего слоя

Укладка финишного покрытия происходит после проверки работы всей системы. От типа напольного покрытия зависит конструкция данного слоя, чтобы не повредилась пленка теплого пола:

Накройте нагревательную пленку ДВП или фанерой, если планируете укладывать на пол линолеум или ковролин. Сделайте разметку под крепеж заранее, чтобы не повредить пленку во время монтажа.
Устанавливайте малярную сетку, если планируете укладывать поверх плитку. Крепят сетку с помощью дюбелей к бетонному основанию, между полосами нагревательных элементов. Плитка закрепляется на сетке специальным клеем.
При монтаже деревянного настила положите поверх пленочного теплого пола слой полиэтиленовой пленки, чтобы его защитить.

После установки финишного покрытия монтаж ИК теплого пола завершен.

Теплый пол создает уют и комфорт в доме. Инфракрасные теплые полы дают возможность решить многие проблемы в доме, они экономичны и эффективны.

Ответ на вопрос, как установить инфракрасный теплый пол, оказался не таким уж и сложным, как показалось на первый взгляд. Просто следуйте всем вышеуказанным инструкциям, и результат проделанной работы вас порадует.

Использование инфракрасного излучения для отопления выгодно с любой точки зрения. Прежде всего, такое излучение лучше воспринимается организмом, потому что часть своего тепла мы тоже излучаем в этом диапазоне. Потому, при использовании ИК волн для поддержания комфортной температуры, на градуснике обычно показатели ниже на 2-3 о С. А это ведет снижению расходов на отопление. Второй бонус — вы не только отапливаете помещение, но еще и лечитесь. Ведь инфракрасное излучение ионизирует воздух, что способствует уничтожению многих вирусов и бактерий, а также уничтожает неприятные запахи. Этот вид лучей используется для лечения многих заболеваний, а еще способствует релаксу и снятию нервного напряжения. Еще один положительный момент: электромагнитное излучение близко к нулю. Единственный недостаток такого варианта отопления — высокая цена на греющие материалы. Зато установка намного проще и быстрее, чем кабельных систем и водяного пола.

При использовании для отопления инфракрасного излучения греется не воздух, а предметы, расположенные в комнате. В первую очередь теплым становится пол, который и ощущается как очень теплый, даже если выставлена невысокая температура. А от нагретых предметов, путем конвекции, греется воздух.

На сегодняшний день инфракрасный подогрев пола можно сделать, используя два вида обогревателей: пленочный рулонный материал и стержневой карбоновый мат. В обоих случаях используется карбон только в разных состояниях. Давайте рассмотрим каждый из них подробнее.

Инфракрасный пол из пленки

ИК пленка для пола — рулонный материал. Представляет собой пасту карбона, запаянную в полипропиленовую или полиэстерную пленку. По краям проходят токопроводящие шины (полосами) из серебра и меди. По этим шинам к углеродному материалу (обычно используют карбон) подается электрический ток. При прохождении электрического тока через карбон выделяется большое количество тепла. Полосы собраны в секции по несколько штук в одной. По разделительной полосе между секциями их можно разрезать, что удобно при монтаже. Такое строение хорошо еще тем, что при повреждении одной или нескольких полос вся остальная лента остается работоспособной. Так как расстояние между полосами совсем небольшое, то даже выход из строя нескольких элементов подряд никак не скажется на ощущениях: пол останется равномерно теплым. Ширина рулонов — от 50см до 100см, толщина пленки — от 0,2мм до 2мм.

Достоинства

Пленочный инфракрасный пол совместим с большинством напольных покрытий. При укладке твердого покрытия — плитки, паркета и ламината не требуется никаких дополнительных защитных слоев. Производители рекомендуют поверх раскатать полиэтиленовую пленку, а затем сразу можно класть плитку на специальный клей для теплых полов или подходящий ламинат, паркет или доску пола. Для изделий из древесины пленочные инфракрасные полы хороши тем, что создают равномерный тепловой поток, из-за чего в древесине не образуется зон с разной температурой, они меньше трескаются и коробятся.

Тут есть один нюанс. Некоторые производители говорят, что пленку можно прятать в стяжку или под плиточный клей, другие не советуют. Большая часть практиков говорит о том, что в цементе пленка разрушается. Возможно дело в самой пленке? Ведь она тоже разная, как и разные способы ее соединения.

Для укладки других мягких покрытий типа линолеума, ковролина, и т.п. требуется жесткое основание. Для этого поверх все той же полиэтиленовой пленки укладывается фанера, OSB или любой подобный листовой материал. После закрепления раскатываете и закрепляете напольное покрытие. Вот и все. Проще и в несколько раз быстрее, чем при устройстве кабельного теплого пола.

Недостатки

Первый состоит в том, что пленки боятся перегрева. И хотя они имеют значительный запас прочности по температуре (плавятся при 200 о С и выше в зависимости от материала изолирующей пленки), все-таки могут перегореть. Потому, в тех местах, где стоит или будет стоять мебель, техника больших размеров, пленку не укладывают. Второй недостаток: высокая цена. В среднем один квадратный метр пленки обойдется в 25$. Высокая цена ИК пленки частично компенсируется отсутствием стяжки и длительным сроком эксплуатации: при соблюдении всех рекомендаций — более 10 лет. Третий недостаток — необходимость кропотливого и правильного электрического соединения полос пленки. Соединение происходит при помощи контактных зажимов и комплекта электрической проводки, которые поставляются в комплекте с пленкой, но требуют правильного применения. Необходимо также хорошо заделывать липкими изоляционными пластинками те места контактных шин, которые не используются. Вот, собственно, все недостатки.

Устройство и монтаж инфракрасного пола из пленки

Первая хорошая новость состоит в том, что при устройстве ИК пленочного теплого пола не требуется цементный раствор или бетон. Если пол у вас ровный, то никаких «мокрых» работ. Вторая хорошая новость состоит в том, что в одной комнате сделать такой пол своими руками можно за один день. Даже без специальных навыков.

Расчет

Чтобы правильно сделать теплый пол, вам нужно нарисовать план помещения в масштабе. Выделить зоны, в которых будет стоять мебель/техника. Далее вам нужно . К нему нужно подвести питание и к нему же подключают провода от пленочного нагревателя и датчика температуры. После этого на площади, не занятой мебелью и техникой, нужно расположить полосы пленки так, чтобы они не перекрывали друг друга и не пересекались, но максимально заполняли всю площадь.

Как выглядит один из вариантов «пирога» инфракрасного подогрева пола при помощи карбоновой пленки

Выбор интенсивности нагрева зависит, во-первых, от того, является ли теплый пол основным видом отопления или дополнительным. Если подогрев пола — только вопрос комфорта, а основной обогрев помещения осуществляется другими системами, можно выбирать из маломощных моделей от 150 Вт/м 2 . Если же греется помещение только от пола, выбирайте изделия с мощностью выше 250 Вт/м 2 (максимум на сегодня 400 Вт/м 2).

Второй фактор, который влияет на выбор мощности — тип напольного покрытия. При равных условиях эксплуатации и одинаковых требованиях, под плитку нужно укладывать пленку большей мощности, чем под другие виды напольного покрытия: она очень интенсивно поглощает тепло и при одинаковой температуре ощущается ногами как холодная.

Монтаж инфракрасной пленки

Первое что нужно сделать — уменьшить потери тепла через пол и прилегающие стены. Чтобы предотвратить утечку через стены, по периметру укладывают ленточный утеплитель или полосу пенополистирола толщиной 10мм и высотой около 10см. Затем на ровный и чистый черновой пол укладывают слой теплоизолятора (на всю поверхность пола, а не только под пенку). Для того чтобы отопление было эффективным, желательно использовать фольгированный или металлизированный материал: он отражает тепло, направленное вниз. Так как тут цементные растворы используются очень редко, то и фольга будет служить исправно долгие годы (в стяжке она быстро разрушается). Использование такого материала повышает эффективность обогрева и снижает затраты на отопление. Теплоизолятор может быть рулонный или в виде матов и плит. Крепят теплоизоляцию к полу на клей, двусторонний скотч или скобами из монтажного пистолета.

Затем сверху по плану раскатайте инфракрасную термопленку медной полосой вниз (сверху матовая поверхность, а не блестящая). Следите за тем, чтобы под ней не скапливался воздух. Там где это необходимо, разрезайте рулон по нанесенной разметке (пунктирная линия и изображение ножниц). Удобнее, если все нагревательные элементы развернуты контактами к той стене, где будет установлен терморегулятор. Расстояние между соседними полосами в несколько сантиметров. Если инфракрасный пол планируете под линолеум, полосы лучше укладывать плотнее, чтобы расстояние между шинами было 1 см. Но шины не должны соприкасаться и перекрываться ни при каких условиях.

Подключение ИК пола

Теперь нужно соединить все полосы электрическим кабелем, который обычно идет в комплекте. На токоведущую медную полосу устанавливаете контакт. Одна его часть располагается под жилой, другая — сверху. Теперь пассатижами обжимаете контакт. Так устанавливаете контакты на все шины, развернутые в сторону терморегулятора. С дальней стороны от термостата открытые участки медного проводника нужно закрыть изоляционной лентой (идет в комплекте).

Устанавливая кусок изоляции, закрывайте всю ширину шины, включая серебрянную сетку, если она есть (см рисунок). Установив все контакты и изоляторы, прикрепите ИК пленку скотчем к теплоизолятору, им же скрепите полосы между собой.

На стене устанавливают терморегулятор. Заводят к нему провода от греющих полос. Под одной из них нужно сделать углубление в теплоизолирующем материале под датчик температуры пола и провода к нему. Уложив и закрепив датчик, проведите провода от него тоже к терморегулятору.

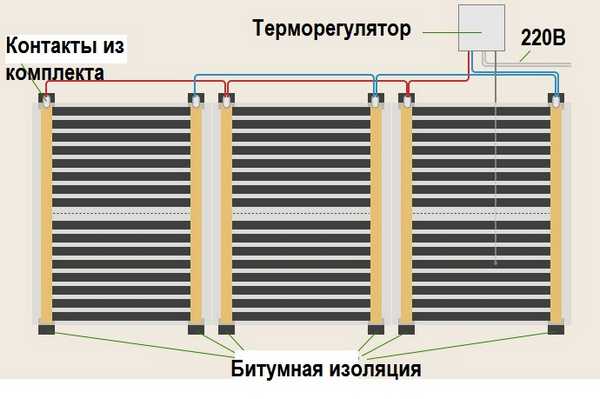

Схема подключения инфракрасного пола изображена на рисунке. Теперь к контактам подключают провода: снимают изоляцию с небольшого участка, оголенный проводник (проводники) вставляют в разъем контакта, обжимают пассатижами. Проверьте прочность соединения и заизолируйте куском битумной изоляции, которая идет в комплекте (два кусочка, один сверху, другой снизу, плотно прижав их друг к другу). Все провода заведите на терморегулятор, подключите по схеме, которая есть на его обратной стороне.

Подключение электропитание к терморегулятору должен выполнять квалифицированный специалист. После того, как питание подано, можно тестировать систему: выставляете температуру на 30 о С, через несколько минут проверяете, хорошо ли греются полосы и не искрят ли соединения. Если все нормально, можно укладывать жесткое финишное напольное покрытие или основу под мягкие материалы.

Финишное покрытие ИК пола

Если на инфракрасный пленочный пол укладывается плитка, паркет или ламинат, все что нужно — раскатать защитную (полиэтиленовую или специальную) пленку. Она предохранит от попадания воды на токоведущие части во время эксплуатации и будет защищать от повреждений при укладке. Если используете ламинат, можно вместо пленки (или вместе с пленкой) использовать подложку. Существует, кстати специальная инфракрасная пленка под плитку.

Под плитку нужно уложить слой клея 1-2см, и после того, как он подсохнет, приступать к отделочным работам (клей и затирка для швов специальные — для теплого пола). Можно сразу класть плитку на клей, но толщина клея и плитки, должна быть не меньше 2см.

Если будет использоваться мягкое напольное покрытие, необходимо для него сделать твердое основание. Это могут быть листы фанеры (10мм) или OSB, другой подобный материал. Он крепится к полу обычными саморезами или дюбелями. Только при закреплении твердой подложки нужно следить за тем, чтобы не попасть в токопроводящие полосы (медные и серебрянные). Желательно также разрушить как можно меньшее количество карбоновых полос. Завершив изготовление жесткого основания можно укладывать напольное покрытие — линолеум, ковролин, ковер и т.п. Главное — чтобы работал датчик температур и терморегулятор, которые предохранят пленку от перегрева.

Это вся укладка. Можете включать инфракрасный пол и греться. Кстати, пленку не обязательно укладывать на пол. Можете сделать себе инфракрасную стену или даже потолок. Есть даже специальные ИК пленки, которые устанавливают под навесные или натяжные потолки.

Мобильный теплый пол

Одно из главных достоинств ИК пленки — ее эластичность и достаточно высокая прочность. Использовать эти качества решили на полную катушку и сделали мобильный теплый пол. Это небольшого формата кусок греющего материала с терморегулятором и электрической вилкой, который можно переносить с места на место. Его можно скучивать и складывать. Можно уложить коврик в любое место и включить его. Мобильный теплый пол может быть сделан на основе инфракрасной карбоновой пленки, а может на основе кабельного мата или резистивной пленки. Естественно, ИК маты дороже, чем резистивные, но кроме обогрева оказывают еще и оздоравливающе действие.

Мобильный инфракрасный пол — коврик с терморегулятором

Если у вас остался кусок от монтажа, можно такой коврик сделать своими руками подключив кусок ИК пленки к проводам, тщательно заизолировав контакты. Затем провода подсоединить к стандартной вилке. Получится переносной инфракрасный обогреватель. Этот коврик вы можете класть под ноги, на кресло т.п.. Такой мобильный пленочный теплый пол выручит, если вдруг отказало отопление, или оно просто не справляется с аномальными холодами. Времени на подключение нужны считанные минуты. Единственное — нужно следить за тем, чтобы не было перегрева. Терморегулятора то в самодельном варианте нет, хотя можете подключить и его в купе с датчиком, но тогда коврик будет слишком уж дорогим.

Стержневой инфракрасный теплый пол

Этот инфракрасный пол назван стержневым из-за формы нагревательных элементов. Внутри изолирующего стержня находится композитный материал, в состав которого входит карбон, серебро и графит. Такое сочетание материалов к плюсам ИК излучения добавило очень неплохой бонус: система саморегулирующаяся. То есть она сама может уменьшать /увеличивать количество выделяемого тепла на каждом участке.

Стержневой инфрвакрасный пол выглядит так

ИК стержни соединяются медными проводами в изоляции. Подключение греющих элементов параллельное, что означает, что при повреждении одного или нескольких элементов вся остальная система работать будет. Но это касается стержней. Если вы перебьете соединительный провод, расположенный сбоку, работоспособность будет утрачена.

Параллельно соединенные карбоновые стержни скатываются в рулоны. Ширина их — 07-1,5м, длина — до 25метров. Номинальная мощность 110-250Вт/пог.м. На максимальной мощности обогреватель работает несколько минут до разогрева стяжки, затем количество тепла и потребляемая мощность значительно снижаются. Потому такие полы намного экономнее в эксплуатации, чем аналоги другой конструкции.

Монтаж ИК пола из стержней

Эта система электрического теплого пола отличается простотой монтажа. Черновой пол должен быть ровным. Максимально допустимый перепад высот — 1см на 1м 2 . Как и в случае с пленочным нагревателем важно обеспечить хороший уровень теплоизоляции. Потому вдоль стен и на пол укладываем теплоизоляцию. Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами.

Уложив теплоизоляцию и проклеив ее стыки скотчем, раскатываете сверху мат не доходя до противоположной стены 15-20см. В месте поворота разрезаете один из боковых соединяющих кабелей посередине между стержнями и разворачиваете рулон в нужном направлении. Такую операцию повторяете до тех пор, пока не закончите укладку. Раскатывая рулон, следите, чтобы провода не касались и не пересекались. Скотчем прикрепляете стержни и проводники к теплоизоляции и скрепляете между собой. До сих пор процесс был таким же, как и при укладке пленочного ИК пола. Далее начинаются различия.

Теперь между стержнями в теплоизоляторе в некоторых местах вырезаем окошки. Они «свяжут» уложенную на стержневой ИК пол стяжку с черновым полом. Располагаются они в шахматном порядке. Общая площадь «дырок» — 20-25% от площади теплоизоляции. Вырезать лучше много небольших кусков — так теплопотери через них будут меньше. Теперь настал черед электрической части.

Подключение стержней

При помощи провода и контактных зажимов, идущих в комплекте, нужно соединить разрезанные питающие провода с одну систему. Снимаем изоляцию с провода примерно на 1 см в том месте, где его разрезали при повороте мата. Берем зажим/контакт и надеваем его на оголенный проводник, обжимаем клещами или пассатижами. На провод из комплекта надеваем отрезок термоусадочной трубки чуть большего диаметра. Вставляем зачищенный конец этого провода с другой стороны в контакт. Его тоже обжимаем. Проверив прочность соединения (подергайте) при помощи строительного фена добиваемся усадки трубки на контакте. Получили хорошо заизолированный контакт. В некоторые фирмы вместо термоусадобных трубо для изоляции используют битум. Полоски этого материала очень хорошо прикрепляются к любой поверхности и не проводят ток. В таком случае берут кусок битумной изоляции и, уложив контакт, хорошо обжимают. Так соединяем все контакты. Схема соединения показана на рисунке.

Собрав все, подключаем к установленному на стене терморегулятору. К нему же подключаем датчик температуры, который располагаем посередине между стержнями (зафиксировать можно скотчем). Закончив подключение, включаем систему, выставляем 30 о С и внимательно наблюдаем. Если искрения, странного запаха нет, все полосы греются, значит — все сделали правильно и можно приступать к заключительной стадии монтажа.

Укладка напольного покрытия на стержневой ИК пол

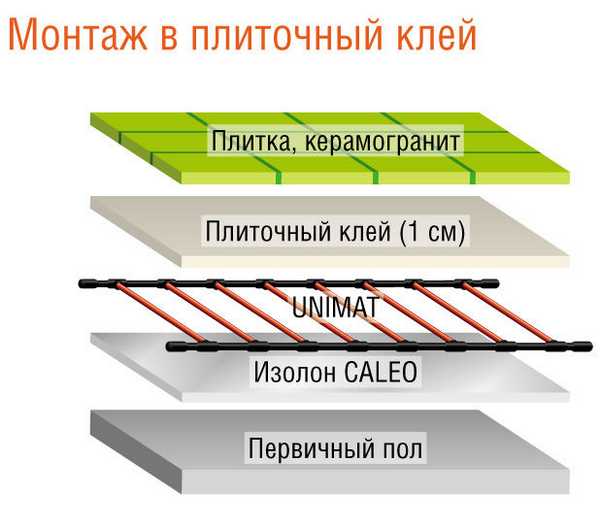

Этот вариант — идеальный выбор для теплого пола под плитку. В этом случае монтаж очень простой. Просто берете плиточный клей и плитку и укладываете. Единственное условие — толщина клей+плитка должны быть больше 2см для равномерного разогрева и нормального уровня теплоотдачи. Это самый лучший теплый пол под плитку или керамогранит.

Под все другие виды покрытия требуется стяжка. Ее толщина — не менее 2см. Укладка напольного покрытия только после полного высыхания состава. Причем учтите, что включать систему теплого пола для ускорения сушки нельзя категорически: появятся трещины, а они ведут к снижению эффективности отопления.

Инфракрасное излучение — не единственный способ организовать электрический подогрев пола. Можно уложить или сделать

Итоги

Устройство инфракрасных теплых полов в несколько раз проще, чем аналогичных кабельных систем. Их несомненный плюс — полезное и приятное излучение, высокая скорость нагрева и меньшее энергопотребление (особенно выгодны с этой точки зрения карбоновые ИК полы). Недостаток: высокая цена и достаточно хлопотная и кропотливая электрическая сборка.

Пленочный теплый пол является одним из самых легких для монтажа способов подогрева полов. Пленочный пол вполне можно смонтировать и подключить самостоятельно, следуя простой инструкции. Его можно использовать как единственный источник обогрева помещения, однако, в этом случае экономическая эффективность может быть ниже, чем у пола с водяным подогревом.

Пленочный теплый пол можно использовать абсолютно в любых помещениях. Его можно монтировать в ванной комнате под кафель, а также под любые другие виды финишного пола в кухне, гостиной, столовой, прихожей, детской и спальне. Очень часто теплый пленочный пол используют при ремонтах на социально значимых объектах: в школах, детских садах, яслях и больничных палатах.

Особенности монтажа пленочного теплого пола

Главной особенностью монтажа пленочного пола является то, что он не требует тщательной подготовки основания. Его можно монтировать даже после того, как ремонт был полностью закончен. Если пол в помещении достаточно ровный и не имеет резких перепадов по высоте в виде стыков досок или плит, торчащих шляпок гвоздей или наплывов краски, то его достаточно покрыть одним слоем теплоизоляционно го материала. После чего на полу монтируются полосы термопленки и термодатчик. Все это подключается к электрической сети через терморегулятор. После проверки работоспособност и, теплый пол накрывается защитным материалом, поверх которого укладывается финишное покрытие.

Принцип работы пленочного теплого пола

Подогрев осуществляется за счет инфракрасного теплового излучения, испускаемого графитовым напылением под действием электрического тока. В отличие от традиционного электрического теплого пола, этот способ подогрева не требует устройства накапливающей тепло стяжки и специальной подготовки полов. Накапливать и отдавать тепло будет непосредственно напольное покрытие, будь то ковролин, ламинат или линолеум.

К каким последствиям могут привести ошибки при монтаже пленочного теплого пола

Частой ошибкой при монтаже является неверное соединение полос пленки друг с другом, соединение должно быть строго параллельным. При последовательном соединении нагрев будет неэффективным, а при других ошибках в подключении возможно короткое замыкание.

Разрезать пленку допускается только в местах, которые обозначены производителем. Если разрезать пленку в другом месте, то в электрической цепи появится разрыв и пол не будет нагреваться.

Недостаточно тщательная уборка пола и подготовка поверхности может привести к последующему физическому повреждению ленты в местах соприкосновения с твердыми частичками мусора или перетиранию ее в местах с резким перепадом высоты. Повреждение ленты приведет к отключению нагрева части пола или пола целиком.
Крайне важно подключать теплый пол через отдельный автоматический выключатель дифференциальног о тока. Это гарантирует своевременное отключение питания пола в случае обрыва или короткого замыкания в цепи. Игнорирование этого правила может привести к пожару или поражению людей электрическим током.

Другой распространенной ошибкой является неверное расположение датчика температуры. Если участок пола, под которым находится датчик, будет дополнительно охлаждаться, например, из-за близкого расположения к балконной двери или, наоборот, нагреваться из-за попадания прямых солнечных лучей через окно, терморегулятор может получить неверные данные о температуре пола и увеличить или уменьшить нагрев без необходимости.

Плюсами данного способа обогрева являются:

низкая стоимость комплекта материалов. Нужно купить только пленку, терморегулятор и соединительные провода. Не нужно тратиться на дорогостоящую стяжку;
легкость монтажа. Подготовить пол, расстелить и подключить пленку довольно легко. Никаких специальных знаний для этого не требуется;
быстрота монтажа. Пленка расстилается и подключается буквально за несколько часов и это можно сделать даже в одиночку;
пленочный теплый пол может быть единственным источником обогрева. Это позволяет отказаться от радиаторов отопления.

К минусам пленочного теплого пола можно отнести:

сравнительно высокое энергопотреблени е. Если пленочный теплый пол используется как единственный способ обогрева, то в комнате размером 20 м2 пол будет потреблять около 1,5 кВт/ч;
быстрое остывание пола. Поскольку тепло накапливается только в верхнем слое покрытия, при отключении нагрева, пол достаточно быстро остывает;
зависимость от работы электросетей. При плановом или аварийном отключении электричества, отключается и обогрев. В некоторых случаях в сочетании с быстрым остыванием пола это может стать проблемой.

Выбор пленочного теплого пола

Основным критерием для выбора пленки служит ее мощность. Все производители предлагают два типа пленки: мощностью 150 Вт/м2 и 220 Вт/м2. Первый вариант можно использовать, если теплый пол не является единственным источником обогрева в помещении, а нужен лишь для комфорта. Если же другие варианты обогрева не предусмотрены, то следует выбрать пленку мощностью 220 Вт/м2.

Для соединения листов следует использовать мягкие медные провода. Выбор сечения зависит от конечной мощности всего теплого пола и обычно составляет от 1,5 до 2,5 мм2.

Терморегулятор лучше использовать именно той модели, которую рекомендует производитель пленки, важно проследить, чтобы допустимый ток терморегулятора был больше тока, потребляемого полом.

Обязательно подключите теплый пол через автоматический выключатель дифференциальног о тока с уставкой тока утечки 10 мА.

Показатель	Значение	Размерность
Удельная потребляемая мощность	170	Вт/ м2
Ширина термопленки CALEO GOLD	50	см
Максимальная длина одной полосы термопленки	10	пог. м
Температура плавления термопленки	130	°С
Длина волны ИК обогрева	5-20	мкм
Доля ИК-лучей в общем спектре	9,40	%
Антиискровая сетка	+	-
CALEO GOLD 170 Вт. Стоимость	1647-32939 (за комплекты от 170-0,5-1,0 до 170-0,5-20,0)	руб.
CALEO GOLD 230 Вт. Стоимость	1729-34586 (за комплекты от 230-0,5-1,0 до 230-0,5-20,0)	руб.

Подготовка основания

Для начала необходимо предусмотреть место подключения теплого пола, и сделать углубление в стене для установки термостата и размещения проводки.

После этого необходимо тщательно подмести пол. Поверхность должна быть чистая и ровная, недопустимо оставлять даже небольшие комочки грязи, торчащие шляпки гвоздей и другие неровности. На полу не должно быть резких перепадов по высоте больше 3 мм, например, в местах стыка досок или плит.

После этого весь пол необходимо застелить теплоизоляционны м материалом. Лучше всего использовать тип теплоизоляции, рекомендованный производителем пленки. Края материала нужно закрепить при помощи скотча, чтобы он не смещался в процессе дальнейших работ. Толщина теплоизоляции должна быть не менее 3 мм.

Укладка пленочного теплого пола

Для начала определитесь с площадью пола, которую требуется подогревать. Пленку недопустимо укладывать под тяжелую мебель и технику, такую как шкафы, комоды, холодильник или стиральную машину. Расстояние от края пленки до места, где будет стоять такая мебель должно составлять 20 см. Такое же расстояние должно оставаться до стен. Разметьте границы будущего расположения пленки с помощью маркера или яркого скотча.

Укладывайте пленку вдоль длинной стороны комнаты, это позволит уменьшить количество электрических соединений во всей системе. Обычно производитель как-то помечает верхнюю часть пленки, если никаких отметок нет, значит, пленка двусторонняя и ее можно укладывать любой из сторон. Резать пленку необходимо строго по линии разреза, нанесенной производителем.

Важно, чтобы между рядами пленки оставалось расстояние, по крайней мере, в 5 мм. Наложение и соприкосновение разных листов пленки друг с другом не допускается. Чтобы исключить смещение пленки, ее нужно закрепить при помощи двухстороннего скотча.

Когда весь пол будет застелен, можно приступать к подключению.

Подключение пленочного теплого пола

Для начала необходимо соединить между собой все ряды пленки. Для подключения используйте только те зажимы, которые шли в комплекте с пленкой. Использование других зажимов или подручных материалов может быть опасно. Все полосы пленки должны быть подключены параллельно, внимательно изучите схему подключения в инструкции к пленке. Обычно производители изображают ее очень наглядно.

Для экономии проводов следует соединять те стороны рядов, которые находятся ближе к терморегулятору. Контакты в местах разреза пленки на противоположной стороне ряда должны быть заизолированы специальными накладками, которые входят в комплект теплого пола.

Соединение проводов и контактов

Следующим шагом будет установка термодатчика, он должен быть расположен по центру полосы термопленки, но не слишком далеко от терморегулятора. Для того чтобы на месте установки датчика не образовался выступ, необходимо вырезать под него углубление в теплоизоляционно й подложке.

На дисплее виден режим работы

Завершающим этапом будет подключение термопленки и термодатчика к регулятору температуры и подключение всей системы к электрической сети через дифференциальный автоматический выключатель.

После того как подключение будет закончено, теплый пол необходимо проверить в работе. Включите нагрев на полную мощность и подождите несколько минут. Убедитесь, что пол греется, при этом отсутствуют неприятные запахи горелого пластика, а также искрение или пощелкивание.

Если теплый пол успешно прошел испытание, можно приступать к укладке защитного материала и финишного покрытия.

Большим плюсом пленочного теплого пола является то, что он не требует заливки стяжкой. Если финишным покрытием является ламинат или паркет, то нагревательные элементы достаточно защитить полиэтиленовой пленкой или звукоизоляционно й подложкой.

Если же финишное покрытие мягкое, например, линолеум или ковролин, то поверх термопленки нужно положить слой фанеры или ДВП. Он защитит пленку в случае повреждения финишного покрытия.

Еще одним несомненным плюсом является то, что при желании вы можете без особого труда демонтировать систему пленочного теплого пола, например, при переезде. Для этого вам нужно лишь выполнить все вышеописанные действия в обратном порядке.

Видео – Теплый пленочный пол своими руками

Когда уже было принято решение отапливать дом с помощью панельной системы, следует выбор приспособлений и монтаж теплого инфракрасного пола (своими руками или с обращением к специалистам). Конечно, каждый хочет сэкономить, потому не обращается к соответствующим организациям.

Этот вид теплого пола относится к электрическим обогревателям. Нагрев комнаты осуществляется за счет пленки, которая и является основным источником тепла. Карбоновая паста подогревается медными проводниками, которые находятся по бокам. Серебряное напыление сохраняет целостность конструкции и защищает от возгорания. Все это нужно знать о приборе, прежде чем браться за установку инфракрасного обогревателя своими руками.

Важно! Перед покупкой пленочного обогрева и монтажом необходимо провести расчет теплового баланса (потери и приход тепла) помещений

Перед установкой пленки нужно определить площадь, где будет проводиться монтаж. Иными словами это свободное место, где могут находиться негабаритные предметы быта, легкие составляющие интерьера. Под увесистой мебелью и техникой пол не сможет дать нужного тепла. Кроме того, так может возникнуть возгорание.

Мощность 1 м2 пленки будет зависеть от полезной площади. Так, для 20 м2 и менее целесообразна установка мощного обогрева. Всегда можно найти полезную информацию на форумах, прочесть отзывы других пользователей или посоветоваться со специалистом в области отопления.

Важно! Конструкцию нужно подбирать таким образом, чтобы не возникал перегрев

Также осуществлять регулировку можно с помощью термостата. Это позволит настраивать систему на необходимую мощность при разных наружных температурах. Соответственно достигается и определенная экономия.

Монтаж инфракрасных полов своими руками (видео представлено ниже) включает в себя процесс соединения матов проводами. Лучше всего купить многожильный кабель из меди. Выбор связан с тем, что нагревательные каналы, к которым провод будет подсоединяться, созданы из того же материала.

Стоит выбирать кабели сечением 1,5-2,5 мм.

Как подключить инфракрасный теплый пол своими руками

Подключение проводится в несколько этапов:

Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.

Важно! Кабели заземления не должны вставляться в контакт!

Основное преимущество данного типа панельного обогрева в том, что подключение не требует мокрой стяжки. Потому позволяется применять любое финишное покрытие. Исключением является паркет и клеевая паркетная доска. Так, пол можно забрать с собой, если возникнет возможность и желание переезда.

Декорирование проходит исключительно после тестового пуска системы и успешного монтажа. Чаще всего инфракрасный теплый пол своими руками устанавливается под ламинат. Высокая популярность подобного решения обусловлена тем, что покрытие легко укладывается и так же просто сниматься.

Монтаж под плитку проводится в санузлах, ванных комнатах, кухнях. Керамика обладает высокой теплоотдачей, что положительно влияет на коэффициент полезного действия (КПД) устройства.

Как сделать инфракрасный обогреватель из подручных средств

Как правило, те, кто видит себя в роли разработчика, не стремятся усложнить процесс изготовления. А покупка заводских элементов для создания обогревателя нецелесообразна с точки зрения экономии. Потому к устройству ставятся следующие требования:

простота установки;
высокая теплоотдача;
экономичность потребления электрической энергии;
удобство эксплуатации;
компактность.

Отдельного внимания заслуживает безопасность. Создавая подобную конструкцию из подручных средств, следует рассматривать этот аспект более чем тщательно. Это вполне обосновано, ведь прибор излучает тепловую энергию. Ее избыток или некорректная работа могут стать причиной возгорания. Избежать неприятных ситуаций помогут рекомендации, данные в Строительных нормах и правилах (СНиП).

Изготовить инфракрасный обогреватель можно по принципу термопленки. Для производственного процесса понадобятся:

Листы бумажного пластика. Нужно подобрать одинаковые по габаритам материалы или вырезать их из одного более крупного листа. Понадобится парное количество единиц бумажного пластика.
Графитовый порошок. Вещество можно приобрести ли для большей экономии размолоть имеющиеся графитные щетки от троллейбуса.
Эпоксидный клей.
Провод с вилкой.

Так как сделать инфракрасный обогреватель самому? Для этого достаточно руководствоваться следующей инструкцией:

Необходимо смешать клей с графитовым порошком. Полученное вещество будет обладать клейкими характеристиками, высоким сопротивлением (послужит в качестве проводника).

Важно! Количество графита в смеси влияет на максимальную температуру изготовленного прибора.

Нанесение смеси на пластик. Делать это рекомендуется зигзагообразными мазками. Лучше всего обрабатывать шершавую сторону материала для большего сцепления.
Соединение листов пластика.
Обрамление конструкции деревянным коробом. Рамка повысит прочность изделия.
Прикрепление медных клемм. Подводить их нужно с разных сторон. Альтернативой станет подключение терморегулятора. Изделие упростит регулировку режима обогрева.
Сушка. Это один из важнейших этапов. Даже небольшое скопление жидкости выведет из строя полученную конструкцию после первого подключения к электрической сети.
Проведение испытаний. Нужно провести замеры сопротивления. Это позволит определить безопасность эксплуатации изделия.
Монтаж финишного покрытия.

Это всего один из возможных вариантов того, как сделать инфракрасный пол своими руками. Можно пользоваться и другими инструкциями, но всегда стоит помнить о том, что самодельная система обогрева – небезопасная конструкция! Потому необходимо позаботиться о дополнительных мерах безопасности при ее использовании и проконсультироваться со специалистом перед началом эксплуатации.
