При наличии на вашем участке гидротехнического сооружения (скважины, колодца) желательно оборудовать его защитной ёмкостью (кессоном). Особенно это нужно сделать, если ваш водозабор будет эксплуатироваться в зимний период. Кессон защитит сооружение от промерзания зимой, позволит разместить насосное и другое оборудование, обеспечит защиту от грунтовых вод и верховодки, а также предотвратит доступ к скважине посторонних людей, мелких грызунов, земноводных и насекомых. Проще всего сделать кессон для скважины своими руками.
Установка кессона выполняется на 1-2 м ниже поверхности земли на выпуске обсадной трубы скважины. Все кессонные сооружения отличаются размерами. Кроме выпуска обсадной колонны в камере можно разместить:
- Вакуумный или погружной насос.
- Фильтрационное оборудование.
- Расширительный бак.
- Приборы для управления работой насоса и других систем водоснабжения.
- Запорную арматуру и систему трубопроводов.
Таким образом, устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования, тем самым освободив территорию участка от загромождения. Оборудование водяной скважины кессонной камерой позволит превратить обычную проходку в качественное гидротехническое сооружение, которое можно использовать круглогодично.
Разновидности кессонов
Все кессоны отличаются не только размерами, но и материалом, из которого они изготовлены. Чаще всего изготовление этой камеры производится из следующих материалов:
- металл;
- бетон и железобетон;
- кирпич или камень;
- пластик.
Чтобы понять, из чего лучше сделать кессон своими руками, рассмотрим особенности каждой конструкции.
- Металлический кессон может иметь цилиндрическую и прямоугольную форму. Он изготавливается из стали в процессе сварки. Такая конструкция нуждается в утеплении и защите от коррозии. Однако степень гидроизоляции этой камеры достаточно высокая.
- Бетонный кессон можно выполнить методом заливки бетона в опалубку по месту или из железобетонных колец для колодца. Устройство камеры из этих материалов требует выполнения качественного утепления и гидроизоляции.
- Из кирпича очень легко сделать кессон для скважины своими руками. Такая конструкция обладает низкой теплопроводностью, поэтому при кладке в один кирпич не нуждается в дополнительном утеплении кроме гидроизоляционного слоя со стороны грунта.
- Пластиковые камеры изготавливаются в заводских условиях. Они достаточно лёгкие, жёсткие, обладают хорошей водонепроницаемостью. Монтаж таких ёмкостей можно выполнять на поверхности без заглубления при условии, что будет выполнено основательное утепление.
Что можно сделать своими руками?
Самостоятельное устройство кессона зависит не только от его размера, выбранного материала, имеющегося чертежа или схемы, но и от наличия у вас определённых навыков. Так, чтобы правильно сделать кессонную камеру, вам необходимо следующее:
- Чтобы самостоятельно изготовить металлический кессон, вам необходимо иметь навыки сварных работ. Кроме этого потребуются металлические заготовки и дуговой агрегат для сварки.
- Устройство кирпичного сооружение выполнить проще всего. Для этого нужно уметь выполнять кирпичную кладку.
- Камеру из железобетонных колец для колодца своими силами сделать не получится. Всё дело в том, что кольца для колодца имеют внушительный вес, чтобы поднять их понадобится привлечь грузоподъёмную технику.
- Однако если установку железобетонных колец для колодца произвести своими руками не получится, то выполнить монолитную конструкцию из бетона по месту – посильная задача для самостоятельного исполнения. Для этого необходимо сделать опалубку, подготовить арматуру и смешать цементно-песчаный раствор.
- Установка пластиковой камеры может быть произведена своими руками, но изготавливают такие ёмкости только в заводских условиях.
Инструкция по изготовлению
В зависимости от размера и материала, из которого вы собираетесь делать кессон, процесс изготовления камеры имеет свои нюансы и последовательность. Перед тем как сделать кессон для скважины своими руками, стоит провести соответствующие земляные работы:
- Сначала необходимо выкопать приямок для камеры вокруг выхода обсадной трубы скважины. При этом дно приямка необходимо заглубить на 20-50 см ниже отметки, на которую промерзает грунт в вашем регионе. Обычно эта величина находится в пределах 1-2 м. Размер приямка в ширину зависит от габаритов оборудования и камеры. Схема для устройства самой маленькой камеры подразумевает размеры приямка 1,4х1,4 м. Средний параметр равен 1,9х1,9 м. Если размеры оборудования и его количество будут значительным, то для беспрепятственного обслуживания лучше сделать приямок размером 2,4х2,4 м.
Внимание: все размеры указаны с учётом, что на утепление (засыпку) камеры с каждой стороны понадобится просвет в 20 см.
- На дне приямка заливается ленточный фундамент или опорная бетонная плита.
Важно: при откапывании приямка нужно расположить его площадь так, чтобы обсадная труба выходила не в центре, а была смещена на треть длины. Это облегчит обслуживание и поможет установить необходимое оборудование.
Делаем металлический кессон
Из листовой стали вырезаются заготовки для выполнения дна, крыши и стенок камеры. При этом желательно, чтобы они состояли из цельного куска металла. В противном случае сварные швы на отельных деталях придётся проваривать с двух сторон для обеспечения надлежащей герметичности.
Усиление вертикальных стенок ёмкости делается при помощи стальных швеллеров высотой 5-10 см. Они привариваются с внешней стороны камеры с шагом 50-70 см. В дне прорезается входное отверстие для обсадной колонны. В крышке делается два отверстия. Одно из них сечением 60х60 см – это люк для обслуживания оборудования, второе отверстие размером 10-12 мм предназначено для вентиляции сооружения. Оно позволит избежать образования конденсата на внутренних поверхностях. Для вырезания отверстий можно использовать ножницы по металлу или газорезку.
Снаружи камера обмазывается несколькими слоями битумной мастики. Вместо неё можно использовать гудрон. Изнутри ёмкость красится эмалью, если поверхность чистая, или специальным грунтом при наличии коррозии.
Внимание: использование нитрокрасок в замкнутом пространстве камеры запрещено.
На крыше ёмкости привариваются две трубы вокруг прорезанных отверстий. Они будут выступать над поверхностью земли после засыпания камеры. Труба большего диаметра будет опорой для люка-лаза, а вторая труба меньшего диаметра будет служить вентиляцией.
Изготовление кирпичного кессона
Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:
- Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
- Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
- После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
- Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.
Устройство бетонного кессонного сооружения
Бетонный кессон делается посредством изготовления опалубки и заливки бетонной смеси. Последовательность действий следующая:
- Сначала сооружается опалубка из досок, фанеры или ДСП. Для облегчения её снятия поверхность обрабатывается отработкой или другим маслянистым составом. Конфигурация сооружения и габариты подбираются в зависимости от размеров и количества оборудования. При этом по периметру камеры необходимо оставлять запас свободного пространства шириной 10-20 см для выполнения утепляющей засыпки.
- Для обеспечения жёсткости конструкции перед заливкой бетона в опалубку устанавливается арматура.
- Бетон заливается в опалубку за один заход. Это обеспечит хорошую адгезию, целостность и долговечность конструкции.
- В течение недели пока происходит застывание бетона, поверхность камеры необходимо смачивать и защищать от осадков и солнечных лучей, накрыв плёнкой. После этого опалубку можно снимать.
- Когда стенки сооружения наберут полную прочность (через 28 дней), можно заливать крышу.
Для выполнения монолитного железобетонного перекрытия с люком (крыши) делают следующее:
- Над стенами устанавливается нижняя опорная поверхность опалубки. При этом в ней стоит предусмотреть отверстия для люка-лаза и вентиляционной трубы. Их можно выполнить при помощи металлических отрезков труб высотой 20-25 см. Укладка опалубки производится на бруски, прикреплённые к внутренней стороне стен. При этом вниз необходимо сделать отступ на толщину опалубочных досок, это позволит залитой плите лежать непосредственно на стенах сооружения.
- По периметру опалубка выполняется при помощи досок высотой 20-25 см. Между собой доски скрепляются в углах и крепятся к наружной поверхности стен.
- Сверху на доски опалубки с нахлёстом на боковые стенки расстилается гидроизоляция. Она защитит от протекания раствора и обеспечит гладкость поверхности. Для защиты гидроизоляции от слипания с бетоном её поверхность смазывается маслом или отработкой.
- Когда опалубка готова выполняется армирование. Для этого используется два слоя арматурной сетки из прутка диаметром 5-8 мм с размером ячеек 10х10 или 15х15 см. Между двумя слоями арматуры должно быть расстояние 5-7 см. Для соблюдения этого разрыва используются арматурные стержни длиной 10-15 см.
- Заливку выполняют за один раз.
- Затем поверхность плиты накрывается плёнкой и смачивается три раза в день на протяжении недели. Всё это время монолитную плиту необходимо защищать от попадания солнечных лучей дождя и мусора.
Когда бетонные работы будут окончены, выполняется укладка гидроизоляционного материала по наружной поверхности стен и крыше. При укладке делается нахлёст соседних полос на 7-12 см. Затем производится засыпка просветов между стенками конструкции и почвой. Благодаря засыпке гидроизоляция прочно прижмётся к стенам камеры, поэтому дополнительное крепление не понадобится.
Внимание: необходимо следить, чтобы в момент засыпки между стеной и гидроизоляцией не попал грунт и сама засыпка.
Когда к загородному дому нет возможности подвести водопровод, то остается один выход – пробурить скважину для питьевой воды. Но это только полдела. Для полноценной работы, нужно сделать кессон и обустроить скважину.
Поэтому следующим этапом становится разводка водопровода и установка необходимого оборудования. Вот здесь и возникает резонный вопрос – как сделать кессон своими руками. Ведь от правильности его постройки, прямо зависит снабжение дома чистой водой.
Кессон и его назначение
Фактически, это приямок. Основная его функция это защита скважины от мороза, мусора и талых вод. Поэтому он должен иметь соответствующую глубину. Обычно, высота кессона делается около 2-х метров, таким образом, достигается сразу две цели:
- Скважину и разводку водопровода недостает мороз.
- При такой высоте удобно проводить профилактические работы.
Еще одно назначение кессона это установка оборудования, необходимого для полноценной работы скважины. А это позволяет сэкономить полезное пространство в жилых помещениях.
Основные требования к кессону:
- достаточные размеры для скважинного оборудования и удобства проведения работ;
- герметичность стенок;
- устойчивость к коррозии;
- утепление.
Устройство кессона для скважины довольно простое:
- внизу ввода обсадной трубы;
- вверху – люк, через который можно попасть вовнутрь;
- сбоку – технические отверстия для разводки коммуникаций.
Емкость можно приобрести уже готовую, либо сделать самому. В случае самостоятельно изготовления, обычно используются такие варианты:
- из металла;
- из бетона, кирпича;
- из пластиковой емкости.
При самостоятельном изготовлении, нужно правильно рассчитать размер приямка. С одной стороны, в нем должно уместиться все оборудование, и было удобно его обслуживать. А с другой стороны – значительное увеличение размеров кессона, повлечет за собой большие затраты.
Кирпичный приямок
Изготовление кессона для скважины своими руками из кирпича – это самый простой и доступный вариант для домовладельца. Тем более, для постройки такого сооружения не требуется обладать большим опытом в строительстве.
Материалы для изготовления:
- кирпич;
- цемент марки М400;
- песок, щебень;
- доски для опалубки;
- арматура, металлический уголок.
Чтобы сделать кессон для скважины из кирпича своими руками понадобится такой инструмент и оборудование:
- бетономешалка – можно обойтись и без нее, но тогда процесс постройки мало того, что растянется, но и в разы увеличится трудоемкость работ;
- сварочный аппарат;
- болгарка;
- уровень, лопаты, ведра.
Кирпичный кессон можно условно разделить на три части:
- Фундамент и полы.
- Стены;
- Крышка и люк.
Вообще, еще перед выбором материала изготовления приямка, нужно учесть, что кирпичный кессон для скважины не герметичен. Поэтому нет смысла делать кирпичный приямок, если уровень грунтовых вод на участке выше 4-х метров.
Кирпичный приямок
Как сделать основание для кессона
Вначале необходимо сделать чертеж и правильно рассчитать размеры приямка исходя из габаритов устанавливаемого оборудования. В конструкции можно предусмотреть вывод наружу только люка. Т.е. основная крышка опускается ниже уровня земли, и впоследствии просто засыпается. Такой подход положительно сказывается на микроклимате внутри приямка – он получается теплее, т.к. уменьшается площадь контакта верхней части с воздухом.
Котлован делается на 50-60 см шире приямка. Во-первых, так удобнее работать, а во-вторых, дополнительное пространство потребуется для последующей обсыпки и утепления стен.
После того, как размеры приямка определены, нужно рыть котлован. На этом этапе, определяется технология изготовления фундамента и основания.
Варианта здесь два:
- Сделать монолитное основание.
- Сделать ленточный фундамент, и подушку из щебня и песка.
Вообще, второй вариант предпочтительнее, т.к. через щебень легко уходит конденсат. А через бетонный пол вода уже не пройдет.
Определить, как правильно делать основание просто. Для этого потребуется исследовать грунт в котловане. Делать это лучше всего весной, т.к. в это время года самый высокий уровень грунтовых вод. Дальше, логика простая, если почва влажна – делается монолитное основание, а если сухая, то можно обойтись подушкой из щебня.
Если требуется заливать основание бетоном, это делается в такой последовательности:
- котлован углубляется по всей площади на 20-30 см;
- дно засыпается песком и утрамбовывается, в процессе, песок обильно проливается водой. Толщина подушки делается 10-15 см;
- после того, как она просохнет, вся площадь укрывается гидроизоляцией. Можно использовать полиэтиленовую пленку или другой материал;
- на основание укладывается арматура, толщиной 8-10 мм. Ложится она на подложки, чтобы не касалась дна;
- после этого, все заливается бетоном. Слой делается 10-15 см.
К последующим работам, можно переходить, после того как основание хорошо схватится.
Изготовление приямка
Во время кладки стен, нужно предусмотреть места для водопровода и электрики. Для этого сразу заготавливаются гильзы из металлической или пластиковой трубы. Также, стоит сразу предусмотреть организацию вентиляции. Стенки можно делать в полкирпича, этого хватит. Кирпичный кессон фото:

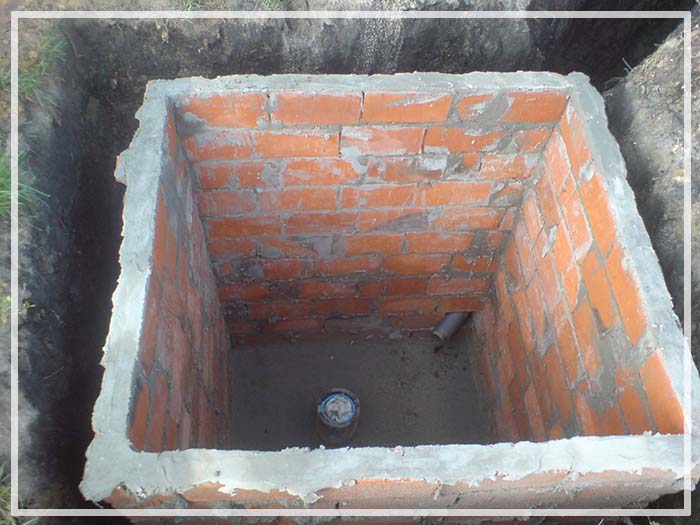

Кирпичный кессон
Этапы изготовления кессона для скважины своими руками:
- для кладки нужно приготовить фундамент. Для этого, по периметру ямы делается углубление на 50-60 см. Ширина канавы – 15-20 см. Дно устилается подушкой из песка, толщиной 10-15 см. Дальше используется бут из любых подручных материалов, прокладывается арматура и все заливается щебнем;
- в зависимости от погоды, потребуется выждать около недели, пока фундамент застынет. После чего можно будет приступать к кладке стен. На это время, фундамент накрывается пленкой;
- выгонять кирпич, обычно начинают с углов. Кстати, для кессона можно использовать б/у материал – так получится гораздо экономнее, а на крепости сооружения это не отразится. Цементный раствор замешивается в пропорции 1 часть цемента к 3 частям песка;
- чтобы яма не получилась перекошенной, между углами первого ряда нужно промерять диагонали – это самый простой способ получить правильный квадрат или прямоугольник;
- по ходу работ, требуется контролировать ровность кладки при помощи уровня;
- как только стены будут закончены, их нужно оштукатурить и вскрыть специальной грунтовкой, а снаружи проложить гидроизоляцию.
Следующий этап это изготовление крышки. Ее можно сделать своими руками из металла или отлить из бетона. Оба варианта будут хорошо работать, но у металла есть один недостаток – он подвержен коррозии.
Изготовление бетонной крышки:
- для отливки потребуется сделать опалубку. Проще всего использовать для этого толстые доски;
- в опалубке необходимо предусмотреть достаточный по размерам люк, чтобы можно было опустить оборудование и залезть самому внутрь кессона;
- люк можно также отлить из бетона, для чего делается дополнительный короб, либо он выкладывается из кирпича;
- снизу обязательно ставятся подпорки;
- также, в опалубке предусматриваются все необходимые технологические выводы, например вентиляция и летний кран для воды;
- толщина крышки делается 10-15 см, примерно по центру выкладывается арматура и все это заливается бетоном.
На этом, основная работа по изготовлению кессона завершатся. После того, как бетон застынет, приямок обсыпается керамзитом, а крышка землей. Изнутри поверхность утепляется пенопластом.
Опалубка для люка
Изготовление металлического кессона
Еще один вариант, как сделать кессон для скважины своими руками, это использовать металл. В этом случае, можно пойти двумя путями:
- Сварить кессон из листового металла.
- Использовать в качестве основы металлическую трубу.
Оба варианта получаются недешевыми, т.к. материалы и работа влетят в копейку. Но, если умения позволяют сварить его самостоятельно, имеет смысл рассматривать этот вариант. Металлический кессон фото:
Кессон из черного металла
Изготовление
Для изготовления понадобится:
- сварочный аппарат;
- болгарка;
- листовой металл, толщиной 4-5 мм;
- профильная труба 40*25 или уголок 50*50 для усиления каркаса;
- грунтовка и краска по металлу.
Принципиальное устройство кессона для скважины из металла не отличается от сделанного из кирпича. Разница заключается лишь в том, что металлическая емкость вначале изготавливается, а потом уже устанавливается по месту.
Как самому сделать кессон для скважины листового металла:
- вначале делается чертеж, в котором отмечаются общие габариты кессона и все технологические отверстия. Затем рассчитывается раскрой листа;
- размечаются и вырезаются металлические заготовки, при этом желательно делать все стеновые панели цельными – каждый сантиметр сварного шва, это потенциальная угроза протечки;
- теперь конструкция сваривается. Начинать сборку нужно от дна, к нему прихватываются все боковые панели, после чего по периметру делается обвязка из трубы;
- верхняя часть вваривается в последнюю очередь;
- в ней нужно предусмотреть люк для входа. Его можно сделать из подходящего по диаметру куска металлической трубы, либо сварить короб высотой 30-40 см из листа;
- после обварки кессона, швы нужно проверить на герметичность. Для этого, они изнутри конструкции натираются мелом, а затем, емкость хорошо поливается водой. На меле будут явно видны места протечек;
- последний этап – гидроизоляция. Снаружи, лучше всего, обработать кессон битумной мастикой, а углы проклеить гидроизоляцией. Изнутри – вскрыть грунтовкой и краской по металлу.
После того, как краска высохнет, конструкцию желательно утеплить. Для этого, лучше всего воспользоваться пенопластом – он недорогой и обладает низкой теплопроводностью. Чтобы установить кессон, потребуется подъемник, т.к. вес у него получится немаленький.
Установка металлического кессона
Кессон из пластика
У металла, есть один существенный минус – он подвержен коррозии. Чтобы ее избежать, придется периодически обновлять лакокрасочное покрытие. Поэтому, есть еще один распространенный вариант, как сделать кессон своими руками. Это использовать пластиковую емкость.
- не подвержен коррозии;
- легкий;
- просто монтировать;
- если приобрести емкость, бывшую в употреблении, получится очень дешево.
Из минусов, стоит отметить низкую жесткость конструкции.
Как сделать кессон из пластиковой емкости:
- вначале необходимо определиться с размерами. От этого будет зависеть выбор емкости. Существует два варианта – использовать большую бочку, либо еврокуб;
- при выборе емкости, стоит обратить внимание на размеры крышки – лучше всего, чтобы ее диаметр позволял опустить внутрь оборудование без дополнительного расширения;
- подготовка бочки, заключается в проделывании необходимых отверстий под водопровод и ввод обсадной трубы.
Основной минус таких кессонов, заключен в их малом весе. Если почва на участке пучинистая, то зимой, емкость может быть запросто вытолкнута наружу. Или еще хуже – сплющена давлением промерзшего грунта.
Утепление пластиковой емкости
Поэтому перед установкой, требуется правильно подготовить котлован. Для этого, на дне делается песчаная подушка, а сверху заливается бетонная стяжка с армированием. После того, как кессон будет установлен, его нужно залить бетонным раствором.
В качестве основы берется керамзит – это послужит утеплением. Толщина заливки делается 20-30 см. Предварительно, бочку можно укатать алюминиевой фольгой. Поскольку кессон опускается ниже уровня грунта, для люка делается опалубка и заливается бетоном.
Верхняя часть входа обвязывается металлическим уголком, а на полученную раму приваривается крышка. После того, как бетон просохнет, кессон засыпается землей.
Таким образом, есть несколько вариантов для самостоятельного изготовления кессона. У всех из них, есть свои плюсы и минусы, но самое главное, что все они будут хорошо справляться со своими функциями. А какой способ изготовления выбрать, каждый должен решить для себя сам.
Видео
Для того чтобы рукотворно создать изолированную полость в насыщенном влагой грунте или под водой, в различных сферах человеческой жизни применяются кессоны (ящик – в переводе с французского), представляющие собой герметичные конструкции различной пространственной ориентации из разнообразных материалов. В повседневной жизни кессон на скважину используется для того чтобы создать герметичное пространство для размещения устья водяного шурфа на придомовом или дачном наделе.
Кессон для скважины для чего он нужен и что это такое
В зависимости от габаритов заглубленного сооружения для размещения шурфа водовода, по которому осуществляться подъем воды с водоносного горизонта на поверхность, помимо устья там может размещаться все требуемое оснащение, в том числе:
- Погружной напорный или поверхностный вакуумный насосный агрегат.
- Система очистки и фильтрации, обратного осмоса.
- Расширительная емкость.
- Система управления и регулирования работы насоса и системы водоснабжения.
- Система трубопроводов и арматуры, в том числе с электрическим или пневматическим приводом.
Таким образом кессоны, оборудованные для скважин, могут заменить собой отдельное помещение в подвале жилого дома, а также предотвратить водоводы от замораживания при отрицательных температурах, превратив самую простую проходку на песок во всесезонное гидротехническое сооружение.
Какие кессоны используются для скважин, их специфика
Создать заглубленное сооружение представляющее собой скважинный погреб для кессона можно в принципе из любого конструкционного материала, используемого в строительстве, однако наиболее распространены следующие варианты:
- металлический;
- бетонный;
- из железобетонных колец;
- кирпичный;
- пластиковый.
Металлический стальной кессон для скважины, представляющий собой коробчатую конструкцию из металла различной толщины с ребрами жесткости, элементы которой соединяются между собой посредством сварки. Стены требуют утепления и антикоррозионного покрытия, но не нуждаются в гидроизоляции. Существенным недостатком является невозможность контроля коррозионного износа внешней поверхности короба, а также необходимость периодической покраски внутренних стен.
Бетонный кессон, монтируемый для скважины по месту, методом заливки опалубочной конструкции, может иметь любую геометрическую форму, армируется металлической арматурой с целью придания жесткости. Конструкция нуждается в утеплении и укладке снаружи гидрофобного слоя.
Кессон на скважину из железобетонных колец является разновидностью бетонного, состоящего из стандартных строительных элементов, соединенных между собой при помощи специальных гидроизолирующих строительных смесей.
Кирпичный кессон для скважины, сооружаемый методом кладки, которая может быть выполнена своими руками, а толщина стен конструкции и её габариты определяются исходя из индивидуальных условий. Необходима гидроизолирующая прокладка между грунтом и стеной, которая при толщине в 1 кирпич и более может не утепляться.
Пластиковые кессоны являются новинкой оборудования для обустройства скважины, и являются жесткими, водонепроницаемыми, легкими, цельными изделиями, обладающими низкой теплопроводностью и не требующими утепления или антикоррозионной защиты.
Какие кессоны для скважины можно изготовить своими руками
Возможность своими руками выполнить устройство кессона для скважины определяется наличием и совокупностью определенных навыков, которые включают в себя:
- Навык соединения металлических заготовок при помощи ручной дуговой электросварки потребуется для того чтобы изготовить металлический кессон для скважины своими руками.
- Опыт выполнения кладки требуется, чтобы своими руками построить кессон для скважины из кирпича, а также чтобы выложить оголовок бетонного кессона скважины.
- Высокий вес бетонных колец является помехой того для того, чтобы сделать кессон для скважины без привлечения сторонних исполнителей и грузоподъёмной техники, которая в зависимости от размера элемента должна быть способной поднять от 200 кг до 2 тонн.
- Чтобы возвести железобетонный кессон для скважины своими руками необходимо знать, как сделать опалубку и приготовить песчано-бетонный раствор, а также нарезать и связать между собой арматуру для получения сетки.
- Пластиковые кессоны используемые для оборудования скважины изготавливаются фабричным методом и не могут быть изготовлены самостоятельно ввиду отсутствия специального оборудования, реагентов и знания технологии.
Кессон под скважину, изготовление своими руками
Кессоны для скважины, в зависимости от выбранного материального исполнения, имеют специфический процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.
Земляные работы
Процедура возведения кладки или установки опалубки может быть начата после того, как залита опорная плита или ленточный фундамент, оборудуемый, в свою очередь, после того как будет выполнен приямок для скважины, который можно вырыть своими руками или привлечь средства малой механизации.
Глубина земляной выработки должна быть на 0,2 – 0,5 метра ниже границы промерзания грунта, а размер в свету определяется потребностями и должен составлять:
- Минимум – 140х140 см;
- В среднем – 190х190 см.
Если кессон предназначается для насосной станции его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание по месту, тогда рекомендуемый размер выборки определится как 240х240 см.
Все указанные размеры превышают габариты кессона, изготовленного для скважины, чтобы обеспечить припуск на каждую сторону в 200 мм, для подсыпки в качестве утепления.
При обустройстве котлована требуется сместить периметр таким образом, чтобы обсадная труба находилась не посредине, а на осевой линии первой трети длины или ширины. Делается это для удобства обслуживания и установки сопутствующего оборудования.
Металлические кессоны для скважины
Конструкция изготавливается в последовательности приведенной ниже.
Подготавливаются листовые заготовки по размеру дна, боковых стен и крыши, которые предпочтительно выполнить цельными, без сварных стыков или их придется проварить с двух сторон сплошным швом, чтобы кессоны для скважины были герметичными.
Для боковых поверхностей необходимо выполнить усиление при помощи швелеров шириной 50 – 100 мм, привариваемых снаружи короба по всему периметру, на расстоянии 0,5 – 0,7 м между друг другом и от граней.
В нижней плоскости необходимо вырезать одно отверстие для обсадной трубы, а в верхней – два: сечением не менее 0,6 м – в качестве люка и 0,1 – 0,12 см – для вентиляции, необходимой в кессоне скважины для предотвращения выпадения конденсата. Сделать это можно при помощи газорезки или ножниц по металлу, если позволяет толщина.
Наружная поверхность битумизируется в несколько слоев при помощи мастики или жидкого гудрона, а внутренняя окрашивается краской, выбор которой зависит от состояния поверхности (эмаль для чистых листов, грунт по ржавчине при наличии следов коррозии, применение нитрокрасок строго запрещено, так как работы будут проводиться в замкнутом пространстве).
К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будет выступать над поверхностью земли и служить опорной поверхностью для люка-лаза и вентиляционным патрубком соответственно.
Кирпичный кессон под скважину
После того, как залита опорная плита с гидроизолирующей прослойкой или выполнен ленточный фундамент и гравийная подсыпка, можно выполнять кладку кессона на скважину, которая не отличается от процедуры возведения обычной кирпичной стены, но по возможности следует реализовать следующее:
- Использовать силикатный кирпич или газобетон, обладающие лучшими гидроизолирующими свойствами.
- Кладку производить на специальную гидрофобную строительную смесь.
После того, как стены возведены необходимо проложить гидроизолирующий слой снаружи, который будет придавлен к стене слоем засыпки, выступающей в качестве утеплителя и являющейся песчано-цементной смесью, выполненной в соотношении 5:1.
Открытый периметр следует оборудовать перекрытием с отверстием для люка, для выполнения которого требуется выполнить укладку стандартной плиты или выполнить заливку, которая будет включать в себя последовательность мероприятий, перечисленных далее.
Поверх короба монтируется нижняя опорная поверхность опалубки с отверстиями соответствующих диаметров в местах размещения люк-лаза и вентиляционного патрубка. Укладка производится на брусья, закрепленные к внутренней поверхности стен, с отступом по вертикали вниз на толщину опалубочных досок, чтобы залитая плита легла на стены короба.
Кирпичный кессон
Периметр заливаемой плиты ограждается при помощи досок шириной 200 – 250 мм, сшиваемых между собой по углам и закрепляемых к внешней плоскости стен. Отверстия ограничиваются при помощи металлических отрезков труб соответствующего диаметра или свернутых в виде цилиндров полос жести, ширина которых составляет 150 – 200 мм.
Поверх досок, с нахлестом на боковую обшивку, выстилается слой гидроизоляции, которая предотвратит протекание песчано-бетонного раствора и позволит получить ровную поверхность. Для того чтобы при снятии опалубки рубероид или пленка не прилипли к бетону, её следует смазать отработанным маслом или другой маслянистой субстанцией.
По готовности формы, выполнить армирование при помощи двухъярусной сетки из арматуры толщиной 5 – 8 мм, связанной с шагом 0,1 – 0,15 м при помощи проволоки или пластиковых хомутов. Расстояние между ярусами составляет 50 – 70 мм, а соединение производится посредством вертикальных отрезков арматуры, длина которых меньше толщины заливаемой плиты на 10 – 15 мм.
Если нагрузка на плиту перекрытия будет незначительной, армирование можно не делать и сразу перейти к заливке, которая должна быть выполнена за одну операцию, чтобы обеспечить монолитность плиты.
Застывание бетона происходит в течение 7 – 10 дней, в течение которых он должен быть укрыт пленкой от попадания влаги, мусора и грунта, а также периодически его требуется смачивать путем пролива водой из лейки 1 – 3 раза в сутки.
Бетонный кессон под скважину
Кессоны для скважины, изготавливаемые своими руками методом заливки формы, обустраиваются следующим образом:
Выполняется оборудование опалубки кессона для скважины из досок, ДСП или иных листовых материалов, поверхность которых обрабатывается отработанным маслом или иным доступным маслянистым составом. Геометрия формы должна соответствовать потребностям, вмещать всю необходимую аппаратуру и оставлять запас от стенок выработки в земле не менее 10 – 20 см на сторону.
Чтобы обеспечить жесткость, бетонные кессоны армируются, обеспечивая долговечность для скважин на протяжении более 50 лет.
Установленная опалубка подлежит заливке в один заход, чтобы гарантировать взаимную адгезию слоев и прочность конструкции. Высыхание бетона происходит в течение 7 – 10 дней, его необходимо смачивать и предохранять от попадания атмосферных осадков, влаги и посторонних включений (частиц грунта). По прошествии недели, опалубка может быть снята.
После застывания корпуса короба необходимо залить плиту потолочного перекрытия в последовательности, описанной выше, для кирпичной конструкции.
По окончании бетонных работ производится засыпка зазоров между стенами и грунтом, при этом производится предварительная укладка листов рубероида с нахлестом 70 – 120 мм в качестве наружной гидроизоляции конструкции.
Засыпаемая смесь прижимает листы к коробу в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или утеплительная песчано-цементная смесь.
Монтируем кессон на скважину своими силами
В отношении пластиковых кессонов для оборудования скважин и бетонных колец справедливо говорить об установке, а не изготовлении своими руками, кессона на скважину, которая будет заключаться в следующем:
- Обустраивается основание, которое может быть отсыпано щебнем или отсевом, так как пластиковый кессон для скважины имеет герметичное дно, а под кольцо можно выполнить адресную подливку по диаметру.
- Кессон под скважину из бетонных колец монтируется при помощи ГПМ путем их последовательной укладки друг на друга с промежуточной герметизацией при помощи гидроизолирующей строительной смеси.
- Пластиковый кессон на скважину можно установить вручную и выровнять по положению обсадной трубы, закрепив после этого от всплытия и смещения при помощи анкеров, что будет выполнимо только при наличии бетонной опорной плиты.
- Полости между наружной стенкой и грунтом засыпаются смесью, описанной выше.
- Для бетонных колец, сверху необходимо установить специальный оголовок с отверстием под металлический люк, выступающий над поверхностью грунта.
Монтаж металлического короба, ввиду его значительной массы также требует использования крана, при помощи которого производится опускание на бетонное основание. Обсадная труба должна быть пропущена в вырезанное отверстие, обрезана так, чтобы оголовок выступал на 5 – 10 см от уровня пола и приварена к нему сплошным швом по окружности. Полость между наружной поверхностью конструкции и откосами котлована должна быть засыпана песчано-цементной смесью, которая по мере засыпки уплотняется для лучшей теплоизоляции.
Если решать какой кессон, из перечисленных, для скважины лучше, то следует выбирать пластиковые кессоны для скважин, которые сочетают в себе помимо конструктивных достоинств:
- Низкую стоимость покупки кессона на скважину.
- Простоту устройства кессона и приямка под скважину.
Добрый день.
Опишу свои мытарства по стройке кессона, такие отчеты очень полезны самостройщикам.
Ключевые слова: Сибирь, Иркутск, -45, промерзание 3 метра, денег нет , делать надо. Задача: сделать незамерзающий кессон, в нем будет оголовок скважины и гидроаккумулятор с автоматикой. С гидроизоляцией не заморачиваюсь, участок на горе, глина, воды вроде нет. Выгребная яма 4м глубиной недалеко стояла сухая целый год, никакой воды, не весной, не осенью,
Пробурили мне скважину 60 метров. Простояла она почти 5 месяцев без запуска ее в работу, все некогда было.
Кое-как разметил 1,4х1,4 м. Начал копать.
Копал почти 8 дней. Копал один. Пришлось смастерить мини-кран, 2 блока. Тактика такая: имеем 6 железных ведер, разные от 10 до 20 литров (какие были), опускаем все 6 в яму, спускаемся туда нагребаем, вылазим, ведра ловим крючком, как удочкой, вытаскиваем, высыпаем. Выкопал 8 кубов.
Почему выбрал кирпич, потомучто он был бесплатно. Родители разбирали печку, мне его отдали, я его отчистил и пустил в дело. Не хватило правда штук 80-90, пришлось докупать по 15р. штучка. Начал выкладывать кирпич, подстелил слой рубероида и попер прямо по нему. Всего 22, насколько помню, рядов. Ушло у меня на это неделя, а то и две. Для раствора использовал песок (что выкопал из ямы, попадались куски с неплохим песком, его отдельно в кучку отложил, пригодился. Цемента ложил 1 объемную часть на 3 части песка, потом понизил марку, стал ложить 4 части песка - тоже нормально. Воды лил на глазок, чтобы пожиже было, так удобнее. Положил один ряд, отпилил трубу и вытащил. Первый раз вскрыл скважину, как было страшно, что она уже пересохла, кинул камешек, он долго летел, бился об стенки и наконец плюхнулся, звук плюха был слышен отлично. Радости не было предела. Также замечу, что сама скважина стоит не по уровню, а достаточно сильно отклонена в сторону, я думаю что на глубине 55 метров отклонение от вертикали метров 5, а то и больше, т.е. насос лежит скорее всего на стенке, но ему на это пофиг, он центробежный. Насос с трубой опустил, об этом в другом рассказе, если будет интерес.
Продолжаем кладку до конца, прокладываем каждые 6 рядков кладочную сетку, продается размером в полкирпича, каждые 5 рядков вмонтируем ступеньку из арматуры. Подошли к перекрытию, перекрытие от уровня земли получилось в 1,7 метрах. Мастерим подпорки, тут уж как фантазия разыграется. Места внутри всего 1х1м, очень тесно, но всяко-разно, змеей так крутился смонтировал. Настелил перекрытие из доски 40-вки, закрыл целофаном, заармировал. Положил один слой арматуры, т.к. нагрузка идет сверху-вниз, работает арматура только в нижнем слое, нет смысла армировать верх плиты. Арматура 8мм (осталась от фундамента). Заливаем бетоном, ьетон мешал бетономешалкой, использовал щебень фракция 5-20мм и песок, для замеса: 2 ведра 10л. щебня, 1 ведро песка, и неполное ведро цемента, литров 7-8, воды меньше ведра. Сначала закидываем щебень, потом цемент, крутим пару минут, потом кидаем песок, также крутим пару минут, когда все перемешалось, подливаем воду, частями, чтобы не переборщить, все наглазок. После заливки, походил потыкал глубинным вибратором (давно покупал, первый раз попользовал, хотя он тут не нужен, объем маленький). Плита получилась всего 15см толщиной. Постучал досочкой, плоскостью. влага вышла и верх плиты разравнялся. Малехо подзатер. Получилось более-менее.
Далее, т.к. кирпич кончился, и он дорогой, решил залить горловину монолитом, был в запасе плоский шифер, выставил из него опалубку. Шифер в углу посадил на болтики и на железный уголок 35мм. Ступеньки сделаны из арматуры 12мм, покрашены нитроэмалью.
Горловина получается внутри 0,7х0,7 метра, достаточно чтобы комфортно лазить. Пока не залил.
Пока бюджет всего мероприятия:
3 мешка цемента х260р. = 780р.
16 кладочных сеток по 1,5м х20р = 320р.
90 кирпичей х15р = 1350р.
щебень и песок, покупал на заводе по 300р за тонну. Привез на своей легковой машине в кулях за 2 ходки суммарно 700-800 кг - 300р.
Болтики, саморезы - 100р.
остальные 300 с лишним кирпичей, 4 уголка, арматура на ступеньки - бесплатно.
Работаю вечерами или по выходным, по этому так все медленно продвигается, бывает что целую неделю на стройке не появляюсь. Все делаю в одного.Продолжение следует.
Многие гидротехнические сооружения нуждаются в установке защитных емкостей (кессонов). Можно приобрести такую систему в готовом виде, а можно сделать кессон для скважины своими руками. С этой целью следует закупить все необходимое и ознакомиться со специальной литературой. Кстати, вся нужная информация по установке скважинных механизмов содержится в данной статье!
Что такое кессон?
С его помощью:
- защищают гидроаккумуляторы с устройствами автоматики;
- обеспечивают удобный доступ при обслуживании с ремонтом;
- предотвращают пагубное воздействие атмосферных осадков.
На сегодняшний день существуют разные виды таких установок.
Что такое кессон и для чего он нужен:
Виды кессонов
Наибольшей популярностью пользуются системы:
- Кирпичные.
- Бетонные.
- Металлические.
Устройство для скважины может выполняться в разных формациях (круг, квадрат и прочее).
Пластиковый вариант отличается длительным периодом эксплуатации, небольшой массой и высокими эксплуатационными характеристиками. Такая система имеет привлекательную цену по сравнению с аналогами, но самостоятельно изготовить ее практически невозможно. Пластиковый вариант можно приобрести в готовом виде!
Кирпич, как основание стен строения, так же, как и бетон (железобетон), может монтироваться самим домовладельцем. Кирпичные строения отличаются устойчивостью и дешевизной. Важно лишь для кирпичного сооружения соблюдать все тонкости кладки, чтобы раньше времени изделие не дало трещинок, через которые внутрь будет проникать влага.
- гибкость (не образуются трещины);
- прочность (не боится механических нагрузок).
Металлические системы следует изготавливать из стального проката, толщина которого около 3 мм. Готовые элементы конструкции сваривают друг с другом, а затем красят. Внутренние поверхности строения желательно защитить антикоррозионным покрытием. Благодаря этому в скважине такой кессон может прослужить не один десяток лет. Естественно, у металлических вариантов будет самая высокая стоимость.
Устройство и особенности приямков для скважин
Устройство кессона предназначено для обеспечения внутри конструкции плюсовых температур. Могут дополнительно применяться теплоизолированные крышки-люки и двери. Желательно делать внутри скважинного кессона вентиляцию, предусматривая монтаж выходных отверстий. Допускается установка неподалеку от крышки выхода, оснащенного шаровым краном. Это можно использовать в дальнейшем как водопроводную колонку.
Сооружая кессон, следует брать во внимание диаметр напорного бака, а также высоту с шириной устанавливаемого в последующем оборудования. Именно эти характеристики влияют на расположение ввода трубы-обсадки с целью обеспечения удобного входа.
Сооружение из кирпича
Надежный кессон своими руками выкладывают из кирпича. Описанный вариант не требует больших вложений в утеплитель, а его степень твердости и стойкости не уступает аналогам. Кессон для скважины своими руками ставят на поверхности, где весной паводковые с подземными водами не затопляют 3-х метровой высоты. Если такой параметр «не работает», то велика вероятность подтопления всей системы.
Какие материалы и инструмент потребуются?
Для проведения соответствующих работ в скважине требуется следующее оборудование:
- сварка;
- бетономешалка;
- ножовка с болгаркой;
- несколько разновидностей лопат;
- рулетка со строительным уровнем;
- строительная тачка;
- трамбовка;
- емкость под раствор;
- кельма.
Кирпичную конструкцию в скважине можно выполнить любой высоты и ширины, важно при этом запастись нужным количеством:
Также следует оштукатуривать внутренние стены, поэтому следует прикупить все нужное и для этих действий.
Как сделать бетонный кессон для скважины самостоятельно:
Подготовительные работы
Для начала следует определиться с видом дна строения для скважины. Его можно мастерить как:
- щебневую засыпку;
- малозаглубленный плитный фундамент;
- песчано-цементную стяжку.
Пошаговая инструкция
Если планируется внутри скважинного кессона засыпка или стяжка, следует залить ленточный фундамент. Его ширина должна быть более размеров кирпичной кладки, чтобы стены стояли на нем свободно. Алгоритм работ следующий:
Армирование установки делают с помощью сетки, установленной от основания на высоту в 50 мм. С помощью влагостойких материалов обязательно утепляют стены строения. Далее проводят заливку бетонным составом всей конструкции.
Как только заливочный состав высохнет, приступают к монтажу обрешетки с последующим ее бетонированием. Допускают изготовление из кирпича оголовья резервуара. В завершении закидывают землей кессон до грунтового уровня с обязательной установкой люка. Затем опускают внутрь всю нужную технику.
Сооружение и обустройство конструкции из бетона
Смастерить защиту-кессон на своем загородном участке можно как из металла, так и из бетона. Как сделать кессон для скважины своими руками, знает не каждый, но данный материал поможет в этом разобраться! Бетонную установку можно сделать с помощью:
- железобетонных колец для колодца;
- монолитного железобетона.
На начальном этапе определяются с необходимостью бетонирования дна, делая это на уровне грунта.
Выбирают нужные размерные характеристики, определяясь с расположением дополнительной техники и гидроаккумулятора. Простого приямка величины 1×1м вполне достаточно для полноценной работы. Кессон для скважины из кирпича своими руками мастерят согласно особенностям поднятия грунтовых вод весной. Это касается и железобетонных строений.
Необходимые материалы и инструмент
Кессон из кирпича, так же, как и из железобетона, мастерят с применением:
- обрезных труб;
- «400-M» (цемент);
- люка;
- крупной щебенки;
- гидроизоляционных материалов;
- чистого песка;
- арматуры;
- бруса (досок).
Кроме материалов, требуется и специальный инструмент. Если в изготовлении бетонного строения будут использоваться готовые железобетонные кольца, для их поднятия может понадобиться кран.
Работа с монолитным бетоном проводиться в несколько стадий.
Подготовительные работы
Сначала определяются с местом проведения будущих строительных работ, очищая его от находящегося там хлама. Затем размечают место копки и приступают к рытью ямы около . Копают вглубь не меньше, чем на 2 м.
Для предотвращения обваливания стенки сооружения на них кладут гидроизоляционный материал либо геотекстиль. В случае отсутствия необходимости проведения бетонных работ в основании скважинного кессона делают его засыпку щебенкой или песком на пятнадцатисантиметровую высоту с последующей утрамбовкой.
Инструкция по ходу работ
Желательно установить пояс армирования на расстоянии 8 см от боковых поверхностей котлована. Затем делают ограждения с помощью подручного пиломатериала. Сооружение скользящей опалубки поможет в решении проблем с недостатком досок. По ходу заливки деревянные конструкции поднимают на новую высоту, пока полностью не схватится бетон. Предварительно до заливки бетоном рекомендуется обтянуть полиэтиленом всю опалубку.
Бетон готовят из цементно-песочной смеси с добавлением щебня. Как только он высохнет, в боках конструкции делают дыры для пеналов (гильз), куда затем будут монтироваться кабеля с водопроводами. Герметичность отверстий достигается за счет заделывания дыр цементно-песчаным составом.
На следующем этапе приступают к сооружению опалубки перекрытия. Обустройство горловины кессона делают в виде деревянного щита, имеющего люковый проем. Также следует предусмотреть в нем вентиляцию с летней колонкой. Готовую конструкцию кладут на стенки. Затем приступают к монтажу боковых элементов с укладыванием арматурной сетки.
Желательно бока и пол опалубки застелить полиэтиленом с последующим бетонированием.
Далее идет с последующей установкой необходимой техники.
Как сделать металлический кессон своими руками
Кессон с металлическими стенами – самая дорогостоящая конструкция, особенно если толщина стальной плиты равна 3мм. При этом конструкцию можно выполнить в различных формациях:
- прямоугольник;
- квадрат;
- круг.
Такие системы следует делать по предварительно изготовленным рисункам-чертежам.
Фотогалерея ”Чертежи конструкции”
Материалы и инструменты
Металлическую скважинную систему следует мастерить с использованием различных типов труб:
- Горловинная труба (длина – 40см., Ø отверстия 60 см).
- Трубка стальная (длина – 200см, Ø125 см).
- трубы-гильзы под обсадку;
- металлопрокатные листы (толщина от 3 до 5 мм);
- трубные обрезки;
- теплоизоляционный материал;
- прутки либо арматура (Ø1см);
- защитные от коррозии составы;
- сварка;
- брусы из дерева;
- болгарка;
- электродрель со сверлами.
Герметичное дно можно будет изготовить с помощью газового резака или бензореза. Эти же инструменты пригодятся для монтажа круглого резервуара.
Подготовительные работы
Алгоритм проведения начальных работ следующий:
- Разметка с рытьем котлована, выравнивая дно до нужного уровня.
- Обрезка трубы-обсадки на 50-и сантиметровую высоту.
- Подготовка металлических элементов кессона с параллельным очищением их от ржавчины.
В ходе работы по изготовлению стального строения для скважин рекомендуется применять сварочный аппарат, способный обеспечить герметичность всей камере.
Инструкция по изготовлению
Сначала делают люк и основание кессона. Люк устанавливаем после, а пока вырезаем для обсадки отверстие нужной величины. Далее последовательность работ такая:
Допускается приварка по бокам металлических петель–креплений подъемника.
Желательно до заливки перекрытия обработать с внешней и внутренней стороны сварные соединения специальной жидкой защитой.
Подъемным краном устанавливают металлический каркас на постоянное место эксплуатации. Затем сваривают трубу-обсадку с пеналом. Далее герметизируют участки соединения кабеля и трубопровода, а затем всю конструкцию засыпают грунтом.
Процесс изготовления металлического кессона для скважины:
Существуют некоторые хитрости, позволяющие не только облегчить монтаж , но и существенно продлить срок его службы. Познакомимся с ними более подробно:
- Старайтесь делать меньше швов на стальной установке, так как между стенами и грунтом всегда присутствует влага, способная подвергнуть коррозии сварочный шов.
- На стальные скважинные системы систематически следует наносить свежие слои антикоррозионной массы. Это позволит сделать более надежной защиту, продлив период службы всего строения.
- Чтобы при бетонировании опалубки внутри устройства исчезли все воздушные полости, следует прибегнуть к штыкованию либо применению виброинструмента.
Описанные действия позволяют избежать образования пустот внутри монолитного железобетона. Проведение строительных работ в весеннее время года позволяет узнать точное состояние котлованного основания.
Самостоятельный монтаж с установкой кессона для скважины – хлопотное, но полезное дело. При этом хозяин всегда учитывает влияние всех факторов, что положительно отражается на качестве службы конструкции и семейном бюджете. Умелое проведение всего комплекса работ позволит домовладельцам длительное время наслаждаться бесперебойной работой водонасосного оборудования и делать при необходимости ремонт в комфортных условиях.
