Можно ли расширить ворота в гараже. Как нарастить ворота гаража в высоту: пошаговый мастер-класс. Разборка кладки как способ увеличить проем гаражных ворот

При строительстве гаража учитывается много нюансов. Одним из них является высота ворот, и речь идет не только о высоте проема, но и о высоте створок над уровнем грунта. В статье будут рассмотрены причины, по которым важно правильно рассчитать эту высоту. В некоторых случаях приходиться поднимать гаражные ворота в кирпичном гараже выше в силу определенных обстоятельств. В статье также будут описано несколько способов, которыми это можно осуществить.

Зачем поднимать ворота

Когда речь идет о необходимости поднимать ворота, то дело касается распашных конструкций. Для складных конструкций такой проблемы нет, т. к. они способны автоматически изменять свой уровень. Есть несколько причин, по которым приходится прибегать к подъему ворот:

износ петель;
деформация рамы;
неправильное проектирование;
нарушение целостности фундамента;
замена транспортного средства.

Старые конструкции ворот выполняются из листового металла, который имеет толщину 3 и больше миллиметра. Сама по себе такая конструкция ворот довольно тяжелая, поэтому нормально, что со временем они начинают проседать. Причиной тому может служить некачественный металл петель. Штоки теряют свою прочность и створки частично наклоняются вперед. Это усложняет или делает невозможным нормальный процесс закрывания ворот.

Другой причиной, по которой требуется поднимать ворота, является износ металлического уголка. В большинстве случаев применяются балки с шириной в 20 см, но для экономии используются небольшие уголки, которые от постоянных нагрузок начинают деформироваться. При этом нарушается геометрия рамы, что приводи к проблемам с воротами. При правильном проектировании распашные ворота никогда не ставятся вровень с грунтом. Даже при правильной установке такой подход может стать проблемой зимой. Металл может деформироваться под воздействием низкой температуры и створки не будут отворяться, т. к. будут цеплять асфальт.

Еще одна проблема, которая проявляет себя при низком уровне ворот, это осадки. Если зимой выпадает значительное количество снега, то приходится изрядно потрудиться, чтобы расчистить пространство возле ворот перед тем, как въехать в гараж или выехать из него. При обильных дождях вода попросту будет просачиваться в гараж, что может создать серьезные проблемы, особенно если в гараже есть смотровая яма или подвал. В некоторых случаях из-за подвижек грунта может возникнуть проблема с деформацией нижней части рамы. Это также приводит к необходимости поднимать ворота. Деформироваться также могут и стены, которые приводят к просадке ворот и невозможности их открытия.

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Совет! Если у вас нет навыка проведения сварочных работ, любую замену рамы или створок лучше доверить специалистам.

Как поднять ворота в гараже своими руками

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы. При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой. Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о , затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2-3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5-6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5-6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

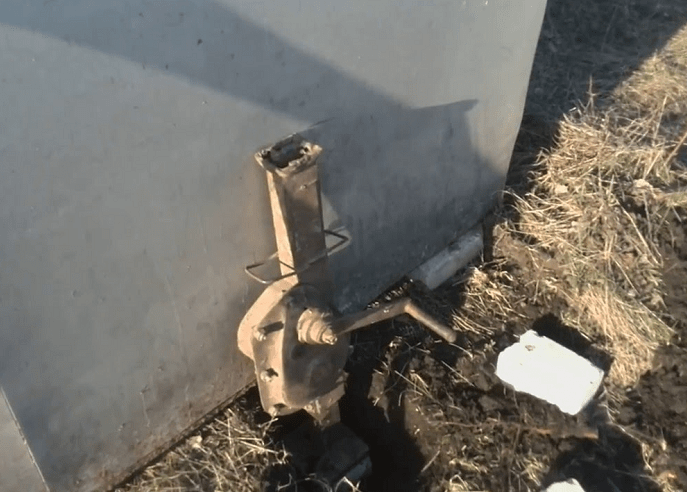

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Заключение

Поднимать тяжелую раму необходимо с соблюдением правил техники безопасности. Нередко, при попытке поднять раму, тяжелая конструкция кренилась и опрокидывалась на работающих, поэтому специалисты рекомендуют устанавливать распорки и блокирующие растяжки из троса.

Редко когда купленный капитальный гараж полностью устраивает нового владельца. Помимо косметического ремонта и утепления, многие автолюбители затевают сложную и трудоемкую процедуру замены ворот, одновременно пытаясь увеличить проем гаражных ворот. Вырезать и удалить старые гаражные ворота — не проблема, сложнее выполнить замену так, чтобы не вызвать проседание или обрушение балок или плит перекрытия.

Как увеличить размер ворот без разборки крыши

Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:

На кирпичных или шлакоблочных стенах уложены поперечные балки перекрытия, стальные или деревянные. По балкам настилается обрешетка, утепление и гидроизоляция. В этом случае увеличивать дверной проем можно без капитальных переделок передней стены гаража;
Случай, когда вместо балок в поперечном направлении на боковые стены укладывают пустотные облегченные железобетонные плиты перекрытия. В этом случае нагрузка от веса несущей конструкции крыши вынесена на боковые стены, поэтому на кирпичную кладку приходится относительно небольшая часть нагрузки;
Самый сложный вариант - случай, когда бетонные плиты располагаются в продольном направлении. В этом случае плиты перекрытия в значительной мере опираются на переднюю стенку гаража, что не позволяет одномоментно убрать или разрушить несколько рядов кирпича между рамой ворот и плитой перекрытия.

К сведению! Упростить ситуацию может наличие бетонной перемычки над гаражными воротами. Грамотные строители таким способом при строительстве гаража переносили часть нагрузки от плит перекрытия на боковые сегменты стены.

Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.

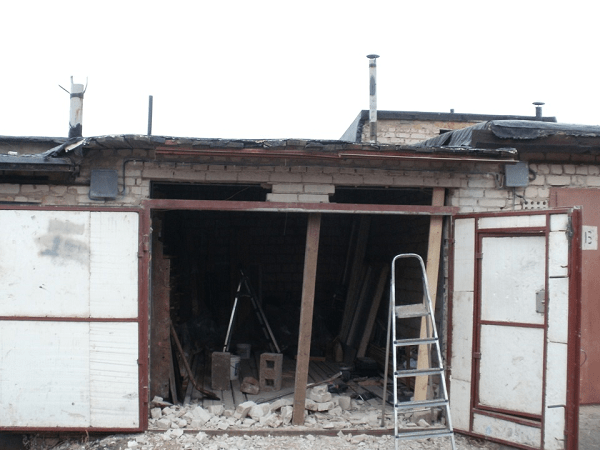

Расширение проема гаражных ворот

Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:

Вариант первый - увеличить размер въезда в гаражное помещение с использованием стальной двутавровой бандажной балки в качестве временного крепления;
Вариант второй - вырезать в кирпичной кладке над рамой нишу под установку армированной железобетонной перемычки и использовать ее, как поперечную балку, удерживающую основную массу плит;
Использовать стальные уголки для сборки горизонтальной перекладины, удерживающей вес плит и кирпичной кладки на время «перекройки» проема гаражных ворот.

К сведению! Все три способа однотипны и предполагают возможность увеличить размер входа только после разгрузки каркаса ворот.

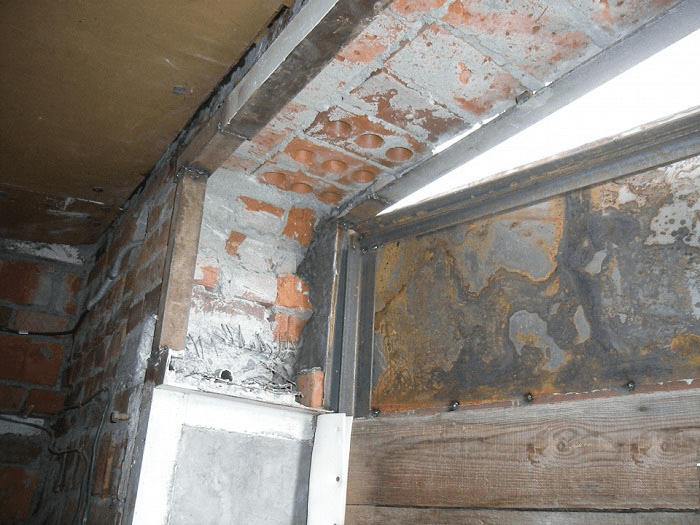

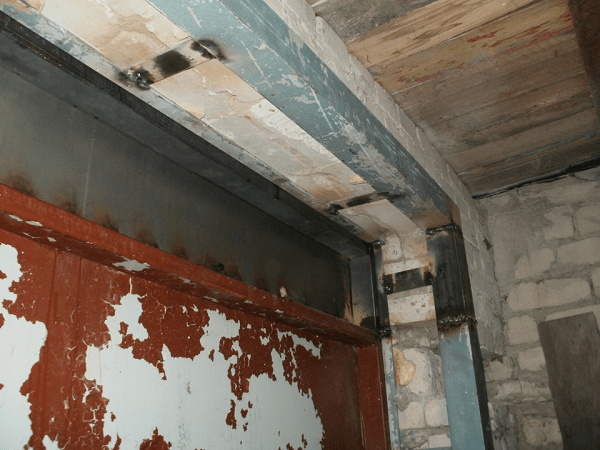

Как расширить и увеличить проем с помощью стального уголка

Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.

Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.

С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.

Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.

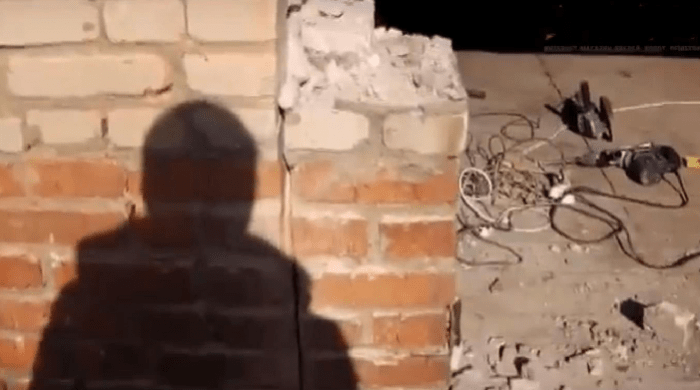

Разборка кладки как способ увеличить проем гаражных ворот

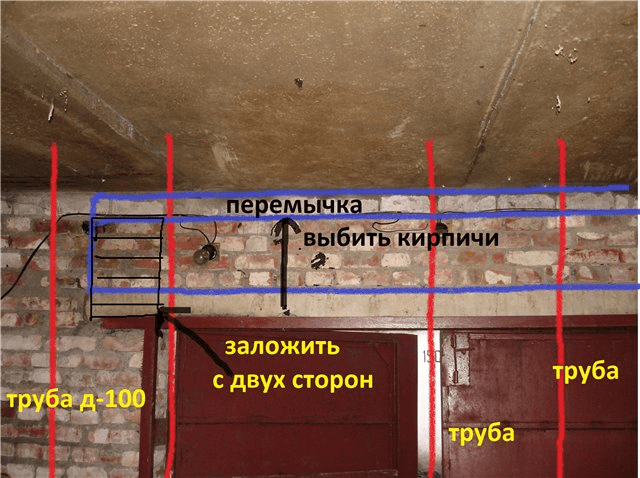

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

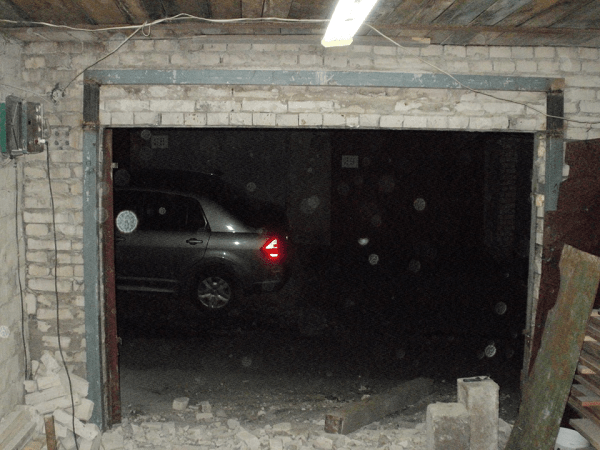

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.

Заключение

Подобный способ увеличить размер проема можно использовать, если над старыми воротами не более 4- 5 рядов кирпича, то есть высота потолка не более 240 см. Для более высоких фронтонов прочности двух уголков будет недостаточно, и более безопасным способом увеличить проем станет использование выносной двутавровой балки в качестве промежуточной опоры под плиты потолочного перекрытия.

Гаражные ворота постоянно переносят высокие нагрузки. Из-за своего веса и ветряных порывов они подвергаются проседанию и выгибанию. Если рама ворот деформирована, закрыть гараж не получится. В таком случае многие автомобилисты задаются вопросом о том, как поднимать ворота в гараже. Кроме того, выполнить данную процедуру может понадобиться в случае смены автомобиля.

Поднятие ворот гаража может потребоваться в следующих случаях:

фундаментное основание просело вместе со стеной, следовательно, исчезла возможность открытия створок, так как их низ зацепляется за отмостку;
произошло деформирование воротных петель либо они подверглись существенному износу, створки наклонились;
величина проема гаражной двери не позволяет парковать авто с большим клиренсом либо высокой посадкой кабины («Газель», «УАЗ-Патриот»).

Способы подъема ворот

Существуют разные методы подъема ворот кирпичного гаража. Нужно отметить, что при использовании определенных способов может понадобиться осуществление снятия двери с петель.

Ремонтные шайбы

Если воротные створки деформированы по причине провисания пары петель, нужно следовать таким рекомендациям:

Для поднятия опущенной створки требуется установить шайбы регулировки. Толщина выбирается при учете глубины, на которую провисают петли.
Для монтажа шайбы необходимо убрать створку с петель, поставить шайбу, вернуть створку на место.
Если нет возможности использовать шайбу подходящего размера, можно установить в петлю дополнительный шарик.

Уменьшение перемычки (поднятие рамы)

Один из самых трудных методов. Тяжелая конструкция из стали закреплена бетоном, потому, перед ее поднятием, нужно демонтировать воротные створки. Если фундаментное основание просело, требуется убрать 1-2 кирпича из кладки (зависит от высоты поднятия). Посредством перфоратора либо специального молотка с зубилом нужно убрать бетон из-под расположенных сбоку стоек рамы и балки порога.

С помощью лома, просунутого под центральную часть рамы, она поднимается на маленькую высоту. Вставляется клин, затем процедура повторяется для боков рамы. Боковые клинья вбиваются с противоположной стороны балки порога. После того, как промежуток между рамой и землей увеличивается до пяти-шести сантиметров, нужно использовать подкатной домкрат, способный поднять вес до пяти тонн. Посредством домкрата осуществляется дальнейшее поднятие рамы.

Аналогично приподнимают расположенную сверху балку рамы. После того, как часть кирпичной кладки выбита, выполняется отрез вертикально размещенных стоек и верха рамы. Отрез осуществляется выше мест закрепления петель.

Масса срезанной части рамы не превышает семидесяти килограмм. Ее можно приподнять стандартным домкратом, который установлен на порог. Промеж расположенной сверху планки и домкрата устанавливают бревно/брус. После этого проводится поднятие на необходимый уровень.

Изменить уровень порога

При использовании данного метода не понадобится демонтировать ворота. Не рекомендуется использовать этот способ, если низ рамы располагается почти на уровне земли. Понадобится монтировать горизонтально размещенные распорки (для временной фиксации рамы). Воротные створки открываются, после чего низ рамы убирается.

После этого выполняется выбивание части порога. Затем низ рамы, посредством сварки, возвращается на свое место, распорки вытаскиваются. Далее необходимо залить порог раствором цемента.

Подрезать полотно

Если створки стали касаться земной поверхности, и ворота сложно открывать, можно обрезать низ посредством болгарки. Для устранения щели, которая появится после обрезки, можно закрепить в нижней части резиновый уплотнитель либо кусок шланга.

Восстановление деформированного проема

Если проем при сооружении гаража был сделан неправильно, может проявляться боковое перекручивание створки. Главная причина деформирования – расположенная сверху каркасная балка. Понадобится отыскать точку напряжения в этой балке.

Если простукать балку по всей длине, можно найти точку напряжения. В ней материал балки начинает колебаться. Разрежьте это место болгаркой, посредством сварочного аппарата поставьте шину жесткости.

Увеличить проект гаражных ворот

Данный способ используется нечасто, так как является весьма трудоемким.

По высоте

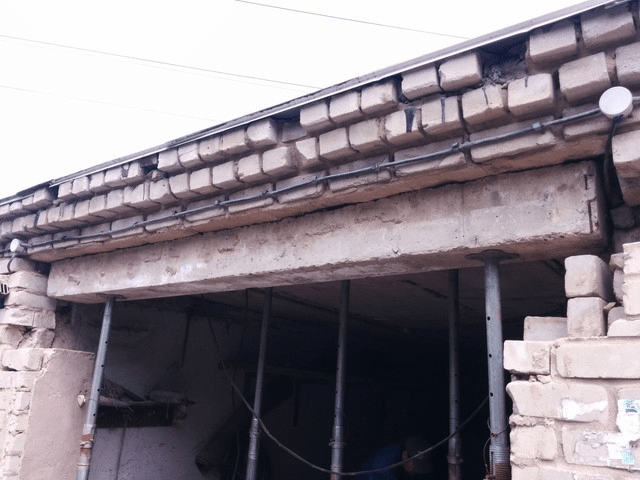

Сначала выполняется демонтаж расположенной вверху балки ворот. Поднятие плиты осуществляется посредством нескольких домкратов, устанавливаемых по ее краям. На и под домкраты нужно установить платформы, чтобы они устойчиво стояли на полу. На верхнюю платформу ставится балка из металла, служащая упором.

Плиту необходимо поднимать медленно (каждый край на десять сантиметров за раз). В появившийся зазор требуется ставить по два кирпича либо уголки из металла.

Каждая плита по очереди приподнимается на необходимый уровень. После этого под приподнятой крышей делается кладка кирпича.

В ширину

Для увеличения ширины проема понадобится монтировать горизонтально расположенную балку из 2 уголков (ширина полки – семьдесят пять миллиметров). Требуется создать разметку на передней стене над проемом.

Посредством перфоратора в стеновой поверхности создается отверстие шириной восемь миллиметров и глубиной, равняющейся ширине полки уголка. Выполняется штробление отверстия с внутренней части стены. От уголка отрезаются 3 части (по линии габарита), утапливаемые в созданное отверстие и свариваемые буквой «П».

Аналогично производятся работы с внешней стороны стеновой поверхности. Для предотвращения деформации сформированной рамы нужно повысить прочностные показатели и жесткость, наварив перемычки (поперечно).

Из-за особенностей конструкции створки, под сто кило весом, в открытом состоянии от собственной тяжести и порывов ветра проседают и выгибаются так, что закрыть ворота в гараже на подсевшую и деформированную раму, без рихтовки своими руками, практически невозможно. Приходится поднимать ворота, снимать и выравнивать петли.

Основная проблема с воротами гаража

Старые конструкции ворот гаража из листового пятимиллиметрового металла способны выдержать огромную нагрузку, при этом тяжеленная конструкция вывешивалась на раме из тавровой балки шириной до 20 см. Поднимать или ремонтировать приходилось не чаще, чем раз в 20 лет, и в основном из-за износа петель.

Поднять гаражные ворота или даже просто снять с петель самому, без помощи соседей, практически невозможно, поэтому подобные работы всегда выполнялись бригадой, как минимум, из трех - четырех человек. Современные ворота гаража приходится поднимать и снимать чуть ли не каждые пару лет, в основном из-за тонкого металла или безграмотной конструкции гаража:

Фундамент гаража под пороговой балкой просел вместе со стеной, соответственно,открыть створки стало невозможным, нижний край просто цепляется за отмостку;
Деформировались или износились петли ворот, появился наклон створок;
Размеры дверного проема гаража не позволяют парковать машины с высоким клиренсом или высокой посадкой кабины, например, Газели или VWT4, на худой конец, УАЗ-Патриот.

Важно! В большинстве случаев, чтобы выровнять или исправить дефект, приходится поднимать ворота в гараже и снимать их с петель.

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Совет! Если у вас нет навыка проведения сварочных работ, любую замену рамы или створок лучше доверить специалистам.

Как поднять ворота в гараже

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о, затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Поднятие рамы гаражных ворот

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Заключение

Дата: 2013-07-16 11:03:26
Потребность в поднятии ворот гаража может возникнуть в некоторых случаях. В качестве примера можно рассмотреть ситуацию, когда из-за слишком низкого их положения по отношению к земле конструкцию даже в летние месяцы нелегко открыть. Что тогда говорить о зиме, когда намерзший лед и снег препятствуют ее открытию? Конечно, как вариант можно просто подрезать конструкцию, а сам въезд забетонировать – так вы обеспечите естественный уклон и удаление воды. Однако этот метод подразумевает только уменьшение размеров изделия. А как поднять ворота в гараже? Давайте вместе постараемся найти ответ на этот непростой вопрос.

Для работы вам потребуются кирпич, швеллер, вода и сами ворота для гаража. Как видно, ничего особенного. Когда все будет под рукой, можно приступать к выполнению работы.

Приступая к работе

Рассмотрим ситуацию, когда возникает необходимость в сохранении настоящего уровня гаража, а также поднятии его ворот. Рассмотрим поэтапное выполнение операции. Вначале ворота гаража необходимо снять, после этого освободить раму. Далее удаляем несколько кирпичных рядов непосредственно над проемом и поднимаем сами ворота. В завершении на нижнем участке можно поднять отсыпку и вернуть конструкцию в первоначальное положение.

Теперь более подробно рассмотрим, как поднять гаражные ворота . Прежде чем снимать их с петель, вымойте раствор между кирпичами того ряда, до которого вы будете их снимать, и на его место установите швеллер или хотя бы надежный уголок. Эту операцию следует выполнить перед поднятием ворот в гараже. Так вы сможете сохранить конструкцию здания от разрушения, в противном случае последствия могут быть самыми печальными. Используя анкерные болты, надежно закрепите выбранный швеллер либо уголок.

Другие возможные проблемы

Иногда трудность может заключаться в высоте гаражных ворот. В этом случае проблема усложняется, поскольку ее устранение потребует определенного опыта и навыков в строительной области. Решение, которое мы предлагаем, разработано для кирпичных автодомиков. Выше вы можете прочесть подробное описание действий, для этого необходимо выбить один либо два ряда кладки. После этого требуется усилить полученный откос, после чего сама рама поднимается на необходимую высоту.

Давайте подведем итоги. Существуют различные способы решения проблемы поднятия гаражных ворот. Вы можете подобрать самый оптимальный вариант для вашей ситуации. Хочется повторить, что самым простым и легким методом увеличения просвета между гаражными воротами и полом является их подрезание с помощью болгарки.

Иногда после поднятия ворот на один-два кирпича значительно увеличивается просвет между ними и полом. Избавиться от этой проблемы можно различными способами. Один из них – бетонирование. Также можно установит порожек. В любом случае позаботьтесь, чтобы уклон был направлен из гаража на улицу. Если этого не сделать, вода во время дождя будет течь в гараж, наполняя его сыростью. А это, как известно, очень вредит автомобилю и самому помещению.
