Отвёртка является незаменимым инструментом каждого уважающего себя хозяина. Она есть практически в каждом доме, и необязательно нужно быть специалистом или мастером, чтобы уметь пользоваться ей. Люди начали обширно пользовать этим инструментом ещё в XVIII веке, и с тех пор отвёртка прошла значительные эволюционные изменения. Кроме того, что появились новые виды шлицов, также изменения коснулись рукояток, которые способны добираться до цели даже в труднодоступных местах.
Основные положения
Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:
Маркировочные обозначения
Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:
- Плоский - SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
- Крестообразный - PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
- Крестовый усовершенствованный - PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
- Шестиконечный - TORX. Обозначаются буквами Е4-Е44.
- Шестигранный - HEX (Hexagonal).
- Квадратный - Robertson.
- Треугольный - Tri-Wing.
Определяя, какой тип инструмента необходимо использовать, нужно также учитывать размер крепёжного элемента.
Некоторые виды специальных наконечников для отвёрток имеют пустую кругообразную выемку посередине шлицов, такие отвёртки называются «антивандальные», так как имеют узкий круг применения и имеются не у каждого человека в арсенале инструментов.
Разновидности рукояток
Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:
В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.
Нестандартные применения
Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент. Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте. Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:
- При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
- С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет. Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже. Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
- Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.
Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.
Восстановление крестовой отвёртки
Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.
Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта. Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.
Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки. Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки. Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.
Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.
Для проверки можно использовать любой саморез, если какая-то сторона наконечника не полностью входит в паз крепежа, то этот шлиц нуждается в доработке.
Отвертка как инструмент используется с древних времен. И даже сегодня нельзя представить ни одной отрасли промышленности и хозяйства, где бы этот простой, но полезный слесарный инструмент ни применялся бы в типичных ситуациях.
Отвертка относится к ручным слесарным инструментам, и применяется с целью отвинчивания и завинчивания крепежных элементов, в первую очередь имеющих резьбу, и оснащенных шлицем. То есть главным образом - для работы с шурупами и винтами.
Основные части отвертки - это металлический стержень с наконечником и ручка, рукоятка, которая может быть пластмассовой, деревянной, или металлической с резиновыми накладками . Таким образом, в самом простом виде, отвертка - это просто металлический стержень, оснащенный наконечником для надежной фиксации инструмента в шлице, а также ручкой, которую удобно держать в руке при орудовании этим нехитрым инструментом, и которая при этом не проскальзывает. Большинство уважающих себя мужчин всегда имеют в своем домашнем хозяйстве хотя бы одну отвертку, или достаточно серьезный их набор.
Рукоятка типичной отвертки имеет диаметр от 10 до 40 мм, в зависимости от размера самой отвертки и от специфики сферы ее применения. Чем больше диаметр рукояти, тем больший крутящий момент можно передать на шлиц, поэтому чем шире шлиц, тем шире, как правило, и рукоять. Для работы с мелкими деталями предназначены маленькие отвертки, с маленькими узкими рукоятками, дабы не сорвать случайно шлиц или резьбу.
Крупные отвертки служат для работы с крупными винтами и шурупами, и иногда, помимо просто толстой ручки, имеют на ней специальное отверстие, куда вставляется дополнительный стержень, служащий рычагом, и позволяющий повысить крутящий момент.
Что касается наконечников, то у качественных отверток они изготавливаются из особых износостойких сплавов, например из молибденовых сталей или из хром-ванадия. Это необходимо для того, чтобы значительные механические напряжения не привели инструмент в негодность раньше времени, то есть для продления срока службы отвертки.
В зависимости от типа шлица головки винта или шурупа, отвертки оснащаются различными типами наконечников, главным образом - прямым (шлицевым) или крестообразным , - это два наиболее популярных вида наконечников самых распространенных отверток, применяемых во все времена. Есть и другие типы наконечников, и о них мы поговорим далее.
Наиболее простой, он является исторически первым видом шлица отвертки, и используется с 16 века.
Следующий тип наконечника - крестообразный , его изобрел в 1933 году американец Джон Томпсон, предложивший такие винты, которые бы фиксировали жало отвертки в центре головки, и выталкивали бы его, когда винт закручен. Данный тип наконечников именуется сегодня «Филлипс», поскольку Генри Филлипс, предприимчивый инженер, основавший компанию Phillips Screw Company, сразу выкупил патент Томпсона, и в 1937 году внедрил технологию винтов и отверток с крестообразными наконечниками на производстве Кадиллаков, а позже, во время второй мировой, такие винты стали применяться при создании военной техники.
Это усовершенствованный наконечник «Филлипс», который в 1966 году запатентовала все та же компания Phillips Screw Company. В отличие от первого варианта, данный шлиц не является самовыталкивающимся он имеет большую глубину посадки, применяется с винтами, обладающими большими головками и при работе с саморезами.
Кроме стандартного крестового наконечника, здесь добавлены острые лучи на краях, дополнительно фиксирующие крепежный элемент, и позволяющие передать еще больший крутящий момент. Благодаря шлицам «Позидрив», мебельное производство, строительное производство, и многие другие, стали обладать более надежными крепежами.
Позволяет еще более усилить крутящий момент. Данный тип наконечника был разработан в 1936 году немецкой фирмой «Innensechskantschraube Bauer & Schaurte». Другое название такого наконечника «INBUS», в быту «инбусовый ключ». Головка крепежного элемента имеет форму шестигранника, и усилие получается до 10 раз больше, чем с крестообразным решением. Кроме того, отвертка из углубления не выскальзывает.
Это шестилучевой звездообразный шлиц. Широко распространено применение винтов под этот тип наконечника в производстве разнообразной электронной аппаратуры, бытовой техники, а также в машиностроении. Данный тип наконечника был разработан в 1967 году компанией Textron, с целью закручивания крепежных элементов повышенной прочности, и со значительным крутящим моментом при затяжке.
Встречаются сегодня и особые наконечники, применяемые для винтов и шурупов специальных назначений. Например, может потребоваться огромное усилие затяжки при небольшом размере головки, или просто эстетически красивый вид. Специальные типы наконечников и рассмотрим далее.
Его в 1958 году запатентовала компания Phillips Screw Company, когда для сборки широкофюзеляжных самолетов потребовался шлиц, не требующий осевого давления в процессе затяжки. Сегодня такие отвертки продаются свободно, а винты с головкой под Tri-Wing применяются, например, в фирменных зарядных устройствах NOKIA с защитой от разборки.
Он был зарегистрирован вместе с Tri-Wing, той же компанией. Применяются винты с этим типом шлица только в авиастроении, однако отвертки под него свободно продаются сегодня.
Шлицы типа One-way встречаются на винтах в общественных местах, где таким способом препятствуют вандализму. Шлиц односторонний, и наконечник отвертки позволяет только его закручивание, ввинчивание и затяжку. Выкрутить элемент при помощи отвертки будет невозможно, придется приваривать ключ или высверливать более удобный шлиц под более простую, удобную отвертку.
Применяют там, где важны как эстетика, так и защита от вандализма, например в гражданских лифтах. Наряду с этим типов наконечников и шлицев, встречаются и шлицевые плоские наконечники с прорезью. Функциональное назначение аналогично. Часто винты под такие отвертки применяются в бытовой технике, не допускающей вмешательство дилетантов.
В отличие от обычного Torx, наконечник отвертки под этот шлиц имеет отверстие в центре.
Безусловно вне зависимости от типа наконечника, вне зависимости от типа шлица, для которого предназначена та или иная отвертка, размеры здесь могут разными. Для прямых наконечников это ширина и глубина, для других - диаметр шурупа. Для Torx - cтандартизированный номер и т.д.
С течением времени отвертка претерпела ряд усовершенствований. Например очень удобны отвертки, оснащенные храповым механизмом , так называемой «трещоткой». Благодаря такому решению работа с отверткой становится более комфортной. Не нужно перехватывать рукоятку, поскольку в одном направлении стержень свободно проходит без усилия, возвращая руку без необходимости ее разжимать или перевставлять наконечник отвертки в шлиц. Можно просто работать одной рукой, а направление свободного возврата стержня настраивается специальным рычажком или муфтой.

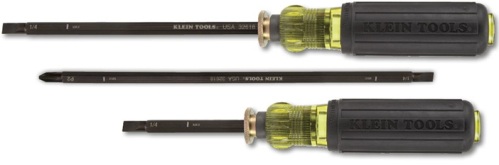

Популярны наборы с наконечниками . Отвертка в них представляет собой стержень с рукояткой, на конце которого вместо наконечника установлен битодержатель в форме зажима, либо квадратного или шестигранного наконечника. В комплекте идет набор бит (сменных наконечников) разных типов и размеров. В итоге имеем одну отвертку и комплект наконечников к ней - компактно и практично.
Как правило, стержень отвертки имеет длину от 10 до 20 см, но для труднодоступных мест иногда требуется большая длина, а иногда - наоборот, меньшая. Здесь на помощь приходят отвертки с изменяемой длиной стержня. Обычно это выдвижной стержень, который погружается в ручку и надежно фиксируется в более удобном положении специальным механизмом.
Стержень отвертки не обязательно должен быть круглым, он может быть и квадратным и шестигранным, что позволяет вращать отвертку не обязательно рукой, но и гаечным ключом, что позволит добиться более значительного крутящего момента.
Если условия работы связаны с электрическим напряжением вблизи рабочей зоны, или сами крепежные элементы оказываются под опасным напряжением, то следует выбрать отвертку с диэлектрическим покрытием стержня и с защитой ручки. Такие отвертки имеют маркировку, которая отражает уровень напряжения, от которого защита гарантирована.
Когда шлиц винта загрязнен, приходится по отвертке стучать. Не каждая отвертка это выдержит. Поэтому есть специальные отвертки с пяткой на ручке для нанесения ударов молотком . В таких отвертках металлический стержень полностью проходит через ручку, и на конце имеет расширение в форме пятки.
Для работы с точными приборами, где требуется подкрутить регулировочный резистор, настроить небольшой конденсатор регулируемой емкости, подкорректировать индуктивность дросселя, перемещая сердечник, применяют отвертки, изготовленные полностью из керамики или пластмассы , чтобы не допустить искажений в .
Не обошла отвертки и электрификация. Сегодня на рынке можно встретить электрические отвертки , такие как шуруповерты, пневмоотвертки, дрели - все это прогрессивные решения, позволяющие облегчить слесарные работы.
Появление отвертки, как строительного инструмента, связано с 16 веком еще в момент появления оружия. До наших времен дошли их плоские разновидности. Сегодня в каждом доме наверняка найдется хотя бы одна отвертка. Все их виды покупать нет необходимости, а чтобы понять, какое именно исполнение отвертки нужно, достаточно ознакомиться с существующими разновидностями и их особенностями.
Без такого инструмента не обойтись при замене выключателя, розетки, а также во время ремонта бытовых устройств. Многие скажут, что вместо отвертки лучше приобрести шуруповерт, однако для выполнения мелкого ремонта шуруповерт обычно не используют, так как проще достать отвертку и затянуть пару саморезов и винтов при замене розетки.
Устройство и принцип действия
Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:
- Ручка отвертки должна обеспечивать удобство ее применения, однако существуют и другие функции ручки, связанные с индикацией и эргономичностью. Разные виды инструмента дают возможность выбрать удобное исполнение для работы в разных местах. Например, ручка может быть короткой или длинной, шестигранным, круглым и другим сечением. Материалом рукоятки может быть дерево, пластик или резина, в зависимости от вида и назначения инструмента. Рукоятка также бывает выполнена в виде пистолета, либо Т-образной формы.
- Стержень дает возможность выбрать отвертку для конкретных условий работы. От длины стержня зависит доступная глубина отверстия, в котором находится винт или саморез. Но в труднодоступных и узких местах слишком длинный стержень не даст возможность корректно работать инструментом, в этом случае длинный стержень можно считать недостатком.
- Тип шлица (лопатки) наконечника зависит от вида крепежного элемента, который требуется завинтить. Названия крепежных деталей зависят от формы шлица – винт, саморез, шуруп и т.д. Ранее наиболее популярными были отвертки с прямым шлицем в виде лопатки, так как крепежные детали имели соответствующий паз на головке. В настоящее время все чаще применяют другие виды шлицев – крестовые, шестигранные, Torx, звездочка и т.д. Важным фактором является твердость и прочность наконечника, чем выше эти параметры, тем долговечнее будет инструмент. Чтобы при завинчивании крепежной детали шлиц не соскальзывал, на него наносят специальное напыление, позволяющее повысить коэффициент трения.
Принцип действия отвертки основан на ее устройстве.
Порядок работы
- Вставить шлиц в риски самореза, шурупа или винта.
- Вкрутить крепежную деталь по часовой стрелке.
- Выкрутить – против часовой стрелки.
- На рукоятке могут быть кнопки для включения различных дополнительных функций.
Виды
В торговой сети все чаще появляются новые виды винтов и саморезов, имеющих разные насечки на головке. В зависимости от этого инструмент также совершенствуется, и появляются новые виды. Не стала исключением и отвертка. Сегодня существует большой ассортимент такого инструмента разной конструкции и формы. Многие из них используются применительно к определенным видам работ. Рассмотрим отвертки, которые широко распространены, и приобрели большую популярность в разных видах работ.
По форме шлица наконечника отвертки делятся на:

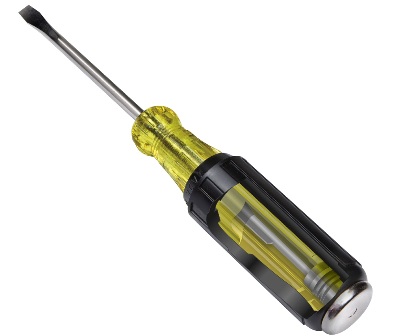

- Плоская , имеет маркировку SL. Названия этой отвертки могут различаться: прямошпилевая, плоская, прямошлицевая, прямая. Форма рабочего жала выполнена в виде плоской лопатки и служит для работы с простыми винтовыми соединениями. Это наиболее популярный вид шлица в быту для крепления домашней утвари или электромонтажных работ. Недостатком плоских отверток является невозможность центровки наконечника, который часто выскальзывает из головки винта.
- Крестовая , маркируется РН. Имеет крестовое конусообразное жало, грани которого входят в шлиц крепежного элемента соответствующей формы. Пазы крестовой формы расположены под углом 90 градусов между собой. Такой инструмент применяют для соединения различных деталей оборудования, автомобилей и т.д. Крепление отличается высокой надежностью. Коническая форма шлица позволяет значительно увеличить опорную поверхность соприкосновения с головкой крепежной детали, что является преимуществом по сравнению с обычной плоской отверткой. Воздействие на головку винта происходит по четырем краям. Недостатком является большая вероятность повреждения шлицов винта, из-за воздействия на него в узкой области.
- Крестообразная с направляющими , маркируется PZ. Этот профиль шлица выполнен в виде двух крестов, которые смещены друг относительно друга на 45 градусов, для более плотного вхождения в головку крепежной детали. Такая форма позволяет создать дополнительные опорные грани. Дополнительный крест по размеру меньше основного креста, а также имеет меньшую глубину, что обеспечивает устойчивость и стабильность инструмента в работе. Крестообразные отвертки с дополнительными насечками используются при сборке мебели и других ответственных работах. Недостаток этого профиля шлица аналогичен обычному крестовому профилю.
- Шестигранная
(маркировка – НЕХ). Этот вид инструмента имеет шестигранную форму поверхности наконечника, которая позволяет прикладывать значительно большее усилие вращения на крепежные детали, по сравнению с крестообразными наконечниками. Такие отвертки чаще всего применяют для электромонтажных работ.
Существует три вида шестигранных отверток, отличающихся формой наконечника:
— с внутренним шестигранным выступом, служащим для фиксации шурупов с соответствующей головкой. Недостаток – головка шурупа быстро приходит в негодность из-за высокой деформации;
— с внешним шестигранным выступом по ободу, используется для крепления винтов с неутопленными головками, иногда применяется вместо гаечного ключа;
— виброусточивые , с отверстием в наконечнике. Это отверстие совпадает с соответствующим выступом на головке крепежной детали, что придает устойчивость отвертки при работе в условиях повышенной вибрации.
- Звездообразная
(маркировка – TORX). Имеет форму наконечника в виде шестиконечной звезды, используется для ремонта разнообразных видов устройств. В последнее время такая форма крепежных элементов набирает все больше популярности. Преимуществами такого вида наконечников являются:
— возможность приложения высокого крутящего момента, по сравнению с другими видами;
— нет выскальзывания наконечника с головки винта, в отличие от классических плоских отверток;
— нет повреждений шлица головки винта;
— повышенный срок эксплуатации инструмента из-за небольших радиальных усилий, что достигается особой геометрической формой шлицевых лепестков.Существуют разные исполнения звездообразных наконечников: «Torx плюс » и «Torx », которые служат для разных крепежных элементов. Внешне их форма похожа, но отличие состоит в форме лепестков звезды – у «Torx плюс» они сплющены, а у обычного Torx – закругленные. Имеется также и виброзащищенные исполнения звездообразных наконечников отверток, в центре которых имеется отверстие для совмещения его с аналогичным по форме штырем винта. Это позволяет работать в условиях высокой вибрации.
- Квадратная . Сечение шлица наконечника выполнено в виде квадрата, имеет четыре поверхности, которые находятся между собой под углом 90 градусов. Опорная поверхность, через которую передается усилие, небольшая, поэтому такой инструмент не подходит для передачи большого момента вращения. В нашей стране такие отвертки не нашли широкого применения, однако в Америке они имеют большую популярность. Такая форма шлица ранее была распространена на винтах крепления в старинных автомобилей.
Существуют также виды отверток, которые различаются своим назначением для определенных условий работы. Они снабжены специальными приспособлениями.
Отвертка с гибким валом
В тесных условиях работы это приспособление очень удобно. Его используют в работах по сборке мебели и в других труднодоступных местах.
Универсальная отвертка
Этот инструмент дает возможность устанавливать на стержень разные наконечники, которые могут храниться как внутри рукоятки, так и в отдельном футляре, в зависимости от исполнения и завода изготовителя.
Диэлектрическая отвертка
Такая отвертка применяется при электромонтажных работах на электрооборудовании, находящемся под опасным для человека напряжением. Рукоятка и стержень такого инструмента покрыты специальным изоляционным материалом, рассчитанным на определенную допустимую величину напряжения. Чаще всего это значение указывается на рукоятке.
Отвертка с храповым механизмом
С помощью такого храпового устройства стержень инструмента может вращаться только в одну сторону. Это позволяет выкручивать винт без извлечения инструмента из его головки. С помощью специального рычага можно изменить направление вращения.
Аккумуляторные
Такая электрическая отвертка по своему устройству аналогична . Но имеются свои отличия:
- Масса.
- Устройство.
- Мощность.
Значительно меньшая мощность этого инструмента вполне оправдана, так как она не служит для сверления отверстия, и крепления мощных шурупов и винтов в особо прочные материалы, например, в дуб. Это дает возможность использовать компактный аккумулятор и небольшой электрический моторчик. Поэтому габариты и масса инструмента невелики.
Электрическая отвертка в комплекте также может иметь несколько различных наконечников для установки их в патрон.
Маркировка
Чтобы определить назначение и вид отверток, следует уметь разбираться в их маркировке. В таблице изображены наиболее распространенные формы шлицев наконечников и их обозначения. Крестообразные отвертки с разными крестами имеют свою таблицу соответствия, в которой обозначены размеры крепежа и инструменты, к которым их можно применять.
В следующей таблице обозначены зависимости диаметра стержней и их длины от номера инструмента.
Имеется и другая зависимость – диаметра внешней резьбы винтов от номера инструмента:
Также можно заметить, что некоторые виды отверток содержат в обозначении как буквы, так и цифры. Например, РН 4 х 120, где РН – обозначает прямую отвертку, 4 – номер инструмента, означающий диаметр винта, 120 – длина стержня. Маркировка может включать в себя данные о материале рабочей части инструмента.
Еще сравнительно недавно в обиходе строителя или домашнего мастера присутствовал исключительно один тип отвертки, наконечник которой напоминал тупое зубило – сегодня такая отвертка называется прямошлицевой и используется весьма редко. Ей на смену пришли отвертки другого типа, как, в принципе, и сами винты с болтами. Видов современных отверток весьма много, и большинство из них являются достаточно востребованными в домашнем хозяйстве и ремонте – они имеют разное назначение, с которым мы и будем разбираться в данной статье. Вместе с сайтом сайт мы изучим виды современных отверток и определимся с их назначением.
Как выбрать отвертку фото
Виды отверток: что мы знаем об этом инструменте
В жизнь человека отвертка вошла примерно в XVI веке вместе с появлением такого крепежного элемента, как винт. Поначалу она представляла собой некоторое подобие гаечного ключа, но впоследствии, когда головка винта приобрела более или менее современный вид и получила такой конструктивный элемент, как шлиц, отвертка превратилась в самостоятельный класс инструмента. Мудреные головы даже разделяют его на составляющие элементы.
Некоторые отвертки, а вернее даже их рукоятки, на конце могут оборудоваться металлическим наконечником – он может быть либо плоским (это ударная отвертка, по которой можно бить молотком), либо шестигранным. Последняя разновидность предназначена для создания максимального крутящего момента.
Какие бывают отвертки: типы наконечников
На современном рынке существует пять наиболее часто используемых типов наконечников отверток.
Кроме вышеперечисленных типов отверток, а вернее форм их наконечника, встречаются и другие варианты – так сказать, специализированные. Нередко они разработаны производителями фирменной продукции, которые стараются защитить свои изделия от подделки и несанкционированного ее вскрытия неспециалистами.
Как выбрать отвертку: что указано в маркировке
Любые строительные материалы и инструменты маркируются не просто так, потому что кому-то так захотелось. В буквенно-числовой код маркировки закладывается некоторый смысл – понимая его, об изделии и его назначении можно сказать многое. Состоит этот код из букв, которые указывают на тип наконечника отвертки, а также цифр – это ее размер, из которого следует следующее.
И это еще не все – номер отвертки также может указывать и на диаметр винта, который можно выкрутить с ее помощью.
- №0 – предназначена для винтов диаметром до 2мм.
- №1 – применяется в паре с винтами диаметром от 2,1 до 3мм.
- №2 – с ее помощью крутят винты диаметром от 3,1 до 5мм.
- №3 – для винтов 5,1-7мм.
- №4 – тяжеловесы применяются для работы с винтами диаметром от 7,1мм и больше.
И для наглядности простой пример – PH2*120. Это не что иное, как крестообразная отвертка с диаметром стержня 6мм и длиной 120мм.
Разновидности отверток: универсальный вариант
Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня. Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие.
Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.
Универсальная отвертка фото
И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.
И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.
Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и , которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой , толку от которого будет намного больше.
Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.
Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях, представлены на рисунке.
А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».
Принятая в технической литературе маркировка таких отверток следующая: SL , («Slotted») – шлицевая. Например, маркировка SL 5,5 – означает, что отвертка имеет ширину лезвия 5,5 мм), а маркировка SL 0,5x4 – толщина лезвия (шлица) - 0,5 мм, а ширина 4 мм.
B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».
PH («Phillips»). Это обозначение произошло от названия американской фирмы Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL .
С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».
Общепринятая техническая маркировка: PZ («Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН . Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).
D) Отвертка «звездочка». Почему она так называется – видно из рисунка.
Техническое обозначение: Torx . Она запатентована патент американской компанией @Camcar Textron USA@. Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН
Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx .
F) Отвертка - «шестигранник».
Техническая маркировка: Hex . Такие отвертки больше похожи на ключи и применяются для закручивания винтов с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).
Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.
G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа Hex .
H) Еще одна экзотическая отвертка – «отвертка-трилистник».
Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.
I) Редкая «крестовая асимметричная отвертка».
В технической литературе обозначается, как Torq . Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.
K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.
Размеры шлицев
Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) - различные глубину и ширину.
Шлицы других форм - могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено соответствие обозначений крестовых отверток и размеров крепежных деталей.
Таблица 1

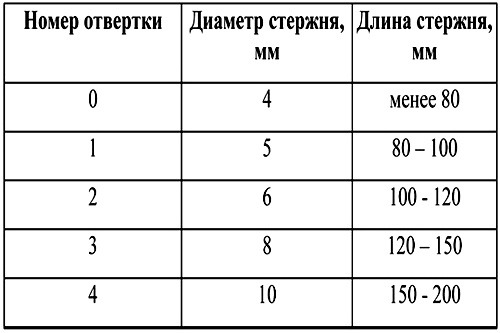

Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.
Таблица 2.
|
Номер отвертки |
Диаметр стержня, мм |
Длина стержня, мм |
