Схема установки металлочерепицы. Металлочерепица монтаж: инструкция по выполнению работ. Металлочерепица: технология монтажа

Металлочерепица - наиболее популярный кровельный материал, удачно совмещающий в себе не только надежность и долговечность, но и эстетическое восприятие строения. Монтаж кровли из металлочерепицы требует строгого соблюдения технологии работ.

Когда монтаж крыши из металлочерепицы завершен, удалите мягкой щеткой строительный мусор и обработайте места срезов и царапин с помощью краски из баллончика.

Из спецодежды вам понадобятся:

• перчатки;
• защитные очки;
• обувь с мягкой подошвой.

Из инструментов необходимо подготовить:

• шуруповерт;
• степлер строительный;
• молоток;
• рулетку с тряпичной лентой;
• электролобзик;
• ножовку с мелкими зубьями;
• ножницы по металлу ручные или электрические высечные;
• ручную дисковую электропилу с твердосплавными режущими элементами.

Внимание: при работе с металлочерепицей запрещено использование болгарки и любых отрезных устройств с абразивными режущими элементами, поскольку это ведет к выгоранию и отслаиванию защитного полимерного слоя листа!

В противном случае вы не только снижаете эксплуатационные свойства крыши, но и автоматически теряете гарантию производителя металлочерепицы.

Выполнение замеров и расчет материалов

Из металлочерепицы

Лист металлочерепицы имеет верхний и нижний рез, то есть расстояние от соответствующего края листа до гребня волны, равные обычно 50мм. Площадь волн без учета верхнего и нижнего реза является полезной площадью листа. Чтобы посчитать количество рядов необходимых листов по горизонтали необходимо наибольшую длину ската по коньку или по карнизу разделить на полезную ширину листа, учитывая нахлест в одну волну. Количество листов в ряду можно вычислить путем деления общей длины листов в ряду на полезную длину листа. Общая длина листов равна длине ската от конька до карниза с учетом свеса на 40-50мм. В местах примыканий скатов, ендов, наклонного конька длина должна полностью покрывать все скосы.

При выборе длины листа учите, что на коротких длинах коэффициент расширения металла меньше, соответственно, меньше натяжение металла и вероятность срыва саморезов, разбалтывания отверстий и разрушения в этих местах металла. Рекомендуемая специалистами длина листа металлочерепицы - 4-4,5м.

Для минимизации отходов до покупки металлочерепицы сделайте чертеж крыши, разложите по полученной схеме листы с учетом стыков таким образом, чтобы волны составляли единое полотно по всей площади кровли.

При расчете количества рулонов гидроизоляции общая площадь кровли делится на покрываемую площадь рулона с учетом перехлестов 15-20см.

При расчете количества утеплителя общая площадь кровли умножается на 0,2м (рекомендуемая толщина утеплителя).

При расчете доборных элементов необходимо учитывать величину горизонтального нахлеста в 10см (для нижней ендовы - 30см).

Количество саморезов планируется исходя из нормы расхода 8 штук на 1м2 металлочерепицы/1м погонный доборных элементов.

Все расчеты производят с округлением в большую сторону.

Правила возведения стропильной системы

Схема висячия стропильная система двухскатной крыши.

При планирование стропильной системы учитывают особенности формы кровли, ветровую и снеговую нагрузку. Для крыши из металлочерепицы специалисты рекомендуют расстояние между стропилами 600-900мм. В качестве материала для стропил подойдут древесные породы с влажностью не более 18-22%. Предварительно все деревянные элементы стропильной конструкции, включая обрешетку и дополнительные усиливающие планки, необходимо обработать противопожарным и антисептическим составами.

Если планируется утепление кровли, для создания дополнительной межстропильной вентиляции в боковой верхней части стропил с шагом в 30см сверлятся отверстия диаметром до 2,5см.

Старая стропильная конструкция также может являться основой для крыши из металлочерепицы.

До возведения стропильной системы (в том числе если будет осуществляться на старую кровлю) убедитесь в прямоугольности крыши, сравнив длины скатов по диагоналям, проверьте горизонтальность карниза, конька, изломов. Монтаж стропил осуществляют с учетом выявленных погрешностей.

По строительным нормам - 14°. В условиях снежных зим и дождливого климата рекомендуемый угол наклона - 20-30°.

Монтаж карнизной и лобовой досок, подшивка карниза

Обычно монтаж кровли предполагает наличие либо карнизной, либо лобовой доски.

Варианты узлов черепичной кровли.

Карнизная доска усиливает жесткость конструкции и крепится в специальных пазах, выпиленных в стропилах во избежание увеличения высоты стропильной конструкции. Если монтаж водостока предполагает использование длинных крюков, на карнизной доске необходимо выпилить под них соответствующие пазы. Установка длинных крюков осуществляется до монтажа металлочерепицы. Короткие крюки обычно используют, если монтаж металлочерепицы завершен. Их крепят на лобовую доску, которая прибивается к торцу стропил. Этот элемент выполняет усиливающую и защитную функции.

Для подшивки карниза на стену на уровне нижнего края лобовой доски горизонтально набивается брусок. Затем между ним и лобовой доской выполняется обрешетка в виде поперечных брусков, на которую затем крепится подшивочный материал (совпадающий по цвету и материалу с металлочерепицей профнастил, сайдинг или софиты).

Основное правило при подшивке карниза - обеспечение свободного притока воздуха в подкровельное пространство за счет вентиляционных зазоров. Рекомендуемое соотношение общих площадей вентиляционных зазоров и кровли составляет 1/100, распределение зазоров по кровле осуществляется пропорционально площадям отдельных ее элементов.

Вентиляционные зазоры предусматривают либо между панелями подшивки (за исключением софитов, имеющих перфорацию), либо оставляют один сплошной зазор между стеной и крайней подшивочной панелью. Во избежание попадания в подкровельное пространство птиц и насекомых зазоры закрывают решеткой с мелкими ячейками.

При укладке гидроизоляции необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков.

Гидроизоляционная пленка защищает подкровельное пространство от проникновения влаги и грязи, обладая при этом паропроницаемостью. Запрещено при устройстве крыши из металлочерепицы применять в качестве гидроизоляционного материал на битумной основе!

При необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков от карниза до вентилируемого уплотнителя конька крыши за счет вентиляционных зазоров между металлочерепицей и гидроизоляцией, а также между гидроизоляцией и утеплителем (двухконтурная вентиляция).

Гидроизоляционную пленку раскатывают, не переворачивая, от карниза к коньку внахлест (не менее 150мм, а в местах стыка скатов - не менее 200мм) и крепят строительным степлером. Места перехлеста необходимо изолировать специальной лентой на клейкой основе. Обратите внимание, чтобы места нахлестов приходились на деревянные элементы стропильной конструкции и обрешетки.

Чтобы исключить натяжение и обрыв пленки вследствие уменьшения ее размеров от холода и «игры» стропил, необходимо укладывать ее с провисом 10-20мм по краю ног стропил. Если вы используете гидроизоляцию антиконденсатного или классического типа, необходима двухконтурная вентиляция с зазором 30-50 мм в каждом контуре. При использовании супердиффузионных мембран достаточно одноконтурной вентиляции - между мембраной и металлочерепицей.

Слой гидроизоляции должен на 200мм выступать за линию стен, а по торцам покрывать торцевые доски. Нахлест на стены таких элементов крыши, как печные и вентиляционные трубы, должен быть не менее 50мм с укладкой дополнительного слоя вокруг.

Устройство обрешетки, монтаж нижней ендовы

Для кровли с межстропильным шагом 900мм для обрешетки подойдут доски с сечением 30х100мм, а с шагом 600мм - с сечением 25х100мм. В случае увеличения расстояния между стропилами при устройстве обрешетки используют поперечные доски большего сечения - 50x100мм или 50x150мм. Высота сечения самой нижней (начальной) планки обрешетки должна быть больше высоты остальных планок на высоту волны листа, так как на нее ложится верх ступени металлочерепицы. Она крепится строго параллельно карнизу. Вторая обрешетина крепится с шагом 280мм, а все последующие - с шагом 350мм.

Место крепления коньковой планки необходимо усилить двумя дополнительными планками с шагом 50мм. Толщина подконьковой доски должна быть на 10-15мм больше толщины остальных досок обрешетки для создания вентиляционного зазора.

Вокруг выступающих элементов кровли делают сплошную обрешетку. В местах стыка скатов (ендовах) обрешетка тоже должна быть сплошной на расстоянии 300мм от оси в обе стороны и совпадать по уровню с остальной обрешеткой. По образованному досками желобу укладывают гидроизоляцию, поверх которой крепят ендову саморезами на расстоянии 300мм друг от друга. Нахлест при стыке ендов не должен быть менее 100мм. Нижняя ендова должна выходить на карнизную доску.

Монтаж листов металлочерепицы

Схема монтажа листов металлочерепицы.

Подъем листов металлочерепицы на крышу осуществляют с помощью веревок по двум направляющим лагам, скрепленным поперечными досками. В процессе монтажа хождение по металлочерепице допускается исключительно в местах прогиба волны и только по контуру обрешетки.

Каждый лист металлочерепицы имеет капиллярный паз для стока воды, который при монтаже накрывается последующим листом. Обычно начинают укладку с той стороны, где не нужно обрезать лист. Монтировать листы можно как слева направо, так и наоборот с наложением в одну волну, закрывая капиллярный паз с левой стороны листа.

Основные правила укладки металлочерепицы

1. Стыковка «по волнам» для защиты крыши от бокового ветра. Саморезы в месте стыковки вкручивают в гребень стыкуемой волны чуть ниже линии штамповки. В первую очередь затягивают продольные стыки.
2. Стыковка «по рядам» с креплением саморезами в каждую волну.
3. Независимо от того, насколько крыша геометрически сложна, все листы металлочерепицы выравниваются строго по линии карниза со свесом 45-50мм. Стыкуемые листы следует сперва соединить между собой, лишь слегка «прихватив» верхний край каждого к обрешетке одним саморезом. Только убедившись в корректном наложении прямоугольника на скат, следует вкрутить остальные саморезы и окончательно закрепить состыкованный ряд.

Для используют кровельные саморезы с ЭПДМ прокладкой и защитным слоем в тон кровли стандартных размеров 4,8х28мм. Вкручивание производят в местах прилегания листа к обрешетке в основание волны перпендикулярно обрешетке до состояния слегка сжатой прокладки, стальную стружку удаляют щеткой с мягкой щетиной.

К начальной планке обрешетки листы крепят над ступенькой через волну, а к последующим обрешетинам - через продольную волну в каждую вторую поперечную максимально близко к линии штамповки. Листы со стороны торцевой доски крепят в каждую волну. Коньковую планку крепят к металлочерепице в гребень волны саморезами с шагом 800мм.

Образующуюся при стыковке четырех листов точку утолщения убирают либо срезав часть угла, либо слегка выпрямив капиллярный паз.

Установка торцевой планки, верхней ендовы и планок примыкания

Гидроизоляционный слой укладывается на торцевую доску, а его край закрывается торцевой планкой, которая крепится к торцевой доске саморезами от карниза к коньку с шагом 350мм и с нахлестом 100мм.

Торцевая планка крепится таким образом, чтобы перекрывать верхний гребень волны. Если в процессе монтажа получилось, что на фронтон пришелся нижний гребень, можно подогнуть края листа вверх.

Осуществляя монтаж верхней ендовы, соблюдайте основное правило - саморезы вкручиваются таким образом, чтобы исключить их прохождение через середину нижней ендовы. В противном случае гидроизоляционный слой будет нарушен. Между ендовой (планками примыкания) и металлочерепицей укладывают саморасширяющийся уплотнитель.

Монтаж коньковой планки и снегозадержателя

Гидроизоляционный слой вдоль всего подконькового пространства должен иметь разрыв не менее 50мм для беспрепятственного испарения влаги. В местах точечных вентиляционных отверстий обязательно ложится уплотнитель. Монтировать коньковую планку следует с нахлестом в 100мм от торца на торцевые планки с выступом края на 20-30мм путем крепления в верхний гребень и обрешетку через волну. Во избежание задувания снега под конек между листами металлочерепицы и коньковой планкой устанавливают аэроролик, а торцы закрывают заглушками.

Для предотвращения лавинообразного схода с крыши снега необходима . Еще на стадии устройства обрешетки предусмотрите в предполагаемых местах крепления этого элемента опоры, подложив под гребень волны специальные бруски. осуществляют параллельно карнизу с креплением под второй поперечной ступенью листа металлочерепицы.

Кровля из металлочерепицы также нуждается в заземлении в целях обеспечения безопасности всего строения в целом.

Когда из металлочерепицы завершен, удалите мягкой щеткой строительный мусор и обработайте места срезов и царапин с помощью краски из баллончика. Через 3 месяца эксплуатации кровли проверьте состояние саморезов, в случае необходимости подтяните расшатавшиеся.

ВНИМАНИЕ! Перед началом работ убедитесь в том, что гидроизоляция смонтирована в соответствии с правилами устройства гидроизоляции.

Особое внимание уделите карнизному свесу кровли.

На рисунках приведены примеры организации вывода конденсата с гидроизоляционной пленки на карнизном свесе.

На первом рисунке показан способ вывода гидроизоляционной пленки на специальный капельник конденсата. В этом случае вся влага будет гарантированно выведена за габариты карнизной «коробочки».

На втором рисунке показан способ вывода гидроизоляции в карнизную «коробочку». В этом случае конденсат может капать из щелей подшивки карнизного свеса. Этот случай неприменим при повышенных требованиях к внешнему виду подшивки карниза или при «лепном карнизе».

Корректного способа вывода в водосточный желоб не существует.

При шаге стропил 600–900 мм применяйте для обрешетки обрезную доску 100х25 мм. Начинайте с монтажа карнизной доски, линия карниза должна быть прямой (проверяйте по «шнурке») и строго горизонтальной.

ВНИМАНИЕ! Если вы ошиблись с монтажом карнизной доски, скорее всего, надо будет переделать ВСЮ шаговую обрешетку.

В качестве карнизной доски примените утолщенную на 10–15 мм доску. Также можно использовать штатную доску, увеличив ее толщину компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей металлочерепицы производства Grand Line® подойдет рейка 50х20. Первую доску шаговой обрешетки смонтируйте с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм, проверяя шаг от первой доски шаговой обрешетки через каждые 5 рядов.

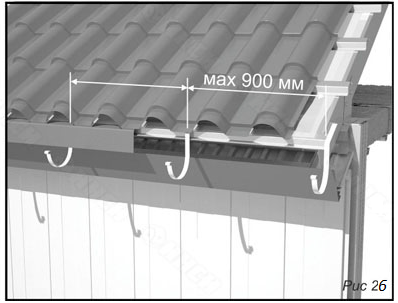

Смонтируйте на карнизную доску длинные крюки водосточной системы, обеспечив уклоны в соответствии с проектом. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (схема 1). Компенсирующая рейка монтируется между крюками. На утолщенной карнизной доске, перед установкой крюков, вырезаются пазы под ножку крюка. В случае, когда металлочерепица уже смонтирована, применяют короткие крюки, которые монтируют на лобовую доску. Чтобы лавинный сход снега с кровли не сорвал водосточный желоб, смонтируйте первый крюк на лобовую доску так, чтобы внешний край крюка был ниже воображаемой линии продолжения карнизной доски на 20 мм (схема 2).

ВНИМАНИЕ! Для корректного монтажа коротких крюков водосточных систем Grand Line 125/90 и 150/100 лобовая доска должна быть обрезана вертикально.

ВНИМАНИЕ! Если лобовая доска отделана пластиковой фаской, перед монтажом крюков в фаске необходимо сделать вырезы под крюки.

Карнизную планку монтируйте на карнизную доску поверх крюков водосточной системы с нахлестом не менее 20 мм друг на друга, соединяя их между собой по линиям отбортовки или просто внакладку.

При монтаже металлочерепицы можно двигаться как слева направо, так и справа налево. При монтаже слева направо следующий лист надо подсовывать под ранее закрепленный на скате. При монтаже справа налево следующий лист надо накладывать на ранее закрепленный на скате. В обоих случаях для обеспечения качественной стыковки по волнам сначала скрепите листы между собой саморезами «начерно» через один-два ряда для обеспечения оптимальной стыковки листов друг с другом, затем закрутите остальные и только после этого зафиксируйте монтируемый лист на скате.

При стыковке листов металлочерепицы по рядам на скате появятся места стыковки между собой «четырех углов» листов металлочерепицы.

Наиболее корректным способом расположения листов является такой, при котором над двумя «углами листов» с капиллярными канавками будут расположены два «угла листа» с «накрывающим краем». Для этого сначала состыкуйте пару листов по рядам, а затем пристыкуйте к ним сбоку пару следующих листов.

Допускается и другой способ монтажа: сначала смонтируйте состыкованные по волнам нижние листы, а затем смонтируйте верхние листы. При этом возникнет незначительное утолщение точек стыковки «четырех углов».

Причина такого утолщения понятна из рисунка. Для устранения такого утолщения нужно на одном из нижних листов слегка «выпрямить» капиллярную канавку ниже линии штамповки или срезать небольшой фрагмент угла, что незначительно усложняет монтаж.

При разработке профиля металлочерепицы не предусматривалась возможность монтажа листов металлочерепицы «вразбивку» с разнесением друг относительно друга стыков по волнам и стыков по рядам. Большое количество стыков, обозначенных на рисунке цифрой 2, может привести к «набеганию» сдвига линий штамповки друг относительно друга и нарушению «прямоугольности» набранного из листов металлочерепицы ската. В единичных случаях, например, при подходе к краю ската или при обходе препятствий, такой стык листов, обозначенный на рисунках цифрой 1, допустим.

На рисунках в нижней части страницы показан способ выведения на скат воды с фартука мансардного окна. На левом рисунке видно, что вода с фартука мансардного окна стекает на специально обрезанный нижний лист. На правом рисунке показан следующий шаг: фартук мансардного окна накрыт специально обрезанным по ширине боковым листом, нижняя часть которого накрывает фартук мансардного окна и доходит до штатного стыка листов металлочерепицы по рядам. Нижний и боковой листы вырезаны из одного листа металлочерепицы, и за счет «наложения» частей листа друг на друга в месте выхода фартука суммарная длина уменьшилась на один модуль. Если при «раскладке» листов металлочерепицы лист, из которого вырезаны нижний и боковой лист, не был «удлинен» на один модуль, его можно удлинить одномодульным листом.

Типичной ошибкой является «встраивание» фартука мансардного окна в боковой надрез на листе металлочерепицы, при котором на краю надреза на поверхности ската останется дыра. Маленькая, но дыра.

ВНИМАНИЕ! При необходимости «встроить» в скат мансардное окно, трубу (расположенную существенно ниже конька) или слуховое окно, подготовьте по два одномодульных листа металлочерепицы на каждый встроенный в кровлю элемент.

При любых способах стыковки между собой листов металлочерепицы эти листы будут собраны в прямоугольник, у которого будут равны между собой боковые стороны, верхний и нижний края, а также диагонали. Точное соответствие друг другу этих размеров определяется, в основном, качеством профилирования. «Растянуть» в ширину, «удлинить», превратить собранный из листов металлочерепицы «прямоугольник» в «трапецию» или «ромб» невозможно. Попытки «растянуть» или «сжать» укладку листов за счет стыка неизбежно приведут к визуальному «выпячиванию» линий стыка.

От правильности позиционирования на скате первого листа зависит, насколько точно «прямоугольник», собранный из листов металлочерепицы, ляжет на скат. Повернуть, передвинуть, растянуть «прямоугольник» не получится. Монтируя первый лист, вы задаете линию карниза, обе линии фронтонов и линию конька. Главная линия – линия карниза. Она хорошо просматривается и не прикрыта никакими планками!

Начиная монтаж металлочерепицы, «прицеливайтесь» в карнизную линию. При монтаже первых 3–4 листов нижнего ряда тщательно скрепляйте листы между собой и минимально крепите их к обрешетке.

Если при проверке обнаружено отклонение от карнизной линии, откорректируйте положение листов, закрепите их и продолжайте монтаж ската.

Окончательный крепеж листов металлочерепицы проведите в соответствии с ранее приведенными Правилами.

Перед монтажом торцевых планок смонтируйте по линиям фронтонов опорные доски, как показано на рисунке. Закрепите торцевую планку к скату в точках соприкосновения с вершинами волн в каждую вторую волну и с торца к опорной доске в соответствии с предварительно сделанной разметкой. Торцевые планки соединяйте друг с другом по линиям отбортовки или внакладку с нахлестом не менее 2 см.

Если ширину ската не «подгоняли» под размер волны металлочерепицы, лист может подойти к одному из фронтонов нижней частью волны. При этом штатная фронтонная планка не накроет гребень. Откорректируйте, если это возможно, величину фронтонного свеса или смонтируйте дополнительную страховочную кровельную планку, изготовленную специально для этого места. Смонтируйте, при необходимости, универсальный уплотнитель между страховочной кровельной планкой и листом металлочерепицы.

ВНИМАНИЕ! Убедитесь в том, что реализованы все запланированные мероприятия по организации подкровельной вентиляции.

Для предотвращения задувания снега под конек смонтируйте между металлочерепицей и планкой конька аэроэлемент конька/хребта.

Для этой цели может использоваться универсальный или профильный уплотнитель, который устанавливается между металлочерепицей и планкой конька. В этом случае для обеспечения подкровельной вентиляции рекомендуется устанавливать точечные коньковые, либо скатные вентили КТВ.

Полукруглый конек рекомендуется использовать для углов наклона кровли не более 35°. Подгонка полукруглого конька для монтажа на более крутых углах не предусмотрена. Для оформления начала и окончания конька используйте плоскую заглушку, для окончания хребта – конусную. Заглушки закрепите саморезами или заклепками до монтажа коньковой планки.

На стыке двух хребтов и конька, в верхней точке вальмы, используйте Тройник Y - образный для полукруглого конька. Он может использоваться для кровель с углами α в диапазоне 60-90°, β – 135-150°. Стык коньковых планок закройте гидроизоляционной пленкой и самоклеящейся лентой. Смонтируйте Тройник поверх коньков и зафиксируйте его саморезами.

Монтаж начните с одного из торцов, конек смонтируйте поверх торцевых планок, край конька выпустите наружу на 2–3 см. Детали плоского конька состыковывайте друг с другом внакладку с нахлестом не менее 10 см или по жестяницкой технологии. Детали полукруглого конька состыковывайте друг с другом по линиям штамповки.

Для плоского конька подгоните угол к углу наклона кровли, загибая или разгибая его по линиям, указанным на рисунках. Крепежные полки коньков в «свободном» состоянии должны соответствовать углам наклона скатов.

При углах наклона крыши больше 45 градусов место расположения подконьковой доски и способ крепления конька существенно зависят от конкретного значения угла наклона крыши. На этапе монтажа обрешетки смоделируйте узел конька для вашего случая сочетания угла наклона крыши и модели планки конька. Это единственный надежный способ получить хороший результат или своевременно обнаружить ошибку при заказе металлочерепицы.

В большинстве случаев вам надо будет смонтировать выше верхней доски шаговой обрешетки дополнительную подконьковую доску, обеспечив при этом зазор между подконьковыми досками соседних скатов не менее 80 мм для обеспечения подкровельной вентиляции. Толщина этой доски должна быть на 10–15 мм больше толщины досок шаговой обрешетки. (см. Правило крепления №4).

Правила монтажа металлочерепицы на трапециевидных и треугольных скатах

ВНИМАНИЕ! Убедитесь в работоспособности гидроизоляции и возможности реализовать запланированные мероприятия по обеспечению вентиляции подкровельного пространства.

Помимо брусков контробрешетки вдоль стропил прикрепите такие же бруски вдоль хребтов в плоскости скатов по обе стороны хребтов.

Смонтируйте карнизную доску и доски шаговой обрешетки. Сформируйте узел карниза, включая монтаж крюков водосточной системы, капельника конденсата и карнизной планки.

Подготовьте к монтажу листы металлочерепицы, предназначенные для каждого ската в соответствии с «раскладкой» листов. Как и при монтаже прямоугольного ската, в первую очередь необходимо выровнять нижние листы по линии карниза (на рисунке приведен пример начала монтажа с левого края).

Листы металлочерепицы по косым линиям вдоль хребтов обрезайте так, чтобы расстояние между резанными листами на соседних скатах составляло 60–80 мм. Монтаж ведите снизу вверх, располагая стыки по рядам в общую линию в соответствии с раскладкой.

Монтаж на хребты коньковых планок ведите снизу вверх. Подгоните коньковые планки к образованному скатами углу. Нижнюю часть прямого конька обрежьте в соответствии с заданными линией хребта углами. В нижней части полукруглого конька смонтируйте пластмассовую или стальную заглушку хребта, предварительно подогнав ее по месту.

Следите за тем, чтобы ось коньковой планки строго соответствовала оси хребта. Ось хребта нетрудно определить для случая одинакового угла наклона соседних скатов. При разных углах наклона соседних скатов ось хребта определить сложнее. Обязательно определите ось хребта и крепите коньковые планки в строгом соответствии с осью.

Только в этом случае вы сможете красиво состыковать в верхней части хребты и конек. В большинстве случаев стык двух хребтов и конька вы красиво сделаете с применением пластмассового У-тройника. В случаях, когда У-тройник не подойдет для такого стыка, примените окрашенные самоклеящиеся ленты, применяемые обычно для устройства примыканий при работе с цементно-песчаной или керамической черепицей. При хороших жестяницких навыках вы сделаете красивые стыки хребтов и коньков из плоского листа с применением саморезов, заклепок и герметика.

Правила устройства ендов

ВНИМАНИЕ! Убедитесь в том, что гидроизоляция вдоль ендовы смонтирована правильно, оставлены пропуски для воды и мелкого мусора вдоль контробрешетки ендовы, отсутствуют надрывы и механические повреждения гидроизоляции.

Смонтируйте в ендове по дополнительной доске между досками шаговой обрешетки. Подготовьте нужное количество планок ендов и смонтируйте их снизу вверх с нахлестом 200–300 мм. Нижнюю планку ендовы обрежьте чуть ниже линии карниза и сделайте на ней отбортовку по линии карниза. Смонтируйте вдоль отбортовок планок ендовы и под коньком универсальный уплотнитель.

Обрежьте по разметке листы металлочерепицы, граничащие с ендовой. Листы не должны доходить до осевой линии ендовы 60–100 мм с каждой стороны. При креплении обрезанных листов допускается закручивать саморезы в «штатные места», расположенные на 10–15 мм ниже линии штамповки в нижней части волны, через лист металлочерепицы и через планку ендовы не ближе 250 мм от оси ендовы. В этих местах листы металлочерепицы касаются плоскости, на которой лежат планки ендовы. При этом саморезы, прошедшие через лист металлочерепицы и через планку ендовы, плотно прижмут лист металлочерепицы к планке ендовы в точках крепления саморезами. При отступе от «штатных мест» в точках крепления между листом металлочерепицы и планкой ендовы останется зазор, что может привести к протечкам через планку ендовы в точках прохождения через нее саморезов.

В случае, если проектом предусмотрен монтаж декоративной накладки ендовы, смонтируйте ее, двигаясь снизу вверх с наложением ее частей друг на друга не менее чем на 10 см.

Закрепите саморезами 5,5х19 планки ендовы верхней к верхним точкам примыкающих к ней листов металлочерепицы.

ВНИМАНИЕ! Если дом расположен в лесу, демонтируйте время от времени накладки ендовы и прочищайте водяной канал.

Устройство ендовы, начинающейся на скате и заканчивающейся на скате

ВНИМАНИЕ! Специалисты компании Вестмет рекомендуют убедиться в том, что гидроизоляция вдоль ендовы смонтирована правильно, оставлены пропуски для воды и мелкого мусора вдоль контробрешетки ендовы, отсутствуют надрывы и механические повреждения гидроизоляции.

Смонтируйте в ендове по дополнительной доске между досками шаговой обрешетки. Подведите лист металлочерепицы к боковой стене слухового окна следующим образом:

• обрежьте примыкающий к боковой стене слухового окна лист металлочерепицы по длине таким образом, чтобы линия вашего реза была выше выхода ендовы на скат не менее чем на 200 мм (оставшаяся часть листа металлочерепицы может быть использована для продолжения монтажа с добавлением к нему одномодульного листа с целью выхода на общую линию стыковки листов по рядам);
• для подводки листа к боковой и передней стенкам слухового окна сделайте вырезы по размерам слухового окна и смонтируйте лист металлочерепицы;

На лист металлочерепицы вдоль стенок слухового окна смонтируйте универсальный уплотнитель.

Установите на карнизный свес слухового окна карнизную планку. Смонтируйте в ендове заранее подготовленные планки ендовы. Обрежьте нижнюю часть планки ендовы по карнизу и по линии выхода на скат. При необходимости придайте форму краю ендовы, выходящему на скат, с целью обеспечения плотного наложения планки ендовы на лист металлочерепицы. Допускается слегка выровнять киянкой нижний лист металлочерепицы.

При удлинении ендовы обеспечьте нахлест 200–300 мм в зависимости от угла наклона скатов. В верхней части состыкуйте листы левой и правой ендовы с применением жестяницких приемов или на саморезах с применением герметика. От тщательности подготовительных работ в этом месте зависит защита линии конька слухового окна от попадания воды с верхнего ската. Смонтируйте вдоль отбортовок ендовы универсальный уплотнитель.

Приготовьтесь к монтажу листов металлочерепицы с косыми резами на большом скате.

Если вы применяете оставшуюся от бокового листа металлочерепицы часть, доведите на ней нижний рез до вида штатного и добавьте к ней одномодульный лист с целью доведения уровня верха листа до общей линии стыковки по рядам на скате.

Подготовьте к монтажу первый лист основного ската над ендовой. Его нижняя часть обязательно должна быть ниже линии выхода ендовы на скат. Наложите подготовленный лист на ранее смонтированный ниже ендовы лист металлочерепицы, при этом нахлест листов составит не менее 200 мм, а лист ендовы будет зажат между монтируемым и ранее смонтированными листами. Смонтируйте все листы, граничащие с ендовой.

Убедитесь в том, что зазоры между резаными листами и осевой линией ендовы составляют по 60–100 мм.

При креплении обрезанных листов допускается закручивать саморезы в «штатные места», расположенные на 10–15 мм ниже линии штамповки в нижней части волны через лист металлочерепицы и через планку ендовы не ближе 250 мм от оси ендовы. В этих местах листы металлочерепицы касаются плоскости, на которой лежат планки ендовы. При этом саморезы, прошедшие через лист металлочерепицы и через планку ендовы, плотно прижмут лист металлочерепицы к планке ендовы в точках крепления саморезами.

При отступе от «штатных мест» в точках крепления между листом металлочерепицы и планкой ендовы останется зазор, что может привести к протечкам через планку ендовы в точках прохождения через нее саморезов.

ВНИМАНИЕ! Не допускается закручивать саморезы на расстоянии меньше 250 мм от оси ендовы.

В случае, если проектом предусмотрен монтаж декоративной накладки ендовы, смонтируйте ее, двигаясь снизу вверх с наложением друг на друга не менее чем на 10 см.

ВНИМАНИЕ! Запрещается монтировать уплотнитель между листами металлочерепицы и декоративной накладкой ендовы.

Закрепите декоративные накладки ендовы к верхним точкам примыкающих к ней листов металлочерепицы.

ВНИМАНИЕ! Убедитесь в том, что саморезы крепления накладки ендовы не повредили смонтированные ранее планки ендовы.

Накладка ендовы декорирует косые резы металлочерепицы и уменьшает вероятность задувания снега между листами металлочерепицы и ендовой. Вода, собранная со скатов, попадает под накладку ендовы и течет по линии сгиба ендовы. Прошлогодние листья, попавшие на кровлю, также попадают под накладку ендовы и при достаточном зазоре между резаными краями металлочерепицы будут смыты водой вдоль планок ендовы.

Правила обхода труб и иных препятствий

При обходе труб и других препятствий на кровле вам предстоит решить две задачи:

• первая задача заключается в том, чтобы «перехватить» воду со ската над трубой, «разогнать» ее направо и налево, «провести» вдоль трубы и «выпустить» на скат под трубой;
• вторая задача заключается в том, чтобы не пропустить в дом и вывести на крышу воду, спускающуюся по стенкам трубы.

Для решения этих задач вокруг трубы надо:

• приготовить и смонтировать металлический фартук, часть которого расположена в плоскости крыши и закреплена на ней же, а часть поднимается вдоль трубы на 150-200 мм выше полости крыши;
• поверх фартука смонтировать планку примыкания в штробу или внакладку.

ВНИМАНИЕ! Убедитесь в том, что труба оштукатурена на нужную вам высоту. После монтажа фартука часть трубы под фартуком станет недоступной. Убедитесь в том, что гидроизоляция заведена на боковые грани трубы, а на скате выше задней грани трубы в гидроизоляцию встроен водоотводящий желобок (не дальше 0,8 м от задней грани трубы).

Смонтируйте над задней гранью трубы дополнительные доски обрешетки на длине ската примерно 50 см. Обрежьте левый и правый примыкающие к трубе листы металлочерепицы по длине таким образом, чтобы линии ваших резов были над линиями штамповки, и расстояние от верхней грани трубы до этих линий штамповки было не менее 150 мм. Оставшиеся части листов металлочерепицы могут быть использованы для продолжения монтажа с добавлением к ним по одномодульному листу с целью выхода на общую линию стыковки листов по рядам.

Отметьте на боковых гранях трубы линии на 150 мм выше плоскости верха кровельного покрытия, переведите эти линии на переднюю и заднюю грани трубы, при этом вы узнаете требуемую высоту подъема нижнего и верхнего фартуков.

Подготовьте нижнюю и боковые (правую и левую) детали фартука. Правильно сделанные детали:

• поднимаются на боковую грань трубы на 150 мм;
• заходят на скат не менее чем на 200 мм;
• боковыми частями правая и левая детали фартука заходят за ближайший гребень волны металлочерепицы;
• нижней частью боковые детали фартука доходят до низа нижней детали фартука;
• верхней частью боковые детали фартука уходят выше задней грани трубы на 150–200 мм.

Соедините 3 детали фартука между собой и закрепите саморезами нижний фартук на металлочерепице.

Выровняйте киянкой листы металлочерепицы в тех местах, где они будут накрыты верхней деталью фартука. Подготовьте верхнюю деталь фартука. Правильно сделанный фартук:

• заходит на нижнюю грань трубы до разметочной линии;
• по бокам накрывает боковые детали фартука;
• вверху по скату заканчивается отбортовкой вверх.

Соедините верхний фартук с боковыми по жестяницкой технологии. При необходимости места соединения деталей фартука покройте герметиком. В верхней части фартука смонтируйте универсальный уплотнитель.

Верхние листы металлочерепицы должны иметь горизонтальный штатный рез в нижней части, а в верхней части - доходить до общей линии стыковки по рядам на скате или до общей линии конька.

Если вы примените оставшиеся от боковых листов части, доведите на них нижние резы до вида штатных нижних резов и добавьте к ним по одномодульному листу с целью доведения уровня верха листов до общей линии стыковки по рядам на скате.

Наложите эти листы поверх фартука, при этом верхняя деталь фартука будет зажата между монтируемыми и ранее смонтированными листами.

ВНИМАНИЕ! Типичной ошибкой является монтаж верхней детали фартука в надрез металлочерепицы, как показано на нижнем рисунке, поскольку надрез расположен на линии стока воды.

Для предотвращения попадания воды с боковых граней трубы под фартук жестко закрепите по периметру трубы поверх фартука планку примыкания, зазор между планкой примыкания и боковыми гранями трубы закройте герметиком, заложив его в специально прорезанную штробу или в наружную отбортовку планки.

Перед монтажом этой планки примыкания обработайте киянкой верхние части отбортовок к боковым граням трубы. В некоторых случаях планка примыкания может быть закрыта впоследствии штукатуркой.

Для герметизации примыканий используйте специальные кровельные герметики так, как показано на рисунке.

Изготовить фартук в этом случае проще, чем в предыдущем, потому что есть возможность завести верхнюю деталь фартука под конек поверх листов металлочерепицы вместо встраивания этой детали в скат между листами металлочерепицы. Иногда этим приемом пользуются и для обхода труб, расположенных в 3–5 метрах от конька, над трубой прямо под конек уходит плоский лист. Надежно, но некрасиво, поскольку полоска плоского непрофилированного листа над трубой выпадает из общей картины ската.

Это самый простой случай, причем ширина трубы значения не имеет.

Особое внимание уделите соединению между собой боковых фартуков разных скатов и герметизации примыкания коньков к трубе.

Обход трубы или иного препятствия, расположенного на скате, ширина препятствия превышает 80 см

Этот случай сложнее предыдущих. Вам потребуются навыки, полученные при обходе труб шириной менее 80 см, и навыки, полученные при устройстве ендов с выходом на скат.

Поверх ската сделайте «разуклонку», гарантированно уведите воду направо и налево от трубы. «Разуклонка» представляет собой два дополнительных ската, покрытых металлочерепицей, с ендовами с выходом на скат. Если труба неширокая, например 1,2 м, скаты «разуклонки» нет смысла покрывать металлочерепицей, достаточно плоского листа.

В предыдущих разделах были рассмотрены только прямоугольные трубы.

При обходе круглой трубы принципы встраивания фартука в кровлю остаются такими же, как описано выше. Для соединения деталей фартука с трубой требуются профессиональные жестяницкие навыки. Современные утепленные круглые трубы из нержавеющей стали, как правило, комплектуются специальным переходным фартуком-колпаком.

Иногда по недоразумению труба попадает в ендову, на поток воды, собранной с двух скатов.

Кровельщик с хорошими навыками жестянщика найдет способ надежно провести воду даже мимо трубы, стоящей в ендове. Начинающим кровельщикам лучше не экспериментировать и пригласить на этот участок работы опытного жестянщика, например, специалиста по фальцевым кровлям, или добиться переноса трубы из ендовы.

• Правила обращения с металлочерепицей, резки и крепления
• Правила монтажа металлочерепицы
• Правила устройства примыканий и дополнительных элементов

1. Правила монтажа металлочерепицы

На сегодняшний день металлочерепица стала одним из самых популярных материалов, используемых в качестве кровельного покрытия. Она заслужила свою популярность за счёт своей долговечности, прочности, приемлемой стоимости и отличного внешнего вида. Кроме того, монтировать его достаточно просто, если знать основные правила, которые должны быть соблюдены. При этом крепление металлочерепицы – одна из важнейших операций, определяющих надёжность всей конструкции в будущем.

Что важно знать, прежде чем приступать к работе

Как правильно крепить листы металлочерепицы к обрешётке

Сама обрешётка – конструкция из деревянных досок одинакового размера, которая монтируется на одинаковом расстоянии друг от друга (оно должно совпадать с шагом используемой металлочерепицы). Доски, расположенные под коньком и у карниза чаще всего имеют большую толщину без поддержания обязательного расстояния между досками на скате.

В процессе выполнения крепления листов материала на скате крыши необходимо закручивать саморезы по линии, расположенной ниже на 10-15 мм от линии штамповки между гребнями. В том случае, когда обрешётка была выполнена правильно, в полном соответствии со всеми схемами и инструкциями, саморезы можно закручивать в любое штатное место, так как там обязательно должна быть доска. Для большей уверенности в том, что всё выполняется правильно, стоит посмотреть видео по теме (даже если работа не будет выполняться своими силами).

Металл на досках укладывается всегда без технологического зазора, поэтому листы металлочерепицы будут гарантированно с высокой надёжностью прижаты к обрешётке без деформации материала. Стоит заметить, что крепления при этом не будут заметны, так как всегда будут находиться в тени такой “ступеньки”.

Два способа стыковки листов

В ходе монтажа возможно использование нескольких эффективных способов выполнения стыковки отдельных листов металлочерепицы: по волнам или по рядам. В первом случае решаются задачи защиты плоскости кровельного материала от бокового ветра и однородности и “цельности” внешнего вида ската. При этом все саморезы должны быть закручены в каждом из рядов ниже штамповочной линии, в секторе от гребня до наружной кромки верхнего листа.

Если же выполняется стыковка по рядам, она согласно инструкции монтажа, делается на досках шаговой обрешётки (крепежи размещаются на досках в каждой волне). Когда речь идёт обо всей площади ската, крепления распределяются равномерно. При этом движение ведётся от карниза к коньку, а фиксация производится в каждой третьей волне со сдвигом в любую сторону на одну волну листа, когда происходит переход на следующий ряд для продолжения крепления.

Как крепить листы по линии карниза

Формирование карнизного узла с выступающим за край листом (примерно на 50 мм) на сегодняшний день применяется особенно часто. В этом случае вся вода после дождя попадает непосредственно в жёлоб, поэтому деревянные элементы конструкции остаются надёжно защищёнными от брызг, что оказывает значительное влияние на их долговечность. Саморезы в этом случае, согласно инструкции, должны быть вкручены через одну волну на 70 мм выше штамповочной линии.

Важно учитывать: чтобы нижние волны не проседали вниз, при таком способе, необходимо крепить её к доске большей толщины в сравнении с остальными на 15-20 мм. Расстояние между центрами первой шаговой и карнизной доски, при ширине 100 мм, составит 250 мм.

Также этот узел можно сформировать так, чтобы штатный рез металлочерепицы располагался поверх карнизной доски (в этом случае дождевая вода будет попадать в водостоки непосредственно с неё). Чаще всего к такому способу прибегают в некоторых сложных для кровельщиков ситуациях, когда речь идёт о ступенчатых карнизах или нарушениях геометрии кровли на данном участке.

Подход к коньку: крепление металлочерепицы

В верхней точке конструкции обрешётка всегда заканчивается опорной доской конька. При выполнении этой операции требуется монтаж дополнительной подконьковой доски, таким образом, обеспечивая зазор от 80 мм между такими же досками соседних скатов, который выполняет большую роль для организации вентиляции кровли.

Эффективным способом для выведения планки конька на торцевую часть всей конструкции поверх планок является монтаж опорной доски, которая на 15-20 мм толще в сравнении с другими используемыми для строительства кровли материалами обрешётки.

Только так можно избежать “просадки” конька кровли по отношению к линии торцевой планки.

Крепление хребтовой (коньковой) планки выполняется саморезами по самым высоким точкам кровельного материала. Расстояние между креплениями составляет до 0,8 м. При этом стоит заметить, что все точки фиксации будут расположены на равном расстоянии от кровельной обрешётки, поэтому при затягивании саморезов, деформации планки конька не будет.

Крепление в торцевой части ската

В первую очередь необходимо закрепить по торцевым линиям скатов кровли в каждой волне материала в штатных местах листы металлочерепицы. Затем, для того чтобы закрепить торцевую планку, нужно к высшим точкам каждого из листов зафиксировать её через одну волну материала. Шаг между креплениями, как и при подходе к коньку, не более чем через 0,8 м.

В этих местах крепёж будет заметен, поэтому желательно чётко соблюдать равные расстояния между ними (лучше всего предварительно сделать разметку).

Когда требуется дополнительное крепление при помощи саморезов

Основной задачей в данном случае становится противодействие конструкции ветровым нагрузкам. В связи с этим необходимо обеспечить повышенную надёжность крепления на следующих участках :

1. листы металлочерепицы между собой при применении способа крепления:
   • по волнам (1);
   • по рядам (2).
2. листов к обрешётке:
   • по линии карниза (3);
   • по линии конька (4).
3. вдоль торцевой линии (5)фиксируются листы на досках.

Инструкция по монтажу металлочерепицы: от А до Я

В данной статье будет рассказано о том, как выполнить монтаж металлочерепичной кровли, приведена подробная инструкция по строительству конструкции кровли и укладке непосредственно материала.

Для более подробного ознакомления можно также просмотреть видео – инструкция по монтажу металлочерепицы.

Кровля является одной из важнейших частей всей конструкции дома. Она служит достаточно долго, не требуя при этом серьезных капиталовложений и сложного ухода в процессе эксплуатации. На долговечность кровли в первую очередь оказывает влияние отсутствие скопления влаги в виде пара и воды, что достигается путем оборудования качественной вентиляции и утепления пространства под кровлей, особенно в случае крыши с мансардой и утепленным чердаком.

В случае холодного чердака конструкция кровли чаще всего уже включает в себя достаточно качественную вентиляцию, которая тем не менее должна выполняться с соблюдением технологии, которую также описывает инструкция по монтажу металлочерепицы – видео.

Влага, входящая в состав окружающего воздуха, способна нанести конструкции наибольший вред. Суточные и сезонные перепады температур вызывают образование конденсата на металлочерепице и прочих элементах конструкции.

В зимний период разности температур в материале утеплителя могут достигать несколько десятков градусов, что также вызывает оседание влаги из содержащегося в воздухе пара. Понижение температуры приводит к повышению давления водяных паров со стороны помещений в пространство под кровлей, при этом холодный воздух удерживает меньше пара, чем теплый.

Насыщение утеплителя влагой приводит к снижению его качеств, кроме того, скопления влаги вызывают коррозию кровельной конструкции. Помимо воздуха влага может попадать в утеплитель с талой и дождевой водой. Просматривая монтаж: металлочерепица – видео, следует помимо защиты от дождя также обратить внимание на защиту от снега, который при сильном ветре может падать в горизонтальном направлении.

Строительство мансардной металлочерепичной кровли желательно выполнять в следующем порядке:

1. Система стропил и промежуточная обрешетка;
2. Мансардное помещение;
3. Пароизоляционная пленка;
4. Материал утеплителя;
5. Контробрешетка под металлочерепицу и гидроизоляция;
6. Обрешетка;
7. Доски ветровые;
8. Монтаж ендов;
9. Крюки под желоба;
10. Карнизы;
11. Укладка металлочерепицы;
12. Тройники, коньки и заглушки коньков;
13. Трубы и выходы вентиляции;
14. Выходы канализации и антенн;
15. Планки ветровые;
16. Переходные мостики, лестницы, снегозадержатели;
17. Желоба и комплектующие;
18. Вороники или приемники воды;
19. Различные трубы и комплектующие;
20. Очистка и окраска покрытой поверхности.

Монтаж гидроизоляции и системы стропил

1 – слой пароизоляции; 2 – материал утеплителя; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 11 – обрешетка; 20 – потолок

Монтаж металлочерепицы своими руками: видео рекомендует выбирать межстропильное расстояние в районе от 60 до 90 см. Увеличение данного расстояния требует в дальнейшем использования досок обрешетки большего сечения. Для изготовления стропил используют брус, минимальное сечение которого составляет 150х50 мм.

Производители рекомендуют укладывать утеплитель, используя для этого все доступное пространство, при этом производители пленки чаще всего рекомендуют выполнять между утеплителем и гидроизоляцией зазор, позволяющий проветривать теплоизоляцию, удаляя влагу.

Гидроизоляция и обрешетка:

3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – слой гидроизоляции; 11 – обрешетка; 23 – обрешетка начальная

Монтаж металлочерепицы: видео – инструкция рекомендует поступать следующим образом:

1. Набивают на стропилах промежуточную обрешетку, высота которой – 50 мм;
2. Временно крепят к ней при помощи строительного степлера гидроизоляцию, окончательное крепление впоследствии выполняется при помощи реек контробрешетки, что позволяет существенно расширить выбор пленок гидроизоляции;
3. Гидроизоляцию раскатывают параллельно карниза в горизонтальном направлении. При укладке следующего слоя соблюдают нахлест, составляющий как минимум 150-200 мм, если уклон кровли 30° и более, либо 250 мм, если угол уклона составляет 12-30°, в случае хребтов вальмовой кровли нахлест гидроизоляции следует дополнительно увеличить на 50 миллиметров;
4. Стыки гидроизоляционной пленки располагают под контробрешеткой, выполняя нахлест как минимум в 100 мм, при этом можно не пользоваться соединительной лентой.

Важно: следует внимательно следить за тем, чтобы гидроизоляция не была закреплена «в натяг», необходимо обязательно оставлять равномерное провисание, составляющее 10-15 мм вдоль всей ширины пленки.

Пленку необходимо располагать на расстоянии как минимум 30 мм от теплоизоляционного материала, касание пленкой утеплителя не допускается.

Существенным недостатком данного способа является то, что потоки воздуха выветривают тепло из утеплителя вместе с влажными парами, поэтому лучше применять гидроизоляцию с более высокой паропропускной способностью, но способной выдержать значительное водяное давление.

Это позволяет гидроизоляции также выполнять ветроизоляционную функцию. Кроме того, при этом нет необходимости устанавливать промежуточную обрешетку и оставлять зазор при укладке гидроизоляции поверх материала утеплителя, поскольку она также будет выполнять функцию ветроизоляции.

Полезно: более сложным вариантом конструкции, рассчитанным на длительные воздействия влаги, является использование разных пленок для обеспечения гидро- и ветроизоляции.

Прежде чем выполнять монтаж металлочерепицы – инструкция: видео предписывает также проверить прямоугольность скатов стропильной системы. В случае неравенства диагоналей ската их выравнивают при помощи дополнительных проставок под доски фронтона, и только после этого начинают монтаж гидроизоляции.

Контробрешетку прибивают с помощью оцинкованных гвоздей, что позволяет окончательно закрепить пленку гидроизоляции.

Проверка скатов на прямоугольность

Начальную обрешетину, в отличие от остальных, следует укладывать под верхнюю «ступеньку» металлочерепицы.

Соответственно, ее высоту следует подбирать так, чтобы она была больше прочих на значение высоты ступеньки, составляющее 18 мм. Следует также следить за тем, чтобы она была прямая и располагалась горизонтально параллельно карниза.

Перед установкой обрешетки под металлочерепицу следует разметить контробрешетку так, чтобы расстояние между составляющими обрешетку досками было 35 см, первое расстояние при этом делают 28-30 см. Для изготовления обрешетки используются доски, сечение которых составляет 100х30 мм.

Важно: если шаг стропил превышает 90 см, следует увеличить сечение досок обрешетки.

В тех местах, где оборудуются печные и вентиляционные трубы, мансардные окна, люки и т.д., следует отбортовать гидроизоляцию на стенки данных выходов.

Строительство холодного чердака

1 – пленка пароизоляции; 2 – слой утеплителя; 6 – гидроизоляция; 7 – листы металлочерепицы; 9 – конек крыши; 13 – слой уплотнителя; 20 – потолок

Инструкция по установке металлочерепицы требует соблюдения технологии укладки гидроизоляции и обрешетки, а также водосточной системы.

Укладка гидроизоляции является обязательной в любой ситуации, поскольку даже незначительное проникновение тепла из подкровельного пространства, особенно в зимний период, вызывает выпадение конденсата на металлочерепице. В холодном чердаке гидроизоляцию укладывают под металлочерепицей, оставляя зазор как минимум 50 мм.

Это позволяет выровнять температуры на внутренней и внешней сторонахметаллочерепичного покрытия даже в случае небольших утечек тепла из помещений. Наибольшая эффективность при этом достигается путем обустройства гидроизоляции из пленок с антиконденсатными покрытиями.

Как при обустройстве чердака, так и мансардного помещения, выполняется горизонтальная подшивка карниза, предусматривающая проникновение воздушных потоков через зазоры в материале подшивки. Общая ширина зазоров должна составлять как минимум 30 мм.

Пароизоляцию укладывают на потолке и покрывают слоем утеплителя, которым может служить пенопласт, посыпаемый дополнительно гравием, защищающим от возгорания.

Пароизоляция и теплоизоляция

Конструкция мансардной крыши:

1 – слой пароизоляции; 2 – материал утеплителя; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 9 – конек крыши; 10 – карниз кровли; 11 – обрешетка; 13 – слой уплотнителя; 17 – доска карнизная; 20 – потолок; 22 – решетка вентиляции; 23 – начальная обрешетка

Рекомендации по монтажу металлочерепицы требуют монтажа пароизоляции, которая предотвращает проникновение воздуха, содержащего влажные пары, из внутренних помещений, а влаги из теплоизоляционного материала – в помещения.

При укладке пароизоляции следует выполнять нахлест верхних полотен на нижние как минимум в 10 см, а в местах стыков на горизонтальных плоскостях – как минимум 20 см. Герметичность нахлестов обеспечивается путем скрепления нахлестов специальной клейкой лентой.

При использовании теплоизоляционного материала к вентиляции также предъявляются дополнительные требования:

• Хорошая вентиляция обеспечивается циркуляцией воздуха. Как уже было сказано, при подшивании карнизов следует обеспечить свободное перемещение воздушных потоков вдоль всего периметра, используя такие элементы, как перфорированный софит или листы вагонки, уложенные с зазором;
• В обычных условиях воздух движется от карнизов в сторону конька благодаря нагреванию крыши лучами солнца и теплом внутренних помещений, поэтому следует обеспечить выведение воздушных масс из-под конька. Вентилируемый конек будет рассмотрен ниже;
• В случае скатов большой длины (свыше 7-10 метров в зависимости от формы и конструкции ската) требуется установка дополнительных выходов вентиляции.

Если конструкцией ската не предусмотрен вентилируемый конек или другая вентиляция, монтаж выходов является обязательным;

• Минимальное значение общей площади вентиляционных отверстий составляет 1 см 2 на один квадратный метр крыши. В случае вентилируемых коньков на прямоугольных скатах выходы следует устанавливать на высоте, составляющей как минимум 2/3 длины данного ската, начиная с карниза, а в случае отсутствия вентиляции – на максимально возможной высоте;
• Количество вентиляционных выходах для широких скатов рассчитывается так, чтобы воздух с от карниза двигался к ним под углом, не превышающим 45°;
• Вентиляцию можно также улучшить путем увеличения воздушного зазора в пространстве под кровлей и монтажа в нем решетки вентиляции.

Выпадение влаги на внутренние стены помещений чаще всего являются следствием следующих ошибок:

• Низкое качество или отсутствие пароизоляции, в результате чего влага из утеплителя попадает внутрь помещений;
• Некачественная или недостаточная теплоизоляция, оставляющая холодными внутренние стены, что приводит к нахождению на них точки образования росы.

Основные нюансы при монтаже утеплителя

• Перед тем, как приступать к монтажу утеплителя, необходимо внимательно ознакомиться с инструкцией к материалу, поскольку может потребоваться предварительное отлеживание материала;
• При укладке утеплителя между различными элементами не должно оставаться щелей. В случае укладки нескольких слоев материала места стыков желательно совмещать или располагать перпендикулярно друг другу;
• Необходимо тщательно подбирать толщину теплоизоляционного материала, поскольку неверно подобранная толщина может вызвать выпадение конденсата на пароизоляции или внутренних стенах. В средней полосе рекомендуемая толщина материала утеплителя составляет как минимум 150 мм и зависит от таких факторов, как выбранный материал, толщина стен и рекомендации производителя;
• Для предотвращения утечек тепла плиты теплоизоляционного материала следует укладывать как можно более плотно к потолку и стенам мансарды. В случае многослойного утепления плиты прижимаются друг к другу, при этом важно не допускать их деформации;
• Очень важно также использовать при монтаже сухой материал утеплителя и не допускать воздействия на него атмосферных осадков в процессе укладки. С этой целью обычно сначала выполняют монтаж пленки гидроизоляции, особенно в случае больших зданий, строительство которых растягивается на довольно длительный промежуток времени;
• После завершения укладки каждого из слоев материал утеплителя должен отлежаться в течение какого-то времени.

Для утепления подкровельного пространства обычно используется три вида утеплителей:

1. Основанные на пенопласте, например – пенополистиролэкструдированный, обладают высокими водоотталкивающими и гидроизоляционными характеристиками, не зависящими от влажности, а также устойчивостью к гниению и твердостью.

Минусами таких материалов являются низкая рабочая температура и подверженность горению, при котором выделяются токсичные газы в значительных количествах. Возгорание предотвращают путем посыпания гравием, слой которого составляет как минимум 5 см, либо обкладыванием негорючим утеплительным материалом;

• Утеплители на основе стекловолокна отличаются низкой плотностью и отсутствием токсичности. При этом они менее пожаро- и влагоустойчивы, чем базальтовые плиты, а под действием влаги быстрее утрачивают теплоизоляционные характеристики;
• Наиболее долговечная и качественная теплоизоляция обеспечивается использованием плит, основанных на базальтовом волокне. Такие плиты имеют низкую плотность, а базальтовое волокно в них расположено ненаправленно, что дает защиту от проседания на протяжении всего срока службы.

Данный материал способен выдержать температуру до 1100°, при этом его рабочая температура составляет 750°, что в 10 раз больше значения для пенополистирола. Базальтовые плиты не подвергаются коррозии и не впитывают влагу, являющуюся главным врагом теплоизоляции, поскольку ее теплопроводность в двадцать раз превышает теплопроводность воздуха.

Кроме того, базальтовые плиты достаточно легко нарезаются ножом, что позволяет выполнять монтаж теплоизоляции наиболее качественно.

Полезно: шаг стропил также может зависеть от размера утеплителя, поэтому материал желательно выбрать заранее.

Укладка листов металлочерепицы

Рассмотрим наконец, как правильно смонтировать металлочерепицу:

• Монтаж листов начинают в нижнем углу ската, с той стороны, которая расположена противоположно капиллярной канавке. Канавка предназначена для устранения капиллярного эффекта, возникающего при подъеме воды по образованному прижатыми друг к другу листами металлочерепицы капилляру;
• Удобнее всего начинать монтаж в нижнем левом углу, при этом следующий лист будет накрывать предыдущий.

Кроме того листы могут укладываться так, что следующий лист подсовывают под предыдущий, при этом возрастает риск повреждения покрытия листов;

• Вне зависимости от сложности ската укладку листов выполняют параллельно карнизу, который выравнивается по горизонтали, при этом следует оставлять свес за карнизом около 40 мм;
• На рисунке изображена укладка листов в оптимальном порядке, но можно выполнять укладку и порядно, двигаясь от нижнего к верхнему ряду;
• Говоря о том, как стыковать листы металлочерепицы, следует иметь в виду, что по углам могут стыковаться до 4 листов, толщина которых составляет 0,4-0,5 мм. Поэтому смещение углов наложенных в одном ряду друг на друга листов увеличивается в случае их горизонтального расположения.

В связи с этим при укладке металлочерепицы следует выполнять небольшой поворот по часовой стрелке для того, чтобы расположить по одной прямой правые углы листов одного ряда;

• Крепление расположенных рядом листов осуществляется при помощи одного самореза в верхней части листа, после чего листы выравнивают и производят окончательное крепление;
• Для того, чтобы облегчить монтаж и одновременно придать кровле более привлекательный внешний вид, наиболее длинные листы рекомендуется укладывать в нижний ряд, выравнивая их при этом как сами листы относительно карниза, так и их волны относительно соседних листов.

Крепление металлочерепицы

Крепление листов металлочерепицы с ветровой планкой

Расход саморезов составляет в среднем 6-8 штук на 1 м2 или 3 штуки на один погонный метр на каждой стороне листа.

Крепление производится в каждой поперечной волне, соблюдая шаг в 350 мм, либо в продольные волны через одну (шаг составляет около 366 мм) в верхнем гребне.

Говоря о том, как правильно прикручивать металлочерепицу, следует уточнить, что наиболее подходящим инструментом является шуруповерт или дрель с медленным вращением патрона.

Сверло на конце самореза позволяет ему сверлить металл, поэтому металлочерепица может крепиться даже к обрешетке из металла.

Важно: точность крепления можно повысить, предварительно накернив отверстие.

В целом для крепления металлочерепицы действуют следующие правила:

• Крепление всегда выполняется в нижнем гребне волны в точке прижимания к обрешетке, что позволяет избежать возникновения рычага между точками крепления и приложения силы к саморезу;
• Крепление нижних листов к начальной обрешетине выполняется в каждой волне над ступенькой, поскольку этот край испытывает наибольшие нагрузки со стороны ветра;
• Крепление к другим обрешетинам следует выполнять на минимально возможном расстоянии снизу к ступеньке, поскольку в данной точке металлочерепица обладает наибольшей жесткостью, а сами данные точки находятся чаще всего в тени ступеньки, что позволяет шляпкам саморезов не бросаться в глаза;
• Крепление со стороны планки ветров осуществляют в каждой волне;
• Все листы следует притягивать к каждой из обрешетин, крепление к каждой второй обрешетине выполняется через одну волну;
• Наилучшее прилегание соседних листов достигается смещением центров крепежа на 55 мм в соединяемых волнах в направлении нахлеста для верхнего листа и от нахлеста – для нижнего. Это позволяет прижать нижний лист к верхнему;
• В точках нахлеста листы крепят через одну волну. Можно также выполнить крепление в каждой волне, обеспечив наилучшее прилегание верхних листов.

Для нарезки металлочерепицы лучше всего использовать вырубные электрические ножницы, но можно также применять ручные ножницы или циркулярную пилу с крупными зубцами из победита.

Важно: резка металлочерепицы болгаркой неприемлема, поскольку высокие температуры вызывают нагрев, прожигание и отслоение защитного покрытия материала.

Наиболее качественные саморезы для металлочерепицы изготавливаются из:

• Легированной стали с оцинковкой;
• Нержавеющей стали с уплотнителем и порошковой окраской.

Неверное вкручивание самореза

Саморезы обычно окрашиваются под цвет металлочерепицы, после чего обжигаются в печи. Вкручивание следует производить строго перпендикулярно обрешетинам.

Поскольку листы металлочерепицы следует притягивать к обрешетинам максимально плотно, неверное вкручивание и перекашивание уплотнителя самореза часто приводят к возникновению сквозных отверстий.

Важно: в условиях длительных воздействий щелочной или кислой среды следует использовать саморезы, снабженные пластмассовыми колпачками.

Монтаж прочих элементов

Устройство вентилируемого конька:

1 – слой пароизоляции; 3 – стропила; 4 – обрешетка промежуточная; 5 – контробрешетка; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 8 – кровельные саморезы; 9 – конек крыши; 11 – обрешетка; 24 – коньковая заглушка

Выполняя монтаж вентилируемого конька металлочерепицы, следует учитывать, что пленка гидроизоляции должна иметь разрыв как минимум 200 мм по всей его длине. Пароизоляция, являющаяся более плотным материалом, раскладывается по сплошной обрешетки с перекрытием гидроизоляции как минимум в 150 мм, что позволяет обеспечить свободную циркуляцию воздуха из пространства под кровлей наружу.

Для этого в профилированном уплотнителе имеются отверстия, небольшой диаметр которых препятствует проникновению снега или птиц. Крепят конек через одну волну в верхнем гребне металлочерепицы по обеим сторонам, закрываясь на торце заглушками. Герметичность нахлеста уложенных коньков обеспечивают путем смыкания друг на друга его желобков.

2 – материал утеплителя, 4 – обрешетка промежуточная; 6 – пленка гидроизоляции; 7 – листы металлочерепицы; 13 – слой уплотнителя; 14 – ендова верхняя; 15 – ендова нижняя; 21 – доска ендовы

Еще один элемент, используемый, когда укладывается металлочерепица – ендова, конструкция которой показана на рисунке.

Для чего нужна ендова: металлочерепица имеет косой срез, который закрывается при помощи ендовы. Кроме того, между листом материала и нижней ендовой выполняют укладку универсального уплотнителя. Ендовы располагаются на доске ендов, которую прибивают к промежуточной обрешетке или к стропилам при ее отсутствии. Вдоль ендов раскатывается гидроизоляция.

В завершение хотелось бы сказать, что транспортировку и подъем металлочерепицы следует выполнять аккуратно, не допуская повреждения покрытия материала. После того, как монтаж завершен, следует очистить поверхность от мусора и стружек, после чего закрасить места царапин и срезов.

Через три месяца эксплуатации необходимо дополнительно подтянуть саморезы, поскольку любое крепление к древесине со временем ослабевает. Кроме того, рекомендуется ежегодно промывать металлочерепицу мыльным слабым раствором.

Инструкция по монтажу металлочерепицы своими руками: рекомендации как правильно смонтировать, стыковать, прикручивать листы, ендова покрытия и правильно осуществлять подъем на крышу, видео от мастеров

37) Инструкция по монтажу металлочерепицы своими руками: рекомендации как правильно смонтировать, стыковать, прикручивать листы, ендова покрытия и правильно

Как правильно крепить металлочерепицу саморезами

Практичность и нарядный внешний вид, вот что положительно характеризует металлочерепицу, как кровельный материал. Большой выбор цветов позволяет применять разнообразные архитектурные решения для вашего дома. Защитное покрытие листа служит гарантией долговечности и стойкости к воздействию атмосферных осадков. Очень важно грамотно и профессионально положить кровлю, поэтому правильное крепление вашей металлочерепицы зависит от знания основных правил при её возведении. Для этого нужно учитывать ряд факторов, и мы постараемся всесторонне осветить их с разных углов зрения.

Свойства материала и необходимый инструмент при монтаже

При производстве металлочерепицы используется стальной лист, на который наносится многослойное покрытие, обеспечивающее его долгую эксплуатацию и защиту от агрессивных атмосферных осадков. Покрытие состоит из следующих составных частей:

1. Холоднокатанная сталь толщиной от 0.4 до 0.6 мм;
2. Оцинкованное покрытие, содержащее цинк не менее 275 г∕м 2 ;
3. Покрытие составом с антикоррозионными свойствами;
4. Слой грунтовки, обеспечивающий наилучшее сцепление последующих слоёв;
5. Полимерное покрытие, гарантирующее сохранение свойств при эксплуатации в экстремальных погодных условиях;
6. Слой лака, защищающего от механических воздействий при монтаже, наносится с внутренней стороны металлочерепицы.

Состав покрытия подразумевает конечную стоимость изделия и может колебаться в широких пределах. Например, покрытие из полиэстера в 25 мкм, является самым бюджетным вариантом, тогда как матовый полиэстер 35 мкм толщиной, обходится существенно дороже. Более стойким к внешним воздействиям, считается пластизол с толщиной нанесения около 200 мкм. Полиуретановое покрытие пурал, выдерживает большие перепады температур и имеет толщину покрытия 50 мкм. Тогда как состав ПВДФ с акрилом хорошо само омывается и имеет стойкость к агрессивным средам. Лист холоднокатаной стали подвергается оцинковке, после чего он штампуется, и на него наносятся слои защитных покрытий и красителя, обеспечивающего товарный внешний вид.

Каким инструментом и как крепить металлочерепицу рассмотрим ниже по тексту. Чтобы не повредить многослойный защитный пирог металлочерепицы, необходимо использовать оснастку со щадящим воздействием при раскрое и монтаже материала, а именно:

• мерительный инструмент, в который входит поверенная рулетка и строительный уровень, а также набор разметочных фломастеров и карандашей;
• инструмент для раскроя, такой как ножницы по металлу и низкооборотные пилы, не задирающие при резке края листа;
• шуруповерт со сменными аккумуляторами и регулировкой усилия закручивания, оснащённый насадками (битами) под соответствующие саморезы;
• черток, предназначенный для удобства при монтаже сложных узлов крепления и представляющий из себя четыре доски с шарнирным креплением, по габаритам равный рабочей ширине металлочерепицы;
• дрель с регулируемой частотой оборотов;
• молоток для стыковки и изготовления загибов;
• обувь с мягкой обрезиненной подошвой, чтобы не деформировать поверхность материала, и не происходило соскальзывание;
• кровельные шестигранные саморезы из расчёта 8 – 10 штук на м 2 и при монтаже защитных элементов кровли 3 штуки на погонный метр.

Самым важным является регулировка шуруповёрта на силу вкручивания самореза. От этого зависит схема крепления металлочерепицы саморезами и вкрутить их нужно так, чтобы не промять лист при монтаже. Наличие в месте монтажа сучков или сколов вынуждает к постоянному визуальному контролю качества крепежа. Мы поняли, что такое металлочерепица и как её крепить, теперь перейдём непосредственно к монтажу.

Перед началом монтажа кровли

Начиная укладку покрытия, нужно разработать схему крепления металлочерепицы саморезами и в дальнейшем корректировать её по мере монтажа кровли. Кроме безопасного, исправного инструмента, нужно работать в спецодежде и перчатках, чтобы избежать травм при работе. Не начинать монтаж в ветреную погоду, поскольку при порывистом, боковом ветре незакреплённые листы могут быть снесены вниз. Это приведёт не только к деформации самого листа, но и опасно для окружающих. Обязательно следует закрепить лестницы, по которым будет осуществляться подъём. Следить за тем, чтобы не поцарапать обратную сторону металлочерепицы, на которую нанесено защитное покрытие. Сделать запас аэрозольной краски под цвет кровли на случай повреждения лицевой стороны материала.

Перед креплением металлочерепицы необходимо убедиться в отсутствии изъянов на скатах кровли. Своевременно устранить брак, чтобы монтаж проходил быстро и качественно. Крепление металлочерепицы саморезами должен проводить опытный сотрудник, снабжённый отрегулированным инструментом. Чтобы крепёж не был заметен, его шестигранные головки, и прижимные шайбы должны быть окрашены в цвет листов. В случае попадания на металлочерепицу стружки, необходимо удалить её при помощи мягкой щётки. Вкрученный саморез может попасть в сучок, чтобы его докрутить до уплотнения резиновой прокладки, работников необходимо снабдить ключами соответствующего размера. Следить за качеством самих саморезов и резиновых уплотнительных шайб, которые должны быть изготовлены из морозостойкой резины.

Схема монтажа металлочерепицы

Под схемой крепления листов подразумевают порядок их укладки на скаты и последующий крепёж металлочерепицы к обрешётке. Нужно рассчитывать шаг обрешётки таким образом, чтобы он совпадал с шагом самого материала. С меньшим промежутком обрешётка укладывается у конька и в районе карниза, где требуется повышенная прочность, и именно здесь крепится металлочерепица более тщательно. Прикрутить листы следует по линии, отстоящей от фигурной штамповки материала на 10 мм, то есть в точке наибольшего прилегания листа к обрешётке. Вернёмся к тому, как разложить покрытие и как правильно крепить металлочерепицу. Порядок укладки заключается в следующем:

• сначала необходимо смонтировать карнизные планки с шагом в 35 см, каждая последующая перекрывает предыдущую планку на 10 см;
• первым укладывается нижний лист вдоль карниза со свесом 4 см и выравнивается по краю крыши с выносом около 30 мм;
• далее монтируется верхний лист, перекрывающий нижний на 5-7 см, если он подходит к коньку, то нужно позаботиться о гидроизоляции во избежание протечек;
• затем кладётся последующий нижний лист с перекрытием крайней волны предыдущего до закрытия противокапиллярной канавки;
• после этого производится монтаж следующего верхнего элемента покрытия;
• для того чтобы идеально выровнять кровлю относительно боковых кромок и карниза, используют блок из четырёх листов, скреплённых между собой, его равняют, необходимо лишь частично закрепить край конструкции, оставив свободу движения;
• когда скат отличается от прямоугольного, то сначала необходимо выставить центральный лист, а от него монтировать последующие в обе стороны;
• в случае сложной конструкции крыши, можно для разметки и раскроя использовать черток, который при рабочей ширине 110 см позволяет безошибочно задавать углы обрезки металлочерепицы;
• прилегающий к коньку лист гидроизолируется, а коньковая конструкция крепится с учётом вентиляционного зазора.

Необходимо помнить, что ровнять металлочерепицу нужно и по карнизу, и по волнам соседних листов.

Нужно разобраться в том, как правильно прикручивать металлочерепицу на различных участках крыши. А также важна процедура правильной стыковки элементов при покрытии участков со сложной конфигурацией.

Монтаж и стыковка кровли

Разнообразные архитектурные решения делают крыши не только красивыми, но, зачастую довольно трудными в изготовлении. Так, в местах стыковки на сложных участках, листы приходится крутить для получения желаемого результата. При этом не должно нарушаться правило нахлёста элементов кровли, а ровнять металлочерепицу необходимо по карнизу.

Крепление металлочерепицы к обрешётке производится кровельными саморезами, которые имеют уплотняющую шайбу и резиновую прокладку. Резина нужна для предотвращения попадания влаги в подкровельное пространство через просверленное крепёжное отверстие. Оцинкованный и покрашенный саморез имеет шестигранную головку, с помощью которой его можно завернуть шуруповертом. Жало самореза и резьбовая насечка позволяет легко просверлить металл листа и закрепиться в обрешётке, притянув к ней металлочерепицу. В основном для монтажа кровли используют саморезы, длина которых позволяет проникать в древесину не менее чем на 2 см.

Вкручивать саморезы следует строго вертикально, в месте наилучшего прилегания к обрешётке, таким образом, чтобы резиновая шайба гарантированно уплотнила место крепления. Если крепёж попал в плотную древесину, то нужно вручную ключом добиться качественного уплотнения, исключающего протекание влаги. Стыковать листы между собой можно в выступающую часть волны, обеспечивая качественное крепление в месте соединения.

Мы собрали в единый обзор информацию о том, как крепить саморезами металлочерепицу и разобрали монтажные схемы возведения кровли. Следуя этим советам и используя качественный строительный материал, достаточно легко можно подвести ваш дом под крышу. Правильное крепление саморезами элементов покрытия послужит гарантией качества и долговечности и будет радовать вас и вашу семью.

Монтаж кровли из металлочерепицы

Металлочерепица – наиболее популярный кровельный материал, удачно совмещающий в себе не только надежность и долговечность, но и эстетическое восприятие строения. Монтаж кровли из металлочерепицы требует строгого соблюдения технологии работ.

Когда монтаж крыши из металлочерепицы завершен, удалите мягкой щеткой строительный мусор и обработайте места срезов и царапин с помощью краски из баллончика.

Из спецодежды вам понадобятся:

Из инструментов необходимо подготовить:

• шуруповерт;
• степлер строительный;
• молоток;
• рулетку с тряпичной лентой;
• электролобзик;
• ножовку с мелкими зубьями;
• ножницы по металлу ручные или электрические высечные;
• ручную дисковую электропилу с твердосплавными режущими элементами.

Внимание: при работе с металлочерепицей запрещено использование болгарки и любых отрезных устройств с абразивными режущими элементами, поскольку это ведет к выгоранию и отслаиванию защитного полимерного слоя листа!

В противном случае вы не только снижаете эксплуатационные свойства крыши, но и автоматически теряете гарантию производителя металлочерепицы.

Выполнение замеров и расчет материалов

Лист металлочерепицы имеет верхний и нижний рез, то есть расстояние от соответствующего края листа до гребня волны, равные обычно 50мм. Площадь волн без учета верхнего и нижнего реза является полезной площадью листа. Чтобы посчитать количество рядов необходимых листов по горизонтали необходимо наибольшую длину ската по коньку или по карнизу разделить на полезную ширину листа, учитывая нахлест в одну волну. Количество листов в ряду можно вычислить путем деления общей длины листов в ряду на полезную длину листа. Общая длина листов равна длине ската от конька до карниза с учетом свеса на 40-50мм. В местах примыканий скатов, ендов, наклонного конька длина должна полностью покрывать все скосы.

При выборе длины листа учите, что на коротких длинах коэффициент расширения металла меньше, соответственно, меньше натяжение металла и вероятность срыва саморезов, разбалтывания отверстий и разрушения в этих местах металла. Рекомендуемая специалистами длина листа металлочерепицы – 4-4,5м.

Для минимизации отходов до покупки металлочерепицы сделайте чертеж крыши, разложите по полученной схеме листы с учетом стыков таким образом, чтобы волны составляли единое полотно по всей площади кровли.

При расчете количества рулонов гидроизоляции общая площадь кровли делится на покрываемую площадь рулона с учетом перехлестов 15-20см.

При расчете количества утеплителя общая площадь кровли умножается на 0,2м (рекомендуемая толщина утеплителя).

При расчете доборных элементов необходимо учитывать величину горизонтального нахлеста в 10см (для нижней ендовы – 30см).

Количество саморезов планируется исходя из нормы расхода 8 штук на 1м2 металлочерепицы/1м погонный доборных элементов.

Все расчеты производят с округлением в большую сторону.

Правила возведения стропильной системы

Схема висячия стропильная система двухскатной крыши.

При планирование стропильной системы учитывают особенности формы кровли, ветровую и снеговую нагрузку. Для крыши из металлочерепицы специалисты рекомендуют расстояние между стропилами 600-900мм. В качестве материала для стропил подойдут древесные породы с влажностью не более 18-22%. Предварительно все деревянные элементы стропильной конструкции, включая обрешетку и дополнительные усиливающие планки, необходимо обработать противопожарным и антисептическим составами.

Если планируется утепление кровли, для создания дополнительной межстропильной вентиляции в боковой верхней части стропил с шагом в 30см сверлятся отверстия диаметром до 2,5см.

Старая стропильная конструкция также может являться основой для крыши из металлочерепицы.

До возведения стропильной системы (в том числе если монтаж металлочерепицы будет осуществляться на старую кровлю) убедитесь в прямоугольности крыши, сравнив длины скатов по диагоналям, проверьте горизонтальность карниза, конька, изломов. Монтаж стропил осуществляют с учетом выявленных погрешностей.

Минимальный уклон крыши из металлочерепицы по строительным нормам – 14°. В условиях снежных зим и дождливого климата рекомендуемый угол наклона – 20-30°.

Монтаж карнизной и лобовой досок, подшивка карниза

Обычно монтаж кровли предполагает наличие либо карнизной, либо лобовой доски.

Варианты узлов карнизного свеса черепичной кровли.

Карнизная доска усиливает жесткость конструкции и крепится в специальных пазах, выпиленных в стропилах во избежание увеличения высоты стропильной конструкции. Если монтаж водостока предполагает использование длинных крюков, на карнизной доске необходимо выпилить под них соответствующие пазы. Установка длинных крюков осуществляется до монтажа металлочерепицы. Короткие крюки обычно используют, если монтаж металлочерепицы завершен. Их крепят на лобовую доску, которая прибивается к торцу стропил. Этот элемент выполняет усиливающую и защитную функции.

Для подшивки карниза на стену на уровне нижнего края лобовой доски горизонтально набивается брусок. Затем между ним и лобовой доской выполняется обрешетка в виде поперечных брусков, на которую затем крепится подшивочный материал (совпадающий по цвету и материалу с металлочерепицей профнастил, сайдинг или софиты).

Основное правило при подшивке карниза – обеспечение свободного притока воздуха в подкровельное пространство за счет вентиляционных зазоров. Рекомендуемое соотношение общих площадей вентиляционных зазоров и кровли составляет 1/100, распределение зазоров по кровле осуществляется пропорционально площадям отдельных ее элементов.

Вентиляционные зазоры предусматривают либо между панелями подшивки (за исключением софитов, имеющих перфорацию), либо оставляют один сплошной зазор между стеной и крайней подшивочной панелью. Во избежание попадания в подкровельное пространство птиц и насекомых зазоры закрывают решеткой с мелкими ячейками.

Укладка гидроизоляции

При укладке гидроизоляции необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков.

Гидроизоляционная пленка защищает подкровельное пространство от проникновения влаги и грязи, обладая при этом паропроницаемостью. Запрещено при устройстве крыши из металлочерепицы применять в качестве гидроизоляционного материал на битумной основе!

При укладке гидроизоляции необходимо обеспечить беспрепятственное сквозное прохождение воздушных потоков от карниза до вентилируемого уплотнителя конька крыши за счет вентиляционных зазоров между металлочерепицей и гидроизоляцией, а также между гидроизоляцией и утеплителем (двухконтурная вентиляция).

Гидроизоляционную пленку раскатывают, не переворачивая, от карниза к коньку внахлест (не менее 150мм, а в местах стыка скатов – не менее 200мм) и крепят строительным степлером. Места перехлеста необходимо изолировать специальной лентой на клейкой основе. Обратите внимание, чтобы места нахлестов приходились на деревянные элементы стропильной конструкции и обрешетки.

Чтобы исключить натяжение и обрыв пленки вследствие уменьшения ее размеров от холода и «игры» стропил, необходимо укладывать ее с провисом 10-20мм по краю ног стропил. Если вы используете гидроизоляцию антиконденсатного или классического типа, необходима двухконтурная вентиляция с зазором 30-50 мм в каждом контуре. При использовании супердиффузионных мембран достаточно одноконтурной вентиляции – между мембраной и металлочерепицей.

Слой гидроизоляции должен на 200мм выступать за линию стен, а по торцам покрывать торцевые доски. Нахлест на стены таких элементов крыши, как печные и вентиляционные трубы, должен быть не менее 50мм с укладкой дополнительного слоя вокруг.

Устройство обрешетки, монтаж нижней ендовы

Схема расположения планки ендовы.

Для кровли с межстропильным шагом 900мм для обрешетки подойдут доски с сечением 30х100мм, а с шагом 600мм – с сечением 25х100мм. В случае увеличения расстояния между стропилами при устройстве обрешетки используют поперечные доски большего сечения – 50×100мм или 50×150мм. Высота сечения самой нижней (начальной) планки обрешетки должна быть больше высоты остальных планок на высоту волны листа, так как на нее ложится верх ступени металлочерепицы. Она крепится строго параллельно карнизу. Вторая обрешетина крепится с шагом 280мм, а все последующие – с шагом 350мм.

Место крепления коньковой планки необходимо усилить двумя дополнительными планками с шагом 50мм. Толщина подконьковой доски должна быть на 10-15мм больше толщины остальных досок обрешетки для создания вентиляционного зазора.

Вокруг выступающих элементов кровли делают сплошную обрешетку. В местах стыка скатов (ендовах) обрешетка тоже должна быть сплошной на расстоянии 300мм от оси в обе стороны и совпадать по уровню с остальной обрешеткой. По образованному досками желобу укладывают гидроизоляцию, поверх которой крепят ендову саморезами на расстоянии 300мм друг от друга. Нахлест при стыке ендов не должен быть менее 100мм. Нижняя ендова должна выходить на карнизную доску.

Монтаж листов металлочерепицы

Схема монтажа листов металлочерепицы.

Подъем листов металлочерепицы на крышу осуществляют с помощью веревок по двум направляющим лагам, скрепленным поперечными досками. В процессе монтажа хождение по металлочерепице допускается исключительно в местах прогиба волны и только по контуру обрешетки.

Каждый лист металлочерепицы имеет капиллярный паз для стока воды, который при монтаже накрывается последующим листом. Обычно начинают укладку с той стороны, где не нужно обрезать лист. Монтировать листы можно как слева направо, так и наоборот с наложением в одну волну, закрывая капиллярный паз с левой стороны листа.

Основные правила укладки металлочерепицы

1. Стыковка «по волнам» для защиты крыши от бокового ветра. Саморезы в месте стыковки вкручивают в гребень стыкуемой волны чуть ниже линии штамповки. В первую очередь затягивают продольные стыки.
2. Стыковка «по рядам» с креплением саморезами в каждую волну.
3. Независимо от того, насколько крыша геометрически сложна, все листы металлочерепицы выравниваются строго по линии карниза со свесом 45-50мм. Стыкуемые листы следует сперва соединить между собой, лишь слегка «прихватив» верхний край каждого к обрешетке одним саморезом. Только убедившись в корректном наложении прямоугольника на скат, следует вкрутить остальные саморезы и окончательно закрепить состыкованный ряд.

Монтаж контробрешетки и обрешетки.

Для крепления металлочерепицы используют кровельные саморезы с ЭПДМ прокладкой и защитным слоем в тон кровли стандартных размеров 4,8х28мм. Вкручивание производят в местах прилегания листа к обрешетке в основание волны перпендикулярно обрешетке до состояния слегка сжатой прокладки, стальную стружку удаляют щеткой с мягкой щетиной.

К начальной планке обрешетки листы крепят над ступенькой через волну, а к последующим обрешетинам – через продольную волну в каждую вторую поперечную максимально близко к линии штамповки. Листы со стороны торцевой доски крепят в каждую волну. Коньковую планку крепят к металлочерепице в гребень волны саморезами с шагом 800мм.

Образующуюся при стыковке четырех листов точку утолщения убирают либо срезав часть угла, либо слегка выпрямив капиллярный паз.

Установка торцевой планки, верхней ендовы и планок примыкания

Схема крепления торцевой планки.

Гидроизоляционный слой укладывается на торцевую доску, а его край закрывается торцевой планкой, которая крепится к торцевой доске саморезами от карниза к коньку с шагом 350мм и с нахлестом 100мм.

Торцевая планка крепится таким образом, чтобы перекрывать верхний гребень волны. Если в процессе монтажа получилось, что на фронтон пришелся нижний гребень, можно подогнуть края листа вверх.

Осуществляя монтаж верхней ендовы, соблюдайте основное правило – саморезы вкручиваются таким образом, чтобы исключить их прохождение через середину нижней ендовы. В противном случае гидроизоляционный слой будет нарушен. Между ендовой (планками примыкания) и металлочерепицей укладывают саморасширяющийся уплотнитель.

Монтаж коньковой планки и снегозадержателя

Гидроизоляционный слой вдоль всего подконькового пространства должен иметь разрыв не менее 50мм для беспрепятственного испарения влаги. В местах точечных вентиляционных отверстий обязательно ложится уплотнитель. Монтировать коньковую планку следует с нахлестом в 100мм от торца на торцевые планки с выступом края на 20-30мм путем крепления в верхний гребень и обрешетку через волну. Во избежание задувания снега под конек между листами металлочерепицы и коньковой планкой устанавливают аэроролик, а торцы закрывают заглушками.

Для предотвращения лавинообразного схода с крыши снега необходима установка снегозадержателя. Еще на стадии устройства обрешетки предусмотрите в предполагаемых местах крепления этого элемента опоры, подложив под гребень волны специальные бруски. Монтаж снегозадержателя осуществляют параллельно карнизу с креплением под второй поперечной ступенью листа металлочерепицы.

Кровля из металлочерепицы также нуждается в заземлении в целях обеспечения безопасности всего строения в целом.

Когда монтаж крыши из металлочерепицы завершен, удалите мягкой щеткой строительный мусор и обработайте места срезов и царапин с помощью краски из баллончика. Через 3 месяца эксплуатации кровли проверьте состояние саморезов, в случае необходимости подтяните расшатавшиеся.

Металлочерепица давно стала одним из наиболее востребованных кровельных материалов. Но существует популярный миф, что уложить ее смогут только подготовленные профессионалы. На деле ситуация иная – при должном старании любой аккуратный человек справится с этой работой.

С чего начать?

Монтаж металлочерепицы начинается с тщательной подготовки к работе. Первым делом рассчитывают точную потребность в материале и отталкиваются при этом, конечно, от размеров кровли. Их нужно замерить как можно тщательнее. Нарезка материала на нужные фрагменты делается угловой шлифовальной машиной, но без абразивного круга – он слишком легко повреждает черепицы. Прежний кровельный пирог полагается удалить без остатка, потому что стропила не рассчитаны сразу на два покрытия; на этом подготовка к укладке в целом заканчивается, если не считать инструментов и материалов.

Инструменты и все необходимое

Чтобы своими руками укладывать доски металлочерепицы, нужно отрезать их по точным размерам при помощи ножниц по металлу. Снятие размеров и сравнение с ними требует использования рулетки. Чтобы подняться на крышу, крайне важно использовать крепкую лестницу либо стремянку. Крепление производится с помощью электрической дрели и шуруповерта. Из ручных инструментов нужны молоток, черный канцелярский маркер, деревянная рейка большой длины. При работе обязательно применяют рукавицы и очки из прочного пластика.

Также необходимо запастись такими комплектующими, как:

• доски направляющие;
• планки для кровли;
• гидроизоляционный материал;
• сама черепица;

• аэроролики;
• торцовые и коньковые планки;
• накладки декоративные;
• саморезы с шайбами;
• доска 25х100 мм в необходимом количестве.

Виды кровли и элементы

Свои особенности имеет расчет необходимых элементов для двускатной крыши. Допустим, ее размеры составляют 8х5 м (по скатам). Подсчет необходимого числа листов определяется путем деления длины единичного ската на ширину листа. Здесь имеется в виду рабочая ширина вместе с нахлестами, а не та, которая получается при замере рулеткой. Рекомендуется округлять полученное нецелое значение всегда в большую сторону и учитывать, что один из листов может делиться поровну и применяться на двух скатах сразу.

Чем проще вид кровли (особенно конфигурация скатов), тем меньше черепицы будет уходить в отходы. Увеличивая длину листов, можно сокращать величину перехлестов. Но это оборачивается усложнением работы и более тяжелой транспортировкой, за которую придется немало заплатить. Судя по опыту большинства людей, если длина превышает 6 п. м, желательно разделить лист на части. Перехлест минимум 0,15 м, если скат круче 25 градусов, и не менее 0,2 м он составит, если кровля более пологая.

Укладка черепицы на утепленной крыше подразумевает монтаж:

• гидроизоляционной пленки;
• одного или нескольких вентиляционных зазоров;
• пароизоляционного барьера.

Для крепления пленок применяют специальные скобы; сам слой, защищающий от влаги, может быть проницаемым или непроницаемым для пара. Пропуск водяных паров обязателен, если внизу находится холодный чердак, а вот для отапливаемой жилой мансарды это уже не так значимо. А вот вентиляция под слоем кровли должна обеспечиваться обязательно. Если ее не смонтировать, неизбежно появляется конденсат внизу, и сохранность конструкций дома нельзя гарантировать. Желательно использовать, как и под всяким слоем металла на крыше, сп

Такие мембраны – односторонние, и та сторона, которая гладкая на ощупь, не должна прикладываться к утеплителю. Целесообразно выполнять работы по обустройству вентиляции и антенного выхода в тесной связке между собой. Обычно верхнюю часть антенных выходов срезают, оставляя приблизительно 80% от размера стоек. В проходные элементы выводится выход трубы вентиляции, которая должна удерживаться саморезами. Чтобы связать наружную часть вытяжки с воздуховодом в доме, пригодится гофрированная труба; для фиксации этой трубы в заданном положении и герметизации соединения применяется клейкая лента.

Все эти меры позволят повысить качество работы утеплителя, но надо разобраться и с его подходящим видом.

Одним из лучших вариантов считается минеральная вата, поскольку она:

• не горит;
• хорошо гасит шаги и удары капель дождя по кровле;
• механически прочна;
• стабильно сохраняет ценные качества в течение десятилетий;
• монтируется своими руками без лишних проблем.

Со стороны теплых помещений ватные утеплители должны быть основательно защищены пароизоляционным слоем, потому что их проницаемость для водяных паров высока.

Разобравшись с утеплением, нужно выяснить детали устройства ендовы. Все отбортовки прокладываются снизу слоем утеплителя, а чтобы удержать отрезанные листы, понадобятся шурупы. Не менее значим, чем ендова, проход через крышу из металлочерепицы стальных труб и дымоходов. Если дымовая труба идет через утепленную крышу, надо будет класть строго определенное число слоев утеплителя, а также кровельную изоляцию, создавать обрешетку перекрытия.

Квалифицированные профессионалы разрешают эту проблему, сооружая особый короб, окружающий вывод трубы наверх. Сам короб обязательно прикрывается от прямого контакта с дымовой трубой. Для изоляции их друг от друга применяют минеральную вату на основе базальта либо стекловолокна. То, какой геометрической формы будет данный узел, определяется видом применяемых материалов. Большинство труб – прямоугольные, круглые или квадратные. Из металла и цемента делают в основном конструкции в виде круга.

Запрещается выводить трубу наружу через ендову, потому что тогда не получится надежно обеспечить герметичность их соединения.

Любые дымоходные трубы обязательно снабжаются защитными зонтиками.

При формировании внешнего фартука применяют гидроизоляционные материалы, устойчивые к действию высоких температур. Потолочные проемы вокруг стального дымохода понадобится закрыть теплоизоляционным барьером либо коробом, это требование актуально не только для деревянных крыш. Вместо распушки для защиты основного массива материала от перегрева иногда используют вермикулит либо керамзит. Но традиционный путь с использованием базальтовой ваты более практичен и безопасен.

При выводе любых дымоходов через утепленные крыши ставятся вспомогательные поперечные балки. Выводя трубу в уже созданной кровле, места соединений обрабатываются герметиком либо покрываются клейкой лентой. Чтобы собрать и отвести конденсат, пригодится желоб для дренажа. Необязательно покупать его, такую вещь можно сделать и своими руками. Круглые дымоходы крепятся стальными кронштейнами, при этом предусматриваются всегда зазоры под тепловое расширение конструкции.

Вне зависимости от того, оборудуется крыша трубой или нет, важно правильно рассчитать ее уклон. От этого зависит не только расход металлочерепицы, но и практичность использования кровли, ее свойства. Изменяется наклон – и сразу другой становится восприимчивость дома к осадкам и ветру, меняется и срок службы конструкции. Просчитать необходимый уклон по размерам можно, если воспользоваться формулой вида X = H / (1/2L). Высота здесь – интервал между перекрытием и коньком, то есть рост стропил, а под длиной подразумевается ширина дома.

Чтобы пересчитать уклон кровли в проценты, останется полученный результат только умножить на 100. Перевести вычисленную цифру в градусы поможет элементарная тригонометрия (арктангенс). По этой схеме можно выяснять необходимые параметры и для крыш с одним скатом, но тогда требуется учитывать всю длину пролета. Когда скаты неравны между собой, расстояние отсчитывают от проекции конька на перекрытие, а углы определяют для каждой плоскости отдельно.

Если устройство очень сложное, в нем много перепадов и рельефных деталей, вводят поправку относительно горизонтальных проекций.

Самый малый (11 градусов) уклон можно применять только в идеальной ситуации, когда заведомо исключено воздействие снега и дождя. Уровень нагрузки от ветра, передающейся нижним частям дома, будет небольшим, но снег и лед не будут самостоятельно сходить вниз. Судя по рекомендациям большинства производителей металлочерепицы, нормальная работа кровли в зимних условиях гарантирована только при уклоне не меньше 14 градусов.

Завышать вычисленные или указанные в сопроводительных материалах параметры не рекомендуется, потому что это приведет к росту расходов на материал, повышению парусности создаваемой крыши и сложностям с водоотведением.

Но у максимально плоской крыши есть и свои минусы.

Ведь малый наклон не позволяет избежать просачивания воды сквозь стыки между листами и точки крепления, поэтому понадобится принимать дополнительные меры.

В зимнее время больше будет проблем с очисткой кровли от снега – если этого не делать или делать недостаточно, она может провалиться. При малых углах наклона тяжелеет обрешетка, прикрепить к ней детали будет сложнее. И еще один недостаток – не получится сделать чердак либо мансарду большой площади.

Если рассмотреть остроконечные крыши, тут выявляются другие сложности. Так, под углом в 45 градусов снежная масса будет сама сползать вниз. Но тяжелая металлочерепица может повторить тот же маневр и придется усиливать крепление, присоединять каждый элемент к обрешетке максимально тщательно. Крайности сходятся – как при недостаточной, так и при избыточной крутизне понадобится класть больше листов. Потому углы в 11 и в 70 градусов скорее теоретически возможны, чем реализуемы на деле.

Для односкатной кровли наиболее практичным значением оказывается коридор от 20 до 30 градусов, а для двускатной вторая цифра может достигать и 45 градусов.

Когда выбран внешний контур и форма, настает время разбираться с узлами стропил. В качестве мауэрлата обычно берут брус из хвойной древесины в форме квадрата, его сторона составляет 10 либо 15 см. Сечение лежня должно быть точно таким же, эта деталь размещается под прямым углом к несущим стенам. Из стропильных ног собирается треугольная кровельная конструкция, принимающая на себя основной удар погодной стихии, поэтому ее созданию нужно уделить особенное внимание. Дополнительно готовятся стойки, направленные по вертикали конструкции, благодаря которым сжатие от конька равномерно расходится по несущим стенам.

Длину ребер у стоек определяют не по стандартным нормам, а выполняя специальные расчеты.

Кроме них, оборудуют затяжки – это горизонтальные части стропильных треугольников, мешающие ногам перемещаться произвольно под различной нагрузкой. Но затяжками пользуются только при создании висячих стропил, а если те имеют твердую опору, потребности в этом элементе нет вовсе. Перераспределение изгибающих нагрузок от коньковых узлов осуществляют подкосы. Что касается обрешетки, то она делается из деревянных досок, бруса, размещаемых под углом 90 градусов по отношению к ногам стропил, и усиливает общую жесткость кровли.

Кроме этих элементов, понадобится сделать:

• конек (правильный стык между скатами);
• свес – деталь, выходящую за контур несущих стен на 40 см и мешающую влаге проникать на их поверхность;
• кобылки – заменяют свес, если концы стропил не позволяют его сделать.

Что касается выбора количества скатов, он должен делаться не только по эстетическим соображениям.

Так, односкатные кровли применяются лишь там, где не будет чердаков – на малых домах, над крыльцами и пристройками, над хозяйственными сооружениями.

Шатровые отличаются от обычных двускатных тем, что фронтоны как будто срезаны под наклоном на всю высоту. Полувальмовая кровля похожа на шатровую, оснащается теми же четырьмя скатами в виде треугольника, но фронтоны подрезаны лишь частично. Если основная часть постройки круглая, кровля делается в виде купола, но все эти варианты, а также конусные, двухщипцовые и так далее, встречаются намного реже двускатных и односкатных крыш.

Расчеты

При взгляде на крышу из металлочерепицы обнаруживается, что она образована рядами и волнами (то есть линиями, направленными перпендикулярно плоскости ската). Разрыв от одного ряда до другого среди кровельщиков получил название шаг волны. Когда на листе черепицы шаг составляет 350 мм и шесть волн, его именуют модулем. Типичные предложения российского рынка включают от 1 до 10 модулей. Можно избрать индивидуальные размеры, но тогда общая стоимость будет намного выше.

Важно помнить, что по техническим причинам лист не может быть короче 45 и длиннее 700 см, а все волны и стыки обязательно формируют монолитный ансамбль по скату.

Посчитав нужное число модулей, легко определить, сколько материала будет израсходовано на кровлю одной крыши. В дополнение к основному материалу понадобятся еще стальные планки (каждая 200 см в длину) и листы стали 200х125 см, окрашенные точно так же, как и черепица. Минимальный угол наклона равняется 11 градусам, а максимальный – 70 градусам. Чаще всего поставляемые планки рассчитаны на кровлю с уклоном в 30 градусов. Если эта величина отличается, их подгоняют по индивидуальным требованиям, определяемым в схеме.

Способы установки

Выбрать подходящий тип кровли и тщательно рассчитать его параметры – только половина решения. Важно выяснить, как лучше уложить металлочерепицу. Это надежный материал, но если будет допущена ошибка при укладке, уже через несколько месяцев всю работу понадобится переделывать заново. Есть два проверенных временем варианта монтажа: по одному ряду и по несколько рядов одновременно. Независимо от выбранного пути, 2,3 или 4 листа собирают в блок, прикрепляя друг к другу на короткие саморезы.

Затем их присоединяют к обрешетке, стараясь попасть как можно выше. Тогда появится возможность крутить блок вокруг центральных саморезов, выравнивая укладку листов для их оптимального выставления. Если выбран монтаж по одному ряду, самый первый лист становится направляющим для всей полосы. Его выравнивают по карнизам и торцам скатов, а для большего удобства крепят на саморез у конька. Второй лист требуется положить слева в нахлест на первый.

Потом эти делали соединяют между собой при помощи шурупа: он вводится поверх волны под всеми поперечными складками. Такой метод позволяет выложить блоки из пары или двух пар листов. К сведению: завершающий каждую полосу лист не прикрепляют к основанию, пока не разровняют следующий пакет металлочерепицы. Установка в несколько рядов существенно отличается – работают справа налево, но все так же первый лист ровняют, ориентируясь на карнизы и торцы. Второй фрагмент металлочерепицы должен перекрыть первый, и их крепят на общий саморез у конька посередине листа.

Стык между частями покрытия зажимают винтами, которые вводятся в вершину волны. Третий лист ряда ставится левее первого. Чтобы накрывать крышу было удобнее и легче, стоит начать с той стороны, где отсутствуют скосы и срезы, другие детали кровли, которые потребовали бы разрезать лист. Кладут материал, двигаясь к косым конькам или к разделяющей скаты ендове. Четвертый лист накладывается на третий и их связывают короткими саморезами, но не прикручивают к обрешетке (ведь понадобится еще корректировать геометрию выложенного блока).

Подробное руководство по работе

Вкратце ознакомившись с устройством кровель из металлочерепицы и с монтажом ее, пора выяснить, каким образом должна быть выполнена вся работа поэтапно. Конструкция кровельного пирога отличается в зависимости от того, отделывается ли утепленная или холодная крыша.

Черновая отделка

Не считая самого облицовочного слоя, над теплой мансардой последовательно располагают (сверху вниз):

• обрешетку;
• контробрешетку;
• сдерживающую воду мембрану;
• слой огнестойкого утеплителя;
• паровой барьер;
• подложку.

Для холодных чердаков устройство проще – нет необходимости в утеплении и ограничении движения пара.

Обрешетка делается из бруса 5х5 см, альтернативой ему выступают доски 3,2х10 см. В обоих вариантах конструкции присоединяются к брусу контробрешетки, удерживаемому стропилами. Благодаря контробрешетке не только обеспечивается механическая связность частей пирога, но и формируется вентилируемое пространство внутри него. А потому уменьшается риск столкнуться с накоплением конденсата.

Делать монолитный настил из дерева под металлочерепицей непрактично, потому части обрешетки монтируются через промежутки 35-40 см. Точное значение определяется шагом волны. Там, где расположены разжелобки и карнизы, производится крепление дощатого настила шириной 14-15 см. Предварительно любой кусок дерева полагается пропитывать антисептиками и средствами защиты от огня. Далее наступает очередь гидроизоляционной мембраны либо пленки, которые должны пропускать пар, не разрушаться под действием ультрафиолета и служить долго.

Гидроизоляция монтируется исключительно в сухую погоду. Если идет дождь, лучше отложить это дело до более удобного момента.

Рулоны раскатывают над каждой частью кровли, кладут его внахлест, двигаясь поперек стропил. Начинается укладка у карниза, а заканчивается на коньке. Низовые полотна гидроизоляции подводятся к фронтальным доскам карнизов. Точный нахлест пленки определяется углом ската, но минимальная величина его минимум 70 мм. Чтобы сделать стыки герметичнее, применяются скотч и дисперсионные материалы.

Распространенная ошибка – использовать горючие утеплители, надеясь на специальные огнезащитные пропитки.

Полагается применять только те материалы, которые сами по себе не воспламеняются без дополнительной обработки. Толщину утеплителя выбирают, проводя специальный теплотехнический расчет по условиям определенных мест, но даже в самых теплых регионах РФ она составляет от 15 см. Рекомендуется отдавать предпочтение плитным утеплителям от ведущих производителей, они наиболее надежны и безопасны.

Укладка плит производится внутри стропил в распор, их фиксация производится без дополнительных крепежей, потому что такие конструкции упруги. Выбор пароизоляции тоже ответствен, и основное внимание уделяют плотности и уровню проницаемости для водяного пара. Внутреннюю обшивку делают из досок либо ГКЛ, к этой работе приступают после окончания монтажа прочих слоев.

Нагрузка от самой кровли, накапливающегося снега и передвигающихся людей составляет минимум 200 кг на 1 кв. м. Это обстоятельство нужно учитывать при проектировании и сооружении стропил.

Как холодная, так и теплая крыша из металлочерепицы оснащается шумоизоляционным материалом – его кладут на обрешетку или сплошным слоем, или в местах, где будут крепить лицевое покрытие.

Если уклон кровли составляет от 14 до 20 градусов, рейки можно ставить относительно редко. А когда сверху размещается стальной тонкий профлист, подготавливается неразрывная обрешетка из обрезных досок. Их минимальная толщина – 3,2 см, а шаг монтажа уменьшается до 1 см. Приколачивать рейки для контробрешетки к стропильным ногам требуется с помощью оцинкованных гвоздей. Их вбивают через каждые 30 см. Готовя гидроизоляцию, нужно применять мембраны, эффективно подавляющие возникновение конденсата, безопасные в пожарном отношении и стойкие к ультрафиолетовым лучам.

Для прикрепления защищающих от воды мембран к ногам стропил применяют строительные степлеры. Над гидроизоляцией помещают слои обрешетки и контробрешетки. От волокнистых теплоизоляционных материалов до слоя гидроизоляции следует оставить промежуток, заполняемый только воздухом. Чтобы сформировать его, на край стропил в 1 см от гидроизоляции вбивают гвозди и растягивают сетку, делать которую лучше всего из шнура. Помочь стенам выдержать массу кровли и дополнительную нагрузку (ветровую, снежную, ледяную) может бетонная стяжка. Когда верхний этаж велик, ее делают по всем несущим стенам, не ограничиваясь только внешними плоскостями.

Дополнительное усиление конструкций достигается за счет бетонных колонн, выводимых от фундамента, а также за счет подпорок для балок, удерживающих стропила.

Плоскости скатов выводят идеально ровно, и если в них обнаруживаются дефекты, их следует стесать рубанком. Сильно поврежденные элементы полагается менять. Работая со стропилами, требуется после каждой манипуляции (особенно когда выводится диагональ ската) проверять их геометрию строительным уровнем. Заметив перекос, его убирают при помощи дополнительных элементов.

Бывает так, что скат (между коньковой балкой и карнизом) больше 6 м. В таких случаях листы разделяются на фрагменты и стыковка их производится внахлест. Прежнее покрытие со стропил убирают полностью, а окончив демонтаж, сами стропила и обрешетку проверяют очень тщательно, чтобы все было целым.

При подготовке к любым кровельным работам и в процессе самой раскладки металлочерепицы нельзя облицовывать фасад, закрывать фронтон и выполнять прочие работы.

Такая «экономия времени» нерациональна и оборачивается только дополнительными потерями.

Разрыв между брусьями обрешетки следует делать в соответствии с указаниями производителей, но не менее 0,6 и не более 0,9 м. Перед работой внимательно оценивают совпадение между досками или брусом, потому что отличающиеся по размерам и конфигурации блоки могут привести к повреждению покрытия кровли. Набивая карниз, следует ставить крайнюю полосу досок так, чтобы она не выступала за него. Нельзя использовать детали тоньше 150 мм, чтобы гарантировать крепость стропил и компенсировать неровные плоскости. Ставящуюся поверх обрешетки мембранную пленку недопустимо присоединять с помощью гвоздей либо саморезов, применяют только скотч.

Закончив с карнизными планками, занимаются водостоком. Лучше всего купить специальную систему у поставщика металлочерепицы, чтобы избежать проблем с совместимостью. Первым шагом при установке будет закрепление кронштейнов, которые и держат желоба. Тут же занимаются монтажом вентиляционных решеток на карнизы. Как только это сделано, подготовительный этап работ можно смело считать оконченным.

Укладка финального материала

Технология крепления металлочерепицы намного проще, чем у любых подготовительных работ. Но и в ней есть свои важные тонкости, нюансы. Работают от нижних углов каждого ската. Если в процессе укладки возникает необходимость корректировать листы, их просто нарезают до нужной величины.

Стык между листами должен быть противоположен той линии, по которой будет стекать вода. Если сделать иначе, дождевые потоки будут вливаться внутрь.

Первый ряд покрытия кладут, внимательно следя за выступами – оно должно выводиться на 4 см дальше карниза. Точно замерять это расстояние нет необходимости, погрешность в несколько миллиметров ничего не ухудшит. Последующие листы кладутся легче и быстрее, но вновь сконцентрироваться придется, когда дело дойдет до размещаемых на конек фрагментов. Нужно помнить, что установка металлочерепицы, да и подготовительные работы проводятся на высоте, а это предъявляет особые требования к организации труда.

Обязательно требуется применять специальные пояса и страховочные тросы. Перед подъемом на крышу надевают обувь с рельефной резиновой подошвой.

• в сумерки и в темное время суток (даже при хорошем электрическом освещении);
• во время дождя и до тех пор, пока поверхность не высохнет;
• в тумане;
• при ветре сильнее 15 м/с (даже если это отдельные порывы).

Поднимать наверх нужно ровно столько материала и инструментов, сколько понадобится для работы в ближайшие 1-2 часа.

Лучше потратить побольше времени на подъемы и спуски, чем столкнуться с проблемами из-за загромождения пространства. Конечно, никогда нельзя работать на обледеневшей крыше. Мусор, бракованные и испорченные части материала, демонтируемые конструкции, упаковка и все остальное спускаются с крыши только по лестницам. Недопустимо сбрасывать их вниз.

Рабочий инструмент следует ставить там, откуда он не упадет. Очень важно следить, чтобы сами инструменты и протянутые провода (кабели) никому не мешали и не оказывались под ногами. Любые механизмы, особенно электрические, проверяются заранее на земле, причем не только перед началом работ в целом, но и в начале каждого рабочего дня. Внимательно проверяют также целостность и исправность изоляции. Перед тем, как поднять наверх крупные листы, нужно убедиться в отсутствии сильного ветра, иначе они могут быть повреждены.

Все работы с металлочерепицей, даже распаковка, должны выполняться в рукавицах и спецодежде, потому что края любого листа металлочерепицы крайне острые, а иногда и зазубренные.

Любая инструкция для профессиональных строителей неизменно напоминает, что этот материал скользкий , и ходить по нему следует крайне осторожно, только с поясом безопасности. Если подъем металлочерепицы производится с помощью специальных механизмов, рекомендуется проверять их исправность перед каждым пуском. Нельзя ходить и стоять под местом подъема и в некотором радиусе от него (чем сильнее ветер в пределах допустимого, тем этот радиус больше). Разгружая пакеты, их всегда поднимают, но не вытягивают из укладки.

Типовая технологическая карта требует не поднимать длинный фасонный лист за края, их полагается держать только с боков. Если на металлочерепице обнаружены загрязнения, удалять их требуется бытовыми моющими средствами, притом максимально щадящими. Сильнодействующие смеси могут нанести ущерб покрытию. Не всегда удается в один день применить все доставленные листы, поэтому нужно знать, как организуется их хранение. Нельзя оставлять металлочерепицу в заводской плотной упаковке, ее складывают на наклонные бруски, поскольку это позволяет уходить и испаряться каплям дождя.

Металлочерепица, покрытая пластиком, должна храниться (как в упаковке, так и без нее) максимум 14 суток. Если требуется оставить ее на большее время, складируют материал так же, как и оцинкованный тип.

Пошаговая инструкция по укладке листов материала подразумевает предварительную подготовку:

• дополнительных опорных досок;
• брусков для сквозного вывода (пожарного или смотрового люка);
• лестниц на кровле;
• стеновых лестниц, выводимых частично на крышу;
• снегоуловителей;
• кровельных мостиков.

Резать металлочерепицу до нужного размера рекомендуется пилами и ножницами по металлу, ручными электрическими пилами с зубами из твердых сплавов. Болгарка с абразивными дисками не просто вредна при резке материала, ею нельзя работать ближе 10 м от листа, поскольку разлетающиеся искры могут повредить черепицу. Собираясь крепить покрытие, его поверхность нужно освободить от стружки, крепежных элементов и заклепок. Смонтированную металлочерепицу окрашивают подходящими для металла красками у самих карнизов. Те же краски наносят на края обрезов и на все случайно появившиеся царапины.

Особенностью листов формата 1/1025 является то, что некоторые из них оснащены вспомогательным поперечным изгибом, упрощающим монтаж и блокирующим расползание материала. На кровли сложной конфигурации такое покрытие можно класть только после тщательных обмеров, при этом необходимую длину листов должны рассчитывать профессионалы.

Работая на шатровой крыше, разрезанные блоки не получится ставить на противоположные скаты, так как у них поперечный рисунок.

Если приходится наступать на уложенные листы металлочерепицы, желательно шагать по местам, где поставлена обрешетка.

Правильно крыть крышу этим материалом нельзя, если не проверять, качественно ли состыкованы поперечные складки после установки каждого блока.

• 0,48х5;
• 0,48х6,5;
• 0,48х8 см.

Особая роль принадлежит шурупам с габаритами 4,8х28 мм. Они необходимы, что присоединять покрытие в нижних частях волн, у карнизов, в нахлестах. Ими же рекомендуется закрепить планки. Не все крепежи определенного размера годятся для работы, в данном случае рекомендуется применять шурупы с уплотняющим слоем из ЭПДМ-резины. К сведению: пользоваться гвоздями категорически неправильно, поскольку они менее надежны, чем шурупы.

Большой ошибкой является затягивание крепежа до упора – в этом случае поверхность может покрыться вмятинами.

Закручивание шурупов вручную непрактично и утомительно. Упростить работу помогает электрическая дрель, которая имеет функции плавной корректировки оборотов и может действовать в режиме реверса. Фасонные листы ведут под наклоном 1: 4, а трапециевидные нужно установить под углом 1: 7. Часть производителей отказывается от ответственности, если профиль ставится на крышу с меньшим уклоном. Для фальцевой кровли классического типа нужно делать уклон минимум 1: 12.

Фронтонные планки крепят с боков к фронтонным доскам, а наверху их присоединяют к металлочерепице. Крепления ставят на расстоянии 80 см друг от друга, взаимный нахлест планок фронтона – 10 см. Перед монтажом коньковой фасонной планки полагается закреплять торцевые крышки заклепками. Нахлест делают 13 см, для гладких конструкций – на 3 см меньше. От двух до пяти коньковых планок связывают в единый блок при помощи шурупов и ставят по ходу конька.

Далее уплотняют стыки между планкой и листом профиля. Сами коньковые элементы пробивают шурупами через уплотнения к листам по верху волн (идут через одну волну). Конек, примыкающий к скату, лучше сделать так: торец отрезается под скат и монтируется плотно под лист.

Для уплотнения фасонных коньковых элементов рекомендуется брать самоклеящееся соединение вида «Топ-Ролл».

Ничего сложного во всех этих работах нет. Нужно только быть внимательными и аккуратными.

Даже имея полное представление о стандартной технологии работы, можно допустить серьезные ошибки или пропустить удобный случай для сокращения расходов и упрощения работ.

По мнению специалистов, качественная вентиляция пространства под крышей из металлочерепицы удовлетворяет трем требованиям:

• обеспечен разрыв от гидроизоляции до самого металла;
• через карниз воздух идет свободно;
• проходить через участок под коньком ему ничего не мешает.

Только выполнив эти условия, можно гарантировать стабильное утепление чердака или мансарды.

Перед работой следует проверять брус и доски. На нем не должно быть признаков механического разрушения или воздействия насекомых.

Не стоит брать материал с глубокими трещинами или плохо высушенное дерево. Все гвозди должны быть сделаны из нержавеющих марок стали. Необходимую длину их узнают, удваивая толщину обрешетки.

Если приходится стыковать доски между собой, требуется вывести границу на стропила при любой возможности.

Соседние горизонтальные ряды ставят так, чтобы стыки были взаимно смещены. Саморезы, которыми прикручиваются листы металлочерепицы, ставятся минимум по 6-8 штук на 1 кв. м, ведь покрытие тяжелое и его нужно основательно прижимать к опоре. Делая черепичную крышу для теплой мансарды, целесообразно устанавливать окна жилой комнаты на обрешетку, удерживаемую стропильными балками. Если окна очень большие, лучше присоединять их напрямую к стропилам.

Гидроизоляционные мембраны с повышенной диффузией кладут на утеплитель без зазоров, а антиконденсатную пленку следует ставить через определенный промежуток. Между двумя соседними стропилами пленка может провисать максимум на 20 мм (при наибольшем расстоянии в 120 см). Если обрешетка делается из дерева, нужно антиконденсатную пленку ставить под контробрешетку. Это позволит оптимизировать вентиляцию в промежутке от листа покрытия до пленки. Когда создается водосток, монтажу карниза предшествует размещение держателей желоба. А сам карниз должен оканчиваться на уровне трети желоба, идущей от стены.

Соединять карниз с обрешеткой полагается самосверлящими винтами с плоской верхушкой. Стыковать два карниза нужно с набегом 5-10 см. Подшивать карнизные свесы самой кровли можно профлистом, металлическим сайдингом или фасадными панелями.

Строжайше запрещено крепить металлочерепицу в верхние прогибы волн, а также примененять молоток для закрепления саморезов.

Крепление нижней ендовы производится на кляммеры, а от конца листа до самой низкой точки ендовы должно оставаться минимум 10 см.

Верхняя ендова монтируется после того как будет закончена раскладка металлочерепицы. Для этого используют кровельные саморезы, вонзающиеся в верхушки волн с шагом 20… 30 см. При этом недопустимо нарушать нижнюю ендову. При креплении фронтонов стараются накрывать верхние прогибы волн. Конек и металлочерепицу разделяют при помощи пенополиуретана, а торцы конькового элемента нужно перекрыть декоративной заглушкой. Стыки обязательно обрабатываются герметиками.

Пристенные профили обязательно используют там, где кровля подходит не только к стенам, но и к различным трубам и слуховым окнам.

Их накладывают на металлочерепицу и прикрепляют к проблемным элементам. На уровне карниза после второй полосы обрешетки монтируют различные ограждения. Вид их и конкретное исполнение определяются уклоном кровли и типом черепицы. Для соединения рекомендуется использовать самосверлящие болты с внешним цинковым слоем (5,5х25 мм по металлу и 5,5х60 по дереву).

Недопустимо крепить ограждение только к одной металлочерепице.

Чтобы связать ограждающие конструкции между собой, применяют болты. В прогиб волны ставятся задерживающие снег элементы, их крепят сквозь черепицу и уплотняющую прокладку к самой обрешетке. В предусмотренных для этого местах заблаговременно делают обрешеточные профили с шагом 12 см (его отсчитывают по осям профилей).

Снегозадержатели должны монтироваться выше ограждения, а если скат длиннее 10 м, целесообразно использовать их пары.

Процесс монтажа металлочерепицы вы можете посмотреть в видеоролике ниже.

Длина листа от 550 до 8000 мм
Масса - 4,75 кг/м 2

2. Обрешётка, гидро- и пароизоляция

В качестве обрешётки для металлочерепицы используются профили из оцинкованной стали производства "ИНСИ" (ПШ-28-0,7, ПШ-28-1,0, ПШ-61-1,5), либо дерево (доски 25x100, 32x100 или брус 50x50), которые крепятся к стропилам снизу вверх (от карниза к коньку) с шагом, соответствующим шагу металлочерепицы. Пароизоляционная плёнка устанавливается со стороны тёплого помещения. Гидроизоляция монтируется по стропильным конструкциям.

Супердиффузионные мембраны укладываются на утеплитель без зазора, обращая внимание на расположение стороны, которая должна примыкать к утеплителю. Антиконденсатные плёнки должны устанавливаться с зазором между плёнкой и утеплителем. Необходимо строго следовать рекомендациям производителя плёнки по её применению и способу установки. При устройстве холодного чердака возможно не устанавливать гидроизоляцию, при гарантии надлежащей вентиляции подкровельного пространства.

Подкровельные плёнки укладываются по стропилам, снизу вверх поперёк ската, параллельно карнизу. Стык плёнки делается по ширине ската, с нахлёстом не менее 100 мм. По длине полотнища плёнки стыкуются на стропилах с перехлёстом 100 мм. Допустимый провис плёнки между стропилами 2 см. Максимальное расстояние при монтаже плёнок между стропильными конструкциями 1,2 м. При монтаже с использованием деревянной обрешётки антиконденсатная плёнка устанавливается под контробрешётку, для улучшения вентиляции между листом черепицы и плёнкой.

3. Карниз

Карниз крепится до монтажа листов металлочерепицы вдоль нижнего края ската. Если предусмотрено устройство организованного водостока, держатели желоба устанавливаются до монтажа карниза. В этом случае карниз должен быть смонтирован так, чтобы окончание его приходило в первую треть желоба от стены.

Карниз выравнивается по нижнему обрезу ската с помощью шнурки. Крепится к обрешётке с помощью самосверлящих винтов с плоской головкой. Стык карнизов осуществляется с нахлёстом 50-100 мм.

Подшивка карнизного свеса кровли выполняется различными способами. Для подшивки используют: профлист, металлосайдинг, фасадную панель. Возможны два варианта расположения материалов: вдоль или перпендикулярно стене.

4. Монтаж листов металлочерепицы

Укладку листов металлочерепицы производить справа налево. Монтаж начинается с установки первых двух листов. Первый лист металлочерепицы крепится само-резом в нижнем правом углу так, чтобы нижний край листа приходился по краю обрешётки. Второй лист металлочерепицы накладывается сверху, закрывая капиллярную канавку. Края листов выравниваются по карнизу и плоскости фронтона ската. Выполнив выравнивание, листы закрепляются. Далее приступают к монтажу последующих листов металлочерепицы .

При длине ската более 6 м рекомендуется выполнять его составным, из-за неудобства транспортировки и монтажа листов. При устройстве составного ската листы металлочерепицы монтируются снизу вверх, справа налево, по схеме. Важно при таком монтаже совместить капиллярные канавки нижнего и верхнего листов. В противном случае образуется зазор между листами металлочерепицы . Листы всех укладываются с нахлёстом по длине 200 мм. Для правильной организации нахлёста длина нижнего листа металлочерепицы должна удовлетворять формуле:

Lн.л.=0,2+b*Nш
b — величина шага черепицы; Nш — число шагов черепицы по скату

Например, этой формуле подчиняются листы длиной 3,0; 3,4; 3,8; 4,2; 4,6; 5,0 м.

Для монтажа металлочерепицы используются кровельные саморезы 4,8x35 или 4,8x20 мм. Крепление листов металлочерепицы произво¬дится в нижний прогиб профиля (рис. 12), саморезы располагаются на листах в шахматном порядке, вблизи края ската (карниз, конёк, фронтон, ендова) в каждую волну. Продольный стык листов скрепляется саморезами или заклёпками. В случаях, когда уклон кровли меньше 14° необходимо герметизировать продольные и поперечные стыки листов.

Крепление металлочерепицы в верхний прогиб волны категорически запрещается!

Крепление металлочерепицы гвоздями или саморезами без уплотняющих прокладок категорически запрещается!

Забивание кровельных саморезов молотком категорически запрещается!

По металлочерепице надо ходить аккуратно, в обуви с мягкой подошвой и наступать только в нижний прогиб волны в местах обрешётки.

Самосверлящий винт с уплотнительной прокладкой устанавливается в прогиб волны металлочерепицы под поперечной волной(в низ волны), перпендикулярно листам. Винт закручивается до момента выпрямления прокладки в горизонтальную линию. Излишнее закручивание ведёт к выгибанию прокладки и отрыву её от плоскости листа.

5. Ендова

Обрешётка в месте стыков скатов выполняется сплошной на расстоянии 400...500 мм от середины. Нижняя ендова крепится к обрешётке с помощью кляммеров. Листы металлочерепицы укладываются таким образом, чтобы от края листа до низа ендовы оставалось не менее 100 мм.

Верхняя ендова устанавливается после укладки листов металлочерепицы и крепится кровельными саморезами через 200...300 мм в верх волны металлочерепицы. Саморезы не должны нарушать целостность нижней ендовы.

6. Фронтон

Фронтон крепится таким образом, чтобы накрыть верхний прогиб волны металлочерепицы. На Рис. 13 показана подшивка выступающего со стороны фронтона свеса кровли профилем стеновым С-13 , расположенным поперёк ската кровли. С-13, в этом случае, заказывается заранее или нарезается на месте в соответствии с размером выноса.

7. Конек

Стыкуются коньковые элементы с нахлёстом 100 мм. Конёк крепится кровельными саморезами 4,8 х 80 мм к обрешётке, к вершине каждой второй волны. Конёк плоский крепится кровельными саморезами 4,8 х 80 к обрешётке или 4,8 х 35 к листам металлочерепицы, к вершине каждой второй волны.

Между коньком и металлочерепицей укладывается уплотнитель пено-полиуретановый. Торцы фасонного конька закрываются декоративной заглушкой.

Для вентиляции подкровельного пространства используется вентилятор конька, который крепится кровельными саморезами к коньку. Стык обрабатывается герметиком.

8. Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на листы металлочерепицы и крепится к стене.

Выступающие из кровли кирпичные прямоугольные трубы обрамляются следующим способом:

шаг 1 - Установка нижнего фартука трубы

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки (болгарки) делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли. При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце - элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм. После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 - Монтаж нижнего листа от трубы до карниза

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа заводится под нижний элемент фартука, а другой выводится сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон делаются отгибки с помощью ручного инструмента.

шаг 3 - Укладка листов металлочерепицы по низу и с боков трубы

шаг 4 - Установка пристенного профиля

После монтажа листов металлочерепицы вокруг трубы начинают отделку трубы пристенным профилем. Порядок монтажа аналогично элементам нижнего фартука. Сначала устанавливается пристенный профиль к нижней грани трубы, с предварительной подрезкой его по её ширине, согласно рисунку. Крепление к трубе выполняется с использованием дюбель-гвоздей, а к металлочерепице профиль крепится кровельными саморезами в верхнюю часть волны.

шаг 5 - Установка пристенного профиля с боков трубы

Необходимо обработать два пристенных профиля по боковому размеру трубы и установить их на боковые грани.

шаг 6 - Установка пристенного профиля на верхнюю грань трубы

Установить пристенный профиль на верхнюю грань трубы, при этом выступающие за контур трубы вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбель-гвоздями.

шаг 7 - Установка верхнего листа металлочерепицы

Установить верхний лист металлочерепицы поверх пристенных профилей и листов металлочерепицы, уложенных ранее, при этом оставить зазор не менее 100 мм между нижним краем листа металлочерепицы и трубой. Под металлочерепицу уложить пенополиуретановый уплотнитель. В небольшой зазор, получающийся в месте стыка пристенного профиля, верхнего и бокового листов металлочерепицы заложить герметик.

Пристенный профиль используется и при внутренних переломах кровли. На внешнем переломе кровли используется элемент карниз.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50x50.

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

Видео монтажа металлочерепицы

9. Водосточная система

Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.

Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы - не далее 2 м друг от друга.

Водосточная система с диаметром трубы 100мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние - 0,75 м), держатели трубы - не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.

В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 2%.

10. Монтаж водосточной системы:

шаг 1 - Расчет количества держателей желоба.

Общую длину желоба разделить на выбранный шаг держателей (не более 900 мм, рекомендованный шаг держателей желоба 750 мм) (см. рис.26). Полученное количество отрезков +1 - это количество держателей желоба.

шаг 2 - Разметка под держатели желоба.

На нижней обрешетке отметить места установки держателей желоба с шагом, выбранным на предыдущем этапе.

шаг 3 - Выбор уклона желоба.

Выбрать величину занижения водосточного желоба (h) исходя из эстетического восприятия линии желоба. Линия желоба должна плавно уходить вниз, не вызывая зрительного ощущения сильной кривизны края ската или облицовки карнизного свеса. Рекомендованный уклон (i) желоба составляет 1%, то есть, от 1 см на 1 м. Разницу в высотах верхней и нижней точек желоба (h) можно посчитать как:

h= L x i
где L - длина желоба;
i - уклон желоба

шаг 4 - Определение мест загиба держателей желоба.

Пронумеровать держатели от начала желоба до водосточной воронки. Отметить место загиба на первом держателе определив таким образом начальное (верхнее) положение желоба. Надо учесть при разметке, чтобы край желоба оказался на 2 -2,5 см ниже относительно линии уклона кровли (см. рис. 27).

Сложить держатели по порядку возрастания номеров и отметить места загиба, как показано на рис. 28.

шаг 5 - Крепление держателей желоба.

Выравнивая место загиба с краем обрешетки, прикрепить держатели желоба к обрешетке самосверлящими оцинкованными винтами 4,8х22 с плоской головкой по 3 шт. на один держатель. При использовании в качестве обрешетки брусков 50х50 для надежного крепления держателей необходимо установить сдвоенный брус.

Шаг 6 - Создание уклона

Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура (рис.29).

шаг 7 - Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 30). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморезными винтами 4,2x16.

шаг 8 - Установка желоба

По торцам установить заглушки желоба (рис. 31).

Шаг 9 - Установка желоба.

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя.

шаг 10 - Соединение желобов.

На месте стыка желобов установить соединительный элемент желоба (рис. 32).

Шаг 11 - Монтаж углового колена.

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 33).

Шаг 12 - Монтаж трубы.

Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 34).

Шаг 13 - Монтаж сливного колена.

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания. Низ сливного колена должен располагаться на высоте 300 мм от отмостки здания (рис. 35).

11. Снегозадержатель и ограждение кровли

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.

Ограждение изготовляется в зависимости от уклона кровли и вида черепицы. Крепление производится к обрешёточному профилю через лист металлочерепицы и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5x25 мм для металлической обрешётки и 5,5x60 мм для деревянной обрешётки. Крепить кровельное ограждение к одному листу металлочерепицы запрещается. Между собой секции ограждения крепятся на болтовые соединения.

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм (по осям профилей обрешетки). Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну, другим- к другому обрешеточному профилю через уплотнительную прокладку и лист металоочерепицы (см. рис. 38).

Крепить кронштейн снегозадержания к одному листу металлочерепицы запрещается!

Шаг установки кронштейнов снегозадержания зависит от снегового района строительства, конструкции кровли, крепёжного элемента. Разработаны рекомендации по расчету шага установки кроншейнов. Расчет выполнен исходя из применения саморезов диаметром 4,8 мм. Глубина погружения саморезов показана на рис. 39.

снегозадержателей доступна в формате HTML данной инструкции.

12. Аксессуары

В качестве аксессуаров на кровле устанавливаются флюгеры, декоративные шпили, дымники. Установка всех аксессуаров производится в соответствии с нормами СНиП.

Для устройства выходов из кровли антенн, мачт и вентиляционных труб круглого сечения диаметром до 330 мм (с температурой наружной поверхности до 130°) используются кровельные уплотнители Master Flash.

13. Обработка деревянных конструкций

Деревянные конструкции, используемые при устройстве кровли, нуждаются в антисептической и антипиреновой (противопожарной обработке) обработке. Обработка может проводится как до сюорки конструкций (обработка отдельных досок и брусков), так и после (обработка стропил и обрешётки). Обработка проводится различными методами (погружение в емкость с раствором, нанесение кистью, нанесение распылителем.

14. Инструменты

1. Шуруповерт с шестигранной насадкой 6 мм.
2. Электрические высечные ножницы или ниблер.
3. Ручные кровельные ножницы.
4. Киянки (деревянные, каучуковые).
5. Ножовка, лобзик, молоток (используются при устройстве стропил и обрешётки).
6. Углошлифовальная машина ("болгарка"), перфоратор, дрель, пистолет для выпрессовки герметика (используется при установке пристенного профиля).
7. Уровень, нивелир, отвес, измерительные инструменты и приспособления.

15. Внимание!

Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!

Все изделия, производимые заводом фасада и кровли "ИНСИ" , разработаны для применения на скатных кровлях согласно настоящей инструкции по монтажу. Завод "ИНСИ" не несёт ответственности за убытки или потери, которые могут возникнуть при использовании изделий "ИНСИ" для выполнения несвойственных им функций.
