Для чего нужен трансформатор тока на подстанции. Трансформаторы тока. Виды и устройство. Назначение и работа. Установка трансформатора тока

Трансформатор - незаменимое устройство в электротехнике.

Без него энергосистема в ее нынешнем виде не могла бы существовать.

Присутствуют эти элементы и во многих электроприборах.

Желающим познакомиться с ними поближе предлагается данная статья, тема которой - трансформатор: принцип работы и виды приборов, а также их назначение.

Так называют устройство, изменяющее величину переменного электрического напряжения. Существуют разновидности, способные менять и его частоту.

Таким аппаратами оснащают многие приборы, также они применяются в самостоятельном виде.

Например, установки, повышающие напряжение для передачи тока по электромагистралям.

Генерируемое электростанцией напряжение они поднимают до 35 – 750 кВ, что дает двойную выгоду:

уменьшаются потери в проводах;
требуются провода меньшего сечения.

В городских электросетях напряжение снова уменьшается до величины в 6,1 кВ, опять же с использованием . В распределительных сетях, раздающих электричество потребителям, напряжение понижают до 0,4 кВ (это привычные нам 380/).

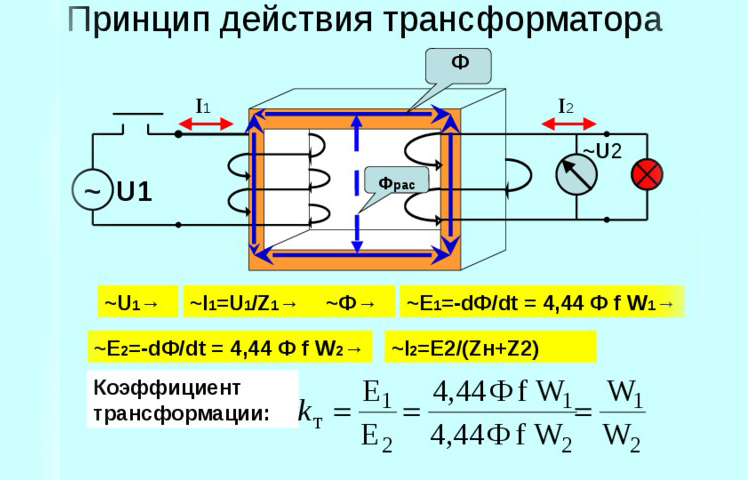

Принцип работы

Работа трансформаторного устройства основана на явлении электромагнитной индукции, состоящей в следующем: при изменении параметров магнитного поля, пересекающего проводник, в последнем возникает ЭДС (электродвижущая сила). Проводник в трансформаторе присутствует в форме катушки или обмотки, и общая ЭДС равна сумме ЭДС каждого витка.

Для нормальной работы требуется исключить электрический контакт между витками, потому используют провод в изолирующей оболочке. Эту катушку называют вторичной.

Магнитное поле, необходимое для генерации во вторичной катушке ЭДС, создается другой катушкой. Она подключается к источнику тока и называется первичной. Работа первичной катушки основана на том факте, что при протекании через проводник тока, вокруг него формируется электромагнитное поле, а если он смотан в катушку, оно усиливается.

Как работает трансформатор

При протекании через катушку параметры электромагнитного поля не меняются и оно неспособно вызвать ЭДС во вторичной катушке. Поэтому трансформаторы работают только с переменным напряжением.

На характер преобразования напряжения влияет соотношение количества витков в обмотках – первичной и вторичной. Его обозначают «Кт» – коэффициент трансформации. Действует закон:

Кт = W1 / W2 = U1 / U2,

W1 и W2 - количество витков в первичной и вторичной обмотках;
U1 и U2 - напряжение на их выводах.

Следовательно, если в первичной катушке витков больше, то напряжение на выводах вторичной ниже. Такой аппарат называют понижающим, Кт у него больше единицы. Если витков больше во вторичной катушке - трансформатор напряжение повышает и называется повышающим. Его Кт меньше единицы.

Большой силовой трансформатор

Если пренебречь потерями (идеальный трансформатор), то из закона сохранения энергии следует:

P1 = P2,

где Р1 и Р2 - мощность тока в обмотках.

Поскольку P = U * I , получим:

U1 * I1 = U2 * I2;
I1 = I2 * (U2 / U1) = I2 / Кт.

Это означает:

в первичной катушке понижающего устройства (Кт > 1) протекает ток меньшей силы, чем в цепи вторичной;
с повышающими трансформаторами (Кт < 1) все наоборот: сила тока в первичной катушке выше, чем в цепи вторичной.

Данное обстоятельство учитывают при подборе сечения проводов для обмоток аппаратов.

Конструкция

Трансформаторные обмотки надевают на магнитопровод - деталь из ферромагнитной, трансформаторной или иной магнитомягкой стали. Он служит проводником электромагнитного поля от первичной катушки ко вторичной.

Под действием переменного магнитного поля в магнитопроводе также генерируются токи - они называются вихревыми. Эти токи приводят к потерям энергии и нагреву магнитопровода. Последний, с целью свести данное явление к минимуму, набирают из множества изолированных друг от друга пластин.

На магнитопроводе катушки располагают двояко:

рядом;
наматывают одну поверх другой.

Обмотки для микротрансформаторов изготавливают из фольги толщиной 20 – 30 мкм. Ее поверхность в результате окисления становится диэлектриком и играет роль изоляции.

Конструкция трансформатора

На практике добиться соотношения Р1 = Р2 невозможно из-за потерь трех видов:

рассеивание магнитного поля;
нагрев проводов и магнитопровода;
гистерезис.

Потери на гистерезис - это затраты энергии на перемагничивание магнитопровода. Направление силовых линий электромагнитного поля постоянно меняется. Каждый раз приходится преодолевать сопротивление диполей в структуре магнитопровода, выстроившихся определенным образом в предыдущей фазе.

Потери на гистерезис стремятся уменьшить, применяя разные конструкции магнитопроводов.

Итак, в реальности величины Р1 и Р2 отличаются и соотношение Р2 / Р1 называют КПД устройства. Для его измерения используются следующие режимы работы трансформатора:

холостого хода;
короткозамкнутый;
с нагрузкой.

В некоторых разновидностях трансформаторов, работающих с напряжением высокой частоты, магнитопровод отсутствует.

Режим холостого хода

Первичная обмотка подключена к источнику тока, а цепь вторичной разомкнута. При таком подключении в катушке течет ток холостого хода, в основном представляющий реактивный ток намагничивания.

Такой режим позволяет определить:

КПД устройства;
коэффициент трансформации;
потери в магнитопроводе (на языке профессионалов - потери в стали).

Схема трансформатора в режиме холостого хода

Короткозамкнутый режим

Выводы вторичной обмотки замыкают без нагрузки (накоротко), так что ток в цепи ограничивается лишь ее сопротивлением. На контакты первичной подают такое напряжение, чтобы ток в цепи вторичной обмотки не превышал номинального.

Такое подключение позволяет определить потери на нагрев обмоток (потери в меди). Это необходимо при реализации схем с применением вместо реального трансформатора активного сопротивления.

Режим с нагрузкой

В этом состоянии к выводам вторичной обмотки подключен потребитель.

Охлаждение

В процессе работы трансформатор греется.

Применяют три способа охлаждения:

естественное: для маломощных моделей;
принудительное воздушное (обдув вентилятором): модели средней мощности;
мощные трансформаторы охлаждаются при помощи жидкости (в основном используют масло).

Прибор с масляным охлаждением

Виды трансформаторов

Аппараты классифицируются по назначению, типу магнитопровода и мощности.

Силовые трансформаторы

Наиболее многочисленная группа. К ней относятся все трансформаторы, работающие в энергосети.

Автотрансформатор

У этой разновидности между первичной и вторичной обмотками имеется электрический контакт. При намотке провода делают несколько выводов - при переключении между ними задействуется разное число витков, отчего меняется коэффициент трансформации.

Повышенный КПД . Объясняется тем, что преобразованию подвергается только часть мощности. Это особенно важно при незначительной разнице между напряжением на входе и выходе.
Низкая стоимость. Это обусловлено меньшим расходом стали и меди (автотрансформатор имеет компактные размеры).

Эти устройства выгодно применять в сетях напряжением 110 кВ и более с эффективным заземлением при Кт не выше 3-4.

Трансформатор тока

Используется для снижения силы тока в подключенной к источнику питания первичной обмотке. Устройство находит применение в защитных, измерительных, сигнальных и управляющих системах. Преимущество в сравнении с шунтовыми схемами измерения, состоит в наличии гальванической развязки (отсутствие электроконтакта между обмотками).

Первичная катушка включается в цепь переменного тока – исследуемую или контролируемую – с нагрузкой последовательно. К выводам вторичной обмотки подключают исполнительное индикаторное устройство, к примеру, реле, или прибор измерения.

Трансформатор тока

Допустимое сопротивление в цепи вторичной катушки ограничено мизерными значениями - почти короткое замыкание. У большинства токовых величина номинального тока в этой катушке составляет 1 или 5 А. При размыкании цепи в ней формируется высокое напряжение, способное пробить изоляцию и повредить подключенные приборы.

Импульсный трансформатор

Работает с короткими импульсами, продолжительность которых измеряется десятками микросекунд. Форма импульса практически не искажается. В основном используются в видеосистемах.

Сварочный трансформатор

Данное устройство:

понижает напряжение;
рассчитано на номинальный ток в цепи вторичной обмотки до тысяч ампер.

Регулировать сварочный ток можно изменением числа витков обмоток, задействованных в процессе (они имеют по нескольку выводов). При этом изменяется величина индуктивного сопротивления или вторичное напряжение холостого хода. Посредством дополнительных выводов обмотки разбиты на секции, потому регулировка сварочного тока осуществляется ступенчато.

Габариты трансформатора во многом зависят от частоты переменного тока. Чем она выше, тем более компактным получится устройство.

Сварочный трансформатор ТДМ 70-460

На этом принципе основано устройство современных инверторных сварочных аппаратов. В них переменный ток перед подачей на трансформатор подвергается обработке:

выпрямляется посредством диодного моста;
в инверторе - управляемом микропроцессором электронном узле с быстро переключающимися ключевыми транзисторами - снова становится переменным, но уже с частотой 60 – 80 кГц.

Потому эти сварочные аппараты такие легкие и небольшие.

Также устроены блоки питания импульсного типа, например, в ПК.

Разделительный трансформатор

В этом устройстве обязательно присутствует гальваническая развязка (нет электрического контакта между первичной и вторичной обмотками), а Кт равен единице. То есть разделительный трансформатор напряжение оставляет неизменным. Он необходим для повышения безопасности подключения.

Прикосновение к токоведущим элементам оборудования, подключенного к сети через такой трансформатор, к сильному удару током не приведет.

В быту такой способ подключения электроприборов уместен во влажных помещениях- в ванных и пр.

Кроме силовых трансформаторов, существуют сигнальные разделительные. Они устанавливаются в электроцепи для гальванической развязки.

Магнитопроводы

Бывают трех видов:

Стержневые. Выполнены в виде стержня ступенчатого сечения. Характеристики оставляют желать лучшего, но зато просты в исполнении.
Броневые. Лучше стержневых проводят магнитное поле и вдобавок защищают обмотки от механических воздействий. Недостаток: высокая стоимость (требуется много стали).
Тороидальные. Наиболее эффективная разновидность: создают однородное сконцентрированное магнитное поле, чем способствуют уменьшению потерь. Трансформаторы с тороидальным магнитопроводом имеют наибольший КПД, но они дороги из-за сложности изготовления.

Мощность

Мощность принято обозначать в вольт-амперах (ВА). По данному признаку устройства классифицируются так:

маломощные: менее 100 ВА;
средней мощности: несколько сотен ВА;

Существуют установки большой мощности, измеряемой в тысячах ВА.

Трансформаторы отличаются назначением и характеристиками, но принцип действия у них одинаков: переменное магнитное поле, генерируемое одной обмоткой, возбуждает во второй ЭДС, величина которого зависит от числа витков.

Необходимость в преобразовании напряжения возникает очень часто, потому трансформаторы получили самое широкое распространение. Данное устройство можно изготовить самостоятельно.

Человечество в значительной мере зависит от тока. Но просто так он не подчиняется, необходимы специальные аппараты. В качестве оного выступает трансформатор тока. Чем он является и каково его предназначение? Каков принцип действия трансформатора тока? И насколько он важен?

Что такое трансформатор тока?

Под ТТ понимают измерительный аппарат, который необходим, чтобы преобразовать ток. Конструктивно в трансформаторе первичная обмотка включена в цепь последовательно, тогда как вторичная имеет измерительные приборы, а также реле защиты и автоматики. ТТ является основным измерительным устройством в электроэнергетике. Обе обмотки находятся в изоляции. Вторичная во время эксплуатации обычно имеет потенциал, который близок к «земле», что достигается путём заземления одного конца.

Благодаря трансформатору можно учитывать и измерять ток высокого напряжения, используя приборы для низкого. В конце сводится всё к измерению первичного, значение которого записывают в амперах. Следует отличать измерительный трансформатор тока от силового. Так, в первом индукция является непостоянной и напрямую зависит от режима эксплуатации. Поэтому и считаются универсальными трансформаторы тока.

Назначение и принцип действия

Как всё происходит? Каков принцип действия трансформатора тока? Через силовую первичную обмотку, которая имеет определённое число витков, протекает напряжение, которое преодолевает полное сопротивление. Вокруг катушки возникает магнитный поток, который может уловить магнитопровод. Его необходимо расположить перпендикулярно относительно направления тока. Таким образом, будет теряться минимум электроэнергии во время её преобразования в электрическую. Пересекая перпендикулярно расположенные витки вторичной обмотки, магнитный поток активирует электродвижущую силу, под влиянием которой и возникает ток, преодолевающий полное сопротивление катушки и выходной нагрузки. Вместе с этим на зажимах 2-й цепи возникает падение напряжения.

Теперь немного о частных случаях:

Принцип действия сварочного трансформатора базируется на максимальной отдаче мощности. Его конструкция должна выдерживать высокое напряжение.
Принцип действия однофазного трансформатора базируется на магнитном потоке. Так, если замкнуть вторичную обмотку на какое-то сопротивление, то при появлении тока возникнет движущая сила. Если обратить внимание на закон Ленца, то можно сделать заключение, что магнитный поток будет уменьшаться. Но принцип действия однофазного трансформатора предусматривает подведение постоянного тока к первичной обмотке, в результате чего уменьшения магнитного потока не происходит.

Классификация

Все трансформаторы тока (как для измерений, так и для защиты) поддаются классификации по таким признакам:

По роду установки.
ТТ, предназначенные для работы в воздухе.
Трансформаторы тока для функционирования в условиях закрытых помещений.
ТТ, предназначенные для встраивания внутрь электрооборудования.

Основные параметры

Трансформаторам тока выдвигают целый ряд требований. Вся необходимая информация должна быть указана в паспорте или приложенной таблице.

Вот их краткий список:

Номинальное напряжение может находиться в широком диапазоне.
Номинальный первичный ток, который идёт по 1-й обмотке. Указываются значения для длительной работы аппаратуры.
Номинальный вторичный ток, проходящий по 2-й обмотке. Его качество обозначается показателем в 1 или 5 ампер.
Вторичная нагрузка соответствует сопротивлению во внешней 2-й цепи и выражается в омах.

Ограничения

По термической стойкости:

I1т - рассчитан на номинальное напряжение выше 330 кВ.
I3т - применяется в диапазоне значений в 110-220 кВ.
I4т - используется при напряжении, которое не превышает 35 кВ.

Принцип действия трансформатора может зависеть от материала:

При изготовлении токопроводящих частей из алюминия температура не должна превышать 200°С.
Если детали, что проводят ток, сделаны из меди или её сплавов и соприкасаются с маслом или органической изоляцией, то ограничение составляет 250°С.

Также существуют требования к механическим нагрузкам, которые должен выдерживать трансформатор тока при скорости ветра в 40 м/с. Принцип действия устройства может немного поменяться из-за конструктивных дополнений:

Если ТТ до 35 кВ, то это значение составляет 500 ньютонов.
При значениях в 110-220 кВ необходима стойкость в 1000 Н.
При превышении 330 кВ требование к механическим нагрузкам возрастает до уровня 1500 ньютонов.

Опасные факторы при работе с трансформатором тока

При работе с ТТ необходимо быть чрезвычайно осторожным, поскольку существуют значительные риски пострадать вплоть до летального исхода. Итак, следует опасаться:

Возможности поражения высоковольтным потенциалом, что может случиться в случае повреждения изоляции. Так как магнитопровод трансформатора тока сделан из металла, то он имеет хорошую проводимость и соединяет магнитным путём отделенные обмотки ТТ (первичную и вторичную). Поэтому существует повышенная опасность, что персонал получит электротравмы, или повредится оборудование вследствие дефектов в изоляционном слое. Чтобы избежать таких ситуаций, заземляют один из вторичных выводов трансформатора.

Возможность поражения высоковольтным потенциалом из-за разрыва вторичной цепи. Её выводы промаркированы как «И1» и «И2». Чтобы направление, по которому протекает ток, было полярным и совпадало по всем обмоткам, они всегда во время работы трансформатора подключаются на нагрузку. Это необходимо из-за того, что ток, проходящий по первичной обмотке, имеет мощность высокого потенциала, которая передаётся во вторичную цепь с незначительными потерями. При разрыве в таких случаях резко уменьшаются показатели из-за утечки во внешнюю среду. При таких происшествиях значительно ускоряется падение напряжения на данном разорванном участке. Потенциал, который сформировывается на разомкнутых контактах, при прохождении тока достигает нескольких киловольт. Такое значение является опасным для жизни. Поэтому необходимо убеждаться, что все вторичные цепи на трансформаторах тока надежно собраны. А при выходе из строя устанавливаются шунтирующие закоротки. Принцип действия трансформатора не терпит пренебрежения правилами безопасности, и получить электротравму очень легко.

Конструкторские решения, которые были использованы в трансформаторах тока. Любой ТТ, как и все электротехнические устройства, должен решать определённые задачи, которые возникают во время эксплуатации электроустановок. Благо, промышленность предлагает значительный ассортимент. Но в некоторых случаях бывает лучше усовершенствовать имеющуюся конструкцию с точки зрения предприятия, чем изготавливать что-то новое, чем многие и пользуются, не имея достаточного опыта. Без знания, что собой представляет принцип действия трансформатора, последствия такого вмешательства могут создать ситуации, опасные для жизни.

Заключение

В рамках статьи мы обсудили назначение и принцип действия трансформатора тока. Как видите, это устройство является очень важным для нормального функционирования общества. Но вместе с этим оно является и довольно опасным, поэтому всегда стоит придерживаться осторожности и без надобности не лезть внутрь аппарата, особенно тогда, когда работают трансформаторы тока. Назначение и принцип действия таких приспособлений были нами рассмотрены настолько, насколько это позволил размер статьи. Однако все самое важное мы изучили.

Измерительные трансформаторы являются обособленной группой электротехнических изделий.

В зависимости от конструкции назначение измерительных трансформаторов тока и напряжения различно – они преобразуют основные показатели электрических цепей (напряжение или ток), уменьшая их величину до заданного значения.

Главная задача заключается в достижении необходимых параметров, при которых точно и корректно работает контрольно-измерительная аппаратура.

Все измерительные трансформаторы делятся на две группы исходя из основных критериев:

по току;

по напряжению.

В зависимости от их принадлежности к одной из категорий существенно отличается конструкция и принцип работы изделий. Давайте более подробно рассмотрим основные конструктивные особенности и назначение измерительных трансформаторов каждой группы.

Принцип действия измерительных трансформаторов напряжения основан на понижении подводимого напряжения и изолировании подключенных после него измерительных приборов от влияния повышенного напряжения в сетях переменного тока.

Дополнительно повышается уровень безопасности для персонала, который обслуживает высоковольтные сети и снимает контрольные показания с приборов. Широкое применение такие изделия получили в релейных автоматических системах защиты и в различных электроустановках.

Благодаря включению в цепь питания этого трансформатора можно использовать стандартные контрольно-измерительные приборы для снятия точных показаний в линиях с высоким значением напряжения.

В противном случае пришлось бы существенно менять конструкцию измерительной аппаратуры и увеличивать ее в размерах за счет дополнительных катушек индуктивности, изоляции и других элементов.

Принцип действия измерительных трансформаторов тока заключается в снижении до необходимого уровня силы тока от первичного источника, к которому запитан измерительный прибор. Главное применение таких трансформаторов – контроль и снятие точных показаний в высоковольтных сетях.

Основная особенность устройства заключается в полном контроле силы тока и обеспечении безопасной работы с подключенной контрольно-измерительной аппаратурой, на которую ограничена подача тока высокого значения.

Варианты маркировки

На шильде изделия можно встретить различную информацию, которая поможет подобрать правильное устройство исходя из заданных параметров основных характеристик. Маркировка измерительных трансформаторов различается в зависимости от типа устройства.

Так, для трансформаторов тока характерны следующие символы и обозначения:

«Т» (первая буква) – трансформатор тока;

вторая буква в обозначении отвечает за тип конструкции. Может быть четыре варианта: «О», «П», «Ф», «Ш», что означает опорный, проходной, фарфор, шинный;

третьей буквой маркируется материал изоляции – литая (Л), масляная (М) или газовая (Г).

После буквенной маркировке указываются числовые значения, которые характеризуют класс изоляции, климат и коэффициент трансформации. Для примера: маркировка ТОМ-3У2 100/3 читается как «трансформатор тока опорный с масляной изоляцией, 3кВ, для умеренного климата второго класса с коэффициентом 100:3».

У трансформаторов напряжения маркировка отличается большим количеством букв, которые обозначают количество фаз, тип изоляции, класс прибора и его назначение, тип конструкции.

Более подробно это выглядит следующим образом:

класс трансформатора – Н (напряжение);

по количеству фаз – одна (О) или три (Т);

принадлежность – измерительный (И);

особенности конструкции – заземляемая первичная обмотка (З);

разновидность – каскадный (К), антирезонансный (А), цельнолитой корпус из полимера (Л), наличие емкостного делителя (ДЕ), фарфоровая покрышка (Ф);

тип исполнения – масляный (М), сухой (С).

Знание маркировки существенно облегчает выбор измерительных трансформаторов.

Особенности монтажа

Монтаж измерительных трансформаторов производится высококвалифицированными специалистами, которые обязаны иметь категорию допуска к электротехническим работам не ниже третьего уровня. Перед установкой необходимо провести проверку на выявление возможных дефектов.

визуальный осмотр корпуса на предмет механических повреждений;

проверка коэффициента трансформации на соответствие заданным параметрам;

состояние вторичной обмотки (отсутствие обрывов);

правильно ли промаркированы все выводы для подключения к источнику питания и контрольно-измерительной аппаратуре;

целостность фарфоровой покрышки и токоведущего стержня.

После визуального осмотра можно переходить к процессу установки и дальнейшего введения в эксплуатацию.

Для трансформаторов напряжения также проводят визуальный осмотр перед установкой.

Обращают внимание на следующие моменты:

целостность корпуса;

отсутствие течи масла;

предварительное испытание измерительных трансформаторов (определяют полярность у выводов для низшего и высшего напряжения, измеряют коэффициент трансформации, проверяют величину сопротивления обмоток);

проверка уровня масла. В больших устройствах количества масла определяют по специальному индикатору, а в компактных изделиях без расширителя не доливают масла примерно на 2-3 сантиметра до крышки. Образовавшийся воздушный карман и будет играть роль расширителя.

Все монтажные и пусковые работы проводятся в соответствии с указаниями изготовителя и с соблюдением правил безопасности.

Эксплуатация

Эксплуатация измерительных трансформаторов должна проводиться строго в соответствии с рекомендациями и предписаниями фирмы-изготовителя. В процессе использования устройств рекомендуется регулярный профилактический осмотр с целью выявления возможных неисправностей и быстрого их устранения.

Регулярное обслуживание для трансформаторов тока предусматривает следующие мероприятия:

контроль нагрузки внешней цепи с целью недопущения перегрузок (коэффициент перегруженности линии не может быть больше 20%);

внешний осмотр состояния подводящих контактов;

проверка целостности фарфоровых изоляторов;

осмотр внешней изоляции, удаление загрязнений и влаги.

состояние внешнего кожуха на предмет наличия повреждений и подтеков масла;

проверка уровня масла;

необходимо обращать внимание на наличие специфических тресков и посторонних шумов внутри изделия;

проверка целостности фарфоровых изоляторов и сварных швов.

При обнаружении любого вида неполадок устройство обесточивается и выводится из эксплуатации.

Ремонт измерительных трансформаторов проводят специализированные организации (обычно это сертифицированные мастерские от фирм производителей оборудования).

Чтобы узнать больше о новинках в мире электротехники, увидеть современное оборудование и узнать о передовых технологиях в профильных отраслях, достаточно посетить выставку «Электро».

Широкая международная экспозиция будет принимать посетителей на территории ЦВК «Экспоцентр».

На выставке можно больше узнать больше о назначении, принципе действия измерительных трансформаторов, а также особенностях монтажа и ремонта устройств.

Читайте другие наши статьи:

В системе обеспечения электрической энергией трансформаторы выполняют различные функции. Конструкции классического вида применяются для изменения определенных свойств тока до значений, наиболее подходящих для осуществления измерений. Существуют и другие виды трансформаторов, которые выполняют задачи по корректировке свойств напряжения до значений, подходящих наилучшим образом для последующего распределения и передачи электроэнергии. Трансформаторы тока согласно своему назначению имеют особенности конструкции, и перечень основных и вспомогательных функций.

Назначение

Основной задачей такого трансформатора является преобразование тока. Он корректирует свойства тока с помощью первичной обмотки, подключенной в цепь по последовательной схеме. Вторичная обмотка измеряет измененный ток. Для такой задачи установлены реле, измерительные приборы, защита, регуляторы.

По сути дела, трансформаторы тока – это измерительные трансформаторы, которые не только измеряют, но и осуществляют учет с помощью приборов. Запись и сохранение рабочих параметров тока нужно для рационального применения электроэнергии при ее транспортировке. Это одна из функций трансформатора тока. Модели конструкций бывают преобразующего типа и силовые варианты исполнений.

Устройство

Обычно все варианты исполнений трансформаторов подобного вида снабжены магнитопроводами с вторичной обмоткой, которая при эксплуатации нагружена определенными значениями параметров сопротивления. Выполнение показателей нагрузки важно для дальнейшей точности измерений. Разомкнутая цепь обмотки не способна создавать компенсации потоков в сердечнике. Это дает возможность чрезмерному нагреву магнитопровода, и даже его сгоранию.

С другой стороны, магнитный поток, образуемый первичной обмоткой, имеет отличие в виде повышенных эксплуатационных характеристик, что также приводит к перегреву магнитопровода. Сердечник трансформатора тока изготавливают из нанокристаллических аморфных сплавов. Это вызвано тем, что трансформатор может работать с более широким интервалом эксплуатационных величин, которые зависят от класса точности.

Отличие от трансформатора напряжения

Одним из некоторых отличий является способ создания изоляции между двумя обмотками. Первичную обмотку в трансформаторах тока изолируют соответственно параметрам принимаемого напряжения. Вторичная обмотка имеет заземление.

Трансформаторы тока работают в условиях, подобных к случаю короткого замыкания, так как у них небольшое сопротивление вторичной обмотки. В этом и заключается назначение трансформаторов, измеряющих ток, а также отличие от по условиям работы.

Для трансформатора напряжения при коротком замыкании его работа опасна из-за риска возникновения аварии. Для трансформатора тока такой режим работы вполне приемлемый и безопасный. Хотя бывают у таких трансформаторов также угрозы аварии, но для этого устанавливают свои системы и средства защиты.

Виды

Трансформаторы тока имеют три основных вида. Наиболее применяемые из них:

Сухие.
Тороидальные.
Высоковольтные (масляные, газовые).

У сухих трансформаторов первичная обмотка без изоляции. Свойства тока во вторичной обмотке зависят от коэффициента преобразования.

Тороидальные исполнения трансформаторов устанавливают на шины или кабели. Поэтому первичная обмотка для них не нужна, в отличие от обычных трансформаторов напряжения и тока. Первичный ток протекает по шине, которая проходит в центре трансформатора. Он дает возможность вторичной обмотке фиксировать показатели тока.

Такие трансформаторы тока редко используются для замера параметров тока, так как их надежность и точность измерений оставляет желать лучшего. Они чаще используются для дополнительной защиты от короткого замыкания.

Принцип работы и применение

При эксплуатации в цепях с большим током появляется необходимость использовать небольшие устройства, которые бы помогали контролировать нужные параметры тока бесконтактным методом. Для таких задач широко применяются токовые трансформаторы. Они измеряют ток, а также выполняют много вспомогательных функций.

Такие трансформаторы производятся в значительном количестве и имеют разные формы и модели исполнения. Отличительными параметрами этих устройств является интервал измерения, устройства и его конструкция.

В настоящее время новые трансформаторы тока работают по простому методу, который был известен в то время, когда появилось электричество. При действии с нагрузкой в проводе образуется электромагнитное поле, улавливающееся чувствительным прибором (трансформатором тока). Чем сильнее это поле, тем больший ток проходит в проводе. Нужно только рассчитать коэффициент усиления прибора и передать сигнал в управляющую цепь, либо в цепь контроля.

Трансформаторы выполняют функцию рамки на силовом проводе и реагируют на значение сети питания. Современные измерительные трансформаторы выполнены из большого числа витков, имеют хороший коэффициент трансформации. Во время настройки устройства определяют вольтамперные свойства для расчета точки перегиба кривой. Это нужно для выяснения участка графика с интервалом устойчивости функции трансформатора, который также имеет свой коэффициент усиления.

Кроме задач измерения, измеритель дает возможность разделить цепи управления и силовые цепи, что является важным с точки зрения безопасности. Применяя современные трансформаторы тока, получают сигнал небольшой мощности, не опасный для человека и удобный в работе.

В качестве нагрузки такого устройства может быть любой прибор измерения, который может работать с ним. При большом расстоянии оказывает влияние внутреннее сопротивление линии. В этом случае прибор калибруют. Также, сигнал можно передавать в цепь защиты и управления на основе электронных приборов.

С помощью них производят аварийное отключение линий. Приборы производят контроль сети, определяют нужные параметры. При проектировании встает задача по подбору прибора для измерения и контроля. Трансформаторы выбирают по средним параметрам сети и конструкции прибора измерения. Чаще всего мощные установки комплектуются своими измерительными устройствами.

На современном производстве широко применяются измерительные трансформаторы. Также они нашли применение и в обыденной жизни. Чувствительные приборы осуществляют защиту дорогостоящего оборудования, создают безопасные условия для человека. Они работают в электроцепях, создавая контроль над эксплуатационными параметрами.

Коэффициент трансформации

Этот коэффициент служит для оценки эффективности функционирования трансформатора. Его значение по номиналу дается в инструкции к прибору. Коэффициент означает отношение тока в первичной обмотке к току вторичной обмотки. Это значение может сильно меняться от числа секций и витков.

Нужно учитывать, что этот показатель не всегда совпадает с фактической величиной. Есть отклонение, определяемое условиями работы прибора. Назначение и метод работы определяют значения погрешности. Но этот фактор также не может быть причиной отказа от контроля коэффициента трансформации. Имея значение погрешности, оператор сглаживает ее аппаратурой специального назначения.

Установка

Простые трансформаторы тока, работающие на шинах, устанавливаются очень просто, и не требуют инструмента или техники. Прибор ставится одним мастером при помощи крепежных зажимов. Стационарные требуют оборудования фундамента, монтажа несущих стоек. Каркас крепится сваркой. К этому каркасу монтируется аппаратура. Комплект оснащения зависит назначение устройства и его особенности.

Подключение

Чтобы облегчить процесс соединения проводов с устройством, изготовители маркируют комплектующие детали цифровым и буквенным обозначением. С помощью такой маркировки операторы, которые обслуживают устройство, могут легко сделать соединение элементов.

Способ подключения взаимосвязан с устройством, принципом работы и назначением прибора. Также оказывает влияние и схема обслуживаемой сети. Трехфазные линии с нейтралью предполагают установку прибора только на двух фазах. Эта особенность вызвана тем, что электрические сети на напряжение 6-35 киловольт не оснащены нулевым проводом.

Контроль

Это мероприятие состоит из разных операций: визуальный осмотр, дается оценка всей конструкции, проверяется маркировка, паспортные данные и т.д. Далее, осуществляется размагничивание трансформатора с помощью медленного повышения тока на первичной обмотке. Далее, величину тока уменьшают.

Затем готовят главные мероприятия по измерению параметров. Поверка основывается на оценке правильности полярности клемм катушек по нормам, также определяют погрешность с дальнейшей сверкой с паспортными данными.

Безопасность

Основные опасности при функционировании измерительных трансформаторов обусловлены качеством намотки катушек. Необходимо учитывать, что под витками действует основа из металла, которая в открытом виде создает опасность и угрозу для обслуживающего персонала.

Поэтому создается график обслуживания, по которому проводится периодическая проверка устройства. Персонал обязан следить за состоянием обмоток катушек. Перед проведением проверки трансформатор отключается и подключаются шунтирующие закоротки и заземление обмотки.

Предназначенный для преобразования тока до значения, удобного для измерения. Первичная обмотка трансформатора тока включается последовательно в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы. Ток, протекающий по вторичной обмотке трансформатора тока, пропорционален току, протекающему в его первичной обмотке.

Трансформаторы тока широко используются для измерения электрического тока и в устройствах релейной защиты электроэнергетических систем, в связи с чем на них накладываются высокие требования по точности. Трансформаторы тока обеспечивают безопасность измерений, изолируя измерительные цепи от первичной цепи с высоким напряжением, часто составляющим сотни киловольт.

К трансформаторам тока предъявляются высокие требования по точности. Как правило, трансформатор тока выполняют с двумя и более группами вторичных обмоток: одна используется для подключения устройств защиты, другая, более точная - для подключения средств учёта и измерения (например, электрических счётчиков).

Особенности конструкции

Вторичные обмотки трансформатора тока (не менее одной на каждый магнитопровод) обязательно нагружаются. Сопротивление нагрузки строго регламентировано требованиями к точности коэффициента трансформации. Незначительное отклонение сопротивления вторичной цепи от номинала (указанного на табличке) по модулю полного Z или cos ф (обычно cos = 0.8 индукт.) приводит к изменению погрешности преобразования и возможно ухудшению измерительных качеств трансформатора. Значительное увеличение сопротивления нагрузки создает высокое напряжение во вторичной обмотке, достаточное для пробоя изоляции трансформатора, что приводит к выходу трансформатора из строя, а также создает угрозу жизни обслуживающего персонала. Кроме того, из-за возрастающих потерь в сердечнике магнитопровод трансформатора начинает перегреваться, что так же может привести к повреждению (или, как минимум, к износу) изоляции и дальнейшему её пробою. Полностью разомкнутая вторичная обмотка ТТ не создает компенсирующий магнитный поток в сердечнике, что приводит к перегреву магнитопровода и его выгоранию. При этом магнитный поток, созданный первичной обмоткой имеет очень высокое значение и потери в магнитопроводе сильно нагревают его.

Коэффициент трансформации измерительных трансформаторов тока является их основной характеристикой. Номинальный (идеальный) коэффициент указывается на шильдике трансформатора в виде отношения номинального тока первичной (первичных) обмоток к номинальному току вторичной (вторичных) обмоток, например, 100/5 А или 10-15-50-100/5 А (для первичных обмоток с несколькими секциями витков). При этом реальный коэффициент трансформации несколько отличается от номинального. Это отличие характеризуется величиной погрешности преобразования, состоящей из двух составляющих - синфазной и квадратурной. Первая характеризует отклонение по величине, вторая отклонение по фазе вторичного тока реального от номинального. Эти величины регламентированы ГОСТами и служат основой для присвоения трансформаторам тока классов точности при проектировании и изготовлении. Поскольку в магнитных системах имеют место потери связанные с намагничиванием и нагревом магнитопровода, вторичный ток оказывается меньше номинального (т.е. погрешность отрицательная) у всех трансформаторов тока. В связи с этим для улучшения характеристик и внесения положительного смещения в погрешность преобразования применяют витковую коррекцию. А это означает, что коэффициент трансформации у таких откорректированных трансформаторов не соответствует привычной формуле соотношений витков первичной и вторичной обмоток.

Схемы подключения измерительных трансформаторов тока

Два трансформатора тока в ячейке КРУ - 10кВ

В трехфазных сетях с напряжением 6-10 кВ устанавливаются трансформаторы как во всех трех фазах, так и только в двух (A и C). В сетях с напряжением 35 кВ и выше трансформаторы тока в обязательном порядке устанавливаются во всех трех фазах.

В случае установки в три фазы вторичные обмотки трансформаторов тока соединяются в «звезду» (рис.1), в случае двух фаз - «неполную звезду» (рис.2). Для дифференциальных защит трансформаторов с электромеханическими реле трансформаторы подключают по схеме «треугольника»

Классификация трансформаторов тока

Трансформаторы тока классифицируются по различным признакам:

1. По назначению трансформаторы тока можно разделить на измерительные, защитные, промежуточные (для включения измерительных приборов в токовые цепи релейной защиты, для выравнивания токов в схемах дифференциальных защит и т. д.) и лабораторные (высокой точности, а также со многими коэффициентами трансформации).

2. По роду установки различают трансформаторы тока: а) для наружной установки (в открытых распределительных устройствах); б) для закрытой установки; в) встроенные в электрические аппараты и машины: выключатели, трансформаторы, генераторы и т. д.; г) накладные - надевающиеся сверху на проходной изолятор (например, на высоковольтный ввод силового трансформатора); д) переносные (для контрольных измерений и лабораторных испытаний).

3. По конструкции первичной обмотки трансформаторы тока делятся на:

а) многовитковые (катушечные, с петлевой обмоткой и с восьмерочной обмоткой); б) одновитковые (стержневые); в) шинные.

4. По способу установки трансформаторы тока для закрытой и наружной установки разделяются на:

а) проходные; б) опорные.

5. По выполнению изоляции трансформаторы тока можно разбить на группы: а) с сухой изоляцией (фарфор, бакелит, литая эпоксидная изоляция и т. д.); б) с бумажно-масляной изоляцией и с конденсаторной бумажно-масляной изоляцией; в) газонаполненные (элегаз); в) с заливкой компаундом.

6. По числу ступеней трансформации имеются трансформаторы тока:

а) одноступенчатые; б) двухступенчатые (каскадные).

7. По рабочему напряжению различают трансформаторы:

а) на номинальное напряжение свыше 1000 В; б) на номинальное напряжение до 1000 В.

Замечания

Результирующий магнитный поток в магнитопроводе трансформатора тока равен разности магнитных потоков, создаваемых первичной и вторичной обмотками. В нормальных условиях работы трансформатора он невелик. Однако при размыкании цепи вторичной обмотки в сердечнике будет существовать только магнитный поток первичной обмотки, который значительно превышает разностный магнитный поток. Потери в сердечнике резко возрастут, трансформатор перегреется и выйдет из строя ("пожар железа"). Кроме того, на концах оборванной вторичной цепи появится большая ЭДС, опасная для работы оператора. Поэтому трансформатор тока нельзя включать в линию без подсоединённого к нему измерительного прибора. В случае необходимости отключения измерительного прибора от вторичной обмотки трансформатора тока, ее обязательно нужно закоротить.

См. также

Литература

Шабад М. А. Трансформаторы тока в схемах релейной защиты. Учебное издание. - 1998.
Родштейн Л. А. Электрические аппараты: Учебник для техникумов. - 3-е изд. - Л. : Энергоиздат. Ленингр. отд-ние, 1981.
Афанасьев В. В. и др. Трансформаторы тока. - Л. : Энергоатомиздат, 1989.

Ссылки

Однофазные и трёхфазные изолирующие трансформаторы для медицинских применений
Конструктивность трансформаторов и зарядных устройств

Wikimedia Foundation . 2010 .
