В большинстве случаев молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет непосредственно в самый высокий предмет. В общем, если ваш дом является самым высоким строением в радиусе 200-300м, то молниеотвод окажется не лишним дополнением к вашему дому. Именно он убережет вас от неприятных, а иногда очень опасных исходов, связанных с прямым попаданием молнии в дом. О нем и пойдет речь в этой статье, в которой вместе с сайтом сайт мы ответим на следующие вопросы: какие бывают молниеотводы, как они устроены и как изготавливаются своими руками?
Молниеотвод фото
Молниеотвод: разновидности и их конструкции
В принципе, конструкция молниеотвода представляет собой бесхитростный механизм, состоящий из трех простейших частей, изготовить которые самостоятельно и собрать в единую систему не представляет никаких сложностей.
- Приемник молнии – это железный элемент, поднимаемый на несколько метров выше крыши строения. Размещаться он может как непосредственно на самом строении, так и рядом с ним, неподалеку.
- Токоотвод. По сути, это толстая стальная или медная жила, по которой ток, полученный от разряда попавшей в приемник молнии, передается в контур заземления.
- Заземляющий контур. Его назначение простое – именно с его помощью разряд молнии передается в землю, где он и гаснет, не причиняя постройкам и человеку никакого вреда.
Так устроены все виды молниеотводов без исключения. Причем два элемента этого устройства все время остаются неизменными – это токоотвод и . На разновидности этих приспособлений оказывает влияние исключительно конструкция приемника молний, о которых мы и поговорим дальше.
- Стержневой молниеприемник. Это устройство знакомо практически всем жителям частного сектора – оно представляет собой обыкновенную металлическую мачту, поднятую на пару метров над верхним краем . Такая мачта может стоять как на крыше дома, так и немного в стороне от постройки или рядом, вдоль стены дома. Фактически отдельно стоящий молниеприемник в плане изготовления более простой – сама мачта одновременно является и приемником грозовых разрядов и токоотводом. Она напрямую подключается к контуру заземления самым что ни на есть жестким способом (сваркой).
Стержневой молниеотвод фото
- Линейный, или, как его еще называют, тросовый молниеотвод. Чтобы проще было понять о чем идет разговор, этот молниеприемник можно представить в виде натянутой между двумя небольшими мачтами проволоки или троса – отсюда и его название. В чем основное отличие такого устройства от обычной мачты? В возможности полностью улавливать все разряды молнии, не позволяя даже малой их части попадать на металлические элементы строения. В большинстве случаев такой молниеприемник соединяется с контуром заземления посредством отдельной мощной токоотводящей жилы – это может быть либо медный большого сечения, либо металлическая полоса или прут.
Тросовый молниеотвод фото
- Сетчатый приемник молний. Его суть заложена в самом названии – такой токоприемник укладывается непосредственно на крышу дома. Сверху из толстых токопроводящих жил создается полноценная сетка, которая и принимает на себя все разряды молнии. Дальше все стандартно – посредством токоотводящего кабеля или толстой стальной полосы (либо прутка) разряды статического напряжения направляются в контур заземления, где и рассеиваются, не причиняя вреда строению.
Сетчатый молниеотвод фото
Этих основных конструкций улавливателей молнии вполне достаточно для того, чтобы полностью защитить свой дом от такого природного явления, как молния.
Молниеотвод в частном доме и его контур заземления
По большому счету, заземление молниеотводов устроено аналогичным образом, как и контур заземления самого дома – здесь следует сразу понять один момент, что эти два контура не должны быть связаны между собой – это два отдельных элемента. Подключив молниеотвод к контуру заземления дома, вы рискуете в один момент потерять не то что все электрооборудование, а и вообще весь дом целиком – для защиты от грозовых разрядов придется оборудовать отдельное заземление.
Изготавливается оно практически точно так же, как и заземление дома, за исключением некоторых отличий.
Как видите, между контуром заземления дома и такой же частью молниеотвода общий только принцип – требования к этим элементам защиты разнятся. Еще один момент, объединяющий эти две системы, заключается в глубине их залегания – верхняя часть контура располагается на глубине 500-800мм над поверхностью грунта.
Устройство молниеотвода: как соединить заземление и приемник молний
Токоотводящая или, правильнее сказать, токопередающая часть молниеотвода является не менее важным элементом, чем его заземление и сам приемник молний – вы только представьте, что случится с домом, если этот элемент устройства просто не выдержит нагрузку и сгорит. В таком случае все грозовые разряды попадут в дом, и тогда от беды может спасти только чудо. Именно по этой причине к токопроводящей шине следует отнестись не менее серьезно, чем ко всему другому. Здесь имеется всего два важных момента, которые нужно соблюсти, как говорится, беспрекословно.
Что же касается крепления токоотводящей жилы к стенам строения, то здесь используются пластиковые клипсы. В идеале, чтобы сохранить молниепровод в целостности в течение долгого времени, его лучше изолировать от окружающей среды, поместив в обыкновенный кабель канал.
В принципе, это все, остается добавить не так уж и много. А именно о таких моментах, как молниезащита отдельных элементов крыши. Если имеется , то вокруг него нужно намотать хотя бы пару витков отводящей ток жилы и соединить ее с общим молниеотводом. Также в защите нуждаются и все элементы кровли, изготовленные из металла – к примеру, отводящие воду желоба и трубы. Только в таком случае изготовленный самостоятельно молниеотвод будет являться надежной защитой дома от грозовых разрядов.
По печальной статистике, в нашей стране от молнии погибают не менее 700 человек в год. Поэтому особенно важно защитить себя и своих близких от молний и их последствий.
С успехом решает эту проблему громоотвод , или как его иначе называют молниеотвод. Для того что бы понять как он устроен, следует разобраться в сути самой молнии и ее последствиях. Молния является гигантским электрическим разрядом, имеющим колоссальную силу тока, достигающую 10—100 тысяч ампер, и напряжение, иногда достигающее 50 млн. вольт. Прямое попадание молнии в здание, в котором не установлена система молниезащиты, может повлечь большой пожар, а электромагнитное поле, создаваемое молнией, влечет порчу бытовой техники, которая подключена к сети.
Компания "МЗК-Электро" осуществляет расчет и установку громоотводов на даче, многоквартирных и коммерческих зданиях, промышленных объектах и подстанциях.
Стоимость проектирования системы молниезащиты
* при отсутствии планов, чертежей в формате *.dwg стоимость проекта увеличивается на 5000,00 руб.
В своей работе мы используем только обрудование мировых производителей!
Сроки проектирования - от 5 рабочих дней, стоимость - от 5 тысяч рублей
Гарантия на систему - 2 года
с момента подписания акта приема-сдачи.
Проводим монтаж не только в Москве и Московской области, но и в регионах!
Кроме того, осуществляем работы по проведению замеров на объектах с выдачей протокола.
Принцип действия громоотвода
Громоотводы представляют собой систему перехвата молнии в момент разряда в защищаемой зоне. Классический вариант - штыревой громоотвод, возвышающийся над охраняемым объектом. За счет возвышенности и специального материала изготовления такой громоотвод для дачи и иных зданий принимает удар на себя и передает его дальше через токоотвод к заземлению.
Еще один вариант - тросовая система, когда в качестве перехватчика служит натянутый металлический трос.
Похожим решением является и молниеприемная сетка, укладываемая на кровлю с определенным шагом.
Все эти системы изготавливаются из прочного материала высокой токопроводимости, таких как сталь, медь, алюминий и относятся к пассивным системам. Это означает, что перехват разряда идет за счет общих законов физики без генерации дополнительных действий. Помимо нее существует и современная активныя молниезащита.
Доброго времени суток, уважаемые посетители проекта «Добро ЕСТЬ! », раздела « »!
В сегодняшней статье мы будем говорить с Вами на тему молниезащиты .
Гроза, которая сопровождается громом и молниями – атмосферное явление, которое представляет для людей большую опасность. Свидетельствует об этом статистика – по всему миру, за 1 год от удара молнии гибнет более 3000 человек! Материальный ущерб же составляет миллиарды долларов, т.к. напряжение молнии настолько велико, что при попадании ее в электросеть сгорают горы различной техники и электроники.
Конечно же, современные дома строятся сразу с молниезащитой, и беспокоится здесь нечему, а вот как быть в селах, где этому вопросу мало кто уделял должное внимание? Давайте же рассмотрим вопрос о Вашей и Вашего дома безопасности, и если у Вас до сих пор нет молниезащиты, установим ее. Но для начала, немножко теории о грозе и молниях.
Теория о грозе
Итак, во время грозы, облака очень сильно электризуются относительно друг друга и земли. Фактически, облака и земля при грозе – разные полюса, которые можно считать разными обкладками гигантского, постоянно заряжающегося конденсатора. И когда разность потенциалов (напряжение) достигает своего пика, т.е. напряжения пробоя между этими «обкладками» (а это миллиарды вольт), то происходит разряд молнии. Гром – это акустическое производное от удара молнии.
Что такое молниезащита?
Молниезащита (грозозащита, громозащита) – комплекс мер и специальных приспособлений для обеспечения безопасности здания, а также имущества и людей, находящихся в нём.
Самым простым решением молниезащиты является – молниеотвод, или как его еще называют в народе – громоотвод.

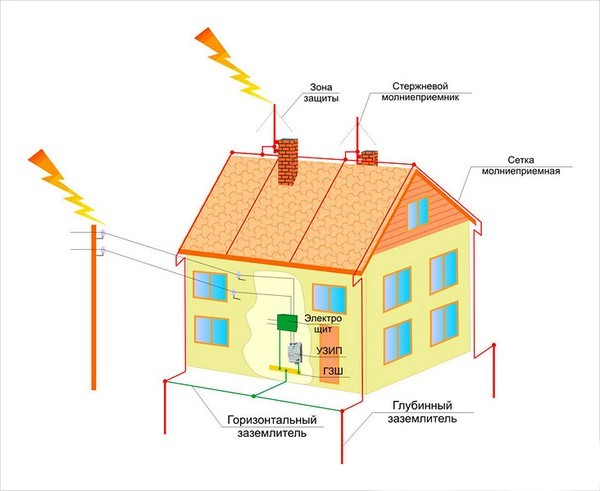

Молниезащита бывает 2х видов — внешняя и внутренняя системы молниезащиты.
Внешняя система молниезащиты
Внешняя молниезащита представляет собой систему, обеспечивающую перехват молнии и отвод её в землю, тем самым, защищая здание (сооружение) от повреждения и пожара. В момент прямого удара молнии в строительный объект правильно спроектированное и сооруженное молниезащитное устройство должно принять на себя ток молнии и отвести его по токоотводам в систему заземления, где энергия разряда должна безопасно рассеяться. Прохождение тока молнии должно произойти без ущерба для защищаемого объекта и быть безопасным для людей, находящихся как внутри, так и снаружи этого объекта.
Существуют следующие типы внешней молниезащиты:
— Конструкция, когда молниеотвод выполняет роль проводника между обкладками этого конденсатора (т.е. конденсатор как бы замкнут накоротко). Поэтому заряд на его обкладках не накапливается, а конденсатор постоянно разряжается. И напряженность в районе молниеотвода практически нулевая. Иными словами, молниеотвод не «ловит» на себя молнию, а создает условия, когда молния не может возникнуть. Он просто «отводит» молнию от себя.
— Конструкция, когда молниеотвод принимает на себя удар молнии, и спускает все напряжение в землю.
Эти 2 типа подразделяются на следующие виды:
— молниеприемная сеть;
— натянутый молниеприемный трос;
— молниеприемный стержень;
— активная молниезащита.
В большинстве случаев, внешняя молниезащита состоит из следующих элементов:
— Молниеотвод (молниеприёмник, громоотвод) - устройство, перехватывающее разряд молнии. Выполняется из металла (нержавеющая либо оцинкованная сталь, алюминий, медь)
— Токоотводы (спуски) - часть молниеотвода, предназначенная для отвода тока молнии от молниеприемника к заземлителю.
— Заземлитель - проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через проводящую среду.
Внутренняя система молниезащиты
Внутренняя молниезащита представляет собой совокупность устройств защиты от импульсных перенапряжений (УЗИП). Назначение УЗИП защитить электрическое и электронное оборудование от перенапряжений в сети, вызванных резистивными и индуктивными связями, возникающих под воздействием тока молнии.
Общепринято выделяют перенапряжения, вызванные:
— Прямыми ударами молнии . Такие перенапряжения происходят в случае попадания молнии в здание (сооружение) или в подведенные к зданию (сооружению) линии коммуникаций (линии электропередачи, коммуникационные линии). Перенапряжения, вызванные прямым ударом, именуются «Тип 1» и характеризуются формой волны 10/350 мкс. Они наиболее опасны, так как несут большую запасенную энергию.
— Непрямыми ударами молнии . Эти перенапряжения происходят вследствие ударов вблизи здания (сооружения) или удара молнии вблизи линий коммуникаций. В зависимости от типа попадания различаются и параметры перенапряжений. Перенапряжения, вызванные непрямым ударом, именуются «Тип 2» и характеризуются формой волны 8/20 мкс. Они менее опасны: запасенная энергия примерно в семнадцать раз меньше, чем у «Тип 1».
История молниезащиты
Считается, что молниеотвод был изобретён Бенджамином Франклином в 1752 году, хотя есть свидетельства о существовании конструкций с молниеотводами и до этой даты (например, Невьянская башня, бумажные змеи Жака Рома).
Описание первого способа защиты от молний появляется в ежегоднике «Альманах Бедного Ричарда». «Способ этот таков, - писал Франклин. - Возьмите тонкий железный стержень (каким, например, пользуются гвоздильщики) длиною достаточною для того, чтобы три-четыре фута одного конца опустить во влажную землю, а шесть-семь другого поднять над самой высокою частью здания. К верхнему концу стержня прикрепите медную проволоку длиной в фут и толщиной с вязальную спицу, заостренную как игла. Стержень можно прикрепить к стене дома бечевой (шнуром). На высоком доме или амбаре можно поставить два стержня, по одному на каждом конце, и соединить их протянутой под коньками крыши проволокой. Дому, защищенному таким устройством, молния не страшна, так как острие будет притягивать ее к себе и отводить по металлическому стержню в землю, и она уже никому не причинит вреда. Точно так же и суда, на верхушке мачты которых будет прикреплено острие с проволокой, спускающейся вниз на палубу, а затем по одному из вантов и обшивке в воду, будут предохранены от молнии».
Если рассматривать статистику погибших людей от ударов молнии, то это количество больше, чем жертв в авиационных катастрофах. Молния каждый год уносит несколько тысяч жизней, а также наносит многомиллионный материальный ущерб. Каждый владелец дачи или собственного дома знает, что защитить свое имущество и родственников можно только самому. Поэтому молниеотводы лучше изготавливать самостоятельно.
Самодельные молниеотводы нормально работают, что подтверждается на практике. Такие устройства имеют и другое название – громоотводы. Гром никакого вреда не наносит, кроме громкого звука. А для защиты от молнии необходимо сооружать некоторую конструкцию.
Удар молнии обычно приходится в конструкцию с максимальной высотой, которая встречается на ее пути. Опасным местом во время грозы является жилой дом или другая постройка из-за наличия в них металлических элементов – крыша, телевизионная антенна и т.д. Жильцы городских квартир могут не беспокоиться, так как большинство многоэтажных домов уже имеют молниеотводы.
Если рядом с домом имеется вышка сотовой связи, то в устройстве молниеотвода нет необходимости. Во всех других случаях целесообразно все-таки обезопасить свой дом. Если вызывать для таких работ специалистов, то это обойдется вам недешево. Но если разобраться с устройством системы молниеотвода, то можно все сделать самостоятельно.
Виды и особенности устройства

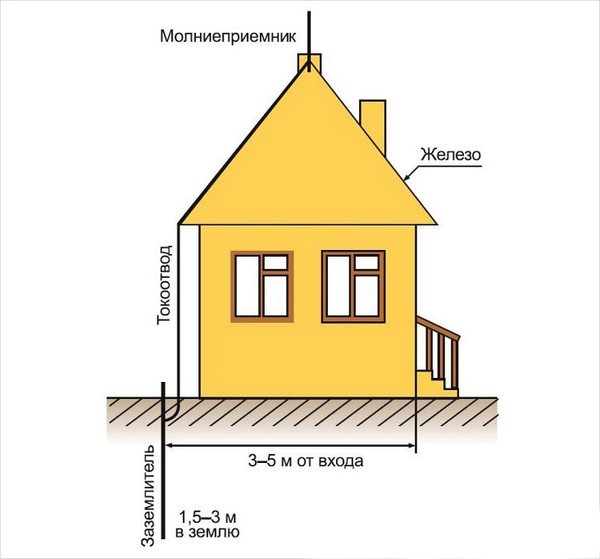

На рисунке изображено устройство системы молниеотведения.
Существует несколько видов молниеотвода, но основные их части одни и те же:
- Молниеприемник.
- Токоотводящее устройство.
- Заземление.
Виды молниеприемников
Верхняя часть этой защитной системы называется молниеприемником.
- Стержневой приемник молнии заострен на конце. В него ударяет молния во время грозы. Оптимальным вариантом изготовления приемника молнии является медный штырь диаметром 15 мм. Он должен быть расположен достаточно высоко, однако слишком высокий приемник будет притягивать к себе электрические разряды молнии.Стержневые молниеотводы наиболее эстетичны, в отличие от тросового, но обеспечивают меньший защитный радиус на участке. От высоты металлического штыря зависит величина защищаемого пространства.
- Тросовый приемник способен защитить большую площадь участка, в отличие от стержневого молниеприемника. Тросовые конструкции используются в устройствах линий электропередач. В них вместо металлических штырей применяют трос, который соединяется с другими элементами болтовым соединением.
- Сетчатый приемник молнии изготавливается в виде металлической сетки на крыше дома.
Токоотводы
Следующей частью системы отведения молнии является токоотвод, состоящий из толстых , закрепленных специальными муфтами к приемнику молнии и заземляющему контуру. Для крепления его на стене применяются пластиковые крепежные элементы. Токоотвод необходимо изолировать от воздействия внешней среды. Для этого обычно используют пластиковый .
Заземление
Основные элементы заземления находятся в грунте. Заземлитель состоит из металлических стержней, сваренных между собой, либо скрепленных болтами.
Заземление системы отведения молнии является важной частью всей конструкции. Этот заземляющий контур аналогичен устройству заземления дома. Важным требованием при этом является то, что эти два разных контура заземления ни в коем случае не должны соединяться. Иначе во время грозы бытовые электрические устройства могут выйти из строя, либо возникнет возгорание деревянного дома от разряда молнии.

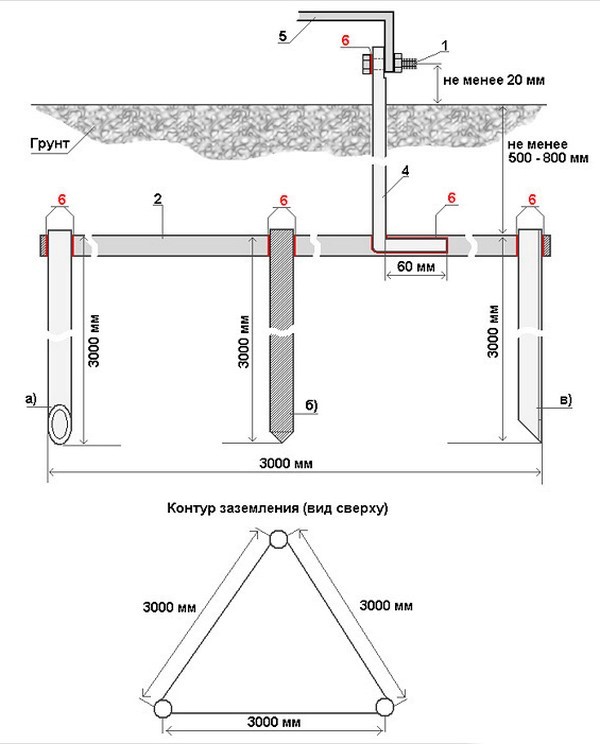

Требования к заземлению системы отведения молнии:
- Металлические штыри, вставленные в грунт, должны быть длиной не меньше трех метров.
- Сечение металлических штырей – не менее 25 мм 2 .
- Штыри соединяются между собой треугольником, что является отличием от обычного заземления дома.
- Между вершинами треугольника должно быть расстояние не менее 3 метров.
- В качестве соединительных шин допускается применять металлический пруток диаметром не меньше 12 мм или полосу сечением 50 х 6 мм.
- Длина сварных швов не должна быть меньше 20 см.
- Для заземления молниеотводов устанавливается минимальная глубина над поверхностью земли 50 см.
Место для заземления
К этому вопросу следует подходить с наибольшим вниманием и аккуратностью. Заземляющие электроды не должны устанавливаться в местах нахождения животных, или возле детских площадок. Также нельзя располагать эти элементы возле скамеек или дорожек.
Лучше заземление будет работать во влажном грунте. Чтобы поддерживать работу заземления, можно самостоятельно создавать для этого условия, периодически поливая место заземления водой. Если нет возможности полива этого места, а почва в вашей местности слишком сухая, то рекомендуется при установке в почву электродов заземления посыпать их смесью соли и древесного угля.
Как работают молниеотводы
Чтобы разобраться в принципе действия системы отведения молнии, следует представить большой конденсатор, который постоянно заряжается. Его обкладками будут облака и земля. При наступлении грозы обкладки этого большого конденсатора начинают электризоваться между собой, и накапливать заряд. При достижении разницы напряжения между обкладками, равному напряжению пробоя молнии, возникает сильный разряд молнии, достигающий нескольких миллиардов вольт.
Чтобы заряд не накапливался, необходимо замкнуть этот конденсатор на землю. Таким замыкающим проводником и являются молниеотводы. Поэтому при грозе происходит разряжение конденсатора и обкладки не могут накопить заряд, а напряжение в молниеотводе уменьшается до нуля. Другими словами, система отведения молнии создает условия, в которых не способен возникнуть электрический разряд молнии, так как накапливаемый заряд отводится в землю.
Особенности самостоятельной установки молниеотвода
- Молниеотводы рекомендуется изготавливать из материалов, не подверженных коррозии. Для этого применяется оцинкованный уголок, луженая жесть, профиль из дюралюминия, или сетка из неизолированной медной проволоки. Соединяющие проводники должны иметь необходимое сечение. Молниеприемник нельзя покрывать лакокрасочными материалами или другой изоляцией.
- Для удобного расположения молниеотвода можно использовать высокое дерево, находящееся вблизи дома. Чтобы не причинять вред дереву, приемник молнии можно закрепить на длинном деревянном шесте, который фиксируют на дереве с помощью , и располагают на максимальной высоте.
- Если дерева нет, то можно использовать для крепления молниеприемника телевизионную антенну, которая закреплена на крыше дома.

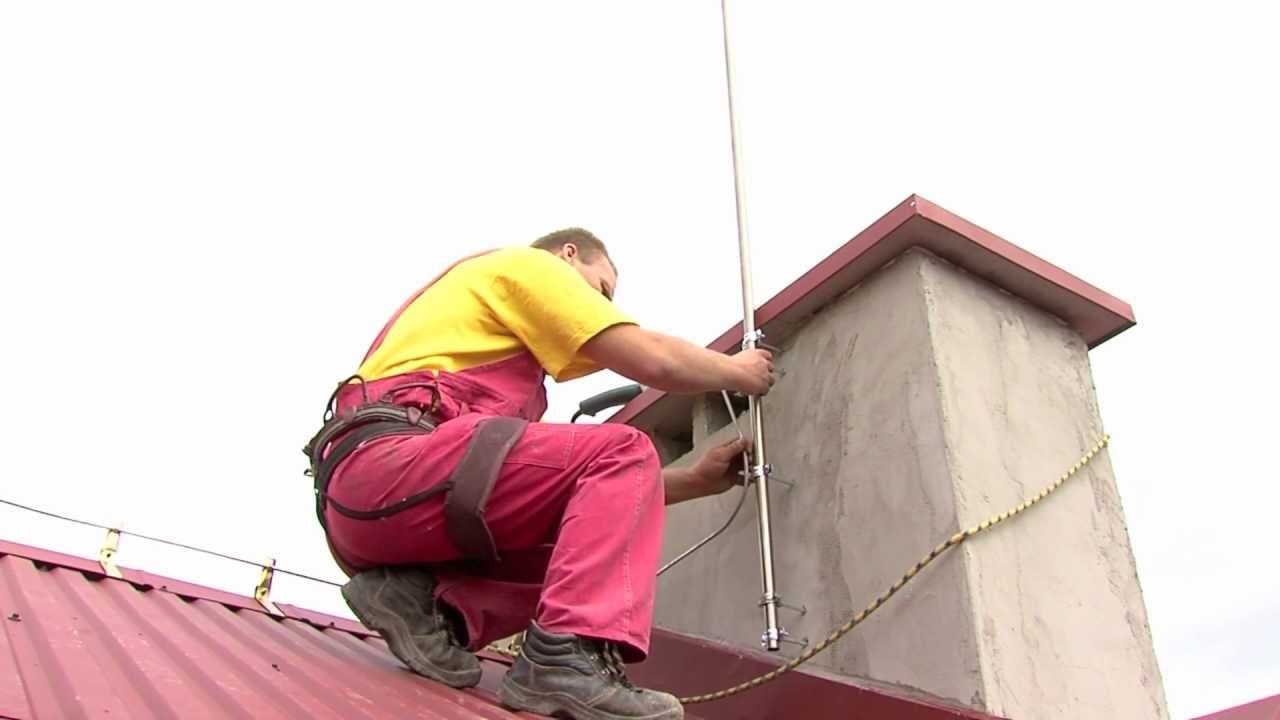

- Другим способом установки является печная труба, к которой можно закрепить металлический штырь и соединить его с заземлением.
Техническое обслуживание
Чтобы система молниеотвода работала без нареканий, необходимо обслуживать его конструкцию для поддержания в рабочем состоянии. Металлический штырь, играющий роль приемника молнии, необходимо чистить обычными чистящими средствами в виде наждачной бумаги или других аналогичных средств, чтобы предотвратить образование окиси и удалить загрязнения.
В засушливые времена необходимо периодически увлажнять почву в месте закладки контура заземления.
Несмотря на всю непредсказуемость, высказывание о том, что молния не бьет два раза в одно и то же место, в основном действия молнии являются предсказуемыми. Все знают, что она не выбирает определенную цель, а просто ударяет в предмет, который находится выше всего. Никто не сомневается в мощности этого природного явления. Молния может принести колоссальные разрушения как постройки, так и вывести из строя всю электротехнику. Если дом находится на возвышении, то есть опасность его поражения электрическим разрядом. Как же быть в таком случае? На помощь приходит молниеотвод.
Это прекрасное дополнение к дому, что поможет решить проблему с попаданием молнии. В регионах с повышенным образованием электрических разрядов обойтись без подобного агрегата попросту нельзя. Из этой статьи вы узнаете, как работает молниеотвод, что это такое, какие разновидности конструкций можно найти и из чего состоит молниеотвод. Это поможет купить правильное устройство.
История создания молниеотвода
Еще в далеком XVIII веке люди начали исследовать магнетизм и электричество. Известный исследователь из Америки, который еще являлся политиком и одним из авторов Конституции США, а потом и ее президентом, Бенджамин Франклин изучал заряженные частицы. Его умозаключения привели к тому, что остроконечные проводники имеют прекрасные электрические свойства. Бенджамин и предложил использовать металлические устройства, установленные выше других конструкций, в качестве предотвращения попадания молнии. Это и были первые молниеотводы. Именно Бенджамин Франклин считается отцом молниеотводов, которые используются повсеместно по сей день.
В 1752 году он поделился своими умозаключениями и идеями с другом Джоном Коллинсоном. Однако участники лондонского королевского общества не восприняли идеи Бенджамина и только посмеялись над ним. А вот успех пришел к нему тогда, когда в 1752 году Томас-Франсуа Далибар установил молниеотвод по описанию Франклина. Он узнал о нем, переводя книгу автора, понял принцип работы и заинтересовался устройством. Исследователи из Франции выразили поддержку американскому коллеге.
Как видно на фото, устройство от Далибара напоминало заостренный штырь из железа, высота которого 40 футов. Для надежности его установили на деревянную подставку, что не проводит электричество. Когда 10 марта 1752 года была сильная гроза, проводник покрылся первыми россыпями искр, длинна которых 4-5 см. Это было подобие современного молниеотвода, что указывало на возможность «ловли» заряда.
Если говорить о России, то впервые молниеотвод увидел свет в 1753 году. Его создали М.В. Ломоносов и Г.В. Рахманов. С течением времени это полезное устройство модернизировалось и приобретало привычный нам вид.
Разновидности молниеотводов
Теперь делом мы рассмотрим типы молниеотводов. Что касается самого понятия, то если говорить просто - это устройство, которое устанавливается на постройках и защищает их от ударов молнии. Молниеотводы изготавливаются из токопроводящих металлических прутов. Механизм очень бесхитростный. Он состоит из трех основных частей. Их в силах сделать даже непрофессионал. Детали собираются в единую конструкцию и используются по назначению.
Вот из чего состоит стандартный молниеотвод:
- приемник молний;
- токоотвод;
- заземляющий контур.
Приемник молний. Конструкция состоит из железного элемента, устанавливаемого выше кровли на 3-4 м. При этом есть два варианта монтажа изделия: на крыше дома или же рядом с ней. Молниеотвод дополняется токоотводом и заземляющим контуром. Токоотвод представляет собой толстую жилу из меди или стали. Электрический разряд, который попал в приемник молний, проходит по токоотводу и передается к заземляющему контуру. В этом и заключается принцип действия молниеотвода. Сам заземляющий контур передает ток в землю. Благодаря этому молния не причинит вреда человеку или строению. Хотя есть разные виды изделий, по сути, они имеют подобное устройство.
Молниеотводы виды:
Если вам нужно защитить свой дом от молний, то подобные изделия как никак лучше подойдут для этой цели. А вот какой именно молниеотвод выбрать, решайте сами.
Контур заземления молниеотвода
В основном заземление молниеотвода сделано точно так же, как заземления самого дома. Только вот важно обратить внимание на то, что контур заземления дома и контур заземления молниеотвода не должны быть связанными друг с другом. Они остаются двумя отдельными элементами. Ведь соединив приемник молний с заземлением дома можно за один раз потерять не только электроприборы, но и постройку в целом. Получается, что для защиты постройки от молний следует сделать отдельное заземление.
Сделать его не так сложно, как кажется. Вот несколько требований:
- Длина или глубина электрода заземления молниеотвода должна составлять от 3 м. Так будет правильно с точки зрения безопасности.
- Если говорить о самих электродах, то рекомендуемое сечение не должно быть меньше 25 мм. Заземление представляет собой сплошной прут из металла.
- Что касается заземления дома, можно отметить, что его расположение может быть линейным. А вот заземление для молниеотвода делается в треугольном виде.
- Следует придерживаться расстояния между вершинами треугольника, равного 3 м.
- Электроды соединяются шиной в единый контур. Если она сделана из арматуры, то рекомендуемый диаметр 12 мм и больше. Когда шина сделана из металлической полосы, то размеры 50х6 мм.
- Очень важно выполнить качественные соединения посредством сварки. Конструкция делается прочной и надежной. Итак, заземление выглядит как три электрода, соединенных вертикальными электродами.
Соединяем заземление и молниеприемник
Соединяющим элементом молниеотвода является токоотводящая или токопередающая часть. Без нее молниеотвод для дома будет бесполезным. К токоотводящей части тоже предъявляются особые требования. Ведь можно только представить, что будет если жила или прут попросту не выдержит нагрузки и перегорит. Тогда разряд молнии попадет в дом и беды не избежать. Вот почему так важно ответственно подойти к вопросу установки молниеотвода.
Ниже приводятся два важных нюанса, которые требуют беспрекословного выполнения при установке молниеотвода:
- Первый момент - это сечение провода. Его должно хватать на передачу электричества от молнии. Если говорить о цельном медном проводе, то минимальное сечение - 6 мм. А если в качестве токоотвода используется стальной прут, то сечение выбирается 10 мм и больше.

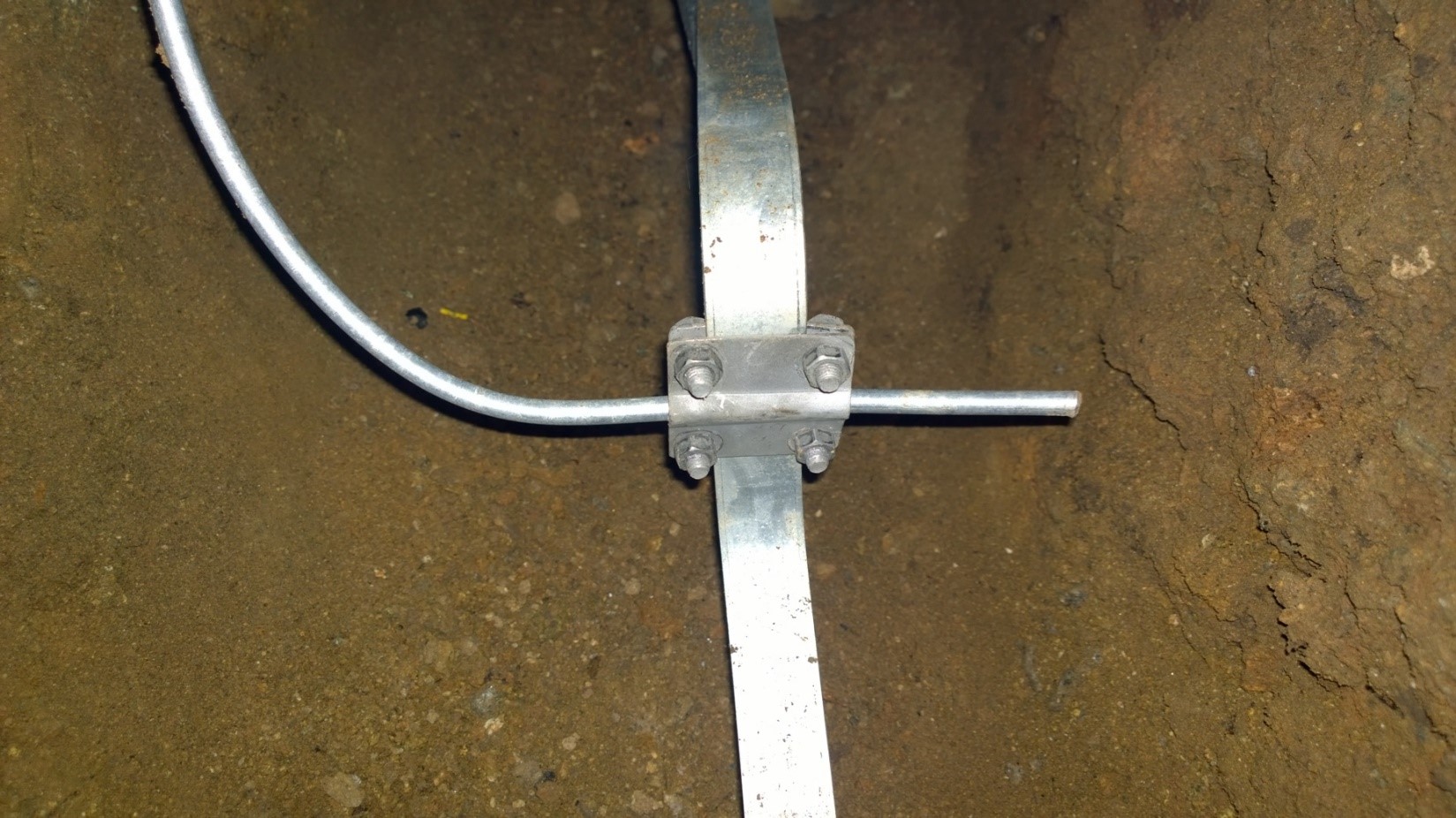

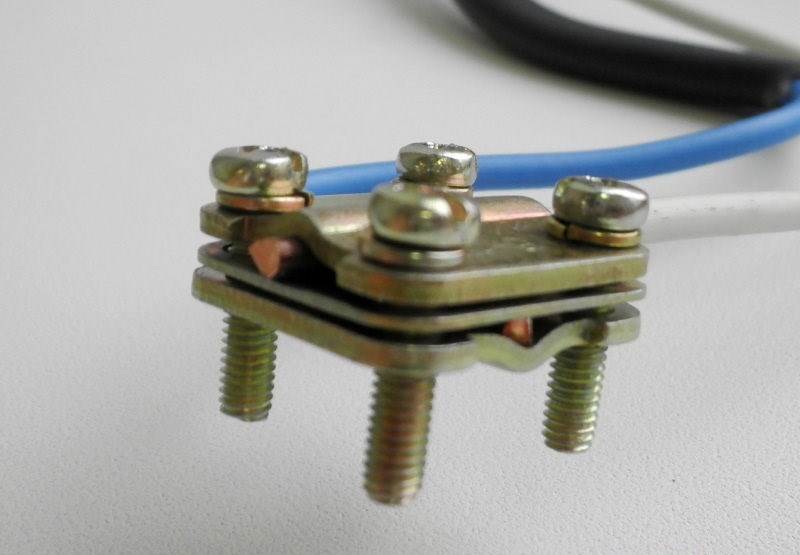

- Второй момент - процесс соединения провода с заземлением и молниеприемником. Задача упрощается, если все элементы молниеотвода сделаны из стали. Тогда соединение каждого элемента выполняется посредством сварочного аппарата. Что касается длины сварного шва, то она должна составлять не меньше 600 мм. Если же это медная жила, то для соединения потребуются специальные клеммы, которые выглядят как пластины. Они имеют ложбинки для кабеля и соединяются друг с другом винтами.
Еще стоит обратить внимание на фиксацию токоотвода к стене дома. В таком случае идеальный вариант - клипсы из пластика. А чтобы продлить эксплуатационный срок молниепровода, лучше изолировать его от внешней среды, используя кабель канал. Это своего рода оплетка на провод.
По сути, работа по установке молниеотвода завершена. Осталась самая малость. Важно защитить отдельные элементы кровли. Например, при наличии дымохода его требуется обмотать вокруг несколькими витками отводящей электричество жилой, соединив ее с приемников молний. То же самое делается с металлическими элементами водосточной системы: трубы и желоба. Если сделать это, то можно быть уверенными, что даже при сильной грозе дом будет защищен от молний.
Подведем итоги
Существует несколько разновидностей молниеотводов. Никто из нас не хочет, чтобы его жилище было повреждено молнией во время грозы. Береженного, как говорится, Бог бережет. Поэтому лучше заранее позаботиться о безопасности. К тому же себестоимость молниеотвода не так велика, чтобы игнорировать его установку. Здоровье дороже, поэтому не стоит затягивать с монтажными работами. Не зря же Бенджамин Франклин провел столько исследований и создал молниеотвод, защищающий от молний.
