Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.
Разновидности ендов
Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.
- Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.
- Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.
- К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
- Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
- Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.
Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:
Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: . При этом каждый вид имеет свои достоинства и определенные недостатки.
Особенности разных видов ендов
Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.
Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.
Монтаж ендовы
В целом можно сказать, что укладка ендовы металлочерепицы - это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:
- ножницы по металлу
- рулетка, линейка и карандаш;
- зажим жестянщика.
Всю деятельность по установке можно разделить на 5 этапов.
Монтаж обрешетки
Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: .
Установка нижней ендовы
Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.
Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.
Фиксация металлочерепицы
Монтаж верхней ендовы
Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.
Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.
Чтобы кровля отвечала всем архитектурным особенностям современных строений, её часто изготавливают в виде конструкций из множества многоскатных крыш. Геометрически сложные каркасы стропильной системы имеют большое количество примыканий скатных поверхностей, образующих внутренний угол кровли. Такие области в конструкции деревянной крыши называются ендовами. Другое название этого элемента - разжелобок или жёлоб ендовы. Имея v-образную форму, ендова крыши фактически играет роль жёлоба, по которому направляются и удаляются потоки воды. Грамотная установка этого элемента имеет огромное значение, так как ошибки при монтаже могут привести к протечкам, порче утеплителя и дополнительным расходам на ремонт.
Схема устройства ендовы
Ендова - это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.
Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.
Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием
Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.
В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным
Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.
Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом
В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:
Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:
- Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
- Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
- Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
- Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.
Видео: устройство ендовы и примыканий
Последовательность монтажа ендовы
Установка ендовы производится в следующей последовательности:
- Перед началом монтажа по всей длине карнизного свеса устанавливается капельник для отвода конденсата из подкровельной гидроизоляции.
Капельник изготавливается из того же материала, что и основное кровельное покрытие
- По обе стороны на костной стропильной ноге с зазором 5 см от её краёв прибиваются бруски горизонтальной контробрешётки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом.
- К гидроизоляции в районе ендовы предъявляются повышенные требования. Здесь укладывается три слоя диффузионной мембраны. Её задача защищать нижележащие конструкции и теплоизоляционные материалы от попадания влаги, но не препятствовать выходу водяных паров. Первый слой мембраны раскладывается вдоль ендовы поверх горизонтальной контробрешётки. Плёнка внутри контробрешётки образует своеобразный жёлоб, который защищает древесину от намокания сбоку в случае появления подкровельного конденсата. Мембрана крепится при помощи скоб к верхним и боковым граням планок. Затем мембрана обрезается по краю капельника и контробрешётки.
Гидроизоляционный материал защищает планки контробрешётки от намокания сбоку и крепится к ним строительным степлером
- Далее диффузионная мембрана раскладывается по скатам на стропила по заранее выполненной разметке. Укладка гидроизоляции на скатах производится косичкой, то есть попеременно с двух сторон ендовы. При этом мембрана переносится через обе горизонтальные контробрешётки и обрезается за её противоположным краем. Крепление мембраны со скатов также производится с помощью степлера на боковых и верхних гранях обеих горизонтальных контробрешёток. Стыки этого гидроизоляционного барьера можно склеить с помощью двустороннего скотча.
При склеивании мембраны необходимо делать нахлёст не менее 10 см и проклеивать его двусторонним скотчем
- Чтобы мембрана не хлопала по капельнику от ветра и не растрепалась с течением времени, необходимо приклеить её к краю жёлоба капельника двусторонним скотчем.
- Поверх гидроизоляции набиваются бруски ендовой доски, которые образуют воздушный зазор для вентиляции подкровельного пространства и отвода конденсата с плёнки.
Между нижней планкой ендовы и плёнкой гидроизоляции оставляют зазор для отвода конденсата
- Укладка мембраны с противоположного ската, а также крепление скобами к горизонтальной контробрешётке и проклейка двусторонним скотчем происходит аналогичным образом.
- После того как мембранной закрыты оба соседних ската и ендова, на них завершается набивка контробрешётки и начинается монтаж брусков обрешётки. Монтаж нижней обрешётки вдоль карнизного свеса проводится заподлицо с торцами контробрешётки.
Деревянная обрешётка, уложенная на бруски контробрешётки, необходима для вентилирования подкровельного пространства и для крепления финишного покрытия
- В области ендовы на нижних планках обрешётки делается разметка под углом для точной стыковки друг с другом. Вдоль всего карнизного свеса устанавливается вентиляционная лента для защиты от проникновения птиц.
Нижние рейки обрешётки в области ендовы подрезаются для образования ровного стыка
- Торцы обрешётки со стороны фронтонного свеса закрываются завёрнутым кверху лоскутом мембраны, которая фиксируется на брусках степлером. Поверх неё набивается лобовая доска. Если это предусмотрено проектом, по всему карнизному свесу монтируются кронштейны для крепления желобов.
- В районе ендовы посередине между рядовыми рейками обрешётки набиваются дополнительные бруски, которые поддерживают жёлоб, не давая ему деформироваться под тяжестью снега. При этом благодаря учащённой обрешётке пространство под желобком ендовы хорошо вентилируется. При наличии водосточной системы монтируется пластиковый фартук свеса. Его задача - не допустить попадание воды и снега в вентиляционный зазор между черепицей и гидроизоляцией.
Для противодействия снежным нагрузкам под планкой нижней ендовы устраивается учащённая обрешётка
При отсутствии водосточной системы установка фартука свеса не является обязательной.
Видео: монтаж ендовы на кровле из металлочерепицы
Соединение двух ендов на скате
Процесс монтажа на стыке двух ендов осуществляется следующим образом:
- Если проектом предусмотрен стык ендов ниже конька, то желоба с обеих сторон подрезаются для плотного сопряжения и закрепляются саморезами. Стык желобов тщательно проклеивается герметизирующей лентой по всей длине, профилируется по рёбрам и прокатывается роликом.
- Планка ендовы в верхней части крепится к обрешётке скобками. Верхний угол стыка формируется руками, а отбортовка прижимается к поверхности желобков.
Для того чтобы влага не проникала в подкровельное пространство, по краям планок ендовы делают загибы
- Отбортовка полностью загибается внутрь по всей длине, при этом прилагать усилия можно только в местах над обрешёткой. По всей длине желобка ендовы с обеих сторон наклеиваются поролоновые полосы. Они защищают подкровельное пространство от осадков и пыли. Нижний край поролоновой полосы должен приходиться на аэроэлемент свеса. Если поролоновые полосы по какой-то причине не были использованы, вода, снег и пыль будут постоянно попадать под кровельное покрытие, тем самым сокращая срок службы конструкции.
Поролоновые полосы нужно устанавливать обязательно, чтобы защитить пространство под планкой ендовы от воды, снега и пыли
- Кровельный материал укладывается на обоих примыкающих скатах в направлении от фронтонного свеса или хребта ендовы, максимально закрывая желобок. Чтобы обеспечить беспрепятственное стекание дождевой воды и сход снега по жёлобу ендовы, покрытие с обеих сторон подрезается на одном уровне. Нахлёст подрезанной черепицы на желобок ендовы должен составлять от 13 до 15 см или 8–10 см от центра нижней планки.
Листы металлочерепицы подрезают так, чтобы они заходили на нижнюю планку ендовы на 13–15 см
Меньший нахлёст приведёт к тому, что поролоновая полоса будет разрушаться из-за воздействия солнечного излучения, а больший - усложнит крепление черепицы.
Линия отреза наносится красящим шнуром по меткам, расположенным вверху и внизу ендовы, и размечается с обеих сторон желобка.
Видео: ендова с выходом на скат на кровле из металлочерепицы
Особенности крепления элементов узла ендовы
Узел ендовы имеет вид вогнутого угла между двумя скатами крыши. Для крепления этого элемента крыши используют кровельные саморезы, которые оборудованы резиновой или пластиковой шайбой. Шайба выполняет несколько функций:
- предохраняет поверхность кровельного материала от царапин и повреждений;
- служит в качестве гидроизоляционной прослойки между саморезом и отверстием в кровле, герметично закрывая все щели.
Резиновая шайба обеспечивает мягкий прижим самореза и гидроизоляцию отверстия
При монтаже планки ендовы необходимо делать нахлёст не менее 10 см.
Для лучшей герметизации этих кровельных элементов необходимо использовать уплотнительную ленту.

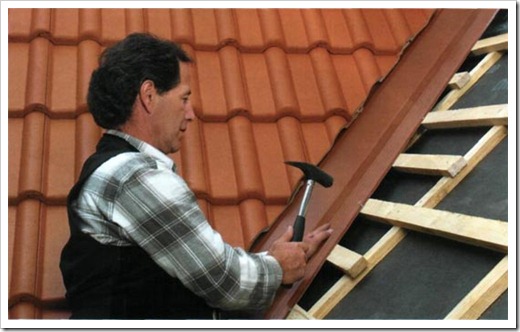

Планки нижней ендовы монтируют непосредственно к деревянной обрешётке с помощью кляммеров, фиксируемых гвоздями или саморезами. Верхний элемент ендовы необходимо прикручивать саморезами к металлочерепице. Следует учесть, что саморезы для крепления верхней ендовы не должны упираться в нижний жёлоб. Промежутки между кровельным покрытием и листами разжелобка необходимо заполнить поролоновым уплотнителем.
Кляммеры закрепляют нижнюю планку ендовы, не повреждая её края
При монтаже узлов ендовы следует обратить особое внимание на качество обрешётки. Установку нижнего жёлоба рекомендуется делать на сплошную обрешётку, ширина которой должна быть не меньше ширины самой ендовы.
Установка узлов ендовы осуществляется следующим образом:
Скобки следует крепить не к рядовой, а к учащённой обрешётке, иначе они помешают ровной укладке черепицы.
Верхний желобок укладывается на нижележащий с нахлёстом не менее 10 сантиметров. При укладке необходимо совместить поперечные рёбра желобов и закрепить последующие желобки аналогично первому.
При монтаже ендовы из нескольких планок необходимо делать нахлёст в 10 см
Установка аэроэлемента свеса
Аэроэлемент свеса устанавливается для дополнительной поддержки нижнего ряда металлочерепицы, а также для предотвращения проникновение птиц под кровлю.
Если вынос будет больше, он будет удерживать в жёлобе мусор и опавшие листья, а также препятствовать скольжению снега и дождевой воды.
Усиление ендовы
Функциональность ендовы напрямую связана с качеством её основания. Для усиления ендовы лучше использовать сплошную обрешётку.
- По всей длине основания устанавливается гидроизоляционный слой. Лучшим вариантом для усиления узлов жёлоба является использование ендового ковра. Это защитное покрытие изготавливается из нетканого полиэфирного материала, пропитанного бетонными смесями с добавлением модификаторов. На верхнюю сторону ендового ковра наносится посыпка из базальтовой крошки, нижняя его часть покрыта гранулами песка.
- Гидроизоляционный материал фиксируется с помощью специальных наклеек или гвоздями. Если ковёр прибивают гвоздями, расстояние между ними должно быть около 20 см.
- Монтируются нижние элементы ендовы, кровельное покрытие, уплотнители и декоративные детали.
Для усиления узлов ендовы вместо стандартной гидроизоляции можно использовать нетканые полиэфирные материалы
Установка полиэфирного полотна с битумной пропиткой позволяет решить ряд проблем:
- обеспечить надёжную защиту внутренних перегибов конструкции и других наиболее уязвимых для попадания влаги мест;
- создать амортизирующую прослойку, которая будет смягчать нагрузку от снега;
- повысить эстетические качества крыши;
- полностью исключить протечки.
Подрезка черепицы при обустройстве ендовы
Если ендова устраивается на крыше из черепицы, часто требуется подрезка элементов кровельного материала:
- Сначала выполняется черновая подгонка, а затем чистовая разметка и подрезка черепицы точно по линии, нанесённой на желобке ендовы.
Подрезку черепицы необходимо производить на станке с циркулярной пилой
- Шип черепицы, попадающий на ендову, отбивается или отрезается, чтобы она не трескалась на желобке.
- Поролоновую полосу под черепицей следует подрезать - это позволяет сразу уложить кровельное покрытие ровно, не дожидаясь, когда оно под действием собственного веса продавит полосу и ляжет на место.
- Предварительно в подрезанной черепице просверливается отверстие для самореза с расчётом, чтобы оно не попало на желобок.
- Подготовленный элемент кровельного покрытия устанавливается на место и крепится саморезом.
Все уложенные элементы должны образовывать ровную линию, параллельную оси желобка
- Иногда при разметке видно, что после отреза некоторых элементов остаётся небольшой треугольный фрагмент, который трудно закрепить. Это происходит в том случае, если линия отреза приходится на правую грань черепицы, тогда линию отреза сдвигают на 5 см, а рядом используют половинчатую черепицу. Она устанавливается вместо обычной рядовой через один столбец от подрезанной. Расход половинчатых элементов кровельного покрытия составляет одну штуку на два ряда с каждой стороны ендовы.
Половинчатая черепица добавляет недостающий фрагмент кровли, если в этом ряду под обрезку на ендове попадает большая часть поверхности последнего элемента покрытия
- Подготовленная подрезанная черепица укладывается на своё место и фиксируется саморезом. Черепица из верхнего ряда сдвигается вниз и прижимает подрезанный элемент.
- Аналогичным образом укладывается и остальной кровельный материал в ендове. При укладке на коньке крайняя коньковая черепица, которая выходит на стык ендов, подрезается по той же линии, что и черепица, расположенная в рядах на скате.
- Верхний срез крайней коньковой черепицы закрывается специальной лентой для примыканий. Монтаж ендовы завершён.
Гофрированная лента является удобным и эффективным материалом для герметизации выступающих частей кровли
Нельзя крепить черепицу сквозь желобок ендовы, так как в месте прохода самореза осадки будут затекать под кровлю.
Видео: монтаж керамической черепицы - формирование ендовой
Ошибки при монтаже ендовы
Установка жёлоба ендовы требует внимательности и навыков. Так как этот элемент кровли переносит большое количество дождевой воды, малейшая ошибка при его установке может привести к серьёзным проблемам и дополнительным расходам. Наиболее часто встречающимися ошибками при монтаже ендовы являются:
- Попытка отрезать черепицу прямо на ендове, используя болгарку. Это часто приводит к повреждению уже закреплённого желобка. Кроме того, очень трудно добиться ровной линии отреза по всей длине разжелобка, поэтому ендова и вся кровля будет выглядеть неряшливо, а стекание воды и сход снега будут затруднены.
Если черепицу отрезать неровно, крыша будет иметь неряшливый вид, а вода и снег будут сходить с неё с перебоями
- Крепление желобка гвоздями по всей длине.
- Установка планок ендовы от конька к нижнему краю. В этом случае нижняя планка будет накрывать верхнюю. В местах примыканий этих элементов влага попадёт внутрь кровли, а не стечёт вниз.
- Узкая обрешётка или отсутствие дополнительных реек. Эта ошибка приведёт к тому, что вес снега деформирует ендову. В результате образуются щели и зазоры, через которые проникнет влага.
- Перекрученные или недостаточно сильно закрученные саморезы. В первом случае повреждается кровельное покрытие, во втором - под саморез будет проникать влага.
При неправильном закручивании саморезов в подкровельное пространство будет затекать вода, способствуя разрушению стропильной системы
Процесс установки ендовы требует специальных познаний и строительных навыков. Поэтому монтаж этого кровельного элемента лучше доверить опытным специалистам. В этом случае будут исключены ошибки, приводящие к серьёзным проблемам.
Крыша является важным элементом любого строительства . От того, насколько правильно выполнено её обустройство, во многом зависит долговечность и защищённость всего дома.
Любая кровля состоит из отдельных функциональных элементов, одним из которых является ендова . Что это такое и как осуществляется обустройство ендовы? Об этом читайте дальше.
Ендова представляет собой один из элементов кровли , образующийся на стыке двух скатов. Ендовную крышу практически невозможно спутать с другими типами кровли, поскольку в ней имеются ярко выраженные внешние углы.
Устройство кровельной ендовы будет зависеть от типа конструктивного элемента (бывают открытые, переплетённые или закрытые ендовы). Нужно отметить, что ендова состоит из двух частей – нижней и верхней.
После укладки кровельной обрешётки выполняют работы по устройству нижней части ендовы, а потом – верхней.
Для создания нижней ендовы необходима специальная пластина, которую нужно будет согнуть под определённым углом (его величина должна соответствовать углу состыковки кровельных скатов).
При необходимости соединения нескольких частей одной ендовы мастеру нужно использовать особую систему крепления . Обычно нижняя ендова крепится к карнизной доске с нижней стороны при помощи саморезов.
Если в процессе установки образуются стыки – их обязательно заделывают герметиком, что впоследствии помогает избежать подтеканий воды в подкровельное пространство.
Что касается верхней части ендовы , то её делают из того же кровельного материала, который применяется для кровельного покрытия.
Его, конечно, можно заменить листовым металлом , но тогда необходимо правильно подобрать цвет материала, чтобы готовая кровля приобрела эстетическую привлекательность.
Монтаж ендовы имеет свои особенности . Чтобы эта работа была выполнена правильно, необходимо предварительно создать основу для кровли такого плана.
Для этой цели опытные строители советуют применять технологию , предполагающую монтаж сплошной кровельной обрешётки, бруски в которой располагаются по обе стороны скатов на равном расстоянии друг от друга (30 см).
В местах, где образуются ендовы, слой гидроизоляции должен быть толще всего . Сейчас в строительных магазинах предлагаются специальные гидроизоляционные материалы для ендовых кровель.
Их основу составляют разнообразные пропитки и посыпки, улучшающие характеристики материала и его качество. Крепится гидроизоляционный материал обычно при помощи строительных гвоздей и клеевого состава (мастики).
После обустройства слоя гидроизоляции приступают к монтажу нижней ендовы. Её делают из специальной металлической пластины , сгибая её под углом около 90 ºC по отношению к угловым стыкам скатов.
При монтаже ендовы необходимо придерживаться таких правил:
- Монтаж конструкции выполняется только на обрешётку ;
- При укладке гидроизоляции нужно следить за её целостностью . На поверхности материала не должно быть никаких надрывов, трещин и прочих повреждений;
- Наилучшим вариантом снегоудержателя для любого вида кровли будет решётчатая или трубчатая модель;
- Если ендова начинается на карнизе – её монтируют на капельники ;
- Верхнюю часть ендовы накладывают внахлёст в 10 см;
- Для закрепления отдельных элементов используются саморезы , причём их необходимо вкручивать на расстоянии не менее 25 см от осевого центра ендовы;
- Планки ендовы на кровле закрепляются внахлёст , в направлении снизу вверх. Крайняя планка внизу обрезается немного ниже линии карниза.
Установка кровельной ендовы может осуществляться несколькими способами:
- Переплетённым;
- Закрытым;
- Открытым.
Способ монтажа этого конструктивного элемента кровли не влияет на место установки . Ендова монтируется всегда в стыковых углах скатов. По обоим бокам стыков вначале проводят укладку сплошной обрешётки, а затем – гидроизоляционной прослойки.
Только после этого выполняется монтаж нижней части ендовы с использованием саморезов. При укладке нижней ендовы необходимо следовать таким рекомендациям:
- На горизонтальных стыках отдельных частей ендовы необходимо выдерживать величину нахлёста более 100 мм;
- Если обустраивается кровля из металлочерепицы, необходимо укладывать дополнительный слой уплотнителя (лучше брать саморасширяющийся материал);
- Плоскоугольные скаты кровли требуют обустройства дополнительного гидроизоляционного слоя .
Если кровельные скаты имеют равный уклон , то лучше использовать в этом случае метод переплетённой укладки ендовы. Чтобы создать хорошее уплотнение в месте укладки переплетённой ендовы используют ендовый ковёр шириной 90 см.
Поверх него укладывается мембрана гидроизоляции, закрепляемая при помощи гвоздей . Поверх переплетённой ендовы укладывается кровельный материал.
Закрытый тип ендовы используется в том случае, когда необходимо обустроить крутую кровлю с соприкасающимися скатами , соединёнными между собой встык.
В этом случае необходимо для облегчения монтажа отчертить мелом линию прилегающего ската, отступив от стыка примерно 5 см. В дальнейшем эта линия будет служить границей при фиксации частей ендовы гвоздями.
А также смотрите видео о том, как установить и монтировать ендову:
-
Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.
Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.
Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на или выступающих .
Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.
Внутренний угол конструкции образует две планки , и каждая из них выполняет важную функцию:
- нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до и укладки покрытия кровли;
- верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.
На заметку
Как правило, для изготовления используют тот же материал, что и для кровли. Его нередко заменяют на металлические листы, желательно, из оцинкованной стали, так как она продлевает эксплуатационный срок кровли. А чтобы готовая кровля не утратила свою привлекательность, нужно правильно подобрать оттенок материала.
Виды ендовы
Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.
В зависимости от способа монтажа различают :
- Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
- Открытые . Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.
Монтаж для мягкой кровли
Остановимся на основных принципах устройства конструкции в случае мягкой кровли.
Подготовительные работы
Оформить отрицательный излом можно, по крайней мере, в двух вариантах:
- открытый;
- метод подреза.
Основание подготавливают в зависимости от выбранного варианта.
- Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.
Если нет возможности уложить его сплошным полотном, что очень желательно, то укладку выполняют с продольным нахлестом в 300 мм, тщательно проклеивая.
- При использовании варианта «подрез» КЕ не нужен.
Монтаж открытым способом
- рядовую черепицу укладывают на КЕ до центральной оси;
- все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
- расстояние от оси до крепежного элемента должно быть больше 0,3 м;
- далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
- гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
- перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
- если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
- ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.
Монтаж способом «подреза»
- укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
- аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
- после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
- это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.
На заметку
Переплетенной способ предполагает выполнение тех же этапов, что и при «подрезе» с той лишь разницей, что рядовую черепицу при укладке на примыкающий скат переплетают.
Устройство
Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.
Для формирования различных типов крыш: , и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.
Стропильная система с ендовами Г-образной кровли
- Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
- Кровельные прогоны второстепенных кровель связаны.
- Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
- По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.
Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в , старается распрямить угол, под которым . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.
Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.
Внимание!
Отметим, если расположить схватку высоко, то она будет действовать как сжатый ригель, что помешать схватке полноценно выполнить свою функцию.
Так выполняется сборка. Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.
