Еще не так давно пользовались популярностью всего четыре виды фундаментов для зданий: свайный, ленточный, плитный и столбчатый. Но все они имеют один ключевой недостаток: очень тяжело и дорого строить фундамент на участке с большим углом наклона. Ведь тогда нужно удалять лишний слой почвы, делать обноску и дополнительно усиливать конструкцию. Именно по причине дороговизны и сложности в установке фундамента на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого через свою конструкцию и особенности проектирования.
Что это за тип фундамента

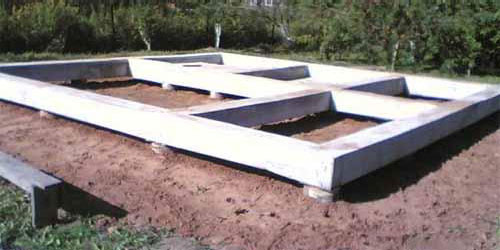

Принципиальная схема. Свайно-ростверковый фундамент
Ростверк – это плита или балка, которая связывает между собой сваи непосредственно на поверхности земли. Это фактически основной несущий железобетонный пояс, на который уже монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты. Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю отдельно, а также на плиты основания. Также стоит учитывать, что ширина ленточного основания существенно больше самых стен.
Это делается с целью распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость здания даже при непосредственных подвижках отдельной опоры.
Где используется ростверк?
- При строительстве бань, технических зданий с небольшой массой несущих конструкций;
- При строительстве жилых зданий на склонах с достаточно большим углом наклона;
- Если необходимо сделать встроенный в глубине гараж или подвал;
- Когда во время геодезических исследований почвы обнаружено расслоение, особенно при комбинировании глинистой и песчаной почвы;
- При реставрации каменных и бетонных оснований зданий старой постройки, если обнаружено проседание отдельных углов. Тогда под основу подводятся специальные опоры, затем проводится заливка платформы и уже разносится по внешней части несущий ростверк.
Выбор свай для будущего основания
Как правило, свайно-ростверковый фундамент своими руками сделать относительно сложно, но технически возможно. Для этого сначала подбирается тип свай, а они бывают железобетонные, бетонные, металлические и даже деревянные. Сегодня сделать заливку свайного ростверка можно даже с готовыми сваями, которые забиваются в почву пневматическими молотами, но стоит такая технология дорого и чаще используется при строительстве больших промышленных, административных и жилых зданий.
Также есть так называемые инъекционные сваи с диаметром до 120мм и единственным арматурным прутом, но они используются исключительно для усиления и ремонта уже существующих фундаментов.
Схема:Расположение свай в ростверке
- Одиночная свая – тут каждая свая расположена под своей опорой, а все опоры соединены в единое целое армированием;
- Ленточное соединение. Тут предусмотрено равномерное распределение всех свай и их расстояние указано в чертеже;
- Полосное расположение свай используется при строительстве массивных и больших зданий;
- Расположение кустами. Целый пучок свай установлен в одном месте и принимает на себя повышенные нагрузки;
- Расположение полем. Это тот случай, когда над сваями залита монолитная плита, а все сваи установлены в шахматном порядке по схеме с четкими расчетами длины каждой единицы.
- Определение типа грунта и его структуры. Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
- Подготовка котлована или траншеи. Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
- Установка опалубки. Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
- Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью. Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливания свай бетоном и создания промежуточной подсыпки;
- После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру. Армирование нужно обязательно залить бетоном.
Ошибки при проектировании и монтаже железобетонного ростверка
- Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
- Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
- Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
- Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
- Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей - мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.
В определенных условиях становится выгодным сооружение свайного фундамента. Плюсы и минусы такой конструкции делают ее идеальной для частного дома на сложных грунтах.
Устройство свайно-ростверкового фундамента требует в большинстве случаев меньших затрат. Это вызвано уменьшением объемов земляных работ. Перед тем как изготавливать сваи нужно изучить их преимущества и недостатки, область применения, описание технологии.
Типы свай
Существует несколько способов изготовить такой свайно-ростверковый фундамент. Плюсы и минусы в этом случае будут зависеть от используемой технологии и материалов.
По материалу опоры делят на:
- деревянные;
- железобетонные;
- металлические.
Первые используют редко, поскольку основным их недостатком будет невысокая долговечность. Дерево разрушается от влажности, гниения, микроорганизмов.
Железобетонные сваи обладают высокой несущей способностью. Обычно глубина заложения под свой дом составляет 1,5-3 м. Размеры сечения выбирают в зависимости от характеристик грунта на участке.
Металлические опоры свайных фундаментов - вариант для частного домостроения. Они не рассчитаны на высокие нагрузки, поэтому используются для деревянных или каркасных зданий.
Следующая классификация выполняется в зависимости от технологии погружения элементов. Установка свайного фундамента может выполняться тремя способами:
- забивным;
- буронабивным;
- винтовым.
Чтобы изготовить свайно-ростверковый фундамент своими руками, забивной метод подойдет далеко не всегда. Он позволяет возводить мощные конструкции, но обладает существенным недостатком - потребностью в специальной технике (большегрузная, сваебойки). Еще один минус свайно-набивного фундамента - сильное влияние на окружающую застройку. При работе механизмов возникают ударные воздействия на грунт, которые могут стать причиной повреждения близлежащих зданий.
Заливка бетоном
Технология свайного фундамента предполагает использование бетона классов В15-В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.
Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15-25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30-50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.
На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50-70% своей прочности.
Винтовой свайный фундамент своими руками пошаговая инструкция
Свайно-ленточные фундаменты своими руками таким способом сделать просто. Работа проводится в таком порядке:
- расчистка участка и подготовка строительных материалов;
- разметка территории под здание;
- завинчивание свай с помощью ручного или механизированного бура на нужную глубину;
- срезание опор по одному уровню, на котором будет расположен ростверк на сваях;
- заполнение труб бетоном класса В15;
- устройство ростверка на свайные фундаменты.
Варианты ростверков для винтовых свай Строительство свайного фундамента своими руками в этом случае не требует времени на набор прочности бетоном. К следующему этапу работ можно приступать сразу же.
Ленточный фундамент на сваях
Свайно-ленточный фундамент представляет собой конструкцию из отдельно стоящих опор, жестко связанных друг с другом. Ростверк не дает конструкции неравномерно просаживаться. Лента может изготавливаться из:
- дерева (только под деревянный или каркасный дом);
- металла;
- железобетона.
Каждый ленточный фундамент имеет свои плюсы и минусы. При выборе материала на ленточный фундамент со сваями стоит обратить внимание на материал опор и стен здания. Для деревянного дома - деревянный ростверк. По металлическим сваям разумно сделать конструкцию из металлопроката или древесины, по железобетонным - из бетона.
Обвязка завершает столбчато-ленточный фундамент. В первую очередь определяется глубина заложения ростверка. Он может быть:
- заглубленным;
- наземным;
- висячим.
Выбор во многом зависит от характеристик грунта. Особенное внимание стоит уделить столбчато-ленточному фундаменту своими руками на пучинистом грунте. В этом случае велика вероятность повреждения конструкции при морозном пучении. Ростверк не должен контактировать с почвой. Пользуются двумя методами:
- висячая обвязка (для этого на грунт насыпают 10-15 см песка, по нему заливают элемент, после чего сыпучий материал убирают);
- заглубленная обвязка с подушкой из пенопласта низкой плотности.
Устройство свайного фундамента и монолитного ростверка не отличается высокой сложностью. При условии грамотного выполнения расчетов и соблюдении технологии с работой справится даже непрофессионал.
Так как в Подмосковье грунты преимущественно слабые, песчаные и водонасыщенные, устройство свайного фундамента с ростверком, или как иногда его называют в народе фундамент ростверк на сваях, дело обычное.
Виды ростверка
Разновидности ростверка различаются по высотному уровню от поверхности почвы, причем высота наземной области свай может быть разной.
- Заглубленный – такой вид ростверка полностью погружен в грунт. Верхняя плоскость находится ниже основного уровня почвы. Самый сложный вид ростверка, так как трудно обеспечить свободное пространство под ним.
- Повышенный – бетонная лента проходит в одной параллели с грунтовой поверхностью. В отдельных случаях имеет незначительное возвышение.

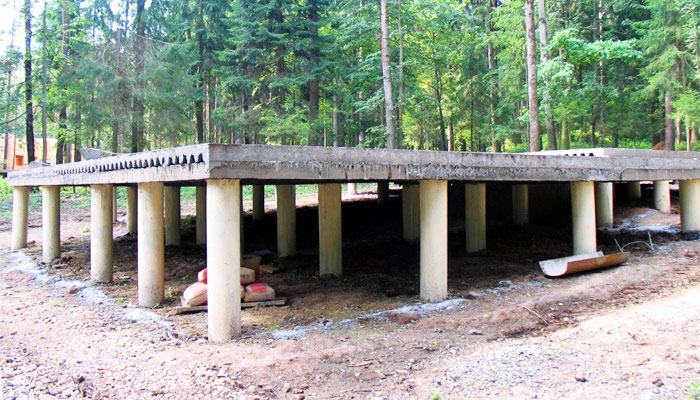

- Высокий – внешняя плоскость фундамента возвышается на значительную высоту от общего уровня грунта. Является часто используемым видом, так как имеет простой монтаж и не подвергается земляному давлению на фундамент. Но требует дополнительного утепления и гидроизолирования. Также нет возможности сделать подвал или подземный склад.
Рис . Виды ростверков свайных фундаментов
Расположение свай под ростверком может быть различным. Для большой прочности их можно расположить сплошными рядами, тогда ростверк будет выглядеть в виде плиты. Либо если нужны точечные усиленные зоны, то сваи устанавливаются пучками. Довольно часто встречаются полосные установки свай с ленточным ростверком.
Виды ростверка по используемому материалу
- Металлический
Представляет собой швеллер или двутавровую балку, которые выполняют функцию обвязки фундамента. Такой вид ростверка полностью исключает деформацию стен и пола в виде проседания или искривления. Имеет дополнительную основу для несъемной опалубки и бетонирования чернового пола на первом этаже.
- Бетонный
Выдерживает нагрузку большого кирпичного или блочного дома, так как является самым надежным конструкционным устройством. Его одиночные сваи имеют общее перекрытие в виде железобетонной балки.
- Деревянный
Применяется только для легких дачных домов . Выполняет функцию обвязки нижнего венца деревянной постройки. Обычно монтируется без создания цокольной области.
Свайный фундамент с монолитным ростверком
Сделать такой фундамент самому не представляет особой сложности, если почва не имеет каких-либо серьезных нюансов, например, наличие скальной породы или больших прослоек песочной породы.
Сначала производится установка свай по намеченному чертежу. Они в большинстве случаев обязательно проходят армирование и заливку бетонной смесью, хорошо проталкиваемой на всю глубину механическим вибрированием.
Рис . Схема расположения монолитного ростверка
Так как ростверк представляет собой бетонную ленту, опоясывающую свайное поле , то его сечение определяется при помощи расчета постоянного давления от здания. Все это можно распределить на несколько этапов:
- Чертежи и разметка
Составление чертёжного плана и проведение грунтовой разметки.
Бурение скважин с последующей забивкой свайных стволов при помощи специальной техники.
Изготовление опалубной конструкции для ростверка и свайных оголовок , если последние имеют возвышение над грунтовой поверхностью. При заглубленном виде ростверка осуществляется рытье траншеи для заливания бетонной смеси.
- Заливка бетона
Непосредственное бетонирование свайной конструкции и ростверка горизонтальными наложениями.
- Застывание
Обязательная выдержка залитого монолитного сооружения до его полного застывания. Разборка съемной опалубки (если есть).
Технология возведения свайного фундамента с ростверком
Прежде чем начинать строительство необходимо провести все расчетные работы по возведению фундамента. Так как могут возникнуть сложности при монтаже, то лучше обратиться к профессиональным сотрудникам. Они, проведя необходимые исследования, представят полный отчет по необходимым работам и их стоимости.
Цена свайного фундамента с ростверком будет зависеть от:
- численности свай;
- диаметра, поперечного сечения и общей длины свайных стволов;
- необходимого для строительства материала (цемент, песок, арматура и т.д.);
- наличие или отсутствие специальной техники.
Этапная последовательность:
- Проведение разметочных работ по участку
Есть два вида разметки: «египетский треугольник» и «две кривые». Первый способ заключается в забивке реек по углам на длинной стороне будущего фундамента и прочерчивании линии между ними. Далее на верёвке завязываются узлы с промежутком в три, четыре и пять метров. Узлы в 3 и 4 метра соединяются с помощью гвоздя. Далее узел верёвки прикрепляется к рейке и натягивается так, чтобы промежуток в четыре метра оказался на проведенной линии. По участку верёвки в три метра проводится еще одна линия. Потом на ней отмечается ширина здания и ставится третья рейка. Также обнаруживается и последний угол.
Рис . Схема разметки фундамента
Способ «двух кривых» заключается в определении равного метража от установленной рейки. В эти точки устанавливаются метки. Верёвка привязывается одним концом к рейке, а другим к установленной метке. Выводится и отмечается дуга. Тоже самое делается со второй отметкой. От точки соединения дуг прокладывается линия, на которой будет определена ширина дома. Затем четыре метки соединяются шнуром, и проводится такая же разметка внутреннего фундаментального контура. Только после этого отмечаются контрольные точки для свай.
Рис . Схема "две кривые" (разметка фундамента)
- Бурение скважин для свай
Проводится согласно расчетам, которые должны показывать уровень промерзания грунта и прохождение подземных вод. Стандартная глубина не превышает двух метров. После окончания буровых работ на дно скважины укладывают песчаную подушку и устанавливают в качестве опалубки асбестовые трубы. Сваи могут иметь не только круглую форму, но и квадратную. Такие применяются, если необходимо маленькое заглубление фундамента.
- Установка свайных опор
Монтаж свай производится с точным соблюдением заданных параметров. После установки проводится их динамическое испытание .
- Монтаж ростверка
В свою очередь подразделяется на несколько этапов:
При заглубленном виде ростверка выкапывается траншея вместе с бурением скважин. На дно укладывается подушка из песка минимум в десять сантиметров.
Затем монтируется сама опалубка с применением ДСП-щитов.
Рис . Монтаж ростверка
- Двухуровневое армирование
Проводится с помощью двенадцатимиллиметровых прутов. Их связка осуществляется с помощью обожжённой проволоки. Дно траншеи предварительно должно быть устлано брусовыми досками шириной до пяти сантиметров. Такое же расстояние арматура не должна доставать до верхнего края опалубки.
Рис . Двухуровневое армирование ростверка
- Бетонирование ростверка
Производится в один день той же смесью, которая использовалась для заливки свай. Верхнюю плоскость бетонного раствора необходимо тщательно разровнять с помощью строительного уровня. При заглубленном ростверке опалубка снимается через 2-5 дней, а с высокого – минимум через месяц. Причем две недели бетон необходимо регулярно смачивать водой два раза в день, чтобы избежать растрескивания.
Все нормативные требования, относительно размеров элементов фундамента и применяемых материалов, определяются на основании инженерных расчетов, также в соответствии со СНиП и входят в состав проекта строительства.
Фундамент на сваях с ростверком - видео
В этом видео можно поэтапно просмотреть создание свайно-ростверкового фундамента:
Оставьте заявочку и мы свяжемся с Вами:
Статьи по теме
Полезные материалы
JQuery(document).ready(function(){ jQuery("#plgjlcomments1 a:first").tab("show"); });
Один из наиболее экономически выгодных видов фундамента - это свайно-ростверковый. Он, как и другие, имеет свои особенности возведения, преимущества, недостатки. Об этом и пойдет речь далее.
Представленные комментарии и советы от ведущих специалистов различных строительных компаний освещают основные аспекты строительства такого фундамента.
Что такое свайно-ростверковый фундамент
Свайно-ростверковый фундамент представляет собой надежную конструкцию из свай и ростверка.
Сваи - это погруженные на определенный уровень в землю столбы. Они обычно имеют прямоугольное или круглое сечение и служат главной опорой для всей будущей постройки. Изготавливают сваи обычно из бетона, железобетона, металла или дерева в зависимости от сложности и тяжести строения.
Ростверк - это железобетонная монолитная конструкция, связывающая между собой сваи. Он предназначен для распределения нагрузки между сваями, и является надежной и устойчивой основой для возведения стен.
Комбинация свай и бетонного ростверка позволяет сделать готовую конструкцию более устойчивой и надежной.
При выборе вида фундамента необходимо оценить все плюсы и минусы и, исходя из этого, принимать решение о дальнейших действиях.
Преимущества свайно-ростверкового фундамента
О преимуществах данного вида фундамента рассказывает Игорь Андреев из компании "Fundament":
Такой фундамент подходит для работ с разными условиями и имеет такие преимущества:
- Значительная устойчивость и несущая способность. Эти параметры могут немного изменяться за счет используемых строительных материалов, но в среднем этот вид фундамента выдерживает нагрузку до 5 тонн.
- Подходит для возведения построек на сложном грунте. Это очень важная особенность. Если на участке земли, выделенном под постройку, подвижный или неустойчивый грунт, то это не будет основанием для отмены планов и переноса в другую местность.
- Свайно-ростверковый фундамент на склоне , при строительстве в местностях с неоднородным рельефом, является одним из самых удобных решений.
Данная точка зрения ценна тем, что отражает опыт реальной работы специалиста. В дополнение можно лишь добавить, что для возведения данного вида фундамента не проводятся предварительные работы, такие как освобождение территории от растительности, снятие верхнего слоя земли и другие, то есть подготовительный этап отсутствует, что очень экономит время.
Свайно-ростверковый фундамент часто используют под газобетон. Это отдельная большая тема, мы ее коснемся в наших следующих публикациях.
Также выделяют еще несколько плюсов:
- Фундамент можно устанавливать своими силами, не пользуясь услугами специалистов и не используя технику.
- Низкая стоимость реализации проекта, что делает данный вид фундамента очень выгодным.
Андрей Кудрицкий, начальник отдела сметного планирования ведущей строительной компании Москвы "СтройДом" акцентирует внимание:
Если просчитать расходы на постройку, то в среднем, стоимость свайно ростверкового фундамента обойдется в 10-25% от общей запланированной сметы, тогда как расходы на другие виды фундаментов достигают 45% сметы.
Минусы свайно-ростверкового фундамента
Недостатки свайно-ростверковый фундамент тоже имеет, и их нужно обязательно учесть при принятии решения:
- Такой фундамент однозначно не подойдет для тяжелого, массивного строения, так как имеет относительно небольшую максимальную нагрузку.
- Достаточно сложный и трудоемкий процесс расчета свайно-ростверкового фундамента.
- Сложности, которые возникают при обустройстве цоколя.
- Часто возникает необходимость заполнения пространства между сваями, что ведет к дополнительным материальным и трудовым затратам.
Петр Матко - специалист по расчету и планированию работ "МосАрхБюро" считает:
Лучше всего для этого нанять опытного специалиста. Он сможет грамотно учесть возможные особенности местности. При самостоятельном расчете большая вероятность ошибки, которая будет стоить вам "поплывшего" фундамента.
Строительство свайно-ростверкового фундамента
Фундамент - это основа для строительства будущего дома. Процесс этот достаточно трудоемкий и включает в себя ряд важных этапов.
Первый этап, который лежит в основе строительства - расчет свайно-ростверкового фундамента . Он происходит следующим образом:
- Определяется максимальная несущая способность грунта, его состав и плотность.
- Учитываются все возможные дополнительные нагрузки и риски.
- Определяется количество необходимых свай.
- Составляется проект будущего строения.
Совет эксперта Петра Матко из компании "МосАрхБюро" по расчету количества необходимых свай:
Нагрузки необходимо просуммировать и разделить на общую площадь опоры. Результат должен быть не больше показателя несущей способности. Если данное условие не соблюдается, нужно увеличить количество опорных свай.
На следующем, подготовительном, этапе строительства осуществляется разметка фундамента на местности. Отмечаются углы дома, границы внутренних и внешних стен. Далее делают разметку для свай. Они находятся в углах постройки, под несущими стенами и в местах, где пересекаются внутренние стены с внешними.
Существует пять основных вариантов расположения свай в фундаменте:
- Одиночный - каждая свая находится под своей опорой.
- Ленточный - сваи равномерно распределены по периметру будущей постройки.
- Полосами - сваи устанавливаются в несколько рядов.
- Кустами - сваи устанавливаются рядом по несколько штук в местах, на которые идет значительная нагрузка.
- Полем - сваи вставляются в шахматном порядке или рядами по всей площади ростверка.
После проектирования и разметки переходят непосредственно к работе на местности. Земляные работы выполняются вручную или с помощью привлеченной специальной техники. В первом случае ручным буром сначала пробуриваются отверстия под сваю, во втором - это происходит автоматически специальным оборудованием. В скважине устанавливается арматурный каркас, который в тот же день заливается бетоном.
Комментарий Петра Матко из компании "МосАрхБюро":
На данном этапе важное значение имеют сроки выполнения работ. Арматурные каркасы лучше подготовить заранее, а бетонирование свай обязательно нужно сделать в день бурения скважин. Почему именно в день бурения? Потому что за ночь грунт может немного осыпаться.
Через 3-4 дня после установки свай и полного застывания бетона можно переходить к монтажу опалубка ростверка. Опалубок необходим для создания монолитного свайно-ростверкового фундамента .
Доски располагаются между собой на расстоянии, которое равняется толщине стен. После того, как их надежно скрепили, накладывается слой гидроизоляции и арматурный каркас будущего ростверка. Для надежности каркас ростверка необходимо скрепить с каркасом свай. После этого конструкция заливается бетоном. После полного застывания бетона опалубок снимается. Ниже представлено фото свайно-ростверкового фундамента .
Основные ошибки и рекомендации при строительстве свайно-ростверкового фундамента
В процессе закладки свайно-ростверкового фундамента могут допускаться следующие типичные ошибки, которых лучше избегать:
1. Отсутствие надежной связи между сваями и ростверком.
Зимой, в результате различной степени промерзания утепленного и неутепленного грунта возникает дополнительная сила, которая стремится опрокинуть столбы-опоры. Это происходит из-за того, что мерзлая земля расширяется и давит на верхние части бетонных свай в направлении к полу постройки. Если столбы не были надежно зафиксированы вверху, есть большая вероятность, что их просто продавит под строение.
2. Отсутствие воздушной полости под ростверком.
Наличие воздушной полости особенно важно зимой. Если заранее об этом не позаботились, то может произойти следующее. Мерзлая земля расширяется и давит снизу на поверхность опоры. Значительное давление приводит к отрыву свай от ростверка, а, следовательно, и к нарушению целостности и устойчивости фундамента. Чтобы избежать такого развития событий, следует оснастить свайно-ростверковый фундамент плитой из пенополистирола на дне опалубки в процессе бетонирования фундамента. Эти плиты будут выполнять роль амортизатора.
3. Допущенные ошибки при расчете несущей способности.
Невнимательность и легкомысленность при расчете несущей способности конструкции гарантированно скажется на полученном результате. Ошибки в таком важном деле приведут к проседанию фундамента, а этот процесс необратим, и его сложно остановить. Наиболее устойчивы каменистые грунты, а наименее - песчаные.
4. Малая глубина заложения опор.
Недостаточно глубоко заложенные сваи приводят к усадке, а, следовательно, полость между грунтом и ростверком уменьшается. И это снова возвращает нас к проблеме целостности фундамента. Чтобы избежать этого негативного эффекта, опору свай нужно закладывать ниже максимальной глубины промерзания, то есть делать заглубленный свайно-ростверковый фундамент .
Видеоролик от канала ForumHouse.tv прекрасно демонстрирует все качества свайно-ростверкового фундамента.
Стоимость свайно-ростверкового фундамента
Сама технология свайно-ростверкового фундамента не сильно затратная. Основными статьями расходов в общей смете являются строительные материалы, такие как, например, арматура, бетон, деревянные доски и аренда специальной техники. Естественно, что стоимость работ может увеличиваться за счет привлечения специалистов или непредвиденных затрат.
В целом же, цена свайно-ростверкового фундамента намного ниже, чем при других способах возведения фундамента. Это является очень важным преимуществом, а для некоторых - основополагающим. Если вы уверены в своих силах и знаниях, если у вас есть собственная бетономешалка и ручной бур, то сделать такой фундамент будет для вас очень просто и дешево.
Подводя итоги, можно выделить главные особенности свайно-ростверкового фундамента :
- Дома на свайно-ростверковом фундаменте будут устойчивыми даже в условиях сложного грунта или рельефа.
- Это один из наименее затратных способов закладки фундамента.
- Требует особой внимательности при составлении и реализации проекта.
- Весь процесс закладки свайно-ростверкового фундамента занимает меньше недели.
- При соблюдении всех правил и технологии возведения получается надежная опора для будущего дома.
Из отзывов о свайно-ростверковом фундаменте, вы можете узнать его особенности, положительные и отрицательные стороны такого типа конструкции, а также перенять опыт строительства от других. Только после тщательного изучения всех важных моментов можно делать какие-нибудь выводы. Фундамент — основа вашего дома, и требует особого внимания.
Cвайно-ростверковый фундамент: отзывы
Сергей Иноходцев, предприниматель, г. Москва:
Для строительства новой летней кухни выбрал свайно-ростверковый фундамент. Самостоятельно делать не решился, нанял бригаду специалистов. Весь процесс закладки фундамента занял неделю - за день справились со сваями, 3 дня они застывали, ростверк залили на четвертый день. Все очень быстро, добротно. Даже с учетом затрат на работников и технику по цене вышло очень дешево для фундамента. Если хотите не дорогую, но качественную опору для своего дома - это отличный вариант.
Вениамин Маслов, агротехник, г. Санкт-Петербург
5 лет назад закончил стройку дома на основе свайно-ростверкового фундамента. За это время никаких нареканий и недостатков не было. План помог составить знакомый инженер, всю работу выполнял сам - благо все необходимые инструменты были. Результат только радует, а на сэкономленные деньги сделал небольшую пристройку. Фундамент качественный, всем рекомендую!
До недавнего времени для строительства жилых домов использовались только четыре вида фундаментов - ленточный, плитный, столбчатый и свайный. Самым распространённым являлся ленточный, так как глубина его заложения зависит от промерзания грунта. Это даёт гарантию, что возводимое строение будет надёжно защищено. Но в последнее время особую популярность стал приобретать свайно-ростверковый фундамент, который обладает массой положительных качеств при гораздо меньшей стоимости.
Что такое свайно-ростверковый фундамент
Чтобы более детально понять, что такое свайно-ростверковый фундамент, следует вспомнить устройство классического свайного фундамента. Это несущая конструкция, представленная определённым количеством свай, заглубленых в землю. Сваи заглубляются по периметру и площади будущего строения с некоторым шагом, который высчитывается исходя из проектной нагрузки.
Для обвязки свайного фундамента используется ростверк из деревянного бруса
Главный недостаток свайного фундамента - это плохое распределение нагрузки между опорами. Поэтому этот вид несущего основания используется только для небольших бревенчатых и каркасных построек.
Свайно-ростверковый фундамент представляет собой модернизированный вариант свайного основания. Несущие опоры объединяются при помощи деревянного, бетонного или железобетонного ростверка, который укладывается на сваи.
Благодаря жёсткой связи между опорами нагрузка, оказываемая на фундамент, распределяется более равномерно. Это даёт возможность использовать свайный фундамент ростверкового типа для постройки строений из блоков и кирпича.
Как работает ростверк
Ростверк - это верхняя горизонтальная часть свайного фундамента, объединяющая несущие опоры в единую конструкцию. Этот элемент фундамента принимает и равномерно распределяет нагрузку от стен строения на опоры в виде свай. Несущие элементы в свою очередь передают нагрузку в грунт.
Высота опор свайно-ростверкового фундамента зависит от глубины промерзания грунта
По сути, основная задача ростверка - это объединение свай в единое сооружение, что значительным образом улучшает распределение нагрузки, предотвращает просадку отдельных свай в грунт, снижает риск повреждения несущих стен и других конструктивных узлов строения.
По способу исполнения ростверк фундамента может быть сборным или монолитным. Наиболее показательным примером сборного ростверка является пояс из стальных балок, которые фиксируются между собой при помощи сварки. В основном сборный ростверк применяется для нежилых построек, рассчитанных на 15–20 лет эксплуатации.
Монолитный ростверк представляет собой более цельную и прочную конструкцию, для изготовления которой используются различные материалы. Например, популярным типом монолитного ростверка является железобетонная лента. Иногда этот тип ростверка также именуется ленточным из-за некоторого сходства с одноимённым видом фундамента.
Наземный ростверк должен располагаться на песчаной подушке толщиной до 30 см
В зависимости от положения конструкции относительно грунта можно выделить следующие типы ростверка:
- висячий - располагается над поверхностью земли на расстоянии 10–15 см и более;
- наземный - ростверк лежит на поверхности земли без заглубления в грунт;
- заглубленный - нижняя часть ростверка располагается ниже уровня грунта и опирается на песчано-гравийную подушку.
При возведении жилых строений наиболее часто используется висячий или так называемый высокий тип ростверка. Расстояние между грунтом и нижней плоскостью ростверка предохраняет основную конструкцию фундамента от деформации и вырывания из особо пучинистых типов грунта.
Наличие пустоты между грунтом и полом строения позволяет подполу постоянно проветриваться, что снижает уровень влажности в помещениях дома или бани. Наземный и заглублённый ростверк применяется при постройке малоэтажных домов, когда требуется более прочное основание с повышенными теплоизоляционными качествами.
Преимущества и недостатки
К преимуществам свайно-ростверкового фундамента можно отнести следующее:
Свайно-ростверковый фундамент рекомендуется к обустройству не только на подвижных и слабонесущих типах грунта, но и на почвах с повышенной плотностью, когда подготовка котлована и проведение других земельных работ под ленточный или монолитный фундамент неоправданно.
Среди существенных недостатков этого фундамента можно отметить, что в возводимых домах вряд ли удастся обустроить полноценный цокольный этаж. Даже при обустройстве свайного фундамента с заглубленным ростверком потребуется вложение больших средств, чтобы получить утеплённое и функциональное помещение.
При обустройстве фундамента обязательно используется спецтехника, позволяющая забить сваи на нужную глубину. Это не относится к существенным недостаткам, но перед сооружением основания следует не только просчитать его несущую способность, но и продумать план проезда техники.
Как сделать свайно-ростверковый фундамент
Прежде, чем приступить к сооружению свайного фундамента с ростверком, следует провести подготовительные работы. Для этого потребуется определиться с типом несущих опор и рассчитать их минимальное количество. После этого необходимо составить проект или план-схему, где потребуется расположить опоры согласно размерам будущего строения.
Какие сваи лучше использовать
В зависимости от способа погружения в грунт и основного материала, из которого изготавливается опора, можно выделить следующие виды свай:
В промышленном строительстве, помимо перечисленных типов свай, используются вибропогружаемые и вдавливаемые типы свай. Оптимальными по соотношению цены к качеству являются винтовые сваи. Их несущей способности достаточно для постройки брусовых и бревенчатых малоэтажных домов.
По конструкции винтовые сваи подразделяются на три типа: однолопастные, многолопастные, узколопастные. Однолопастные сваи применяются редко в силу низких эксплуатационных качеств. Являются наиболее дешёвым и доступным типом изделий для постройки свайных фундаментов.
Многолопастные винтовые сваи применяются при строительстве домов на большинстве типов грунта. Имеют высокие прочностные и эксплуатационные качества. Способны выдерживать вес одно– и двухэтажных строений весом более 70 тонн.
Винтовые сваи позволяют обустроить ростверк из бруса, швеллера, двутавра и железобетона
Узколопастные винтовые сваи - это специализированный тип изделий, предназначенный для постройки свайных фундаментов на каменистых и твёрдых типах грунта. За счёт уменьшенного диаметра лопастей сваи легко вкручиваются в каменистый грунт. При этом небольшого диаметра лопастей вполне достаточно для удерживания опоры.
Расположение свай в ростверке
При обустройстве свайно-ростверкового фундамента существует несколько способов расположения свай:
Как расставить сваи на плане дома
Чтобы самостоятельно расположить сваи по периметру и площади участка, где будет обустраиваться фундамент, необходимо знать параметры возводимого здания. Исходя из этого, составляется примерный план-схема с изображением основания строения и свай в уменьшенном масштабе. Для этого можно использовать обычную бумагу и карандаш.
Несущие опоры обязательно должны располагаться на углах и в местах пересечения с простенками. Если расстояние между опорами превышает 3 м, то на этом участке необходимо предусмотреть установку промежуточной сваи. Оптимальное расстояние между промежуточными сваями - 2–3 м. После расположения свай можно переходить к их выбору с учётом способа заглубления и материала.
При составлении схемы обязательно обозначаются размеры и расстояние между сваями
Точное количество свай и их опорная площадь зависит от проектной массы возводимого здания. Несущая способность свай определённого типа должна быть указана в спецификации к изделию, которую можно найти на сайте производителя или в точке продаж, где будут приобретаться сваи.
Исходя из расстояния между сваями и их несущей способности, высчитывается минимально необходимое количество изделий.
Расчёт свайно-ростверкового фундамента
В качестве примера рассчитаем количество винтовых свай, необходимых для постройки каркасного дома, имеющего размер 8×8 м. Общий вес здания будет составлять 30 тонн. Строение будет возводиться на грунте средней плотности.
Шаг между сваями не должен превышать 3 м
Расчёт свай на фундамент выполняется в следующей последовательности:
Коэффициенты, используемые в формулах, были взяты из СНиП 2.01.07–85 «Нагрузки и воздействия».
Технология заливки фундамента
После составления плана и расчёта минимального количества необходимых свай, можно закупать материал и приступать к подготовке места под фундамент. Для этого потребуется провести разметку на выбранном участке земли и выполнить земляные работы.
Разметка места под фундамент
Для разметки участка под строительство фундамента используются деревянные колышки и капроновый шнур. В первую очередь необходимо тщательно разровнять участок при помощи подручных средств и садового инструмента. Если участок сильно рельефный, то может понадобиться спецтехника, при помощи которой месту необходимо придать равномерный уклон.
После установки колышков или стальных прутов между ними натягивается капроновая нить
Дальнейшие действия по разметке места под фундамент таковы:
В результате должна получиться разметка, показывающая размеры несущего фундамента. Это позволит определить точки, где будут ввинчиваться или заливаться сваи.
Земляные работы и заливка свай
Земляные работы, которые необходимо провести перед постройкой фундамента, во многом зависят от выбранного типа свай. Для обустройства свайного фундамента ростверкового типа, предназначенного для жилых строений, наиболее часто используются винтовые или буронабивные сваи.
Винтовые сваи вворачиваются в землю вручную или при помощи специальной установки без предварительной подготовки скважины. В качестве ориентира по высоте используется шнур, который натягивается относительно горизонта.
Подготовка скважин и заливка буронабивных свай выполняется следующим образом:
- При помощи спецтехники пробуриваются скважины в земле на глубину 80–100 см. Диаметр скважины зависит от общего веса строения и сечения используемой насадки. Если есть необходимость, то скважину можно расширить при помощи обычной лопаты.
Перед заливкой бетонной смеси в скважину устанавливается армирующий каркас
- Внутренние стенки каждой скважины обсаживаются изоляционным материалом. Например, можно использовать обычный рубероид. Для этого необходимо обрезать полотно рубероида длиной 50–70 и аккуратно вставить в скважину.
- После изоляции на дно скважины насыпается 5 см слой гравия фракции 20–40, который слегка утрамбовывается деревянной рейкой. Далее, в скважину устанавливается армирующий каркас из стальной арматуры Ø18–22 мм.
Для заливки буронабивных свай используется бетон марки М500
- Стандартный вариант каркаса представляет собой 4 прута, соединённых поперечинами из арматуры Ø 14–16 мм с шагом 20 см. Примерная схема вязки показана на фото выше. Верхняя часть каркаса обязательно должна выходить из скважины на 15–20 см. Это необходимо для его дальнейшего соединения с ростверком.
- После всех подготовительных действий производится заливка бетонной смеси. Для этого используют бетон марки М500 от производителя. Если планируется самостоятельное замешивание раствора, то рекомендуется использовать бетономешалку и готовые сухие смеси.
Если позволяют возможности и навыки, то вязку каркаса можно сделать при помощи сварки. В противном случае используется стальная нержавеющая проволока. При заливке свай рекомендуется проводить трамбовку бетона. Это можно сделать при помощи стального прута арматуры или деревянной рейки. Это поможет избежать образования пустот в бетоне.
Устройство ростверка и установка опалубки
Для установки ростверка из стальных балок используется сварка. В процессе работ необходимо приварить сборную конструкцию ростверка к оголовкам свай в виде армирующего каркаса.
Армирующий пояс ростверка должен быть надёжно прикреплён к каркасу свай
Для установки заглубленного железобетонного ростверка потребуется выполнить следующее:
Вместо обычной доски для изготовления опалубки можно использовать толстую фанеру или листы металла. При изготовлении опалубки стоит помнить, что её высота должна быть выше уровня ростверка на 5–10 см.
Установка закладных деталей и заливка ростверка
Перед заливкой бетонной смеси необходимо проложить трубы, которые позже будут выступать в роли каналов под различные коммуникации: отопление, канализация, водопровод.
Продухи обустраиваются на противоположных стенах фундамента или ростверка
И также в конструкции ростверка должны быть предусмотрены продухи. Обычно они располагаются на противоположных сторонах фундамента, что обеспечивает естественный уровень тяги без монтажа дополнительных приспособлений.
Для устройства вентиляционных отверстий и дальнейшей заливки ростверка потребуется выполнить следующее:
- Внутрь армирующего пояса укладывается короткая труба, длина которой равна ширине будущего фундамента. Можно использовать и более длинную трубу, но для этого потребуется выпилить отверстие в опалубке при помощи дрели с корончатой насадкой по дереву.
- Трубы укладываются с определённым шагом на противоположных стенах будущего ростверка. Если фундамент предусматривает внутренние перегородки, то в них также устанавливаются трубы. С примерной схемой можно ознакомиться на фото выше.
Вентиляционная труба закладывается между прутьями арматурного каркаса
- После прокладки труб можно переходить к подготовке бетонной смеси на основе цемента марки М500. Перед заливкой выступающая часть свай и внутренняя поверхность опалубки изолируется рубероидом.
- Бетонная смесь заливается от любого угла опалубки. В процессе заливки бетон трамбуется при помощи специального инструмента или подручных средств. Важно, чтобы полная заливка ростверка была выполнена за одну рабочую смену. Верхний слой бетона выравнивается при помощи правила и проверяется по уровню.
Полное отвердевание бетона произойдёт через 25–28 дней с момента заливки
- После заливки конструкция закрывается полиэтиленовой плёнкой. Если ростверк был залит при температуре выше 20 о С, то через 4–5 дней опалубку можно снять, а через 7–10 дней приступить к выполнению дальнейших строительных работ.
Если работы по обустройству свайно-ростверкового фундамента проводились при температуре ниже 10–15 о С, то снимать опалубку можно только через 14–16 дней.
Видео: свайно-ростверковый фундамент своими руками
Свайно-ростверковый фундамент является наиболее удачной конструкцией несущего основания, которая сочетает в себе высокие эксплуатационные качества ленточного и свайного фундамента. Этот тип фундамента прекрасно подойдёт как для строительства жилых домов по каркасной технологии, так и для сооружения бань, саун или построек технического назначения.
