Заказывать откатные ворота выходит очень дорого, особенно если это делать в небольшом городе. Специалистов здесь не так много и они, в отсутствии конкуренции, нередко значительно завышают цены на свои услуги. В большом городе тоже свои сложности - обратишься к фирме с низкими расценками, будут сомнения в их квалификации и качестве итогового результата. А более высокая стоимость самой конструкции и её установки сейчас, к сожалению, не гарантия хорошего качества.
Схемы и чертежи сдвижных ворот без автоматики
Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.
- Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
- Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
- Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
- Правая колёсная группа
- Левая колёсная группа
- Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
- Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
- Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
- Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
- Уровень земли (асфальт, брусчатка)
- Длинный швеллер приварен к нижней балке воротной рамы
- Электропривод (опционально)
- Зубчатая рейка для сцепления с маховиком электропривода
- Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
- Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
- Забор из профильной трубы 60х40 или 40х25
- Большие и прочные петли
- Петли для калитки. Также должны быть очень прочными
На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.
Один из самых технологически сложных элементов - это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.
Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.
Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.
При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации. Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме.
Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.
Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.
Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.
В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.
Пошаговая инструкция по изготовлению сдвижных ворот
Есть много способов, как сделать откатные ворота своими руками. Предложенная далее технология представляет собой один из вариантов проведения работ, который под силу даже не очень опытному мастеру. Для работы с металлом обязательно потребуются болгарка и сварочный аппарат. Остальной инструмент - это список из разряда необходимого для заливки фундамента, сверления и покраски рамы.
Первым делом нужно сделать закладные. Они будут уложены в фундамент и станут опорами для крепления роликовой базы. Швеллер шириной 16 см нарезается на отрезки длиной 40-45 см. Затем, с внутренней стороны к нему привариваются прутки арматуры диаметром 10 мм.
Далее выкапывается яма под фундамент шириной около 60 см, длиной 2 метра на глубину 1,8 м. Сверху изготавливается опалубка высотой 30 см из нескольких рядов досок. Для защиты бетона, вся яма застилается пергамином, который сверху фиксируется к опалубке с помощью строительного степлера.
Закладные устанавливаются в яму сразу, при этом верхняя плоскость швеллера в результате должна быть на одном уровне с готовым бетонным фундаментом. Чтобы этого добиться, закладные можно привязать к горизонтальной перекладине, которая опирается на опалубку. Итоговый уровень бетона должен быть чуть ниже верхней границы опалубки. Столбы также важно отрегулировать по уровню и выставить на одинаковой высоте. Длина каждого составляет 3 метра.
Пока сохнет основание, можно приступать к сварке воротной рамы. Вес конструкции достаточно большой, и она будет нести высокие нагрузки, поэтому здесь потребуется профильная труба сечением 60х40 мм. Сперва был собран периметр таким образом, что если положить его на землю, то трубы будут стоять на ребре, то есть на грани с меньшим сечением (40 мм).
Затем на раму выкладываются листы профнастила для того, чтобы установить, где размещать вертикальные стойки. Вертикали и все внутренние перемычки свариваются уже плашмя, то есть в таком положении рамы, как на фото, трубы будут лежать большей гранью на земле. Таким образом внутренние элементы крепятся впритык к одной стороне рамы, а с другой останется небольшое пространство (обратите внимание на области, выделенные красным).
В эти пустые места по всему периметру приваривается труба сечением 40х20 мм. Она будет выполнять функцию дополнительного основания для крепления профнастила.
Что касается последовательности, то после изготовления вертикалей, выполняется установка центральной горизонтальной поперечины. В последнюю очередь привариваются все укосины, предварительно подрезанные под нужным углом с помощью болгарки.
К нижней грани рамы приваривается направляющая балка с жёлобом в нижней части (идёт в комплекте с роликами РОЛТЭК Эко 6). Это направляющая будущих ворот, в которой будет двигаться колёсная база.
Когда вся конструкция полностью сварена, нужно зачистить её от ржавчины, если она есть. Проведение работ может занять определённое время и даже если труба приобреталась изначально не ржавая, то за время нахождения на открытом воздухе, на ней может образоваться ржавчина. Пустоты заделываются акриловым герметиком для предотвращения возможности попадания влаги внутрь рамы. После чего можно приступать к её покраске.
Движение рамы будет осуществляться по роликам, которые нужно надёжно зафиксировать на фундаменте. Для этого к поверхности металлических закладных, вмурованных в фундамент, приваривается швеллер №20 через уголки 63 мм.
На верхушках столбов также нужно сделать ограничители хода рамы. Они привариваются к столбам сверху, а с лицевой стороны ворот дополнительно крепятся при помощи уголка.
Столбы, швеллер основания и ограничители также окрашиваются акриловой краской. Теперь можно устанавливать раму на своё место.
Рама калитки делается из профильной трубы 50х25 мм с дополнительным внутренним периметром из такой же трубы под крепление профлиста. Отдельный прямоугольник предусмотрен для установки замка. Габариты двери для удобства принимаются равными размеру листа профнастила, примерно 1,8х1,15 м.
Для калитки нужна своя внешняя рама, которая сваривается из трубы 60х40 мм. Сначала стойки крепятся к калитке с помощью струбцин, после чего выполняется вся разметка, нарезка и сварка конструкции. На этом же этапе на раму и калитку привариваются петли.
Отдельный фундамент нужно выкопать для установки калитки. Под столбы роются дополнительные, более глубокие ямы с помощью бура.
К левому столбу калиточной рамы приваривается швеллер №16. В него будет входить воротная рама.
К швеллеру снизу и сверху привариваются ловители ворот, идущие в комплекте с роликами.
Чтобы установить замок в калитке, потребуется изготовить две ограничительные пластины - внутреннюю и наружную. Наружная приваривается к раме, а внутренняя фиксируется на болты.
Теперь осталось только снять внешний забор и обшить калитку и ворота профнастилом.
Раньше сдвижные ворота, автоматически открывающие проезд транспорту, встречались только на промышленных предприятиях. На въездах во дворы частных домов повсеместно стояли традиционные распашные створки, поскольку в продаже не было исполнительных механизмов и автоматики. Разные самодельные устройства, придуманные домашними умельцами, не в счет. Сейчас готовый комплект оборудования можно купить за сравнительно небольшие деньги, а установкой заняться самостоятельно. Остается лишь понять, как сделать из набора деталей откатные ворота своими руками, о чем мы и расскажем далее.
Конструкции откатных ворот
Для начала выясним, какие технические решения применяются для реализации принципа выдвижной створки. Всего есть 3 вида конструкций:
- подвесная;
- рельсовая;
- консольная.
В первом случае отодвигающееся полотно подвешивается на роликах к горизонтальной балке, закрепленной над въездным либо гаражным проемом, что и показано ниже на фото. Система весьма надежная, но не без изъяна: балка ограничивает высоту проезжающего транспорта, да и смотрится неприглядно, особенно если установить ее на лицевом заборе частного дома.
Ворота, откатывающиеся по наземному рельсу, - наиболее простое решение. Их можно делать цельными и раздвижными, состоящими из двух половинок, с электроприводом и без него. Но есть одна проблема, перечеркивающая все достоинства рельсовой схемы: наземная направляющая быстро забивается грязью в летний период, а зимой засыпается снегом и покрывается льдом. Чтобы обеспечить нормальную работу створок, рельс нужно постоянно очищать вручную.
Справка. Изредка встречаются комбинированные варианты изделий, где полотно двигается по двум направляющим – верхней и нижней.
Консольные откатные ворота, изображенные на фото, лишены недостатков двух предыдущих конструкций, поскольку в створе проема нет никаких балок и рельсов. Устройство и принцип действия системы выглядит так:
- Полотно ворот представляет собой металлический каркас, закрепленный сверху выдвигающейся (консольной) балки. Последняя движется на роликовых упорах, установленных на железобетонном фундаменте.
- По всей длине балки прикреплена зубчатая рейка, совмещаемая с шестеренкой привода, обеспечивающего перемещение створки.
- Когда ворота закрываются, противовесом для выдвигающейся рамы служит фундамент, сделанный в стороне от проема, как показано ниже на схеме. В конце цикла край створки попадает в ловители на заборном столбе, поддерживающие полотно в закрытом состоянии. В этот момент срабатывает концевой выключатель, останавливающий электродвигатель.
- Чтобы створка не раскачивалась, на ближней опоре забора ставится верхнее направляющее устройство.
Схема откатных ворот консольного типа
Единственный недостаток системы – под ее монтаж нужно выделить много места позади забора, поскольку длина полотна в полтора раза превышает габариты проема. Но в остальном это лучшая конструкция на сегодняшний день, ее изготовлением мы и займемся.
Подготовка к монтажу
Прежде чем приниматься за работу, необходимо проверить техническую возможность установки откатных ворот своими руками. Для этого надо выдержать следующие условия:
- в той стороне, куда планируется задвигать полотно при открывании, забор должен быть прямым;
- длина этого прямого участка – не менее ширины въезда, помноженной на 1,5;
- рельеф участка позади забора должен быть ровным, чтобы открываемая створка не упиралась в землю;
- заборные опоры по бокам проема нужно построить заблаговременно;
- для крепления ловителей и направляющих в кирпичных или блочных столбах надо предусмотреть закладные детали.
Если ваши замеры и расчеты показывают, что места для движения полотна хватает и опоры уже готовы, то переходите к закупке материалов и комплектующих. Чтобы посчитать их количество, не обязательно создавать проект, достаточно нарисовать эскиз будущих ворот по чертежам, предлагаемым производителями либо пользователями тематических форумов.
Справка. Зачастую фирмы – изготовители откатных ворот, например, известная компания Дорхан, предлагают полные комплекты материалов, включающие профильные трубы для сборки рамы и обшивку из профнастила. Изделия рассчитаны на стандартную ширину проезда 4 м.
Минимальный монтажный комплект для ворот включает в себя такие детали:
- консольная балка;
- 2 роликовых опоры;
- улавливатель верхний и нижний;
- ролики опорные и поддерживающие;
- кронштейн верхней направляющей;
- рейка зубчатая;
- механический привод с установочной площадкой;
- заглушки для торцов балки.
Опционально изделие может комплектоваться системой дистанционного и автоматического открывания с фотодатчиками. При необходимости в полотно встраивается калитка, распахивающаяся внутрь двора (наружу нельзя, может случайно упереться в столб). Как выглядит основная фурнитура для откатных полотен, подробно показано на видео:
При подборе комплекта и привода обязательно учитывается вес полотна ворот. Например, если вы будете варить шестиметровую раму под проем 4 метра по чертежу, то общий вес конструкции не выйдет за пределы 400 кг. При условии, что на каркас пойдут профильные трубы сечением 60 х 40 мм, а на перемычки – 40 х 20 мм с облицовкой профнастилом.
Заливка фундамента
Перед устройством бетонного основания необходимо изготовить силовую раму, к которой закрепляются ворота. Для этого сделайте каркас из арматуры периодического профиля диаметром 8-10 мм и прикрепите к нему сваркой швеллер №18, как изображено ниже на чертеже. Арматурная сетка приваривается в середине внутренней полки.
Примечание. Конструкция фундамента и силовой рамы, показанная на чертеже, рассчитана на вес полотна до 400 кг (длина 6 м). Если параметры вашей створки другие, то при сборке ориентируйтесь на указания в инструкции производителя монтажного комплекта.
Чертеж фундамента под раму длиной 6 м (проем 4 м)
Работы по заливке основания откатных ворот ведутся в таком порядке:
- Вплотную к существующему столбу выройте прямоугольную яму на глубину 1,5 м под размеры силовой рамы, в нашем случае – 180 х 40 см. Уплотните дно и насыпьте песчаную подушку толщиной 100 мм.
- Вставьте силовую раму в котлован и зафиксируйте в вертикальном положении кусками арматуры.
- Вокруг ямы выставьте опалубку требуемой высоты, чтобы основание получилось приподнятым над уровнем дороги, как сделано на фото.
- Приготовьте бетонную смесь М250 в таких пропорциях: 1 часть цемента М400 перемешивается с 2 частями песка и 4 частями щебня.
- Укладывайте бетон в котлован послойно, постоянно уплотняя его с помощью штыковой лопаты или стального прута.
Полное затвердевание бетонной смеси произойдет спустя 4 недели. За это время выполните остальные работы – сборку полотна и установку комплектующих на столбы.
Изготовление и монтаж полотна
Створка откатных ворот – конструкция довольно большая и в этом заключается сложность ее сборки. Дело в том, что все элементы рамы должны лежать в одной плоскости, а этого в домашних условиях добиться непросто. Нужно подготовить ровную горизонтальную площадку и придумать подставки, чтобы сваривать конструкцию в лежачем положении на одном уровне. Один из вариантов с подставками продемонстрирован на фотографии:
Чтобы правильно выполнить монтаж откатных ворот, действуйте в таком порядке:
- Сварите из профильных труб раму на прихватках, проверьте диагонали и подровняйте при необходимости. Затем прихватите среднюю перекладину и повторите проверку еще раз. После чего приварите оставшиеся элементы заполнения и наложите капитальные швы.
- Перед тем как сделать обшивку рамы, очистите ее от ржавчины, нанесите грунтовку и окрасьте за 2 раза в желаемый цвет. Прикрепите к ней направляющую балку и зубчатые рейки для привода, а после облицуйте профилированным листом.
- Смонтируйте на силовой раме 2 роликовые опоры из комплекта. На ближайшей к проему установите корпус электропривода.
- Прикрепите к первому столбу верхнее направляющее устройство. Оно должно находиться четко над роликами опоры, добейтесь этого с помощью подкладок. Поднимите отдвижное полотно вертикально и наденьте балку на ролики обеих механизмов, следя, чтобы верх рамы вошел в направляющую на столбе.
- Отрегулируйте вертикальное положение ворот с помощью верхнего кронштейна. Поставьте поддерживающий ролик в переднем торце балки, а задний закройте заглушкой.
- Аккуратно закрыв ворота, примерьте и закрепите ко второму столбу нижний и верхний уловитель (именно в таком порядке).
- Установите и подключите электродвигатель привода, а также пульт управления.
После сборки высоту и горизонталь полотна откатных ворот можно подрегулировать гайками роликовых опор. Если у вас в комплекте есть задний уловитель, от обязательно его поставьте, чтобы полотно поддерживалось не только в закрытом, но и полностью открытом состоянии. Наглядно процесс монтажа продемонстрирован на видео:
Заключение
Работы по установке консольных откатных ворот необходимо выполнять с помощником, в одиночку вы не управитесь. Особое внимание уделите строительству забора и столбов, чтобы их центры лежали на одной линии, тогда и полотно выровнять проще. В целом монтаж нельзя назвать простым, так что после покупки комплекта прочтите инструкцию производителя и разберитесь, какие кронштейны куда ставятся. Также соблюдайте рекомендации по бетонированию и креплению всех элементов.
Похожие записи:
Презентабельности и статусности дому придадут откатные ворота. Удовольствие это не из дешевых, но отличается приятной особенностью – конструкция изготавливается самостоятельно. Остается только выбрать модель и оценить собственные силы.
Преимущества и недостатки откатных ворот
Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:
- Бесшумность работы. Скрип не потревожит домочадцев или соседей.
- Не занимают много места как в открытом, так и закрытом состоянии.
- Очистки наледи, снега или забивающегося мусора большей частью не требуется.
- Минимальное обслуживание требует лишь регулярной проверки ходовой части.
- Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
- Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.
Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.
Виды откатных ворот
Чтобы оценить собственные возможности в плане самостоятельного труда, важно рассмотреть все варианты ворот. Некоторые из них просты в конструкции, другие требуют скрупулезной разработки чертежа и упорного труда.
Консольные
Ворота представляют собой конструкцию, откатное полотно которой установлено на нижней направляющей. Специалисты рекомендуют к изготовлению именно такой вариант, так как он имеет массу достоинств в сравнении с другими: высота транспорта не имеет значения – верхнего ограничителя нет, минимальное занимание места вдоль забора, взломостойкость и парусность велики. Для самостоятельного возведения преград нет – модель простая.
Подвесные
Ворота чаще всего устанавливают в ангарах или складах, имеющих верхнее ограничение или крышу. Подвижные части расположены на верхних направляющих, что значительно уменьшает возможности крупногабаритного транспорта. Эта особенность должна учитываться владельцами приусадебного участка, где строительные работы и присутствие специальной техники происходит довольно часто.
Колесные
Откатные ворота приходят в движение благодаря рельсу, уложенному на грунт или бетон. Полотно оснащается в нижней части колесиками. Недостаток модели в большой вероятности забивания пути, по которому будут двигаться ворота. При том, что близость с грунтом непосредственная, рельс загрязняется опавшей листвой, при паводке или таянии не исключены заторы льда. Это вызовет проблемы – невозможность открытия и коррозию металлических частей.
Проанализировав собственную ситуацию – надобность в транспорте, сезонность посещения загородного дома, частота эксплуатации – можно сделать вывод для приемлемости того или иного варианта. Кроме того, оценивают финансовые возможности – все ворота тяжеловесны и соответственно требуют качественных комплектующих.
Основные элементы и фурнитура откатных ворот
Кроме металлического полотна ворот, требуется приобрести следующие комплектующие для них:
- Направляющий рельс. Это железная балка с сечением 71*65 мм, длиной 6 и более метров. Толщина стенок – 3,5 мм и более.
- Каретки с роликами. Они нужны для свободного перемещения полотна по направляющему рельсу.
- Концевые ролики и ловушки для них, ограничивающие движение полотна. Они не дадут ему выпасть из направляющих.
- Ограничители и заглушки. Они не позволят механизму забиться грязью, снегом и наледью.
Вся комплектация приобретается согласно будущему весу ворот. Ориентируются по следующему – для варианта, не превышающего длины в 4 м, требуется фурнитура, выдерживающая нагрузку до 500 кг. До 5 м – 600 кг и т. д.
Сегодня в продаже предлагаются готовые комплекты откатных ворот, которые требуется только установить. Фурнитуру можно купить и по отдельности, если стоимость готового варианта владельцев не устраивает.
Чертежи, схемы, эскизы и конструкция откатных ворот
Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.
Ширина проема ворот
Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.
Длина полотна
Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.
Высота ворот
Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.
Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры. Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см.
Чертеж
Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.
Монтаж откатных ворот своими руками
Естественно, в одиночку с конструированием консольного или иного типа ворот не справиться – потребуется как минимум пара помощников. Кроме комплектующих для модели, приобретаются инструменты и материалы для бетонирования участка между опорными столбами – это войдет в стоимость ворот, поэтому смету для оценки собственных возможностей составляют заранее.
Установка опорных столбов
Снизить стоимость и сократить собственные усилия можно, если сделать раздельное бетонирование под консольную раму и столб для конструкции уловителей. Однако в этом есть подводный камень, связанный с особенностями грунта – две конструкции могут изменяться по-разному в случае пучения, промерзания или подвижек почвы. Эти капризы непременно отразятся на конструкции ворот – створка перестанет попадать в уловители, конструкцию может перекосить. Эксплуатация перестанет быть комфортной – откатные ворота придется постоянно регулировать.
Выход есть: силовые заливки формируются на одном бетонном основании. Тогда даже внушительные изменения позволят одинаково изменять уровень высоты всей конструкции ворот.
Выкапывается канава, равная ширине опорных столбов и глубине промерзаемости местности. Также учитывают подвижки и капризы грунта – в случае плывучих или песчаных вариантов, параметры фундамента увеличивают на 15–20% по каждому.
На дно насыпаются амортизирующие слои из песка и щебня. Высота каждого – не менее 10–15 см. Они не пустят влагу к бетону, тем самым продлевая его долговечность. Кроме того, тяжелая конструкция ворот никак не отразится на качестве платформы.
Канава армируется стальным прутом – его просто втыкают в грунт и связывают между собой проволокой. Сваривать нельзя, так как высокие температуры разрушают металл. Не требуется приобретать прут большого сечения – до 6 мм вполне достаточно. Проволоку лучше использовать специальную, обработанную обжигом – ее прочность давно известна.
Сразу на прут укладывают стальную закладную. Это швеллер установленный полками вниз. К нему в последующем крепится подвижная каретка. Положение швеллера проверяется точно по уровню, дабы в будущем не допустить перекоса ворот.
Устраивается опалубка. Если опорные столбы решено установить готовыми, то их сразу помещают на нужные места. В противном случае опалубку конструируют таким образом, чтобы залить еще и основание под консоли. Для этого используют деревянные доски, сбитые в щиты и подпорки, чтобы при заливке масса не сломала конструкцию.
Заливку ведут медленно, наблюдая за выходом воздуха из толщи и не допуская перелива на швеллер. Появление белого «молока» на поверхности скажет о плотном заполнении канавы. В течение нескольких дней платформу рекомендовано проливать холодно водой, во избежание появления трещин на поверхности.
Через 2–3 недели, по застывшему основанию работу можно продолжать.
Сварка ворот
Конструкция представляет собой раму с усилениями. Для изготовления несущей рамы, как правило, используют прямоугольный профиль – сечение и толщина стенок описаны выше. Внутренняя «обрешетка» изготавливается из труб меньшего размера – 30–40 мм. Сначала, согласно чертежу, нарезают трубы нужной длины и укладывают их на ровную поверхность для составления – на этом этапе несоответствия еще можно исправить.
Затем начинают сварку основного каркаса и после этого внутри рамы наваривают усиливающий профиль. Выглядит он как диагональ между параллельными прямыми.
Сварку ведут прихваточными швами с шагом в 30 см. К нижней части рамы приваривают рельс. Готовую конструкцию не обшивают сразу – ворота требуется проверить на нормальную эксплуатацию. Сварные швы зачищают, отбивают лишнее. Кладут первый слой грунтовки.
Установка комплектующих и рамы
На опорные столбы крепят каретки и уловители, постоянно соотносясь с уровнем. Для фиксации используют анкерные болты – только они способны выдержать нагрузку тяжелых ворот. Проверив подвижность ходовой части, можно устанавливать ворота.
Их одевают на кареточный профиль и обваривают вокруг прихватками – так ворота получают устойчивость. После того как мастера убедились в совпадении уровней двух частей ворот, ходовые части обваривают полностью.
Покраска и обшивка
Готовую конструкцию красят в цвет, совпадающий с профилированным листом. Красящий состав должен обязательно обладать антикоррозионным свойством. Сурик наносят в несколько слоев, уделяя внимание швам и соединениям.
После высыхания приступают к обшивке готовых ворот. Если задумано сделать их двойными – профлист с двух сторон – заранее рассчитывают равномерное распределение усиливающих профильных труб внутри каркаса, иначе частая эксплуатация приведет к деформации ворот.
Важно – прикручивать профлист саморезами с головками под отвертку нельзя. Для тяжелой конструкции они слабы. Используется крепеж со специальными гаечными головками и резиновыми прокладками, чтобы уберечь место фиксации от влаги. Шаг крепления индивидуален – в зависимости от длины и высоты полотна. Саморезы уже окрашены, поэтому декор им не нужен.
Дополнительное оснащение откатных ворот
Готовые ворота оснащаются ручками, запорными элементами, засовом или электрическим приводом. Силовой узел последнего располагается рядом с кареточным швеллером – если заранее предусматривается автоматическое устройство, то сразу устанавливается два швеллера – один для конструкции ворот, другой для электропривода.
Устанавливать автомат можно своими руками, если есть определенные знания. В противном случае приглашают специалистов. Также ворота оснащаются фотоэлементами, антивандальными устройствами и прочими атрибутами, повышающими комфорт пользования.
Монтаж откатных ворот своими руками видео
Консольные откатные ворота представляют собой довольно сложную конструкцию. Однако они удобны и практичны, поэтому используются широко в частных домовладениях и в условиях промышленных объектов. На сегодняшний день существует множество производителей, которые поставляют на рынок готовые ворота и комплектующие к ним. Заручившись квалифицированной помощью, можно довольно грамотно и быстро осуществить установку. Однако если вы хотите сэкономить и воплотить в действие творческую энергию, то лучше заняться устройством откатных ворот самостоятельно.
Описание консольных ворот
Консольные откатные ворота не имеют ограничений габаритов сверху. Кроме того, они не обладают контактом с наземными рельсами. Эта конструкция ворот является одной из самых сложных, но подобные «жертвы» оправданы. Полотно ворот не контактирует с поверхностью, оно подвешено на роликовых блоках с помощью направляющей балки. Роликовые блоки и балка располагаются обычно в нижней части ворот. Иногда направляющая балка и блоки располагаются в центре или сверху полотна. Этот подход оправдан, когда консольные узлы могут быть подвешены на капитальную стену соседней постройки.
Подобная технология используется и в том случае, когда рядом находятся строительные конструкции или сооружения, способные выдерживать нагрузки от полотна. В ином случае сооружается силовая конструкция, что не всегда выгодно. В большинстве случаев по этой причине используются откатные консольные ворота с несущей балкой, располагающейся снизу.
Конструктивные особенности консольных ворот
Если вы решили изготовить консольные то должны ближе ознакомиться с принципиальной схемой данной конструкции. Полотно устанавливается на раму, которая изготавливается из металлической профильной трубы. К раме укрепляется несущая балка, которая обладает специальным профилем. Внутрь последнего вводятся роликовые каретки. Балка перемещается с воротами влево-вправо по кареткам, ворота закрываются и открываются.
Самую большую нагрузку претерпевают роликовые каретки и балка, это особенно касается момента полного открытия или закрытия ворот. Для разгрузки этих узлов используется концевой разгрузочный ролик, который входит и упирается в улавливатель, располагающийся снизу. В другой части для крепления полотна при полном открытии может использоваться концевой ограничительный ролик с улавливателем.
Консольная система для откатных ворот может иметь верхний улавливатель и направляющую с роликами, которые исключают боковое качение. Улавливатель при этом будет фиксировать полотно в закрытом состоянии. Для того чтобы внутрь балки не попадали посторонние предметы и загрязнения, используются заглушки. Конструкция устанавливается на силовые элементы, среди них:
- ответный столб;
- опорный столб;
- фундамент для роликовых кареток.
Если на участке имеются прочные опоры, которые изготовлены из металла, бетона или кирпича, то их можно использовать в роли ответного или опорного столбов. Если таковых нет, то сооружать их придется из металлической Фундамент для консоли должен быть сооружён отдельно. Если вы решили выполнить откатные ворота консольного типа, то их можно дополнить электроприводом, который устанавливается между роликовых кареток. Для того чтобы полотно было приведено в движение, к его боковой поверхности нужно зафиксировать зубчатую рейку. Блок управления устанавливается на привод.
Можно ли установить откатные ворота
Даже если у вас нет финансовых ограничений и вы имеете огромное желание, на участке не всегда есть возможность установить консольные ворота своими руками. Если пространство довольно ограничено, то консольную конструкцию придётся заменить на другую. Ведь вдоль забора должно быть оставлено место не менее 1,5 ширины воротного проема. Это требование обусловлено тем, что на полотне имеется еще и технологическая часть, длина которой займёт половину ширины проема. Это позволит равномерно распределить нагрузку на консольный блок.
По той причине, что такие ворота передвигаются по прямой линии, оставленный для них участок должен быть прямым. В том месте, где будут двигаться ворота, не должно быть неровностей рельефа, которые могли бы помешать перемещению ворот. Если вы решили создать консольные ворота, фото заранее рекомендуется рассмотреть. Из них вы сможете понять, что на пути движения конструкции не должно быть калиток. Их обычно устанавливают с противоположной стороны.
Если вы закажете такие ворота со встроенной калиткой, то у неё будут высокие пороги, что не очень удобно для престарелых людей и детей. Некоторые хозяева в качестве калитки оставляют расстояние, которого будет достаточно для прохода человека. Это делать не рекомендуется, ведь любой механизм рассчитан на некоторое количество циклов, а частое использование конструкции способно снизить ресурс. Если заезд на территорию происходит с узкого переулка, то необходимо увеличить проем для облегчения маневрирования, что негативно скажется на габаритах полотна. Если перечисленных ситуаций на участке нет, то вы можете приступать к изготовлению консольных ворот.
Подготовительные работы
Ворота консольного типа начинают устраивать с подготовки. Для этого следует оценить место проведения работ. Если конструкция будет устанавливаться взамен старой, то следует оценить состояние опорных столбов. Если они выполнены из железобетона или кирпича, то их сечение должна составить 20x20 см или больше. Когда речь идет о металлической профильной трубе, то сечение обычно равно 60x40 см. Данные опоры должны быть установлены строго вертикально и хорошо зафиксированы в грунте. Эти элементы будут выполнять роль ответного и опорного столбов. Если таковых нет, то столбы нужно будет установить.
Устанавливая консольные ворота со средней балкой, возле вы должны выкопать яму под фундамент. Его располагают впритык к опоре, он должен идти параллельно забору, а его размеры составят 500x2000 мм. Если на территории предполагается возвести новый забор, то все работы по его строительству и возведению ворот необходимо объединить, что предпочтительно.
Довольно часто при въезде возводят кирпичные столбы, что не только красиво, но и практично. Если вы тоже решили последовать такому опыту, то необходимо будет сформировать закладные элементы, они будут иметь вид стальных пластин 300x100 мм. Их толщина должна составить 5 мм. Верхняя пластина располагается на внутренней стороне столба, который ближе к проему. Шаг от верхней части столба до пластины должен составить 200 мм. Отступив от нулевой отметки 200 мм, устанавливают нижнюю закладную пластину, действовать при этом необходимо аналогично.
Нулевым уровнем выступит въезд через ворота. Центральная пластина располагается посередине, между нижней и верхней. К этим элементам будут фиксироваться узлы ворот. Изготавливая консольные откатные ворота своими руками, вы должны учесть, что ширина проезда обычно равна 4 м. Этот стандарт был принят в странах Европы. Производители фурнитуры и комплектующих предлагают наборы элементов для данного размера ворот. Для облегчения работ лучше воспользоваться готовым решением.
Подбирая полотно, вы должны решить, чем оно будет облицовано. Каждый из вариантов имеет свои преимущества и недостатки. Конечное решение способно повлиять на выбор силовых элементов. Наиболее часто используется профнастил, однако можно встретить варианты облицовки из вагонки или кованые декоративные элементы. В качестве альтернативного решения выступает решётчатая конструкция, формируемая из стальных труб.
Проведение разметки
Когда выполняются консольные ворота со средней балкой своими руками, на следующем этапе нужно приступать к разметке. В этом случае не имеет значения, возведен ли на территории забор. Разметка проводится после установки столбов. Для этого нужно будет определить уровень нулевой отметки, в качестве него выступает уровень въезда в гаражный проем. Обозначить уровень нужно на одном столбе, от которого отметка переносится на другой с помощью лазерного или водяного уровня. На нулевых отметках натягивается шнур, который должен быть подведен вплотную к внутренней поверхности опор. Веревка должна быть дальше опорного столба.
Устройство фундамента
Фундамент будет принимать на себя нагрузки от веса ворота. В качестве верхней части выступит швеллер № 20, длина которого составит 2000 мм. На этот узел будут устанавливаться роликовые узлы и привод. Для фундамента подготавливается яма, которая должна примыкать к опорному столбу. Ее ширина составит 500 мм, тогда как долина будет равна 2100 мм. Глубину следует определить уровнем промерзания почвы в зимний период. В большинстве регионов этот параметр составляет 1500 мм.
Если вы устанавливаете консольный комплект ворот, то технология останется прежней. Она предусматривает армирование фундамента. Для того чтобы связать основание со швеллером, нужно подготовить 3 каркаса. Использовать для этого следует арматуру № 16. Для поперечных связей применяется арматура № 10, шаг при этом должен быть равен пределу от 300 до 400 мм.
Каркас крепится к нижней поверхности швеллера. Осевые линии каркасов должны быть удалены от краев швеллера на 400 мм. После этого выполняется подсыпка песка или песчано-гравийной смеси, которую утрамбовывают. На поверхность устанавливается швеллер с арматурными каркасами. Для заливки фундамента следует использовать бетон марки М-250 или М-300. Для приготовления следует запастись:
- ведром;
- щебнем;
- песком.
Количество жидкости будет зависеть от влажности цемента и песка. Если вы хотите снизить объем воды и увеличить подвижность состава, то следует использовать пластификатор. Подача бетонной смеси должна осуществляться постепенно, только тогда выставленная по уровню конструкция не будет сдвинута. Как только очередная порция бетона будет уложена, его протыкают в нескольких местах арматурой, что позволит удалить пузырьки воздуха.
После укладки верхнего слоя следует протереть поверхность швеллера, чтобы она оставалась чистой для последующих манипуляций. Созревание бетона произойдет в течение 28 суток, но через неделю раствор наберет прочность, что позволит обеспечить возможность монтажа ворот. В это время можно заняться другими операциями.
Изготовление полотна
Если вы задались вопросом о том, как сделать консольные ворота, то должны ближе ознакомиться с технологией изготовления полотна. Основной каркас будет состоять из профильной трубы с сечением 60x40 мм. Внутреннее наполнение и ребра жесткости изготавливаются из труб, сечения которых составляет 20x40 мм. Снизу будет располагаться несущая балка, ее длина составит 6 м. Приваривают ее к воротам.
Покупая фурнитуру, необходимо учитывать вес полотна и размер проема. Величина проема составит 4000 мм, тогда как вес полотна с обшивкой из профнастила может достигнуть 400 кг. В стандартный набор комплектующих входят:
- направляющая балка;
- концевой ролик;
- две роликовые опоры;
- нижней ловитель концевого ролика;
- направляющее устройство;
- верхний ловитель;
- две заглушки на балку.
Методика проведения работ
Для основного каркаса необходимо нарезать профильные трубы, сечение которых составит 60x40 мм. Для исключения доступа во внутреннюю полость трубы при сварке швы следует сделать максимально герметичными. Разметка проводится угольником и рулеткой. Раскраивать заготовки можно с помощью углошлифовальной машины с отрезным диском. Лучше применить нарезную машинку, которая позволит обеспечить точность соблюдения углов.
На монтажной поверхности раскладываются трубы, а затем прихватываются все швы. После проверки размеров все соединения провариваются сплошным швом. Оставшиеся открытые концы завариваются заглушками. Для следует подготовить профильные трубы, которые прикладываются к внутренней поверхности каркаса и стягиваются струбцинами. После этого их можно прихватить сваркой. К нижней поверхности ворот укрепляются направляющие балки. Для грунтовки и окрашивания ворота устанавливаются в положении, которое близко к вертикальному. Для работы лучше использовать антикоррозийную автомобильную грунтовку, нанесение которой осуществляется в два слоя.
Если вы хотите ускорить процесс грунтования, то следует использовать распылитель и компрессор. Кисть для этого тоже подойдёт, но работы растянутся на более длительное время, а качество покрытия кажется хуже. Особое внимание необходимо уделить тому, чтобы грунтовка оказалась в щели между поворотами и балкой. Закрывается щель ещё и акриловым герметиком, укладываемым колбасками. Ворота на следующем этапе окрашиваются целиком в 2 слоя. Поверхность несущей балки не покрывается.
Как только краска высохнет, ворота можно облицевать. Наиболее предпочтительным материалом для этого выступает профнастил, ведь он сочетает в себе красивый внешний вид, прочность, незначительный вес и разумную стоимость.
Монтаж ворот
Консольные ворота на следующем этапе могут быть установлены на швеллер. Данные манипуляции проводятся не раньше чем через неделю после завершения бетонирования. Для установки роликовых тележек следует приобрести монтажную пластину со шпильками. С ее помощью можно регулировать положение ворот по горизонтали и высоте. Кроме того, ворота можно будет снять для замены роликовых блоков или ремонта отдельных узлов.
Когда настал черед установить консольные ворота, роликовые тележки усаживаются на монтажную пластину. Верхние гайки затягивать слишком сильно не нужно. На фундаменте отмечается положение пластин. От края швеллера следует отмерить 150 мм и провести перпендикулярную линию. При хорошей несущей способности столбов в них хорошо будут крепиться анкерные болты. Применение металлических дополнительных столбов при этом не требуется. Если их нет, то по заготовленным закладным вертикально устанавливается профильная труба. На опорном столбе она может быть приварена к краю, на ответном - с края столба с отступлением в пределах от 20 до 50 мм.
Когда монтируются консольные ворота, на следующем этапе роликовые каретки помещаются в несущую балку и сдвигаются к центральной части конструкции. Заручившись помощью ещё одного человека, полотно нужно будет переместить над швеллером вертикально. Роликовые каретки разводятся по различным линиям, а натянутая веревка должна касаться направляющей балки. Это положение фиксируется с помощью подставок из дощечек.
Работу ворот нужно проверить, это касается их горизонтальности и вертикальности, которые анализируются в закрытом положении. Если необходимо отрегулировать конструкцию, то следует использовать гайки на шпильках. Ворота должны перемещаться по направляющей. Зазоры между ответным и опорным столбами должны быть одинаковыми, тогда как от нулевой отметки до нижнего края должно остаться около 100 мм или несколько меньше. Если консольные ворота двигаются правильно, то гайки крепления кареток могут быть затянуты, тогда как площадки обварены по периметру.
Заключение
Если вы решили самостоятельно изготовить и установить откатные консольные ворота, каретки своими руками вами должны быть введены в несущую балку. Вообще, каретки нужны для перемещения по ним балки, что будет обеспечивать закрытие и открытие ворот.
В последнее время, когда каждый состоятельный гражданин желает обзавестись собственным частным домом или коттеджем, перед ним встает вопрос построения забора и, как следствие, ворот, к нему подходящих.
Откатные, сдвижные ворота в этом вопросе пользуется большой популярностью благодаря своей очевидной практичности; также, их часто используют и на промышленных объектах.
С ростом спроса увеличилось и количество производителей, занимающихся изготовлением как готовых ворот, так и их комплектующих, предлагающих установку от квалифицированных рабочих.
Виды откатных ворот
Ворота подразделяются на несколько типов, и каждый имеет свою конструкцию, обладающую своими плюсами и минусами.
Подвесные ворота
Чаще всего находят применение на въездах промышленных объектов и прочих территорий, предназначенных для не слишком широкого круга людей. Этот тип ворот очень надежен, однако его изготовление требует больших затрат материалов и, как следствие, финансов.
Однако для тех, кто превыше всего ценит качество, они придутся по вкусу: подвесные ворота могут работать даже через пятьдесят лет после установки.
Из очевидных минусов помимо цены стоит отметить, что проем ворот довольно ограничен из-за верхней балки.
Откатные по рельсу ворота
В теории наиболее надежная и вместе с тем самая примитивная конструкция ворот. Ворота открываются как дверь купе, скользя на роликах по специализированному рельсу, который находится на земле.
Несмотря на всю легкость использования, в климате нашей страны с этим типом ворот могут возникнуть проблемы; погодные условия, такие как снег или листопад, могут заблокировать движение этих ворот, закрыв рельс, и тогда их открытие станет невозможным, а вернуть работоспособность будет тяжело.
Эта конструкция найдет наибольшее применения в местах, где территория подвергается своевременной уборке, например, в частных дворах. Также, даже в открытом состоянии такие ворота не занимают лишнего места, что очевидно дает им преимущество в местах с ограниченным пространством.

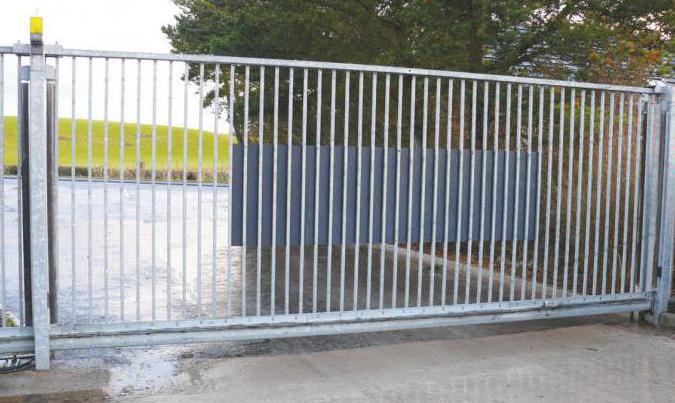

Консольные ворота
Конструкция этого типа ворот схожа с откатными по рельсу, но отличается тем, что контакта с наземным рельсом у ворот нет. Эта наиболее сложная конструкция, однако, это дает ей свои преимущества: погодные условия не влияют на работу ворот, а также они оставляют много свободного пространства, сводят на нет риск повреждения транспортного средства, въезжающего в них.
Благодаря удобному расположению элементов качения, которые непосредственно обеспечивают работу ворот, консольные ворота не зависимы от природы, что позволяет им иметь повышенную прочность.
Движение ворот осуществляется очень просто благодаря хорошо проработанной конструкции, а также пониженному трению. Из минусов можно отметить сложную установку и необходимость наличия большего участка забора, чем размер проема.
Когда можно установить откатные ворота
Для установки желаемого вида откатных ворот порой недостаточно большого желания и бюджета; во многом успех установки зависит от типа участка, на котором ворота собираются расположить.
В некоторых ситуациях установить ворота либо вовсе невозможно, либо сильно усложнено.
Например, проблема с пространством всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое ворота будут откатываться, должно быть ничем не закрыто как минимум на ширину проема, умноженного на полтора.
Причиной тому служит то, что помимо самих ворот их технологическая часть также занимает немало места.
Кроме того, забор должен быть прямым, так как ворота двигаются по прямой траектории. Да, вполне очевидный факт, но многие потребители забывают принять его во внимание. Неровностей рельефа в месте открытия ворот так же быть не должно.
Обратите внимание!
Как установить откатные ворота
Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложной, но возможной. После ознакомления с фотографиями откатных ворот, построению подробных планов и чертежей и схем откатных ворот, можно приступить к установке.
Прежде всего следует оценить место будущего расположения ворот. Оценить состояние опорных столбов и убедиться, что они достаточно прочны для установки ворот.
Убедиться в возможности расположения ямы возле столба для фундамента габаритом 500х2000мм
Определиться с видом полотна ворот и его облицовочным материалом; это важно, т.к. от этого зависит масса ворот, а от нее соответственно выбор силовых элементов.
Составить подробные чертежи ворот, учитывая особенности местности, на которой будет производиться установка, закупить комплектующие.
Провести разметочные работы. Выбрать уровень нулевой отметки.
Обратите внимание!
Приступить к установке фундамента ворот. При использовании электропривода в выбранном типе ворот, на этом этапе следует заранее уделить внимание прокладке необходимых кабелей.
Изготовить полотно откатных ворот. Очень важно с большим вниманием отнестись к размерам. Приобрести необходимую фурнитуру для раздвижных ворот (роликовые опоры, ролики, заглушки на балку и др.)
Произвести монтаж и установку конструкции, предварительно выждав не меньше, чем семь дней после окончания бетонирования.
Фото откатных ворот своими руками
Обратите внимание!
