Профнастил - кровельное профилированное покрытие, выполненное из стали, оцинкованное или окрашенное.
Материалами для изготовления профнастила могут быть пурал, пластизол, полиэстер.
Благодаря тому, что материал изготовлен методом холодного проката , сохраняется целостность полимерного покрытия кровельного материала.
Внешне профнастил напоминает . Конфигурация волн материала может быть различной (прямоугольной, трапециевидной), так же как и разной высоты и длины.
В этой статье вы узнаете устройство крыши из профнастила и как правильно покрыть крышу профнастилом своими руками.
Про виды профнастила читайте .
Перед тем, как выполнять монтаж кровли, необходимо правильно с учетом требуемого запаса.
Необходимые инструменты для выполнения кровельных работ по выполнению покрытия кровли и монтажу водостока:
- ножовка по металлу;
- веревка;
- молоток;
- дрель с набором сверл и дополнительными ножами по металлу;
- рулетка;
- рейка;
- ножницы просечные с дополнительными ножами;
- электроножницы;
- рычажные ножницы;
- клещи для гофры;
- нож для резки теплоизоляции;
- заклепочные клещи;
- пистолет для забивания скоб (с комплектом запасных скоб);
- шаблон для выполнения шага обрешетки;
- шуруповерт (комплект подходящих шурупов).
Подготовка инструмента
ОБРАТИТЕ ВНИМАНИЕ!
Использовать болгарку для нарезки листов из профнастила категорически запрещено. Болгарки способствуют прожигу полимера, а также способствуют развитию коррозии кровельного материала.
Строение и устройство кровли из профнастила
- важная составляющая любой крыши. Конструкция всего кровельного пирога представляет собой последовательно уложенные слои материалов, обязательные для обеспечения тепла, создания микроклимата (влажности и систем проветривания) во всем здании. Устройство и способ укладки кровельного пирога зависит от назначения помещения.
Для жилого помещения слои кровельного пирога укладывают в следующем порядке, начиная с внутренней отделки помещения:
- обрешетка;
- контробрешетка;
- пространство для воздушных потоков;
При обустройстве кровельного пирога для нежилого помещения слои утеплителя и пароизоляции не укладывают . Шахты воздушных потоков и выводы дымоходов оборудуют теплоизоляционным слоем, чтобы не допустить их промерзания.
Устройство крыши из профнастила: схема
Подготовка и монтаж обрешетки
Перед тем, как устанавливать , необходимо определиться с размером шага обрешетки, вымерить длину, ширину наклонной части кровли.
Расчет шага обрешетки
Для выполнения обрешетки используют доски (до 5 см толщиной ) при сплошной обрешетке или бруски (имеющим сечение не меньше 5 см на 5 см ) при разряженной обрешетке. Тип обрешетки определяется в зависимости от угла наклона (ската) кровли.
Зависимость шага обрешетки от угла кровли
Кроме того, материал должен быть хорошо просушен. Лучше выбирать дерево бука, сосны или ольхи.
Установка обрешетки
Обрешетку устанавливают на стропила. Для выполнения ровной горизонтальной укладки используют веревку, которую натягивают параллельно уже уложенной доске
. Вместе с веревкой используют заранее подготовленный шаблон.
Высота профиля профнастила влияет на ширину шага обрешетки : чем меньше , тем меньше шаг обрешетки.
Начинают укладку от карниза. Вначале крепят основную более толстую доску обрешетки. Затем бруски укладываются с нижней части крыши вверх с соблюдением шага, либо доски укладываются сплошным слоем.
Крепить доски предпочтительно , гвоздями или специальными скобами - пара гвоздей на доску, бруски - к каждой стропильной доске - на один гвоздь. Рекомендуется использовать крепеж в два раза длиннее толщины доски (бруса) обрешетки. Стыки брусков по длине нужно крепить скобами или специальными гвоздями. Когда основание крыши бетонное, обрешетка закрепляется дюбелями.
Монтаж обрешетки
К торцам ската крепятся защитные доски, равные высоте профиля кровельного профнастила.
Когда обрешетка выполнена, следует приступать к укладке профнастила.
Порядок закрепления листов на кровле
Листы профнастила важно крепить специальными саморезами. Если составляет меньше 12°, то все стыки листов (имея наложение не менее 25 см) закрепляются герметиком.
Инструкция по укладке профнастила на крышу:
- крепление листов саморезами производятся строго по нижней волне через одну. В самом нижнем и верхнем ряду саморезами крепится каждая волна;
- при вкручивании саморезов следует использовать невысокую скорость вкручивания , так как при надавливании возможно образование прогиба материала;
- при наложении нахлеста в одну волну следует использовать специальную резиновую прокладку (при уклоне кровли до 16°), тогда как при наложении листа в две волны прокладки не требуется;
- крепить листы к обрешетке рекомендуется специальными саморезами, имеющими цветное полимерное покрытие и резиновые кольцевые прокладки, а между самими листами - специальными заклепками;
- торцевые планки и конек укладываются после наложения основного покрытия всей кровли.

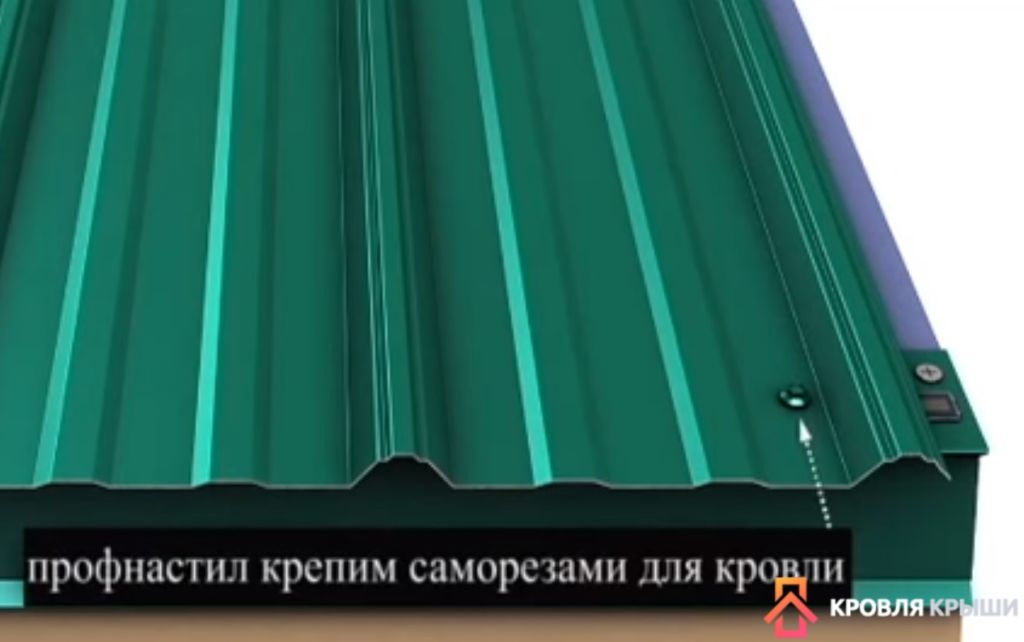

Крепление саморезами
Последним этапом покрытия кровли профнастилом является , воздуховодов и планок примыкания.
Правильная технология укладки покрытия - залог качественной укладки.
Нахлест профнастила на кровле
Для того, чтобы избежать протечек кровли необходимо правильно рассчитать нахлест деталей кровельного профнастила.
Основным показателем расчета нахлеста является уклон крыши :
- если уклон менее 15° , то нахлест листов должен быть не менее 20 см и не менее двух волн;
- если уклон 15°- 30° , то нахлест должен быть от 15 до 20 см;
- при уклоне более 30 ° ширина нахлеста должна быть от 10 до 15 см.
Как крыть крышу профнастилом
При горизонтальном нахлесте его ширина должна быть не менее 20 см. При этом все нахлесты герметизируют.
Монтаж кровли из профнастила своими руками
Покрытие крыши профнастилом может произвести даже новичок в строительном деле при соблюдении требований монтажа.
В первую очередь, важно следовать инструкции к материалу , купленному для обустройства кровли.
Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия.
Обязательные этапы подготовки кровли к укладке кровельного профлиста:
- правильная и обязательная укладка гидроизоляционного слоя ;
- обустройство вентиляции путем наложения реек на гидроизоляционный слой;
- настил из досок с двух сторон желоба на расстоянии около 60 см под планкой ендовы на обрешетке с нахлестом у досок ендовы в 20 см;
- установка карнизной планки , при этом гидроизоляционный слой должен быть выше.
Технологическая карта
В зависимости от конструкции крыши листы профнастила укладывают:
- при прямоугольной наклонной крыше. Монтаж профнастила на крышу осуществляют от нижних углов кровли. Укладывают несколько (2-3 шт.) листов в первом ряду, закрепив их одним саморезом. Потом монтируют второй ряд — 1-2 листа профнастила. Ряды равняют по карнизу и закрепляют основательно;
- при треугольной форме крыши или трапециевидной кровле листы профнастила крепятся в две стороны от направляющей от края конька перпендикулярно карнизной планке.

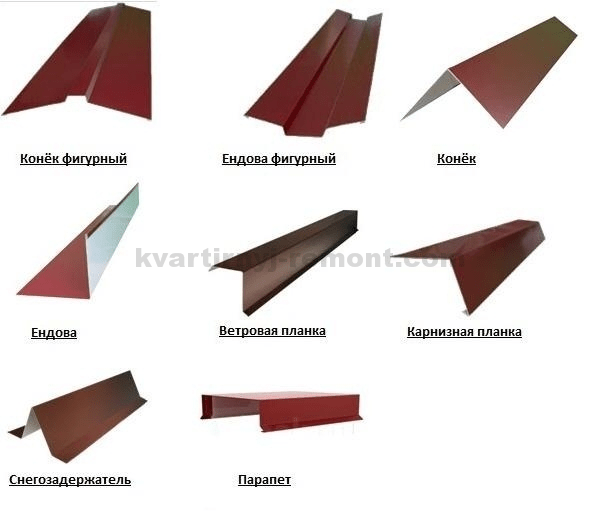

Установка доборных элементов
Крепление элементов профнастила следует производить следующем порядке:
- первый лист укладывается в нижнем углу крыши с учетом свеса (при глубине волны до 10 мм длина свеса должна быть не более 100 мм, в остальных случаях длина свеса не должна быть менее 200 мм);
- параллельно карнизу внахлест не более двух волн укладываются следующие листы;
- второй ряд кровельных листов укладывается путем наложения поперечного нахлеста (около 20 см) на нижний ряд. На квадратный метр профнастила требуется от 6 до 8 саморезов.
Далее производится . Монтаж ветровой планки производится со стороны навесной части к коньку. Недостающую длину наращивают путем соединения планок внахлест, а лишнюю - обрезают. Таким образом, одна из волн листа накрывается планкой. Планка прикрепляется саморезами и к доске торца и к листам профнастила. При малой высоте волны листов между кровельным материалом и элементами конька укладывается уплотнитель.
Установка ветровой планки
ОБРАТИТЕ ВНИМАНИЕ!
При монтаже коньковых элементов нахлест должен быть не меньше 10 см. Шаг планок должен соответствовать длине от 30 см.
Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста. При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне - поперечный.
При соблюдении последовательности шагов по установке кровельного профнастила, можно самостоятельно качественно перекрыть крышу профнастилом своими руками.
Распространенные ошибки при монтаже
При соблюдении некоторых нюансов по монтажу кровли из профнастила, следует избегать ошибок , которые могут привести в серьезным последствиям:
- важно начать стелить профнастил с правильного края. Измерив края, следует производить укладку с края, имеющего наименьший показатель. Таким образом можно избежать зазоров в нахлесте;
- при наложении материала следует избегать наступания ногой на нижний слой , чтобы предотвратить смещение;
- не следует выравнивать листы по краю торца. В качестве уровня следует использовать веревку;
- важно учитывать направление ветра на местности. Листы, уложенные против ветра, способны пропускать снежные и дождевые потоки.
Таким образом, кровельное покрытие из покрытия профнастила можно грамотно уложить как при помощи специалистов, так и самостоятельно. Соблюдение инструкции и несложных правил поможет качественно застелить крышу и обеспечить дому надежную защиту.
Полезное видео
Как правильно крыть крышу профнастилом смотрите на видео:
Вконтакте
Профнастил – довольно популярный материал, который используется в сфере строительства многие десятилетия. Он прост в монтаже, имеет небольшой вес и при этом служит на протяжении длительного срока, чем и привлекает мастеров и начинающих строителей. Но как правильно класть профлист на крышу, многие могут и не знать. Это достаточно ответственный процесс, но ведь нет ничего невозможного.
Профилированный лист изготавливается из тонкого металла, имеющего защиту от коррозии и покрытого различными составами, которые защищают его от воздействия атмосферных явлений. Желоба, которые формируются на нем благодаря технологии холодного проката, придают листу повышенную прочность, а значит, и устойчивость к воздействию механических нагрузок.
Крыши из профнастила — фото
Профлист или профнастил отличается высокой надежностью и простотой монтажа, он идеально подходит для покрытия крыш различных строений – производственного, складского, жилого назначения и т. д. Это прочный материал, который может служить очень долго, если используется правильно и был выбран с учетом различных особенностей региона, где располагается здание, и эксплуатационных условий.
На заметку! Профнастил может использоваться и для других целей – обшивки стен здания, создания ограждений, для опалубки во время строительства фундамента. Но в вышеперечисленных случаях обычно используются другие типы материала – не те, что применяются при создании кровли.
Материал отличается и невысокой ценой, что дает возможность его приобрести даже тем, у кого ограничен бюджет на строительство. И даже самый дешевый вариант профнастила явно порадует своим качеством начинающего строителя.
Особенности выбора
Конструкция крыши из профилированного листа, если в общих чертах, включает в себя несколько элементов. Это обрешетка, тепло- и гидроизоляционные слои, сам профнастил. И материал, благодаря своему небольшому весу, отлично подходит для укладки на не усиленные конструкции. Он подойдет для строительства крыши, уклоны скатов которой будут не менее 12 градусов.
На заметку! Скат может быть выполнен и с меньшим углом, но тогда все стыки между отдельными листами профнастила придется дополнительно герметизировать.
При выборе профнастила нужно обратить внимание на его толщину, а также на высоту гребня. Толщина должна быть не менее 0,8 мм, а высота гофры – от 21 до 25 мм. Остановиться стоит на таких марках как НС20, НС35 или С44. А вот для крыш со скатами всего 5-8 градусов подойдет профлист Н75 или Н60. Лучше всего выбирать модели листов с трапециевидной или волновой формой гофры.
Кровельный профлист — волна
Совет! Чем больше угол ската крыши, тем более «низкой» марки приобретается профнастил.
Кстати, при выборе материала стоит помнить и о том, что чем прочнее он, тем меньше шаг будет у обрешетки. Значит, нужно просчитать все варианты затрат и выбрать оптимальный в конкретных условиях. Ведь и на закупке материалов для обрешетки тоже можно сэкономить. Главное, чтобы экономия была разумной.
При подсчете количества материала учитываются размеры листов и необходимость формирования нахлестов. Так, длина одного профлиста может составлять 12 м, ширина – до 1250 мм. При покупке материала для обшивки небольших размеров крыши рекомендуется покупать листы такого размера, чтобы они полностью покрывали собой часть ската по направлению сверху вниз. Тогда количество стыковок покрытия будет минимальным, а значит, и показатели герметичности кровли увеличиваются.
Цены на профнастил
Профнастил
Правила монтажа
В процессе монтажа профнастила требуется соблюдать и определенные правила, иначе кровля будет ненадежной и не прослужит долго. И эти правила касаются всех составляющих кровельной конструкции. Например, если стропила устанавливаются с шагом до 100 см, то тогда доски для обрешетки могут быть использованы с сечением всего 3х10 см, этого будет достаточно. Но если расстояние между соседними стропилами составляет 1 метр и более, то сечение брусков обрешетки должно быть больше. Для ее создания может применяться необрезная доска. А вот в месте, где будет крепиться ендова, обрешетка должна быть сплошной на расстоянии по 60 см с каждой стороны от оси ендовы.
Таблица. Требуемый шаг обрешетки.
| Значение угла ската, градусы | Тип/шаг обрешетки | Толщина профлиста, мм | Марка материала |
|---|---|---|---|
| До 15 | Сплошная | 0,5 | С8 |
| 15; более 15 | Сплошная; до 30 см | 0,5 | С10 |
| 15; более 15 | Сплошная; до 50 см | 0,5-0,7 | С20 |
| До 15; более 15 | 30 см; 65 см | 0,5-0,7 | С21 |
| До 15; более 15 | 50 см; 1 м | 0,5-0,7 | НС35 |
| Не менее 8 | До 3 м | 0,7-0,9 | Н60 |
| Не менее 8 | До 4 м | 0,7-0,9 | Н75 |
Профнастил – материал, который создается из металла, склонного к коррозии, хоть и защищенного определенными покрытиями. Обеспечивать под ним хорошую вентиляцию нужно обязательно – это снизит риск образования большого количества конденсата, негативно воздействующего на профлисты. Чтобы образовалось вентилируемое пространство, укладывается контробрешетка – тогда получится оптимальный вариант зазора между финишным кровельным материалом и слоем гидроизоляции.
Цены на различные виды строительных досок
Доски строительные
Внимание! Дерево – материал, который не любит воду. Она негативно воздействует на него и постепенно разрушает, приводит к процессам гниения. Чтобы снизить риск их возникновения, рекомендуется перед началом монтажа кровли пропитать все изделия из дерева защитными составами.
Монтаж профнастила всегда начинается с установки карнизной планки, закрепленной на обрешетке при помощи саморезов или гвоздей. Дальнейшие работы по укладке подкладочного ковра и других материалов ведутся так, чтобы капли воды в будущем не попадали на них, а сразу с профлистов срывались на карнизную планку и поступали в систему водостока.
Все стыки между отдельными элементами профнастила рекомендуется проклеивать уплотнителями и использовать специальную мастику или герметик. Листы профнастила можно укладывать, начиная с любой стороны крыши – правой или левой. Но отдельные элементы должны быть обязательно уложены внахлест друг на друга. На пологих скатах при использовании прокладок нахлест может составлять одну волну, а без таковых – две волны материала. Если скат кровли крутой, то укладка материала производится с нахлестом в одну волну без использования прокладок.
Если кровля достаточно велика и длины листов не хватает, чтобы закрыть ими все расстояние сверху вниз (от конька до карниза), то профлисты укладываются внахлест, ширина которого составляет 20 см. При этом укладка ведется снизу вверх так, чтобы край нижнего листа заходил под край верхнего.
Внимание! Работать на крыше рекомендуется с использованием страховочных тросов и желательно – ограждений. Передвигаться по уложенному профнастилу требуется в мягкой обуви, наступая только на углубления. Если покрытие материала было поцарапано или повреждено как-то иначе, эти места обрабатываются защитными составами дополнительно.
Крепежный материал
Для крепления профлиста используются специальные оцинкованные крепежные элементы с шестигранной головкой. Это самонарезающие шурупы 4,8х19 мм. Они вкручиваются от конька до карниза с шагом 50 см. Вдоль конька или же на карнизе шурупы вкручиваются в каждую вторую гофру так, чтобы прикрепить материал к обрешетке. На остальной площади профлиста используются саморезы 4,8х38 мм с учетом, чтобы на 1 м 2 листа приходилось их по 4-5 штук.
Для крепления профлиста используются только кровельные саморезы, которые имеют специальные подкладки из плотной резины, защищающие металл от проникновения к нему влаги. Шурупы должны быть ввинчены плотно, под прямым углом к поверхности.
Способы многорядной укладки профнастила
Если монтаж кровельного материала предполагает укладку его в несколько рядов, то существует два варианта выполнить эту работу. В первом случае сначала укладывается первый лист в нижнем ряду и рядом с ним сразу монтируется лист второго ряда. Далее производится монтаж второго элемента ряда 1 и второго элемента ряда 2. Получается часть кровли из четырех листов. Далее по такому же принципу монтируется второй блок из 4-х листов и т. д. То есть, кровля «зашивается» как бы отдельными большими листами, состоящими из 4 меньших. Этот способ применим для материала, имеющего дренажную канавку.
Во втором случае блок собирается из 3 листов, где сначала скрепляются между собой два нижних листа, а к ним уже крепится третий лист, который является первым элементом ряда 2. Конструкция выравнивается по карнизному свесу, производится ее крепление. Вариант подходит для листов, не имеющих дренажной канавки.
Для монтажа могут потребоваться следующие инструменты:
- шуруповерт;
- уровень строительный;
- ножницы для резки металла;
- дрель;
- рулетка;
- пистолет с герметиком.
Вопреки мнению неопытных мастеров, для укладки профлиста не может использоваться сварка. Под действием высоких температур материал будет разрушаться. При необходимости обрезки листов используются ножницы для металлических изделий, а все срезы после процедуры обрабатываются антикоррозионными составами.
Монтаж профлиста и других элементов кровли
Создание крыши из этого материала предполагает выполнение следующих этапов:
- установку системы стропил;
- гидроизоляцию;
- создание обрешетки;
- укладку утеплителя;
- создание контробрешетки;
- укладку профнастила и его крепление;
- крепление дополнительных планок.
На заметку! Слой утеплителя необходимо укладывать только в том случае, если под кровлей планируется создание теплого помещения. В противном случае этот этап можно упустить.
В качестве утеплителя могут быть использованы стекловата, пенопласт, минеральная вата. Они должны быть уложены очень плотно, в натяг, чтобы под кровлей не образовались мостики холода, пропускающие холодный воздух в помещение. Материал используется такой же толщины, как и ширина стропил.
Закрепление гидроизоляционного материала производится при помощи строительных скоб из степплера или гвоздей, он крепится прямо к стропилам, закрывая собой утеплитель. В качестве гидроизоляционного материала хорошо показал себя . Сверху на него и монтируется обрешетка.
Перед тем как будут укладываться листы профнастила, монтируется карнизная планка. Она защитит концы стропил от влаги. Монтаж карнизных элементов производится с нахлестом 10 см, а крепление саморезами – с шагом 30 см. А вот после укладки профилированного материала производится крепление коньковых планок и торцевых. Первая закроет оставшийся для вентиляции зазор на стыке двух скатов. Торцевая планка называется также ветровой и устанавливается на торцы крыши. Она необходима для снижения ветровой нагрузки, которую испытывает профнастил.
Совет! Для работы с профнастилом лучше пригласить помощника. Он не только облегчит поднятие материала на крышу, но и поможет при монтаже материала.
В качестве уплотнителей, которые укладываются между отдельными листами для лучшего их соединения, выступают изделия из вспененного полиуретана. Также цель использования уплотнителей заключается в снижении уровня шума, который будет исходить от кровли во время дождя, увеличения показателей теплоизоляции. Уплотнитель такого типа крепится под листы на обрешетку. Рекомендуется использовать материал, имеющий специальную перфорацию.
Видео — Монтаж кровельного профнастила
Крепление профнастила
Шаг 1. Производится укладка первого листа на крышу: на ранее оформленный карниз наклеивается двухсторонний скотч. На него приклеивается полоса уплотнителя. Если используется уплотнитель для листов с самоклеящейся основой, то скотч не используется. Профлист укладывается на обрешетку так, чтобы его край с небольшим отступом лег на полоску уплотнителя.
Шаг 2. Производится фиксация профлиста при помощи кровельных саморезов. По краям саморезы вкручиваются чаще, чем на остальном элементе материала. Шаг саморезов по вертикали составляет 50-60 см.
Шаг 3. Следующий лист профнастила укладывается с нахлестом на ранее уложенный первый. При этом точно так же используется уплотнитель. Край листа с водоотводящей канавкой должен оказаться внизу, под вторым листом. Лист точно также прикручивается саморезами.
Шаг 4. Далее производится оформление кровли в месте, где есть труба. Профлист укладывается в обход этой части крыши. Не укладывается только самый верхний элемент. На профлист, уложенный ниже уровня трубы, клеится уплотнитель.
Шаг 5. На уплотнитель наносится слой герметика.
Шаг 6. Планка примыкания обрезается и сгибается в соответствии с формой трубы. Затем она укладывается вплотную к ней так, чтобы часть ее лежала на уплотнителе, и прикрепляется к трубе дюбелями.
Шаг 7. К листу кровельного материала планка крепится при помощи кровельных саморезов.
Шаг 8. Точно так же производится крепление и боковых планок. Они кладутся поверх ранее установленной планки.
Шаг 9. После установки нижней и боковых планок примыкания производится оформление участка кровли выше трубы. Сначала приклеиваются уплотнители по периметру установки верхней детали и на верхние части боковых планок.
Шаг 10. По форме боковых примыканий на верхней планке примыкания делаются загибы. Планка устанавливается на свое место. Ее ширина не должна быть менее 40 см.
Шаг 12. Поверх такого примыкания монтируется декоративное, которое также крепится дюбелями.
Шаг 13. По периметру примыкания наносится полиуретановый герметик так, чтобы он закрывал щели между планкой и трубой.
Шаг 14. С использованием уплотнителя устанавливается верхний лист профнастила. Он закрепляется кровельными саморезами.
Шаг 16. С другой стороны пристройки ендова устанавливается аналогично, но в верхней части укладывается внахлест на ранее установленную.
Шаг 17. Вдоль края ендовы наклеивается уплотнительная лента шириной не менее 200 мм и толщиной не менее 10 мм.
Шаг 18. На поверхность ленты наносится полиуретановый герметик.
Шаг 19. С нахлестом 4 см на ендову укладывается профлист. Он должен закрывать собой уплотнительную ленту. Материал закрепляется кровельными саморезами.
Шаг 20. Производится монтаж торцевых планок. Планка подрезается по форме крыши, один из ее краев загибается, как показано на рисунке. Изнутри на край клеится уплотнительная лента.
Шаг 21. Планка устанавливается на свое место и крепится кровельными саморезами сверху и с лицевой стороны.
Шаг 22. Производится монтаж коньковой планки. С небольшим отступом от края крепится двухсторонний скотч на профлисты. На него устанавливается уплотнитель и промазывается герметиком.
Шаг 23. Сверху устанавливается коньковый элемент, согнутый соответствующим образом под форму кровли.
Шаг 24. Производится фиксация конькового элемента кровельными саморезами.
Цены на популярные модели шуруповертов
Шуруповерты
Видео — Крыша из профнастила своими руками
Видео – Монтаж профлиста на крышу
Правильная укладка профлиста на кровлю – залог того, что крыша будет надежной и прослужит долгие годы, не протекая. В среднем, сроки службы такого типа покрытия составляют не менее 20 лет. Но это при условии, что все правила монтажа были соблюдены.
Плюсы крыши из профилированного листа: прочность, надежность, устойчивость к погодным явлениям и коррозии, не сильно сложный монтаж.
Изготавливается металлический профиль путем холодного катания листов оцинкованной стали. Затем его покрывают несколькими защитными слоями:
- наносится антикоррозийное покрытие
- лист грунтуется
- нижняя сторона покрывается специальным лаком
- на верхний слой наносится полимерная краска.
Таким образом, конструкция профнастила может эффективно противостоять появлению ржавчины.
Полезная информация:
Волнообразную конфигурацию профнастилу придают путем загибания на специализированных станках. Делается это для увеличения сопротивления изгибу.
Какой профнастил лучше выбрать?
Профилированные листы делятся на 3 класса:
- С для ограждения стен или изготовления заборов
- Н для перекрытий и покрытий, лучший вариант на крышу
- НС комбинированный универсальный вариант.
Не забывайте спросить инструкцию при покупке профнастила. Там вы можете почерпнуть много качественных рекомендаций по работе с данным профилированным листом. У качественного товара, имеющего сертификаты, всегда будет инструкция. Сертификаты и инструкция могут выступать косвенным гарантом надежной и качественной продукции.
Расчет необходимого материала
Не забывайте при расчете количества профлистов на крышу, учитывать нахлест с двух сторон. Дополнительно еще приплюсуйте свес с края крыши.
Вертикальные нахлесты могут быть разной длинны, поскольку укладывается с перекрыванием волны, а волна у разных марок профнастила не одинаковая.
Горизонтальный нахлест профлистов зависит от угла ската крыши:
- угол до 15 градусов, напуск больше 20 см.
- угол от 15 до 30 градусов, напуск от 15 до 20 см.
- угол более 30 градусов, напуск от 10 до 15 см.
Расчет свеса кровли зависит от марки профлиста. Чем больше высота профиля, тем больший свес необходим. Это делается для предотвращения попадания влаги под свес и соответственно загнивания дерева в стропильной системе.
Обычно при использовании профилированого листа марок НС8, С21, НС20, НС10 карнизный свес делают от 5 до 10 см. Для марок профлиста НС35, Н75, Н60, С44 в диапазоне 20-30 см.
Выбор обрешетки под кровлю профлистом
Предостерегу вас от ошибок начинающих кровельщиков: обязательно продумайте расположения дымоходов, вентиляций и окон. В этих местах необходимо усилить обрешетку, добавив брусков.
Хотя и не существует строгих стандартов по выполнению обрешетки. Некоторые правила следует знать:
- Нижняя доска, идущая по карнизу, устанавливается толще, чем верхние бруски
- Длинну и толщину выбирают, основываясь на длину листов профнастила и саморезов.
Если вы производите реконструкцию старого дома, то можно не укреплять стропильную систему. При условии, что она не пришла в негодность. Поскольку листы профнастила намного легче весят, крыша легко справится с нагрузкой, а вы сэкономите на обрешетке.
Гидроизоляция при монтаже крыши
Перед монтажом профнастила на крыше своими руками, обязательно необходимо проложить пароизоляцию. Использовать можно большое многообразие пленок, которые находятся в продаже. При бюджетном ремонте можно использовать рубероид.
Влагоизоляционную пленку прикрепляют к стропилам степлером. Производить укладку нужно с низу вверх. Таким образом, верхние листы будут накрывать нижние, и влага не будет попадать на древесину. Обязательно нужно проверить, после монтажа, пленку на целостность и заделать герметиком все щели.
При правильно уложенном утеплителе, крыша способна сохранить на 25% больше тепла.
Если вы собираетесь сделать на крыше мансарду, то вам обязательно нужно уложить утеплитель. Для этих целей лучше подходит матовый утеплитель. Укладывается утеплитель между стропильных ног и закрывается с двух сторон гидроизоляцией.
Обязательно соблюдайте равномерное расстояние при изготовлении обрешетки, для лучшего крепления профнастила. Обычно шаг составляет 0,5-1 метр.
Обработайте стропильную систему растворами, предохраняющими от гниения и огня.
Поскольку нельзя быть точно уверенным в отсутствии влаги на поверхности гидроизоляции, то рекомендуется сделать вентиляцию. Самый простой способ — это укладка деревянных реек между кровлей и гидроизоляцией.
Монтаж крыши профнастилом
Производить укладку листов следует с низу в верх, к козырьку. Необходимо помнить и о обязательном выступе профнастила с края крыши.
Давайте рассмотрим варианты укладки профилированных листов на кровлю:
- Первое и самое главное, каждый следующий профлист должен накрывать предыдущий. При этом неважно направление укладки, слева — направо или наоборот.
- При пологой крыше следует делать нахлест в две волны или воспользоваться продольной прокладкой из уплотнителя.
- На крутой крыше можно обойтись без уплотнителя и использовать нахлест в одну волну.
- Порядок укладки профнастила зависит от вида кровли. Если кровля имеет два ската, то укладка начинается с торца. При укладке вальмовой крыши следует начать с центра вальмы.
- Обязательное условие, при укладке профнастила своими руками, листы должны быть уложены ровно. Не стоит совершать распространенную ошибку и укладывать, ориентируясь на торец ската. Нужно натянуть шнур по карнизу ската.
Крепится профнастил к обрешетке специальными саморезами. Они продаются разных цветов и имеют уплотнительную прокладку, защищающую от попадания воды. Расчет количества саморезов можно производить исходя из 5-7 шт. на квадратный метр. Стоит обратить внимание, что конек прикручивается саморезами большей длинны.
При работе на крыше, вам просто необходим шуруповерт со сменными аккумуляторами.
Установка торцевой планки на крыше
После того как вы самостоятельно уложили все листы профнастила на кровлю, вам нужно установить ветровые планки, для защиты от ветра. Ветровая планка крепится к торцевой доске и листам профиля. Шаг крепления саморезами около метра. Обратите внимание, что торцевая доска установлена выше обрешетки.
Обычная длина торцовой планки два метра. Если нужно нарастить небольшую длину, то укладывайте планки внахлест.
Начинать нужно со свеса кровли и двигаться к коньку, где и обрезаем излишки.
Установка конька на крыше
- 1 Преимущества использования профнастила
- 2 Особенности монтажа
- 3 Монтаж в районе ендовы, конька и труб
- 4 Элементы крепления и уплотнители
- 5 Видео
- 6 Фото
Профнастилом называется универсальный материал, изготавливаемый на основе металлического оцинкованного листа, широко используемого в современной строительной практике. Нарядные и привлекательные формы кровельных покрытий, изготовленных из профилированных листов яркой расцветки, довольно часто встречаются в наши дни в домах частной застройки. Нередко они выполняются в виде комбинации из геометрических фигур различной конфигурации, придающих кровельным покрытиям особый шик и оригинальность.
Кровельный профнастил с капиллярной канавкой
Перед тем как покрыть крышу профнастилом своими руками советуем ознакомиться с достоинствами этого материала, а также принять во внимание некоторые особенности работы с ним.
Преимущества использования профнастила
Профнастил
Основное достоинство профнастила состоит в возможности самостоятельного его монтажа, производимого без привлечения сторонних рабочих. При этом вы сможете обойтись силами всего лишь нескольких человек, приглашенных в качестве помощников.
Прежде всего, следует знать, что профилированная заготовка изготавливается из холоднокатаного металлического листа, имеющего комбинированное защитное покрытие. Сформированная подобным образом листовая заготовка отличается следующими достоинствами:
- профилированный лист имеет достаточную толщину, обеспечивающую устойчивость кровельного покрытия к механическим нагрузкам (к воздействию ветра и слежавшегося снега);
- многослойное покрытие, включающее в свой состав специальный лакокрасочный слой, надежно защищает металлическую основу от разрушающего действия влаги (от коррозии);
- оцинкованный профнастил дешевле, но со временем такое покрытие тускнеет;
- стоимость рассматриваемого материала может порадовать потенциального потребителя своей доступностью.
Особенности монтажа
Монтаж профнастила на крышу
Всем желающим ознакомиться с тем, как правильно подготовить кровельное покрытие из профнастила, прежде всего, необходимо принять во внимание некоторые особенности проводимых при этом операций. К таким особенностям в первую очередь следует отнести:
- способ доставки листового материала к месту проведения работ (на чердак возводимого или ремонтируемого строения), обеспечивающий полную сохранность внешнего вида материала;
- порядок изготовления обрешетки, используемой в качестве основы для монтажа кровельного покрытия;
- безопасность производимых операций, обеспечиваемая соблюдением правил работы с металлом (применение спецодежды и перчаток, например), а также необходимость использования мягкой обуви для перемещения по настилаемому материалу.
Обрешетка под профнастил
Помимо этого, перед началом работ необходимо заранее определиться с основными характеристиками монтируемой стропильной системы (шаг стропил, угол свеса кровли и т.п.), которые, в свою очередь, зависят от конфигурации самого покрытия.
В самом общем случае (при монтаже кровель сложной конфигурации) необходимо обеспечить выполнение следующих условий:
- В первую очередь должны подготавливаться элементы крепления нижней ендовы (примыкания смежных плоскостей кровли, служащего для отвода дождевых осадков).
- Укладку самого кровельного покрытия следует начинать с закрепления торцевых карнизных планок, располагаемых примерно на уровне гидроизоляционного слоя.
- Монтаж покрытия начинается, как правило, с угла кровли (в случаях с вальмовыми конструкциями - с центра вальмы);
- Величина перекрытия между соседними листами (так называемый нахлест) выбирается в зависимости от угла наклона кровли. Оно обычно имеет значение от 150 до 200 мм, но не менее ширины одной волны.
- На закрепление каждого листа должно расходоваться не менее семи саморезов; причем наиболее важные стыки иногда упрочняются специальными стальными заклепками.
Перед окончательной фиксацией уложенных в ряд заготовок все они подлежат обязательному выравниванию по нижнему срезу ската.
Монтаж в районе ендовы, конька и труб
Монтаж профнастила в районе конька
При монтаже профнастила вы обязательно столкнетесь с необходимостью отделки таких неудобных для укладки мест, как ендовы, трубы дымохода, конек и другие примыкания. Для их отделки необходимо использовать специальные элементы, входящие в комплект покрытия из профилированного листа.
Порядок монтажа примыкающих элементов выглядит следующим образом:
Элементы крепления и уплотнители
Саморезы кровельные
Кровельный уплотнитель саморасширяющийся
Для закрепления заготовок из профилированного листа рекомендуется использовать специальные оцинкованные саморезы, укомплектованные уплотнительными прокладками, изготовленными из эластичного материала. Шляпки элементов крепления должны быть защищены специальным составом, подбираемым под цвет покрытия и обеспечивающим им необходимую устойчивость к коррозийному, механическому и ультрафиолетовому воздействиям.
Часто на практике при монтаже профнастила используются специальные прокладки, обеспечивающие плотное прилегание материала покрытия к планкам основания. Применение уплотняющих элементов позволяет защитить подкровельные элементы конструкции от попадания на них климатических осадков в виде дождя, снега, влажной измороси и т.п.
Подобная защита не только увеличивает сроки службы элементов стропильной системы, но и способствует улучшению звукоизоляционных характеристик всего покрытия в целом.
Уплотнители на коньках кровли из профнастила
В настоящее время производителями стройматериалов выпускаются уплотнительные элементы, повторяющие структуру гофрированной поверхности листов профнастила. Помимо этого, в продаже имеются и специальные уплотнители, обеспечивающие надежное прилегание коньковых элементов крыши.
- солнечная батарея своими руками из подручных средств;
Видео по работе с кровельным материалом рассматриваемого нами класса вы можете посмотреть в конце статьи.
Видео о монтаже профнастила своими руками. В процессе просмотра автор поделится некоторыми профессиональными секретами, о которых мало кто рассказывает:
Монтаж кровли из профнастила
Старый дом перекрыт профнастилом
Красный профнастил
Кровля из профнастила
Двускатная крыша из профнастила
Крыша из оцинкованного профнастила
Укладка профнастила на крышу является оптимальный способом создания надежной и качественной кровли. Несмотря на разные типы профнастила, размеры листов, качества и преимущества материала остаются аналогичными.
Сам профнастил изготавливается путем штамповки стальных листов, которые позже оцинковываются для дополнительной защиты от коррозии. Данный метод позволяет увеличить прочность материала, который остается при этом неизменным в весе.
Преимущества профнастила
Профнастил часто используется для кровельных работ благодаря ряду преимуществ:
Как выбрать подходящий материал?
Существует три класса профнастила, в зависимости от свойств и функционального предназначения:
- С - стенной, для покрытия фасадов зданий и создания перегородок
- Н - для перекрытий, опалубки и кровельных работ
- НС - профнастил комбинированного предназначения, подходящий для всех видов работ
Кровельный материал, который выпускается под маркировкой «Н», является самым лучшим материалом за счет наличия дополнительных ребер жесткости, толщины и высокой гофры. Профнастил с маркировкой «НС» также используется для кровельных работ, но исключительно в тех случаях, когда на крышу не будет оказываться дополнительное давление.
Лучше всего использовать профнастил с маркировкой «Н» для осуществления кровельных работ. Несмотря на повышенную стоимость по сравнению с другими марками, его характеристики идеально подходят для создания надежных кровельных конструкций.
Подготовительные работы перед монтажом профнастила
Перед тем, как проводить непосредственную укладку профнастила, необходимо определиться, какая будет использоваться обрешетка, как правильно сделать гидроизоляцию и вентиляцию, а также рассчитать количество материала, необходимого для полноценного покрытия всей кровли.
Расчет количества материала
Даже если расчеты уже проводились на чертеже, необходимо провести замеры по факту для учета возможной погрешности.
Лучше всего, если длина ската и длина профнастила будут одинаковыми - это снизит трудоемкость работ и не будет дополнительных проблем с герметизацией. При проведении расчетов необходимо учитывать, что листы профнастила должны выступать за пределы карниза на 40-50 мм.
Расчет профнастила для кровли с помощью программы
Гидроизоляция и вентиляция
Перед непосредственной укладкой нужно позаботиться об устанавливаемой по обрешетке гидроизоляции.
Это необходимо для того, чтобы под кровлей не возникало протеканий и конденсата. Для этих же целей используется и вентиляция.
После укладки гидроизоляционного покрытия необходимо уложить листы профнастила на расстоянии 20 мм от поверхности изоляционного слоя. Для этого используются деревянные планки, устанавливаемые поверх гидроизоляции. Важным условием является качественная вентиляция образовавшейся воздушной прослойки.
Выбор обрешетки
Если на крыше дома имеются различные элементы, как-то дымоходы, пожарные люки, вентиляционные шахты, то для упрочнения кровли необходимо установить обрешетку.
Не существует единых норм, которые определяют правила монтажа обрешетки.
Важным требованием при установки брусков обрешетки под профнастил, заключается в том, что их размеры должны быть не меньше 32Х100 мм.
Таблица шага обрешетки под профнастил
Кровля из профнастила своими руками
Если на крыше имеется большое количество соединений и переходов, желательно начать с монтажа ендовы. По обеим сторонам от разжелобки устанавливается дощатый настил, при котором нижние доски ендовы должны иметь нахлест порядка 20 см. Далее устанавливается нижняя (донная) планка ендовы.
Следует отметить, что между профнастилом и донной планкой необходимо позже установить профилированный уплотнитель.
Монтируем торцевой свес
Подшивка крыши осуществляется только после того, как будет установлена торцевая планка. Она закрепляется с помощью гвоздей или саморезов.
Монтировать планку необходимо таким образом, чтобы при обшивке профнастилом она полностью скрывалась ветровым уголком.
Следует учитывать, что должна быть качественная вентиляция подкровельного пространства, необходимая для предотвращения скопления конденсата.
Монтируем карнизный свес
Стоит помнить, что монтаж свеса должен проводиться с учетом 40-мм отступа над кровлей.
Технология монтажа свеса выглядит следующим образом:
Можно проводить монтаж двумя способами:
- Вертикальная укладка. Начинается с одного из краев крыши и представляет собой поочередную укладку нескольких листов профнастила
- Блочная кладка. Листы профнастила собираются в блок, после чего закрепляются на крыше посредством стыкования блоков и их закрепления с помощью саморезов
Устанавливаем торцевую и коньковую планку
Стандартная длина торцевой планки составляет 2 метра. Для того, чтобы нарастить длину, планки укладываются внахлест на глубину 50-100 мм.
Монтаж планок должен начинаться от свеса кровли по направлению к коньку. Если планка слишком длинная, её можно укоротить, а остатки отложить под следующую планку.
Важно помнить, что правильный монтаж подразумевает перекрытие планкой хотя бы одной волны кровельного листа.
Крепление планки производится на заранее закрепленную торцевую доску и профлисты с помощью саморезов. Рекомендуемая величина отступа - не более 1 метра.
Коньковая планка закрепляется с помощью саморезов на верхнем гребне волны профнастила с двух сторон. Уплотнитель прикрепляется к коньковой планке еще до того, как он будет установлен на крышу. Перед установкой утеплителя с конька нужно снять защитную пленку.
Схема монтажа торцевой планки
Устанавливаем планку примыкания
Стандартная длина планки примыкания - 2 метра. Подобные планки устанавливаются с большим нахлестом (не менее 200 мм). Места стыкования профлистов и планки закрепляются с помощью саморезов, при этом выдерживается шаг в 400-500 мм. Место крепления планки примыкания в стене можно или скрыть под обшивкой, или в штробах.
Виды планок примыкания
Как крепить профнастил на крышу?
Финальный этап - это монтаж профнастила. Листы закрепляются на кровле с помощью специальных крепежных элементов (саморезов по металлу), которые имеют защитные прокладки для предотвращения попадания влаги под листы металла.
При креплении профнастила саморезом необходимо наблюдать за тем, чтобы прокладка лежала ровно, а саморез был затянут плотно, но не очень сильно.
Укладка профнастила - самая простая часть работы. На данном этапе необходимо соблюдать технику безопасности и использовать страховку. Дополнительно на крыше можно установить водостоки, снегозадержатели и заземление.
Видео про покрытие крыши профнастилом
Предлагаем вашему вниманию два видео о том как покрыть крышу профнастилом. Первое видео показывает на основе программы, второе - реальный случай.
