Как сделать ендову на крыше. Как выглядит стропильная система крыш с ендовой? Как используется ендова внешняя при кровле крыши

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, - ендова. С технической точки зрения - это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать , приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро. Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

Собственно металлочерепица
Планки: кровельные, торцевые, коньковые
Уплотнительные шайбы, саморезы
Направляющая доска
Доска обрезная
Гидроизоляция
Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
Дрель
Молоток средних размеров
Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
Мел или что-то, чем можно поставить отметку
Стремянка
Страховочные тросы (веревки)
Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

Установка ендовы под металлочерепицу

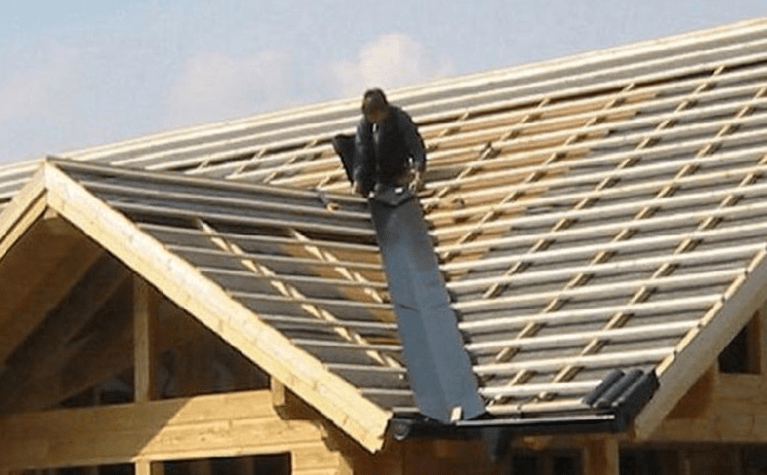

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

Установка направляющих
Ендова
Металлочерепица

Вообще, ендова может быть:

Переплетённой
Закрытой
Открытой

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
Монтаж уплотнителя. Его делают под коньком и отбортовками

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
Накрыть слуховое окно листами металлочерепицы
Вдоль стенок слухового окна уложить уплотнитель
На карнизный свес окна нужно прикрепить карнизную планку
Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы . Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

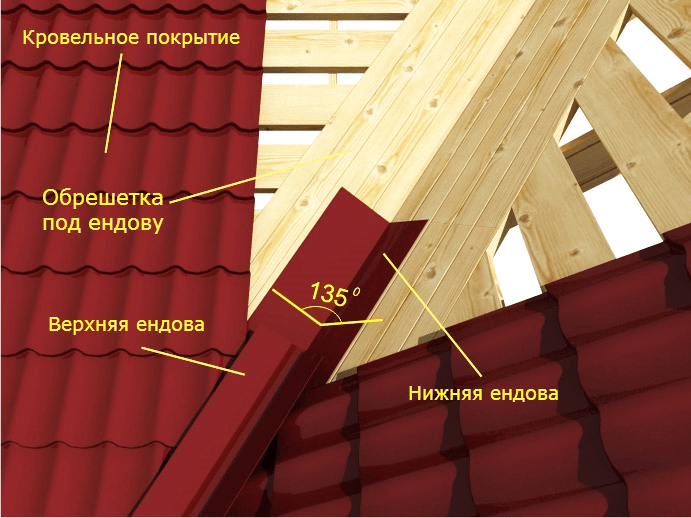

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

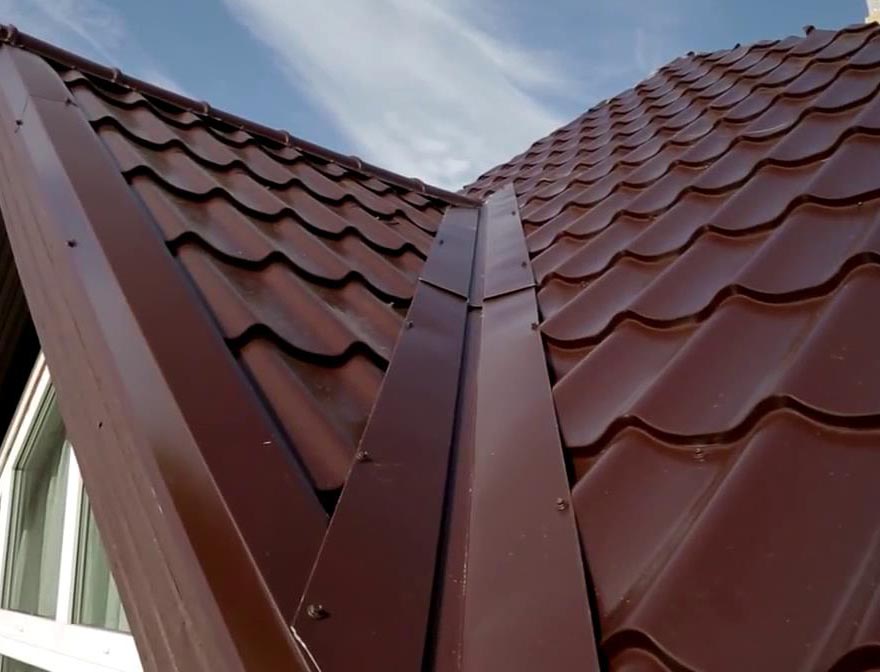

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

Большинство современных малоэтажных зданий имеет достаточно сложное устройство крыши, скаты все чаще выполняются ломаной конструкции, с различными углами наклона и расположения главной оси. Если каркас крыши строится из нескольких двухскатных секций, имеющих общую линию пересечения с образованием внутреннего угла, то приходится прибегать к устройству ендовы.

Простыми словами ендова - это линия или угол пересечения плоскостей двух скатов, уложенных на соседние секции крыши.

Самое сложное устройство крыши

Большинство кровельщиков называют узел ендовы главной головной болью любой крыши, на ее устройство уходит столько же времени и сил, сколько на отделку целого ската. Важность правильного устройства ендовы крыши определяется несколькими обстоятельствами:

По линии пересечения двух скатов скапливается и стекает наибольшее количество дождевой и талой воды, поэтому от того, насколько грамотно собрано устройство желоба и гидроизоляции, часто зависит нормальное функционирование всей крыши;
Из-за специфики устройства внутреннего угла желоб ендова хуже всего продувается воздушными потоками, поэтому там дольше всего сохраняется снег и лед, а значит, выше риск замокания кровельного пирога;
В силу конструктивных особенностей устройство угла ендовы таково, что в одном узле стыкуются две поверхности кровельного покрытия, уложенные на разные обрешетки и стропильные каркасы.

К сведению! Причиной нарушения герметичности ендовы крыши может быть масса факторов, например, сильный ветер переменного направления или неправильная уборка снега.

Из-за неодинаковой нагрузки на разные участки крыши кромки кровельного покрытия, сходящиеся в линии угла ендова, постоянно совершают крохотные, практически незаметные глазу движения относительно друг друга. Из-за этого устройство линии стыка соседних скатов приходится делать по двойной, переплетенной или открытой схеме.

Типовое устройство ендова крыши

Существует прямая зависимость устройства ендовы от схемы стропильной системы. Это тоже нужно учитывать при планировании обрешетки, иначе полотно гидроизоляции может быть оборвано под весом снежного покрова. Вторым фактором, влияющим на схему устройства ендова, считается выбранный тип кровельного покрытия.

Специалисты различают три варианта стыковки кровельных покрытий по линии угла ендова:

Установка защитных желобов, или открытый способ устройства. Таким способом собирают углы при использовании жестких листовых кровельных материалов;
Запайка угла ендова с перехлестом напаиваемых или направляемых кровельных полотнищ от прилегающих скатов крыши.

Все ведущие производители кровельных материалов выпускают стандартные наборы, позволяющие обустройство угла с наименьшими усилиями. Даже опытные строители предпочитают использовать готовый набор деталей для монтажа ендова.

Важно! Использование стандартного кровельного набора — это единственный способ обеспечить прекрасный внешний вид и надежную гидроизоляцию.

Для мягких кровельных покрытий используется специальный подкладочный ковер на основе холста из полиэфирной ткани. Понятно, что перед укладкой битумной черепицы на крышу линию ендовы набивают вагонкой или фанерой обрешетки, что называется, «всплошную» так, чтобы оставалась лишь тонкая щель между плоскостями. Далее на угол укладывается подкладочный материал, и только после этого наклеивается битумная черепица или напаивается с перехлестом рулонная кровля. В результате получается прочный и одновременно гибкий переходной участок кровли, легко выдерживающий давление снега и колебания стропильного каркаса.

Устройство ендова для тонколистовой металлической кровли

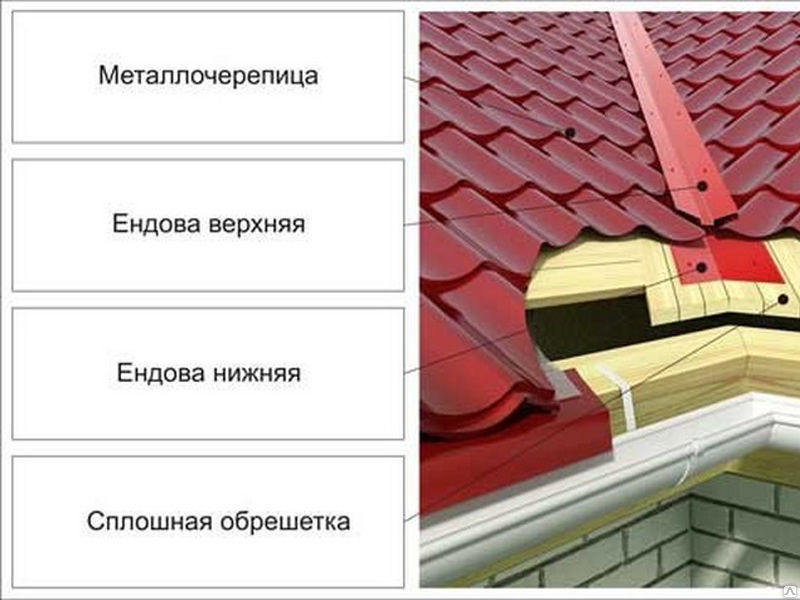

Конструктивно устройство ендова для профнастила или металлочерепицы состоит из двух желобов - нижнего и верхнего, подкладочной ленты и изолирующих прокладок с волнистым профилем. Верхний желоб считается декоративным, и иногда при устройстве ендова от его использования отказываются, так как бытует мнение, что избыток желобов и накладок может искажать внешний вид крыши. В этом случае схему устройства ендова называют открытой.

Процесс устройства ендовой под металлочерепицу выглядит несколько сложнее, чем в случае мягкого кровельного покрытия. Специфика устройства обрешетки крыши такова, что на краях ската всегда образуется «слабая» зона, где практически нет силовых элементов, способных удержать конструкцию ендова. Поэтому перед укладкой желоба обязательно выполняется усиление обрешетки по линии стыка. Угол зашивается вагонкой или шпунтованной доской на ширину не менее 300-350 мм с каждой стороны. Это дает возможность повысить жесткость основания, на который будет уложен желоб, и одновременно компенсировать давление воды или снежного покрова.

После набивки вагонки или фанеры на линию стыка настилается подкладочная лента. Ее задача — при сильном дожде или выпадении конденсата не дать влаге перехлестнуть через борта желоба и проникнуть в толщу кровельного пирога. Обычно такую подкладку выпускают в самоклеющемся варианте, но можно использовать также толстую полиэтиленовую пленку, которую крепят степлером.

Дальше идет черед нижнего желоба. Он достаточно широкий, чтобы выдержать самый мощный поток воды. При устройстве ендова желоб укладывают на подкладку и фиксируют скобами. После этого ножницами подрезаются кромки кровельного покрытия, чтобы ширина зазора позволяла уложить верхний декоративный желоб. Если устройство внутреннего угла выполняется по открытой схеме, зазор прорезается на ширину не менее 5 мм. Этого достаточно для компенсации температурного расширения металлочерепицы. Склеивать или соединять линию разреза любым механическим способом не рекомендуется.

Заключение

На последнем этапе под кромку укладываются силиконовые прокладки, они обычно изготавливаются на самоклеющейся ленте, но на практике их устанавливают под кромку с помощью силикона. Прокладки препятствуют затеканию талой воды и задуванию мелкой снежной пыли. Если соблюдать технологию устройства внутреннего угла в полном объеме, то долговечность узла будет не меньше, чем основное кровельное покрытие крыши.

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент - изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений - с положительными углами - оформляется в виде конька, часть - с отрицательными - в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши - ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство - дело непростое - сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

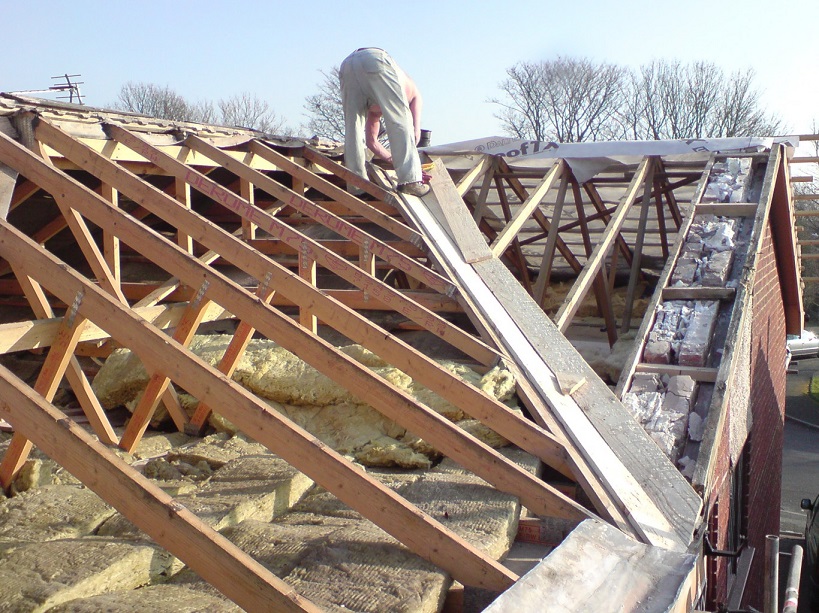

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

Под металлочерепицу в ендове устанавливаются промежуточные планки - посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин между двумя досками должен быть зазор в 15 см

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы - это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

специальными саморезами ближе к краю;
кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача - обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный - после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота - желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах - в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба - не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию - закрывает срезы, ее достаточно часто просто не используют.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.

Открытая ендова из профнастила

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше - шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове - некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

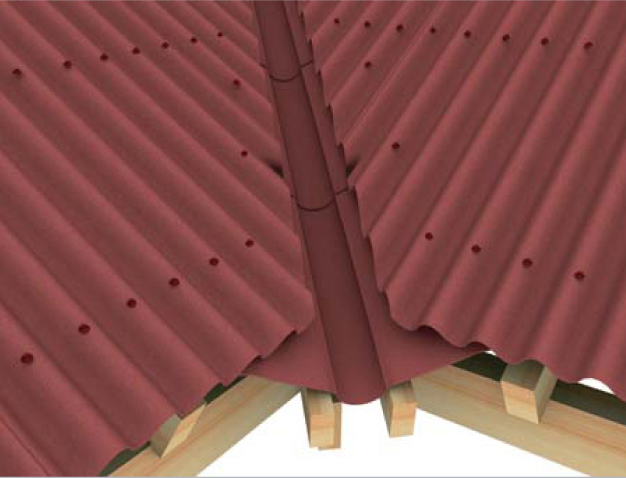

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

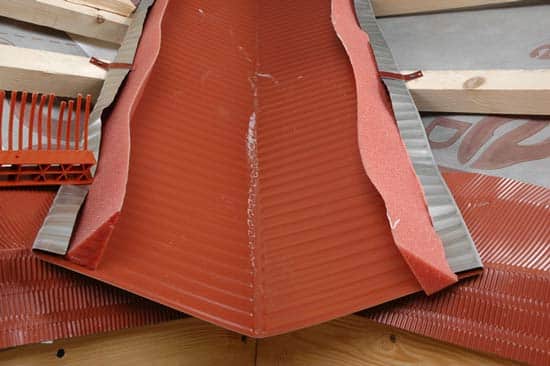

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом - отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза - по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Ендова кровли: устройство, монтаж своими руками, фото, видео

Как правильно должна быть сделана ендова кровли из металлочерепицы, пофнастила, ондулина и керамической черепицы. Правила устройства ендов, порядок работ.

Стропильная система крыши: особенности устройства

При строительстве частного дома, бани или хозяйственных сооружений особого подхода требует стропильная система крыши. Важно правильно выполнить расчеты и подготовить для монтажа качественный материал.

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если :

прочность конструкции полностью исчерпана и она разрушается;
прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны :

собственного веса;
ветрового давления;
веса снега;
веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать :

СНиПом кровельной конструкции;
таблицей расчета сечения стропильной ноги;
таблицей сечения стропильной затяжки;
климатической картой региона (определение ветровой и снеговой нагрузки).

Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.

Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы :

правильный выбор конфигурации стропильной системы;
прочность соединений в узлах конструкции;
точность инженерных расчетов при проектировании крыши;
правильный выбор и качество материалов;
качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется :

проектируемой формой крыши;
размерами перекрываемого пространства;
наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся :

узел опирания стропильных ног;
коньковый узел;
узел «стропило-подкос-стойка»;
узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы.

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы :

Укладка мауэрлата . Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

Установка фронтальных (крайних) стропил . Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу.

В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

Особенности крыши с ендовой

Устройство стропильной системы крыши сложной формы (многощипцовых крыш) требует создания соединений коньков и скатов. Плоскости скатов могут иметь различную геометрическую форму: треугольник, прямоугольник, трапеция. Ендова – это место примыкания скатов с образованием отрицательного угла.

В плане дома крыши с ендовами выглядят крестообразными, Т-бразными или Г-образными. Это два основных способа создания примыканий крыш. На стадии проектирования выполняется план крыши (вид сверху) с учетом мансардных и слуховых окон, всех примыканий, крыш над террасами или верандами, с указанием всех линейных размеров. Общий план крыши разбивается на прямоугольники и квадраты, на нем обозначаются основные помещения и пристройки.

На плане крыши следует указать главные прогоны, а в перпендикулярном направлении обозначить второстепенные прогоны над помещениями меньшего размера. Затем прорисовываются линии, соединяющие углы крыши над второстепенными помещениями с углами основной крыши. Эти диагональные линии и обозначают месторасположение ендов – внутренних углов, образованных примыканием скатов.

При монтаже стропильной системы, ендовы на стыках кровель одинаковой высоты (т.е. если коньковые прогоны расположены на одном уровне), представляют собой диагональные стропила, опирающиеся верхним концом на коньковый прогон, а нижним – на мауэрлат. Монтаж таких стропильных ног выполняется аналогично установке диагональных стропил вальмовой крыши.

В зависимости от размеров пристроек, углы кровельных скатов могут иметь различные значения. Геометрию кровли можно изменять, укорачивая размер прогонов. Соответственно меняется и угол наклона ендовы. Стропильная система крыши с ендовой может выполняться распорным или безраспорным методом. Если устанавливаются распорные стропила, то для снятия лишнего напряжения следует закрепить горизонтальную схватку в нижней части конструкции.

Монтаж ендовы

Проектирование и монтаж крыши с ендовами достаточно сложны. При этом ошибки могут привести к обрушению крыши или протечкам. Одно из предназначений ендовы – обеспечение схода атмосферных осадков. По своей конструкции различаются ендовы :

Для монтажа ендовы на сопрягающихся скатах требуется смонтировать сплошную обрешетку. По деревянному желобу прокладывается гидроизоляцию – лучше укладывать ее в два слоя. Затем саморезами крепится ендова. Если ее стыки горизонтальны, величина нахлеста должна составлять не менее 100 мм (рекомендованное значение – 300 мм). В случае если ендова монтируется на скат с небольшим углом наклона, рекомендуется добавить еще один слой гидроизоляции, а при монтаже ендовы на кровле из металлочерепицы дополнительно применить саморасширяющийся уплотнитель.

Ендова открытого типа проще в монтаже и лучше отводит осадки. Закрытые и переплетенные конструкции обычно используются на крышах с крутыми скатами, порытыми определенными кровельными материалами. К их недостаткам относятся повышенные расходы на дополнительную гидроизоляцию и некоторые сложности в монтаже. Переплетенные и закрытые ендовы хуже отводят осадки, а в холодном климате в зимнее время служат местом скопления и уплотнения снега.

Стропильная система крыши своими руками, устройство с ендовой, видео

Устройство и конструкция стропильной системы крыши. Очередность проведения монтажа стропильной системы и особенности устройства крыши с ендовой вместе с видео.

Стропильная система для крыши с ендовой

Сделать двухскатную или односкатную крышу довольно просто. Хотя она будет выполнять свою основную функцию, но с эстетической точки зрения, привлекательностью не отличается. В последнее время большую популярность завоевывают конструкции с несколькими скатами и выступами. В местах соединения двух скатов образуется узел, который называют ендовой. Эта часть кровли требует особой внимательности при конструировании и монтаже. Из статьи вы узнаете особенности ендовы и как ее сделать своими руками.

Конструкция и разновидности

Ендовой называют только внутренние углы крыши. Без этого элемента не обойтись на здания образующие Т или Г форму. Кроме того, подобные углы образуются в местах вывода слуховых окон, выступающих частей мансарды и других архитектурных изысках.

Основной задачей ендовы является защита чердачного помещения от проникновения влаги. Дело в том, что в этом месте крыша испытывает повышенные нагрузки из-за того, что там скапливается большое количество осадков. Зимой тут образуют сугробы и конструкция может просесть под повышенными нагрузками.

Внутренний угол собирается из двух планок, и каждая создана для своей цели:

Нижняя. В согласии со своим названием располагается под кровельным покрытием. Крепится саморезами к карнизной доске. Она выполняет основные защитные функции по сдерживанию влаги в месте сопряжения скатов.
Верхняя. Во внутреннем угле сложно красиво оформить схождения кровельного материала. Поэтому сверху монтируют вторую планку, которая несет только декоративную функцию.

Материал ендовы обычно совпадает с основным покрытием на крыше. В некоторых ситуациях можно заменить на лист оцинкованной стали. При этом важно выбирать металл с защитным покрытием, так как ему часто придется контактировать с агрессивными средами.

При устройстве ендовы важно следовать всем правилам строительства и устройства стропил. Если пренебречь одни из них, тогда появляется угроза обрушения каркаса. При этом нормы различаются для различных типов конструкции. В зависимости от применяемого кровельного материала применяют одну из двух разновидностей каркаса:

Сочлененная и закрытая. Используют на скатах с большим углом уклона и для кровель из гибкого материала, например, мягкой черепицы. Этот вид требует устройство дополнительных слоев гидроизоляции.
Открытая. Здесь скаты соединяются друг с другом под более пологим углом. Место сочленения закрывается специальным желобом, по которому стекают осадки. Такая конструкция не требует особых трат на устройство лишней гидроизоляции.

Особенности стропильной системы и обрешетки

В зависимости от уклона скатов деревянные стропильные ноги крепятся к ендове под определенным углом. При этом у каждой стороны этот показатель может отличаться от другого. Там, где сходятся балки, устанавливают более толстую стропилину. Способ крепление к этому месту зависит от длины стропил. Если она меньше двух метров, тогда достаточно гвоздей, иначе понадобятся металлические накладки для усиления. Перед тем как выполнить монтаж ендовы рассчитывается место наибольшей нагрузки, там устанавливается подпорная укосина.

Там, где сходятся скаты, требуется усиливать обрешетку крыши. Насколько сильно нужно будет проводить усиление зависит от типа кровельного покрытия:

Металлочерепица. Чтобы угол выдержал нагрузку между планками основной обрешетки закрепляют дополнительные. Таким образом, в ответственном месте шаг уменьшается в два раза. При этом важно, чтобы длина обрешетки была больше чем ширина ендовых пластин.
Профлист, керамическая черепица и шифер. Для этих материалов вдоль оси сопряжения монтируют доски шириной более 100 мм. Количество досок зависит от ширины подложки, может понадобиться две или три штуки с каждой стороны.
Ондулин. От центральной оси ендовы отступают по 75 см и крепят по одной доске шириной меньше 100 мм. В получившееся пространство должен помещаться специальный разжелобок.
Мягкая кровля. Для этого материала обрешетку делают сплошную и как-то усиливать ее не нужно.

Устройство каркаса

Основная часть ендовы на крыше крепится к накосной стропиле, которая одной стороной упирается в конек, а другой в мауэрлат. В некоторых случаях, например, при устройстве светового окна, места крепления могут измениться. В зависимости от типа крыши высота и форма конька меняется. Это относится как к основному, так и к второстепенному сооружению.

Для изменения геометрической формы конструкции крыши достаточно удлинить или укоротить прогон. Вместе с этими манипуляциями будет меняться уклон ендовы.

Стропильная система ендовы собирается следующим образом:

К подстропильной стойке основной конструкции крыши прикрепите прогон от второстепенной. Для соединения применяют прибоины.
Крепление стропил производят при помощи гвоздей, забитых под уклоном. Такое соединение отвечает всем требованиям безопасности и выдерживает достаточную нагрузку.
От места крепления прогона к мауэрлату установите наклонную стропилину.
К наклонной стропиле крепят нарожники. Для соединения, в местах соприкосновения заранее закрепляют опорные бруски.

Упирающиеся нарожники передают диагональной стропиле высокое сжимающее напряжение. Из-за этого балка сильно нагружает стык мауэрлатов. Чтобы снизить давление от наклонной стопилины до стойки, к которой прикреплен прогон второстепенной крыши, протягивают соединительную затяжку. Она работает на растяжение и не позволяет стопиле ендовы выдавить мауэрлат. Если крыша вальмовая, тогда затяжку соединяют между двумя диагональными стропилами.

Кроме того, если при каких-то обстоятельствах основной конек потеряет точку опоры, затяжка выполнит роль распора. Так, она может предотвратить аварийного разрушения крыши.

Затяжку или схватку нужно располагать в основании ендовы, так как в высоком положении она перестанет работать на растяжение. В таком положении балки работают на сжатие и называются ригелями.

Как можно заметить, в стропильной системе для ендовы нет особой сложности и ее можно установить своими руками. При этом важно не ошибиться в выборе сечения бруса и надежности крепления. Тогда вы соберете уникальную крышу и она прослужит несколько десятилетий без протечек.

Крыша с ендовой и стропильная система: как установить

Конструкция и разновидности стропильной системы для крыши с ендовой. Особенности укладки обрешетки и описание устройства каркаса.

Планка ендовы - что это такое и как произвести монтаж ендовой планки + схема обрешетки и стропил

Грамотно оборудованная крыша дома - важный узел, обеспечивающий защиту строения от действия ветров , выпадающих осадков или солнечных лучей.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды , образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
Доборы - все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Что такое ендова

Ендова кровли (иногда - разжелобок) - это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это - общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

Открытая .Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
Закрытая . Стык плотный и прямой.
Переплетенная . Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Ендовы как доборный элемент тоже делятся по способу установки:

Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли , поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых - препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов , полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного покрытия - для шифера используется асбоцемент, для металлочерепицы или профлиста - стальной оцинкованный лист и т.д.

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты .

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали , позволяющие оформлять все участки кровли, и ендовы в этом смысле - не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Схема стропильной системы в месте установки ендовы

Стропильная система в местах перехода одной плоскости в другую должна обеспечивать прямые и ровные линии без впадин или перекосов, которые могут послужить причиной неправильной установки ендовы.

Устройство соединения двух ендов на скате может быть следующих видов:

Встык . При этом способе стропила разных скатов соединяются торцами под углом. Требуется тщательный расчет и аккуратность в работе, чтобы избежать искривлений или перекосов.
Внахлест . Стропила не соединяются друг с другом, будучи размещены «вразнобой». Такой вариант дает большую гарантию соблюдения четкости перехода плоскостей и сохранения прямых линий.

Стропильная система под ендову

Для правильного и точного монтажа стропил прежде всего надо обозначить прогоны - линии соединения плоскостей . Это делают при помощи натянутой веревки между двумя крайними точками прогона и ориентируются при сборке на эту линию. При должной аккуратности и тщательности конструкция получается ровной, пригодной для выполнения своих функций.

Важным элементом стропильной системы ендовы является обрешетка. В местах стыка она делается сплошной, с обязательной гидроизоляцией. Установка нижней планки должна производиться на ровный прямой участок, чтобы прижатая планка не получила никаких деформаций.

Любой изгиб вызовет отслоение защитного покрытия , что автоматически запустит коррозийные процессы и послужит причиной быстрого выхода планки из строя. Если учесть наличие слоя утеплителя и гидроизоляции, обшивки внутренней поверхности чердачного помещения, прочих отделочных покрытий, обнаружение порчи планки произойдет не сразу.

К тому времени будет нанесен значительный ущерб из-за проникновения воды в подкровельные материалы, элементы стропильной системы. Замена планки тоже потребует серьезных работ, а также большого количества времени.

Монтаж ендовы

Как правильно установить доборный элемент:

Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции . Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка . Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов - другая позиция.
Производится монтаж нижней планки . Процедура ведется по направлению снизу вверх, отдельные части укладываются внахлест с напуском в 10-20 см. Все соединения обрабатываются герметиком.
Производится укладка кровли. Места соединения материала с нижней планкой дополнительно герметизируются.
Устанавливается верхняя планка.

Как сделать ендову на крыше

Все соединения производятся на кровельные саморезы, снабженные прокладкой из специальной износостойкой резины. Все места возможных протечек обрабатываются герметиком.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос - ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их - важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Конструктивные и функциональные особенности ендовы - обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное - ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Ендова - что это такое (фото), монтаж соединения двух ендов на скате (верхняя и нижняя), устройство обрешетки и стропил

В этой статье вы узнаете, что такое ендова, а так же виды ендовы: верхняя и нижняя, внутренняя и внешняя. Схема устройства ендовых планок на крыше, рассмотрим соединение двух ендов на скате, конструкцию обрешетки и стропил. Поговорим о том, как правильно произвести установку ендовой крыши + фото.

На чтение 6 мин. Просмотров 1k.

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность срока службы материалов, но и внешний вид готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный строитель.Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот меньшее количество скатов на крыше позволяет без трудностей построить конструкцию.
При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

Измерительная рулетка
Карандаш
Шнур обивочный
Шпатель небольшой формы
Молоток
Нож кровельный
Фен строительный средней мощности
Пистолет клеевой
Гвозди
Деревянные брусья
Инструмент, с помощью которого огибают кромки
Материал для гидроизоляции
шуруповерт
саморезы
станок для резки метала
линейка
заклепки стальные
уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

Монтаж ендовы под металлочерепицу. Пошаговая инструкция

монтаж необходимо проводить с использованием саморезов которые выпускаются с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
Проведение гидроизоляции крыши – можно использовать материал рубероид
Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения,желобок необходимо прибить гвоздями к настилу.
Последующий нахлест должен быть более 10 см., при монтаже ребра необходимо совместить.
Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление происходит с помощью саморезов с резиновыми накладками.

Ендова является самым уязвимым местом на крыше, она должна иметь соответствующую защиту от природных явлений. Для этого используется рулонные настилы для ендовы.Укладку таких покрытий необходимо производить в несколько слоев,поперечно всей площади ендовы.

Преимущества ендового настила

Внутренние изгибы имеют хорошую защиту
Снижение негативного воздействия окружающей среды
Эстетический вид улучшается
Гарантированноеотсутствие протечек

Необходимо качественно клеить ленты, герметизирующие — это предотвратит попадания мусора и воды
Обрешетку следует устанавливать, начиная снизу на капельники.
Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
Монтаж ендовы следует проводить вместе с остальными работами, не следует откладывать эту работу на длительный срок
В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
Материал для ендова должен прочным, прочнее, чем сам настил кровельный
Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
Тип закрытой ендовой имеет более привлекательный вид
Основа под конструкцию должна быть прочной
Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Кровля крыши,выполненная качественно по правильно разработанному проекту будет служить длительное время. Крыши с применением ендовы имеют очень необычный вид, который предает зданию очень красивый и завершённый вид.

Многощипцовые крыши смотрятся эффектно и стильно, придают постройке оригинальный облик, но вместе с тем они более уязвимы по сравнению с простыми двускатными или четырехскатными конструкциями из-за наличия ендов. Ендова – это внутренний (отрицательный) угол, который формируется на стыке сопряженных скатов крыши. Это может быть соединение двускатных кровель частей здания, расположенных перпендикулярно друг к другу, или соединение кровли слухового окна либо крыльца с крышей дома.

Что такое ендова, ее функции

Ендовой называют как сам угол, сформированный скатами, так и конструктивные элементы, из которых монтируется соединение. Функция ендовы заключается в отведении влаги (осадков, талых вод). Она обеспечивает защиту от попадания снега и влаги под кровельный настил на стыке примыкающих плоскостей.

Этот узел кровли испытывает повышенные нагрузки – в ендове скапливается снег, сюда стекается вода с примыкающих скатов. Ошибки, допущенные при проектировании ендовы и монтаже элементов, из которых состоит узел, приводят к тому, что кровля начинает протекать и влага вызывает повреждение стропильной системы .

Ширина желоба, по которому влага уходит из места сопряжения скатов крыши здания, зависит от его длины и угла наклона. Чем больше длина и меньше уклон, тем шире должен быть элемент, отводящий воду.

Образование снегового мешка на ендове

Сложная форма крыши требует обустройства большого количества ендов. Это заметно удорожает ее строительство и дальнейшее обслуживание. Важно учитывать, что такие кровли чаще нуждаются в ремонте, поскольку каждый такой узел является потенциально слабым местом, склонным к образованию протечек .

Требуется грамотное проектирование и монтаж ендовой кровли, чтобы на стыке скатов не залеживался снег и не скапливалась вода. Рекомендуется доверить это профессионалам, чтобы избежать риска протечек и обрушения крыши.

Виды конструкций

Монтаж ендовы может выполняться тремя способами. Они различаются принципом соединения краев кровельного покрытия ската. Для всех типов общим является наличие нижнего желоба, по которому стекает вода – он монтируется на стропильную ногу.

По конструкции выделяют ендовы :

Открытые. Наиболее простой вариант, при котором края жесткого кровельного покрытия скатов не соприкасаются друг с другом над нижним желобом. Чтобы придать крыше привлекательный вид, поверх открытого стыка, как правило, крепят внешний желоб из материала, соответствующего кровельному.
Закрытые. Применяется, если плоскости скатов над желобом формируют острый угол. В этом случае края кровельного материала плотно стыкуют между собой по всей длине.
Переплетенные. По сути – разновидность закрытого варианта. Отличается тем, что элементы кровли сопрягающихся скатов переплетаются между собой.

Выбор варианта зависит от материала кровельного покрытия, конфигурации крыши и угла наклона скатов, требований к декоративному облику кровли, сложности монтажных работ. Все три вида ендов имеют свои преимущества и недостатки :

Открытая ендова быстро монтируется и обеспечивает эффективный отвод влаги. Но по внешнему облику, несмотря на верхний желоб, подобранный в тон кровельному покрытию, уступает закрытым вариантам.
Закрытые и переплетенные ендовы привлекательно смотрятся, но сложнее в монтаже и требуют усиленной гидроизоляции. Без профессиональных навыков работы с кровельными материалами их трудно исполнить качественно.

Устройство ендовы в стропильной системе: схема

На этапе проектирования стропильной системы сложной крыши особое внимание следует уделить местам стыков сходящихся скатов, формирующих ендовы. Стропильный каркас должен выдерживать повышенные нагрузки, так как в этих местах может накапливаться снег, образовываться наледь.

С этой целью места стыков скатов конструктивно усиливают – вместо обычных стропильных ног требуется установка накосных стропил, смонтированных из сращенных между собой досок. Доски сечением 50×150 мм соединяются по всей длине шпильками, установленными в шахматном порядке.

Усиленные места стыковки скатов в стропильной системе

Крыши с ендовами в первую очередь используются при строительстве зданий в форме букв Г, П, Т, Н, где каждая прямая часть сооружения имеет двускатную крышу. Для проектирования крыши следует обратиться к профессионалам, так как необходимо правильно рассчитать нагрузки и определить толщину конструктивных элементов, шаг установки стропил и обрешетки.

Технология установки и защиты

После выбора материала для кровельного настила готовится схема устройства ендовы. Рассмотрим, как монтировать узел открытого типа, если кровлю предполагается выполнить из листового материала – профнастила, металлочерепицы, шифера. Для мягкой кровли (битумной черепицы) обычно выбирают переплетенный тип ендовы.

Обустройство ендовы начинается на этапе возведения стропильной системы. Важно все деревянные элементы, из которых будет монтироваться конструкция, обработать огнебиозащитным составом, чтобы снизить риски возгорания и повреждения грибком .

Разжелобок

После установки стропильных ног, в том числе накосных для устройства ендов, выполняется укладка разжелобка – деревянного настила на стропильной системе, служащего опорой для нижнего желоба ендовы. Важно придерживаться следующих правил :

На карнизе ската монтируют капельник.
Брус или доски, которые требуется уложить вдоль внутреннего угла, должны располагаться с отступом в 8–10 см от накосной стропильной ноги.
Бруски или доски должны нижним концом лежать поверх капельника, их снизу подрезают по линии карниза.
Верхним концом опорные элементы для желоба примыкают к коньку.

Гидроизоляцию рекомендуется укладывать в три слоя. На первом этапе широкую полосу гидроизоляционной мембраны укладывают таким образом, чтобы она обволокла рельеф разжелобка. Крепление мембранного материала производится скобами к верхней части брусков, формирующих разжелобок, чтобы не нарушить герметичность конструкции.

Затем монтируется гидроизоляция одного из скатов с перекрытием ендовы и нахлестом на примыкающий скат. Следом мембрана укладывается на оставшийся скат с таким же перехлестом через ендову. Во всех случаях материал должен повторять контур разжелобка по всей длине, образуя желоб. Это пространство необходимо для вентиляции ендовы и отвода излишков тепла. В противном случае, скопившийся в углублении снег зимой будет подтаивать, образуя ледяные надолбы .

По верхней части брусков желательно уложить полосу вспененного уплотнителя на самоклеющейся основе – он закроет места крепления гидроизоляции. Далее по стропилам должна крепиться контробрешетка, которая фиксирует гидроизоляцию и создает вентиляционную прослойку. Поперек нее монтируют обрешетку под профлист или иной материал, листовой или штучный. Около ендовы между штатных элементов обрешетки надо уложить дополнительные, чтобы получить практически сплошной настил на обоих скатах.

На сформированный угол укладывают металлический желоб нижней ендовы. Это штатный элемент, выполненный из плоского стального листа. На нём необходимо загнуть внутрь бортики, чтобы вода не попадала за пределы желоба с боков, согнуть по центральной оси в соответствии с углом сопряжения скатов.

Планки ендовы начинают устанавливаться от карниза, снизу вверх. Каждый последующий элемент необходимо установить с нахлестом на нижний не менее 10 см. Крепеж осуществляется при помощи кляймеров из металлических полосок, которые прибивают гвоздями к обрешетке снаружи желоба. Закреплять желоб саморезами, пробивая его насквозь, нельзя, так как нарушается герметичность конструкции и даже использование эластичных шайб не убережет от протечек .

Если кровля примыкает к скату основной крыши ниже конька, их соединение в примыкающем коньке выполняют следующим образом :

Первая планка в верхней части подрезается так, чтобы ее край на 2–2,5 см выходил за плоскость конька. По краю загибается бортик.
У верхнего среза второй планки также отгибается бортик, и на стыке установленных планок выполняется одинарный фальцевый замок.
Верхнюю часть получившегося замка заваливают на длину около 10 см.
Вершину треугольника, образованного планками ендов (она лежит на скате основной крыши), срезают по дуге монтажными ножницами и загибают бортик, кляймерами крепят на обрешетке.

Монтаж стыка

В случае, когда ендовы начинаются от конька основной крыши, верхний край первой планки перегибается через конек, затем также перегибается край второй планки, чтобы исключить попадание влаги под установленные желоба. На заключительном этапе монтажа кровли место стыка закрывают коньковой планкой.
