Откатные ворота приобретают популярность благодаря высокой практичности и удобству эксплуатации. Чтобы ворота работали правильно долгие годы, следует внимательно подойти к монтажу основания. Фундамент для откатных ворот должен быть максимально прочным, ведь парусность конструкции откатного типа достаточно высокая. Во время работ важно правильно оборудовать закладную. Только в этом случае ворота будут работать исправно долгие годы.
Особенности технологии
В процессе установки откатных ворот важно правильно залить фундамент. От его прочности будет зависеть срок службы всей конструкции. Важно сделать правильную разметку, соорудить закладную, выдержать определенные технологические требования. Самый распространенный способ создания фундамента под откатные ворота - каркасно- монолитное бетонирование. Также основание может выполняться на винтовых сваях.
Большинство строительных объектов не обходятся без фундамента. При строительстве этой конструкционной части следует соблюдать строгую последовательность. Весь процесс должен основываться на тщательно проработанном проекте.
Обратите внимание! Перед строительством любого фундамента необходимо изучить свойства почвы на участке. В противном случае может произойти разрушение или вспучивание основания из-за повышения уровня или промерзания грунтовых вод.
Подготовка основания
По мнению профессионалов, в строительстве ворот главное - качественный фундамент. На очень крепком основании простоят даже не очень прочные ворота. Прочность основания напрямую влияет не только на устойчивость конструкции, но и на функционирование всех ее частей.
Обратите внимание! Вес ворот влияет на толщину стяжки и «подушки». Чем массивнее конструкция - тем больше материала укладывается на дно основания.
Перед укладкой подушки делают разметку. Чтобы построить фундамент под откатные ворота длиной 4 метра, требуется площадь вполовину меньше размера самой конструкции. Для строительства таких ворот необходима свободная площадка под фундамент от 2 метров в длину. Стандартная ширина основания - полметра.
Для разметки используют колья и нить или веревку для натяжки. Колья ставят по углам прямоугольника и натягивают нить. Все углы прямоугольной формы будущего фундамента должны быть прямыми: это проверяется строительным метровым угольником.
Подготовка почвы под фундамент

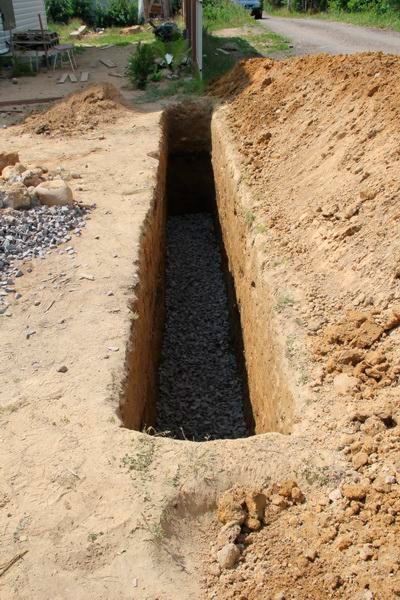

Исходя из разметки, начинают рыть котлован глубиной от одного до полутора метров. Высота может варьироваться в зависимости от уровня промерзания вод и толщины фундамента. Однако приведенная глубина считается усредненной и подходит для регионов средней полосы. Согласно строительным стандартам, для откатных ворот с шириной фундамента полметра, необходим котлован глубиной 1,5 м.
Размер ямы под основание не очень велик, поэтому справиться с его копкой можно собственноручно, не привлекая спецтехнику.
Обратите внимание! При рытье котлована важно соблюдать максимально возможную точность.
Когда яма готова - на ее дно укладывают подушку. Она защищает основание от подвижек почвы и грунтовых вод. Первый слой - песок, второй - гравий или щебень. Толщину подушки делают от 10 до 20 см. После укладки песка, его проливают чистой водой, для уплотнения. Затем засыпают гравий и разравнивают
Установка закладной
Чаще всего для опоры ворот применяют швеллер. Его устойчивость проверена на практике ни один раз.

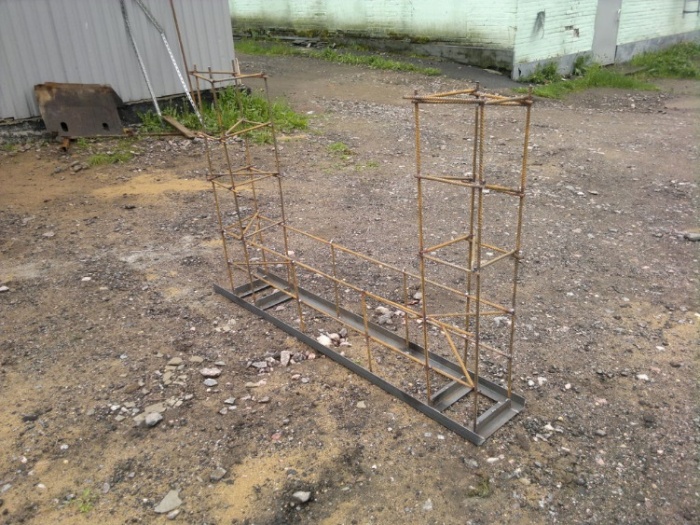

Сама конструкция представляет из себя швеллер, с приваренной к нему арматурой. Установку закладной выполняют следующим образом:
- резка швеллера и металлопрофиля для стоек;
- сваривание швеллера и стоек (перпендикулярно);
- обвязка арматурой;
- измерение точности сварки и обвязки уровнем.
Во многом прочность основания зависит от точности закладной конструкции. При работе крепление каждого элемента стоит проверять по нескольку раз на отклонение от нормы. Когда закладная готова - собирают простейшую опалубку внутри котлована.
Заливка фундамента
Закладная конструкция должна совпадать с нулевым уровнем - плоскостью дороги с внутренней стороны участка. Сваренную конструкцию устанавливают в котлован с готовой опалубкой так, чтобы швеллер был сверху. Горизонтальное положение швеллера проверяют длинным уровнем.
Чтобы выровнять конструкцию используют деревянные распорки или металлическую арматуру. Когда закладная точно горизонтально стоит в котловане - приступают к заливке бетона.
Смесь для заливки можно купить - такой вариант наиболее практичен. Для самостоятельного приготовления раствора необходима покупка или аренда оборудования. К тому же заводской бетон очень пластичен.
Важно! При заливке бетона необходимо провести уплотнение при помощи глубинного погружного вибратора.
Когда бетон залит - проверяют горизонтальное положение швеллера и при необходимости выравнивают его еще раз.
Свайный фундамент
Бетонный фундамент очень массивен и требует больших средств и много времени. Если вы хотите сэкономить, то лучше выбрать свайный фундамент. Конструкция представлена винтовыми сваями с диаметром до 10 см и длиной от полутора метров. Число свай зависит от размера забора. Для конструкций от 4 до 6 метров достаточно 3 свай. Если четырехметровый забор имеет опорный столб, то достаточно и двух свай.
Установка опор для такой конструкции очень проста. Первую сваю вкапывают противоположно от движущейся части ворот, вторую перед фундаментом, а третью - у конца основания. Стандартный шаг для опор с диаметром до 10 см - 2,5- 3 метра.
Перед монтажом свайной конструкции стоит узнать ее преимущества:
- Выдерживают очень большой вес. На сваи можно установить конструкцию до 18 т.
- Долгий срок службы. Высокие эксплуатационные характеристики свай сохраняются при установке в любом грунте и в любое время года.
- Низкая стоимость установки и материала. Такой фундамент обойдется минимум в 2 раза дешевле бетонного.
- Простое обслуживание. Даже если коррозия или механический удар повредит сваю ее очень легко заменить.
- Быстрая установка. Работы по монтажу свайного фундамента можно выполнить за пару дней, не считая высыхания цемента.
- Возможность установки в любое время года. В отличие от бетонного фундамента, металлические опоры можно монтировать даже зимой.
- Даже если вы планируете в будущем обустроить бетонный фундамент под забор, свайный можно использовать в качестве временного. Это крайне удобно, если вы хотите сэкономить.
Обратите внимание! На подвижных грунтах рекомендуют выполнять заливку швеллера свай железобетоном.
Установка свай выполняется с соблюдением следующих этапов:
- Копаются ямы на 3- 5 см меньше диаметра лопасти сваи. Глубина ямы для метровой опоры - 40 см.

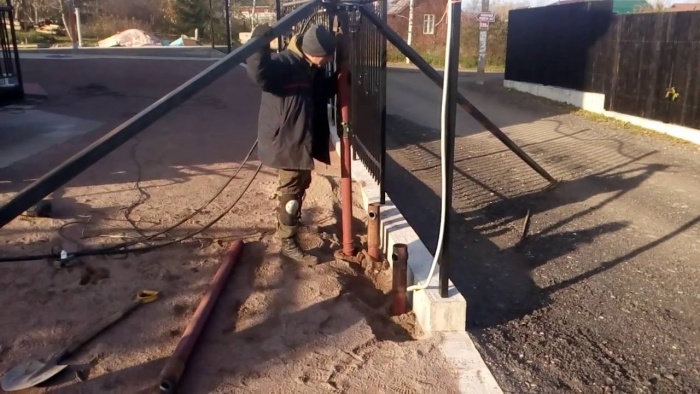

- Сваи поочередно вкручивают в грунт. Для облегчения этих работ необходима помощь еще одного человека.
- После вкручивания свай, их верх обрезают и заливают раствором из цемента и песка полую часть опоры. Такой прием значительно продлевает срок службы опор.
- Для создания фундамента к опорам приваривают швеллер, а канаву заливают раствором.
Важно! Для защиты металлических частей от износа сварочные швы обрабатывают антикоррозийным средством.
Существенно экономят место при въезде на участок. Кроме того, она более надёжны по сравнению с другими видами ворот. Монтаж откатных ворот производится на любую ширину проезда, а главное, что нужно помнить перед тем, как начать работы по монтажу – фундамент должен быть подготовлен к откатным воротам, иначе поломок в будущем не избежать.
Откатные ворота открываются как с помощью автоматики, так и ручным способом. Если вы склоняетесь к установке автоматических откатных ворот, вам нужно особенно строго следить за подготовкой фундамента к установке откатных ворот, так как именно автоматика наиболее часто даёт сбой в работе, если фундамент теряет свои свойства и меняет положение ворот. Установка автоматических откатных ворот всегда ведётся только на определённый фундамент, укладывающийся с соблюдением особых правил. Фундаментом в таком случае будет являться очень ровная и прочная конструкция. Именно показатели прочности и ровности определяют срок бесперебойной работы ворот в будущем, а стало быть – и экономию на их обслуживании.
С чего начать подготовку фундамента для откатных ворот?
Первым делом стоит выбрать место для траншеи фундамента, на который будут устанавливаться откатные ворота, и рассчитать её габариты. Глубина траншеи должна быть на 30 см больше глубины промерзания грунта. От глубины фундамента зависит и его ширина, ведь только при соблюдении правильных пропорций удастся создать конструкцию, которая не создаст проблем в будущем. Затем вам предстоит изготовление и установка закладной детали – конструкции из швеллеров, выполненных из металла и имеющих П-образную форму. При этом боковые полки швеллера должны максимально прилегать к столбу опоры. Кроме того, понадобятся арматурные прутья для повышения прочностных характеристик фундамента.
После того, как все расчёты по фундаменту будут произведены, а закладная деталь – правильно установлена, можно приступать к замешиванию бетонного раствора для фундамента.
Фундаментные работы при подготовке к установке откатных ворот
Перед заливкой фундамента удостоверьтесь, что у вас имеются все необходимые чертежи будущей конструкции ворот – это поможет не ошибиться в создании правильного фундамента для ваших параметров ворот.
Главной задачей фундамента является закрепление консольных блоков – прямоугольных конструктивных элементов, удерживающих всю конструкцию ворот. Армированный консольный блок устанавливается в грунт.
Установка фундамента начинается с внутренней стороны забора.
Длина фундамента не должна быть меньше ширины проёма, который будут закрывать откатные ворота
Какие инструменты и материалы понадобятся для создания фундамента под откатные ворота?
- Ломы, лопаты – для сооружения траншеи;
- Измерительная рулетка, уровень;
- Арматурные прутья и проволока либо сварочный аппарат, чтобы собрать каркас;
- Опорный швеллер – для закрепления консольных блоков и монтажа электропривода для откатных ворот;
- Деревянные бруски – для опалубки;
- Молоток, ножовка, уголок – для сооружения опалубки;
- Бетономешалка – по возможности, это поможет сократить время, затраченное на создание фундамента.
Этапы фундаментных работ для откатных ворот
После проведения расчётов можно приступать к созданию фундамента.
- Выкапываем траншею, соответствующую размерам, вычисленным в процессе проведения расчётов.
- Сооружаем каркас из арматуры. Прутья можно связать с помощью проволоки либо приварить друг к другу. Главное, чтобы каркас был прочным.
- Укладываем каркас горизонтально так, чтобы верхняя его часть располагалась на 11-12 см ниже уровня поверхности грунта.
- Заготавливаем цементный раствор. Смешиваем 2 ведра цемента с 6 вёдрами песка.
- Заливаем фундамент. Для начала заполнить стоит 1/3 часть объёма. При заливке строго следите за тем, чтобы арматурный каркас не смещался, так как это повлияет на дальнейшую работу конструкции.
- Устанавливаем поперечные швеллеры в арматурный каркас. На этом этапе нужно обязательно выровнять швеллеры по горизонтали и вертикали, затем залить бетонным раствором. Уровень фундамента должен быть выше швеллеров на 7 см.
Цементный раствор не должен быть густым. Для прочности в него можно добавить два ведра щебня
Время застывания цемента – 6-13 дней, в зависимости от качества раствора, времени года, погодных условий.

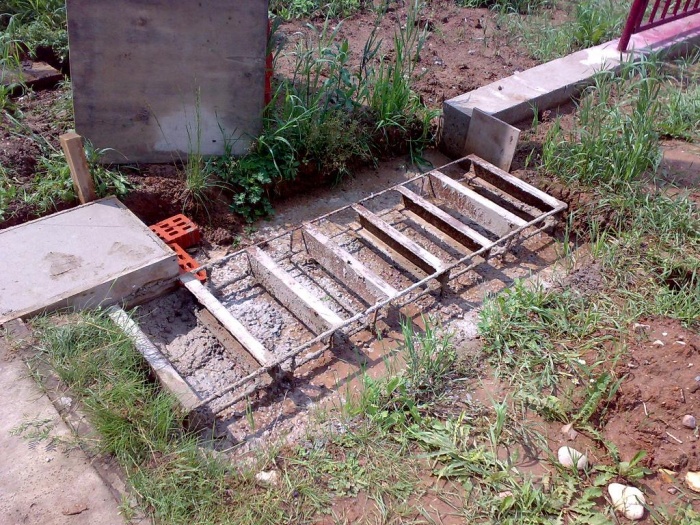

В итоге вы получаете фундамент, укреплённый тремя поперечными швеллерами, достаточно крепкий, чтобы выдержать интенсивное использование откатных ворот и проезд техники. После этого можно смело приступать к монтажу автоматических откатных ворот.
Многие компании, занимающиеся монтажом и обслуживанием воротных системам, предлагают своим клиентам установку откатных ворот под ключ, однако в эту услугу не входит подготовка фундамента. Этим процессом должны заниматься непосредственно хозяева участка – самостоятельно или с привлечением строительной организации. Помните, что поломки, связанные с оседанием или сползанием грунта под откатными воротами, порой достаточно дорого решаются, и легче предупредить их, чем разбираться с последствиями.
Откатные ворота – это неотъемлемая часть системы ограждения земельного участка. Ворота этого типа предназначены для контроля над проходом людей и проездом автомобильного транспорта на территорию приусадебного участка.
Эти ворота можно смело назвать самыми простыми, надежными и практичными. Откатные ворота – это довольно простая конструкция. Ее эксплуатируют и быту, и на производстве.
Для откатных ворот применяют два типа фундамента – ленточный или столбчатый с ростверком. В качестве ростверка применяют мелкозаглубленную ленту. Эти фундаменты для откатных ворот представляют собой монолиты. Но есть вариант, когда вместо монолитных столбов применяют винтовые сваи.
При выборе той или иной конструкции необходимо руководствоваться типом грунта, который расположен вместе установки ворот.
Ленточный фундамент
Он представляет собой обыкновенную траншею шириной 600 мм. Глубина должна превышать уровень промерзания на 200 – 300 мм. Скорее все ее надо копать обыкновенной штыковой лопаты и затем подровнять дно и стены.
Свайный фундамент
С этой конструкцией дело обстоит несколько сложнее. При проектировании необходимо правильно рассчитать количество столбов и межосевое расстояни.
Но, в обоих случаях, внешне, при выполнении обоих типов фундаментов под откатные ворота
– это будет прямой отрезок, который будет равен ширине проема ворот.
Длина фундамента зависит от конструкции устанавливаемых откатных ворот. По сути, ворота это рельсовая конструкция в состав, которой входят ролики, перемещающиеся по металлическому профилю. Если в конструкции ворот предусмотрено использование электрического привода, то фундамент должен быть выполнен в половину проема ворот.
Изготовление металлического каркаса
Для изготовления П-образного металлического каркаса необходимо использовать арматурный пруток диаметром 12 – 16 мм, это определяет модель устанавливаемых ворот. Расстояние между вертикально установленными прутками лежит в пределах 200 мм, оно зависит от размеров котлована. Прутки арматуры приваривают к полкам швеллера No20. После этого, вертикально установленные прутья должны быть связаны между собой при помощи арматуры. При установке необходимо обратить внимание, на то, верхняя часть (полка швеллера) должна быть установлена строго горизонтально. Поэтому при исполнении работ должен быть использован строительный уровень.
Подготовительный этап
Как правило, работы по возведению любого фундамента для ворот начинают с разметки местности, на которой он будет установлен. Фундамент для ворот этого типа – это площадка, длина которой составляет половину длины проема портала. Типовой проем имеет размер 4 метра. То есть необходимо разметить площадку длиной порядка 2 метров и шириной 0,5-0,7 метра. Фундаментную опору сооружают изнутри немного в стороне от проезда. Если створка открывается в правую сторону, то и фундамент располагают с той же стороны. Разметку выполняют с помощью колышков и шнура. Задача этой операции заключается в создании строгого прямоугольника, указанных размеров.
Подготовка инструмента и материалов
При подготовке, необходимо собрать инструмент, в частности, потребуется:
- Бетономешалка с ручным или электрическим приводом;
- Сварочный аппарат со сварочным током порядка 160 – 200 А;
- Шанцевый инструмент – лом, лопаты и пр.;
- Мерительный инструмент – строительный отвес, уровень, рулетка.
Кроме перечисленного выше инструмента будут необходимые материалы:
- Просеянный, желательно речной песок;
- Гравий или щебень малой фракции.
- Цемент марки М400 (М500).
- Арматура диаметром 12 – 16 мм.
- Швеллеры No 16 и No 20.
Земляные работы
По окончании разметки начинают извлечение грунта для подготовки траншеи. Котлован может иметь глубину от 1,2 – 1,8 метров. Окончательная глубина станет понятна, когда будет уточнен уровень промерзания грунта в районе, где происходит обустройство фундамента для откатных ворот.
Существуют модели, рассчитанные на ямы заданных параметров, глубина которых лежит в диапазоне от 1,2 до1,5 м, а ширина в пределах 0,5 м. Финишная длина, отражена в руководящих документах на поставленные ворота. В принципе в руководящей документации, должны быть указаны размер траншеи и приложена схема размещения основания относительно конструкции ворот.
Готовый котлован служит основанием для сборки несущей рамы, которая будет расположена под полотном откатных ворот. На дне вырытой ямы необходимо уложить песчано-гравийную или песчано-щебеночную смесь. После того, как она будет промыта и уплотнена, ее высота должна составлять 100 – 150 мм.
Монтаж закладной
Для откатных ворот, которые используются на территории загородного дома, допустимо использовать швеллер No 16 или No 20 и связанный с помощью электрической сварки с ним каркас. Каркас будет выступать в качестве основания для приварки роликов установки автоматических устройств, входящие в комплект поставки. Если, под руками нет швеллера, то допустимо использовать другой металлопрокат, например, уголок 100х100 или сваренные между собой швеллеры NoNo 8 – 10.
Во время работы надо помнить о том, что – швеллер No 20 необходимо уложить вплотную к основному (опорному) столбу. Швеллер No16 укладывают на расстоянии 50 мм от опоры. Перед тем как залить бетон в яму необходимо усилить П-образную раму и связать ее стальными прутками. Размеры каркаса должны иметь чуть меньшие размеры чем котлован. Первую опору устанавливают вровень со столбом, который ограничивает проем ворот.
Заливка фундамента
Изготовление бетонного раствора
Раствор, заливаемый в фундамент под откатные ворота, можно приобрести на заводе ЖБИ или изготовить непосредственно на строительной площадке, это не сложно, особенно если под руками есть бетономешалка.
Бетон изготавливают по следующей рецептуре:
- 4 мешка цемента;
- 0,5 кубических метра песка;
- 0,3 кубических метра щебня мелкой фракции или гравия.
Непосредственно перед заливкой П-образную конструкцию монтируют в уже подготовленный котлован. После того, как она установлена на место необходимо верхнюю полку выставить по горизонтали. Для этого и нужен строительный уровень, кстати, допустимо использовать лазерный прибор или ватерпас.. Неверный монтаж закладной детали приводит к тому, что створка будут закрываться или открываться с перебоями. После монтажа закладной можно приступать к заполнению ямы бетоном.
Бетон в заливают в несколько заходов, послойно. То есть заливают первый слой и утрамбовывают. Для этого применяют вибрационный трамбовщик, если его нет под руками, то для этой операции нужно использовать арматурные прутки. То есть арматуру погружают на максимально допустимую глубину и вытаскивают обратно. Таким образом, происходит удаление воздуха из залитого бетона и он постепенно уплотняется. После того, как один слой схватился, то можно заливать второй и так далее. При выполнении заливки необходимо отслеживать, что бы поверхность закладной детали оставалась чистой.
После того, как фундамент откатных ворот залит, начинается технологический перерыв, как минимум он должен продлиться от 2 до 5 суток. В зимнее время этот срок должен быть увеличен. Но на самом деле оптимальный срок, который во время которого бетонная смесь набирает полную прочность необходимо выдержать 28 – 30 суток.
Выполняя работы по устройству фундаментной опоры для ворот этого типа, желательно иметь представление как они работают, и какое значение фундамента.
В качестве запирающего элемента используется сварная рама, установленная на обрезиненные стальные ролики. В зависимости от исполнения, эта рама может обладать значительным весом. При открывании/закрывании эта рама, иногда ее называют полотном, перемещается по металлической направляющей. Некоторые, горячие головы, в целях экономии, просто на грунт укладывают направляющую. В результате, рано или поздно направляющая проседает и полотно, начинает перекашиваться, а это приводит к перекосу и нестабильной работе всей конструкции откатных ворот.
Именно поэтому, при установке ворот особое внимание уделяют качеству используемых материалов и выполняемых работ по обустройству фундамента для откатных ворот. Неправильно, выполненный фундамент, рано или поздно, приведет к тому, что придется его переделывать.
Видео по теме фундамент для откатных ворот
1 фундамент под ворота
Сегодня большой популярностью среди застройщиков пользуются откатные ворота. Конструкцией такой системы предусмотрено наличие специального фундамента и закладной. Это связано с большой парусностью полотна таких ворот, особенно при сильных ветрах.
Поэтому необходимо соорудить фундамент под откатные ворота длиной 4 метра для того, чтобы обеспечить всей конструкции достаточную устойчивость и прочность.
Технология сооружения фундамента
Процесс установки таких ворот предполагает сооружение надежного основания. В зависимости от состава грунта, выбирается тип фундамента. Наиболее распространенным способом создания прочной основы раздвижной системе является бетонирование под опоры ее конструкции.
Технологией предусмотрены следующие строительные этапы:
- Разметка участка;
- Земляные работы;
- Монтаж армирующего каркаса;
- Установка закладной;
- Бетонирование.
Все строительные работы должны проводиться в соответствие с разработанным проектом, предусматривающим использование определенных материалов и оборудования. Перед началом сооружения такой конструкции тщательно изучается состав грунта на участке.
Подготовительный этап
Профессиональные строители утверждают, что устойчивость откатных ворот и длительный срок их службы напрямую зависит от надежной и прочной бетонной основы. Она должна сооружаться по всем нормам, выдерживая технологические требования.
Правильно устроенный фундамент способен обеспечить всем механизмам бесперебойную и длительную эксплуатацию. Более тяжелой конструкции должна соответствовать более мощная «подушка».
Вначале производится разметка земельного участка, согласно плану.
Для устройства фундамента под откатные ворота длиной 4 метра необходима площадка размером половины проема такого портала. Соответственно, для четырехметрового проема нужно обеспечить участок под основание длиной приблизительно 2 м. Его ширину обычно делают 0,5 м. Размечается площадка под котлован с внутренней стороны ворот в стороне от проезда.
На практике, бетонное основание располагается с той стороны проема, в которую будет открываться створка ворот.
Разметка участка производится при помощи колышек, веревки или проволоки. Необходимо обеспечить прямые углы, проверить которые можно при помощи строительного угольника с длиной сторон не меньше 1 метра. Колышки вбиваются по углам, после чего натягивается веревка.
Этап земляных работ
После проведения разметки площадки приступают к выкапыванию котлована, глубина которого обычно выполняется в пределах 1,7 м, в зависимости от уровня промерзания почвы. Такие параметры определяются средними показателями климатических условий региона. Они обычно указаны в документах по строительной геофизике и климатологии.
Стандартные модели ворот такого типа рассчитаны на определенный размер котлована, минимальная глубина которого составляет 1,5 м при ширине 0,5 м.
Выкапывание ямы под фундамент можно производить как вручную, так и с применением специальной техники. Учитывая небольшие размеры котлована, такие работы лучше всего выполнять без привлечения технических средств.
Важно! Формирование такого котлована требует аккуратности и соблюдения точных размеров, что вполне возможно при использовании традиционного ручного инструмента.
На дно выкопанного котлована, который является основой для установки силовой рамы под конструкцию сдвижных ворот, укладывается подушка, состоящая из слоя гравия и песка. Ее толщина обычно составляет от 10 до 18 см. Также производятся работы по уплотнению равномерно уложенной подушки с тем, чтобы исключить вероятность проседания будущего основания.
Монтаж закладной
На практике, в качестве опоры для лучше использовать швеллер, к которому приваривается каркас из арматуры. Такой элемент будет основой для роликового механизма и автоматики.
Монтаж закладной выполняется в несколько этапов, а именно:
- Отрезание швеллера определенной длины;
- Отрезание стоек из металлического профиля;
- Приваривание к швеллеру перпендикулярных элементов из профильной трубы;
- Обвязка закладной металлическим каркасом из прутьев;
- Проверка конструкции на соблюдение перпендикулярности и горизонтальности балки.
Закладная является наиболее важным элементом фундамента ворот откатного типа, поэтому ее монтаж производится с четким соблюдением всех размеров и уровней. После монтажа такой конструкции нужно установить опалубку в вырытом под нее котловане.
Установка закладной и ее заливка бетоном
Главным условием таких работ является обеспечение верхней плоскости несущего швеллера нулевого уровня, которым считается поверхность дорожного покрытия в области обустраиваемого проема с внутренней стороны. Вся конструкция закладной опускается в оснащенный опалубкой котлован швеллером вверх.
Важно! Выставляя закладную в котловане, ее горизонтальность обязательно проверяется при помощи длинного строительного уровня.
Надежный фундамент под откатные ворота длиной 4 метра обеспечивается правильно смонтированной конструкцией закладной и ее установкой в котловане с четким соблюдением горизонтальности уровней.
Выравнивание такой металлической основы в яме производится при помощи распорок из бруса или прутьев. После успешной установки закладной производится заливка котлована бетонной смесью.
Можно изготовить самостоятельно либо заказать на профильном предприятии. Второй вариант более подходящий, поскольку изготовленная в заводских условиях смесь более однородна и эластична. Заливая раствор в котлован, необходимо производить его уплотнение, используя вибрационное устройство.
Видео-инструкция:
После заливки бетона следует еще раз проверить уровень несущего швеллера.
