Как самому класть печь. Как построить печь для дома своими руками – чертежи и полезные рекомендации. Варочная поверхность своими руками

Когда-то классические печи из кирпича для дома были обязательным его атрибутом и единственным способом отопления. Профессиональные печники были востребованы и уважаемы. На сегодняшний день существует множество новых средств для отопления помещений, которые работают от разных источников энергии, начиная с твердого топлива, заканчивая электричеством. Однако хорошие печники остаются востребованы и запрос в сети «кирпичные печи для дома чертежи с порядовками» остается частым.

Некоторые строят печи для бани, для дачи или просто по причине отдаленности жилья, из-за чего отсутствует альтернатива. Разные виды печей могут выполнять отопительную функцию, на некоторых моделях можно готовить традиционные блюда. Одни большие по размерам, другие компактные и быстровозводимые. Некоторые планируют до постройки дома, а другие необходимо вписать уже в существующее помещение. Печи заказывают или делают своими руками с целью экономии, другие возводят для наполнения декора. В любом случае, все подобное оборудование должно возводиться из качественных и подходящих материалов, в соответствии с существующим СНиПом. В просторах интернета можно найти любые чертежи с порядовками, но нужно понимать, что возвести печь для дома своими руками будет не так уж просто.

Почему кирпичная печь остается конкурентоспособной, возводится все больше, так много достоинств?

Казалось бы, сегодня существует множество альтернатив для отопления, которые значительно удобнее в эксплуатации, а по сообщениям производителей, имеют больший КПД (коэффициент полезного действия). Но почему кирпичные до сих пор востребованы в некоторых районах или зданиях. Одна из причин — печка из кирпича «дышит».

Это означает, что при прогревании печи происходит выделение влаги из основания конструкции. При остывании, влага впитывается обратно. Благодаря этому, она удерживает нормальный показатель точки росы в помещении. Именно этот показатель указывает на то, что «в доме поддерживается уютная атмосфера».

Способность кирпичной печи «дышать» не только положительно сказывается на здоровье человека, но и позволят ощутить комфорт даже не бытовом уровне. При теплотехническом расчете дома, показатели температуры в отопительный сезон устанавливаются в пределах 18-20 по Цельсию. Влажность воздуха при этом должна быть оптимальной для здоровья. Печь для дома обеспечивает оптимальную влажность воздуха, при температуре прогрева около 16 градусов по Цельсию. При такой температуре, человек не чувствует дискомфорта, одежда, постельное белье остаются сухими. При этом, в панельных домах, при использовании централизованного водяного отопления, даже при температуре 18 градусов по Цельсию, может ощущаться чрезмерная влажность воздуха.

Для водяного отопления оптимальным разбросом температур будет 20-23 по Цельсию. А для электроотопления с инфракрасными излучателями температура должна быть еще выше (т.к. они сильно высушивают воздух). Получается, что кирпичная печь с показателем КПД около 50%, будет выгоднее, с точки зрения экономии, чем современные системы, с показателями в 60-80%. Таким образом, экономия будет более значительной, ведь потеря домом тепла зависит от разницы температур внутри и снаружи помещения.

Выбор размера поверхности печи

Прежде чем приступить к постройке, необходимо выбрать тип и модель будущей конструкции. Основными критериями для выбора будет не ее внешний вид и простота возведения, а теплоотдача (способность обогреть необходимую площадь).

Выбирая место ее размещения, следует знать, что боковые поверхности печи обладают наибольшей теплоотдачей. Этот фактор определяющий при выборе места.

Разным моделям присущи разнообразные формы:

Прямоугольные;
В виде буквы Т;
С лежанкой или кухонным оборудованием для приготовления пищи.

Они могут выполнять функции отопительного прибора для жилых комнат, или быть разделителем пространства.

Для малой домовой площади не стоит выбирать слишком массивные конструкции, даже если у них будет широкий набор функций, они будут занимать слишком много места и отдавать чрезмерно много тепла. Для прогрева всей печи нужно много топлива, при этом теплоотдача будет слишком велика.

Важное значение имеет и расположение печи, относительно жилых комнат, а также критерием является утепление всего дома.

Таблица размеров печи, с учетом площади помещения

Строение печи для дома, печей для дома классической схемы

Печь состоит из 3-х основных частей. Тело печи, фундамент и дымоход, выходящий на крышу.

Схема печи пример:

Печь состоит из:

Основания- фундамент;
Гидроизоляционный материал;
Шанцы. Представляют собой отверстия, их делают что ты создать обогрев нижней части помещения. Они выполняет функцию «ножек» в конструкции;
Поддувало;
Отверстие воздушного канала, способствует прогреву помещения по всей высоте;
Дверца для поддувала;
Решетка колосник;
Дверца растопочной части;
Топочная часть;
Свод топочная части;
«Хайло» (Иногда хайлом называют именно вертикальную часть топки с соплом);
Дверца для прочистки;
Перевал душника;
Душник;
Задвижки, регулирующие направление хода;
Конвекторный канал;
Задвижка, перекрывающая дымоход после нагрева печи. Закрывают после протопки, что бы печь не остывала.
Дверца выхода душника;
Дымоходное отверстие;
Перекрышка (верхняя часть печи);
Разделка дымохода под перекрытие;
Перекрытие;
Печная труба на крыше (выдра или распушка).

Фундамент

Фундамент для печи делается отдельно от общего фундамента дома. Используют обычный железобетонный ленточный фундамент. На него укладывают изоляцию в несколько слоев рубероида, а сверху них лист асбеста. Асбест накрывают железным листом (лучше всего чугунным, но это очень дорого, подойдет обычный кровельный металл), а сверху накрывают войлоком. Подстилку из войлока предварительно смачивают, укладывают на фундамент и дают просохнуть. Только после этого начинают кладку. Сама по себе, подстилка нужна для того, чтобы фундамент не забирал на себя всю тепловую энергию печи. Простыми словами «что бы тепло в землю не уходило».

Основание кладки

Основание кладки выполняют в косую штриховку из простого красного кирпича, на цементно-песчаный раствор. Эта часть находится под топкой и не будет испытывать высоких тепловых нагрузок. Топочную часть выкладывают из красного керамического кирпича, в сочетании с огнеупорным (шамотным) материалом. В качестве используют глиняную смесь с песком (иногда с добавлением шамота).

Лист металла и асбеста укладывают перед дверцей поддувала. Толщина асбестового слоя должна быть около 5 мм. Его края должны закладываться в кладки печей. Вынос металлического листа не менее 250 мм. Края подворачивают, подбивая к полу.

В отличие от цементно-песчаного раствора, смесь из глины и песка высыхает, а не схватывается. Поэтому, при постоянно действии влаги (особенно в зимний период), раствор размокает. По этой причине, некоторую часть печи, не испытывающую высокие температуры (до 300 градусов по Цельсию), кладут на цементно-песчаный раствор. Применяют портландцемент марки 400 и кварцевый карьерный песок.

Чтобы обеспечить скопление сажи в нижней части каналов, края переходов делают округленного вида. Каждый новый канал должен быть больше по высоте, чем первый (нижний переход). Из нижних каналов гораздо проще вычищать сажу.

Дымоход

Выкладывается из красного керамического кирпича и обычного цементно-песчаного раствора. Такой кирпич дешевле, чем шамотный, а раствор значительно крепче. Нельзя забывать и про разделку дымохода внутри квартиры (в перекрытиях). Разделка выполняет противопожарные функции. Толстый слой кирпичей медленней прогревается, в случае возгорания сажи, и тем самым отдает на перекрытие меньше тепловой нагрузки.

Верхняя труба дымохода (выдра), которая находится над крышей, выполняет декоративные функции, является бортиком для стекания осадков. От высоты трубы, будет завесить тяга в печи.

Место для печи в доме

От места установки печи будет зависеть ее эффективная работа. Лучшим расположением будет пересечение всех стен в доме. При не большей площади, можно будет эффективно обогреть все пространство. Чем ближе будет находиться печь к выходу, тем лучше. Нагреты воздух будет препятствовать попаданью холодного воздуха с наружи. К тому же, в таком случае будет проще доставлять топливо для топки.

Факторы, которые нужно учитывать:

Конструкция должна быть установлена так, чтобы можно было добраться до всех боковых частей. Это нужно, для правильной эксплуатации и возможности полноценной чистки.
Печь не должна быть часть общего фундамента дома, так как ее фундамент будет испытывать совершенно другие типа нагрузок.
Расположение должно быть таким, чтобы труба дымохода не упиралась в балки перекрытия. Это нужно рассчитать при строительстве дома или же при укладке фундамента к печи.
Перед дверцей топочной части должен находится напольный настил, выдерживающий возгорания. (лист металла или керамическая плитка), для предотвращения случайных возгораний.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича. Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения. Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться.

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

Цемента;
Извести;
Глины;
Шамота.

Характеризуется своей пластичностью. Его используют в местах, испытывающих высокие температурные нагрузки. Такой раствор дешевый по цене. Глину легко можно найти практически на любом земельном участке, предварительно очистив ее. Он выдерживает температуры до 1100 градусов по Цельсию. Такая смесь высыхает под действием высокой температуры, но намокает при действии влаги. Кладку печи всегда можно разобрать и собрать заново. Но класть фундамент на такой раствор нельзя.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

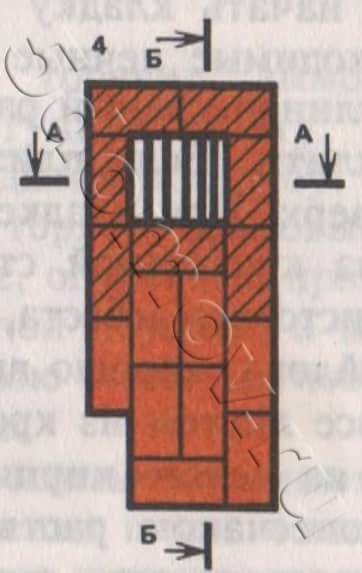

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

А) подпечная часть;
Б) ниша;
В) шесток;
Г) горн;
Д) душниковая часть;
Е) щит;
Ж) задвижка;
З) труба дымохода;
И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Видео

В предлагаемом видео можно увидеть порядовку отопительной печи:

Поздней осенью и ранней весной на даче не хватает комфорта – в домике становится сыро и прохладно. Проблему можно решить электрическим обогревателем, но в загородном жилище лучше отдать предпочтение традиционному дровяному очагу. Тепло от печки или камина согревает не только тело, но и душу, наполняя комнату особым ароматом и уютом. Чтобы построить мини-печь своими руками, не нужно больших затрат – себестоимость самодельного агрегата обойдется намного дешевле готовых устройств.

Отопительно-варочная дачная печь: с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

Схема конструкции и материалы

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

Внешний вид и устройство печи

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растрескивается. Стенки мини-печи для дачного домика выкладывают красным кирпичом.

Расход материалов:

керамический кирпич – 170 штук;
огнеупорный кладочный раствор – 35–40 литров;
дверка для топки размером 23*25 см;
поддувальная дверца (13*14 см);
прочистная дверца (13*9 см);
колосниковая решетка (25*18 см);
задвижка (12*34 см);
стальной лист;
стальная проволока – около 2,5 м;
рубероид для гидроизоляции.

Схема кладки и чертеж духовки

Первый ряд, как и всегда, выкладывают без раствора. На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

Укладку пятого ряда начинают с установки топочной дверцы. Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее следуют согласно схеме: формируют духовой шкаф, дымовой канал, трубу.

Печь-малышка с кухонной плитой и духовкой

Еще одна мини-печь для дачи имеет размеры в основании всего лишь 51*64 см, при этом глубина топки составляет 50 см. Модель отлично подходит для дачного жилища или летней кухни. В качестве топлива можно использовать дрова, уголь, торф, брикеты.

Особенности конструкции и материалы

Несмотря на малые габариты, компактная печка достаточно функциональна и оснащена варочной плитой и духовкой, что позволяет использовать ее не только для обогрева помещения, но и для хозяйских нужд. Согласно отзывам тех, кто уже построил у себя на даче эту помощницу, чайник на плите закипает буквально за минуты.

Компактность удалось сохранить благодаря вертикальному размещению всех элементов. Дымоход имеет сечение в один кирпич. Отработанные газы проходят через каналы, расположенные за варочной камерой, затем поступают в горизонтальный дымоход, обходят с обеих сторон духовку и уходят в трубу.

Схема мини-печи для дачного домика или летней кухни

Для строительства потребуются материалы:

красный кирпич – 220 штук;
кладочный раствор из глины или готовый – около 50 литров;
колосниковая решетка;
стальной лист (предтопочный) размером 50*70 см;
стальная полоса толщиной 4 мм с параметрами 350*25 см;
лист шифера 51*30 см;
задвижка – 2 штуки;
дверца для топки;
3 прочистных дверцы;
поддувальная дверца;
духовка (32*38*42 см);
плита (38*35 см) с одной конфоркой.

Порядок кладки

Первый ряд мини-печи из кирпича укладывают без раствора. После второго ряда устанавливают поддувальную дверцу, кладут следующий ряд и начинают формировать топку. Колосниковую решетку укладывают без раствора. На порядовой схеме четко видно, где и как следует установить дверцы, плиту, духовой шкаф и задвижки.

Для защиты керамического кирпича от огня проводят футеровку – отдельным рядом укладывают шамотный огнеупорный кирпич. Важно помнить, что разные виды кирпича нельзя перевязывать друг с другом – они имеют различную температуру расширения. Пренебрежение этим правилом ведет к трещинам.

Вариант для начинающих печников: печь с чугунной топкой

Кирпичная мини-печь может быть построена своими руками на основе готовой чугунной топки. Чугунные топливники отличаются долговечностью – они не трескаются и не прогорают. Такой вариант больше подходит для новичков, так как в конструкции уже предусмотрены все основные элементы. Комбинированная печь быстро разогревается и долго остывает, за счет чего существенно повышается КПД очага. При желании можно выбрать очаг каминного типа с огнеупорной стеклянной дверцей – такая модель не только обогреет, но и украсит помещение.

Перед началом работы готовят прочное и ровное основание. Для этого можно залить небольшой бетонный подиум. Обкладку чугунной топки делают в полкирпича, оставляя между стенками и облицовкой воздушную подушку толщиной от 1 до 10 см. Дополнительно необходимо предусмотреть небольшие вентиляционные отверстия в нижней части постройки – они обеспечат выход нагретого воздуха и улучшат теплоотдачу.

Пример облицовки чугунной топки

Начинать строить мини-печь своими руками можно только при твердой уверенности в своих знаниях и умениях. Любые сомнения – веская причина отложить самостоятельную работу и доверить строительство профессиональному печнику.

Видео: кладка небольшой дачной печи своими руками

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Чтобы узнать, как сложить , нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и . Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет т ребоваться от нее .

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения - в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты .

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» — это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой емкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный — это «козелок» . Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности , в качестве лестниц.

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка , изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок — поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров — для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую чертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева — для замешивания и растирки раствора .

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент , щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Подготовка места для возведения печки

Обычно фундамент дл я печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

В открывшемся грунте копается котлован, глубиной в 400— 500 мм.
На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ÷ 120 мм
Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

Кладка насухо

Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
Производя этот процесс вн имательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами — оно при основной кладке будет заполняться раствором, образуя швы.
После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем . Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
Уложив два - три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

Удобная, универсальная и достаточно компактная печь-«шведка»

Можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит , при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы — с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

Итак, с первого ряда начинается формирование поддувальной камеры.
На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.

С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
На пятом ряду укладывается колосниковая решетка .

Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также , если это необходимо, подпорка ставится и с лицевой стороны дверцы.

На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
С двенадцатого по шестнадцатый ряд выводится варочная камера.
На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
На 22- ом ряду дверца камеры перекрывается кладкой.
На 23-ем ряду камера перекрывается полностью, а в ее конце оставляется отверстие, которое продолжит дымоотводный канал.
На 24- ом ряду металлическими полосками перекрывают сушильную нишу.
На 25- ом устанавливают дверцу камеры очистки.
На 27- ом дверцу перекрывают кладкой.
На 28- ом перекрывается полностью вся камера.
На 30- ом ряду, на дымоотводные каналыустанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее вставляется задвижка.

С 31-ого по 35- ый ряд выкладывается отрезок .
С 35-ого по 38-ой начинается сооружение распушки трубы.
Далее, идет кладка трубы, которая уже имеет свою собственную нумерацию. С первого по 26-ой ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
На третьем ряду ставят еще одну дверцу на очистную камеру.
На 27- ом ряду ставят еще одну задвижку дымохода.
На 29- ом делают расширение трубы на один ряд, а на 30- ом ее приводят в начальную форму.
Начиная с 31-ого ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее необходимо изолировать от него него рючими материалами — это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое проходит т руба, после постройки обязательно закрывается гидроизоляционным материалом, который накладывается как на трубу, так и на кровлю.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

На место, куда он будет установлен, сначала монтируют металлические уголки — они станут надежными опорами для шкафа.

Далее, духовку оборачивают асбестовым шнуром, — этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.

Видео: технология кладки эффективной печи с духовым шкафом

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях — размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

Другой вариант установки этого водогрейного элемента — это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит , увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее — какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи — это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

Проблема отопления дачных и загородных домов связана с отсутствием центральной подачи теплоносителя и газа. Многие уже успели разочароваться в металлических буржуйках, а вот маленькая печь из кирпича - своими руками построенная - дарит уют и тепло, которые не могут не радовать.

Печи из кирпича для дачных домов

Преимущества

В последние два-три десятилетия современные металлические печи заняли бесспорную монополию в индивидуальном строительстве. Это вызвано целым рядом факторов:

Сравнительная дешевизна по сравнению с ;
Простота монтажа и установки;
Сжатые сроки инсталляции отопительного прибора на место конечной эксплуатации;
Заявленные производителем высокие показатели коэффициента полезного действия и экономии дров;
Кажущаяся сложность сооружения кирпичной печи и трудности, связанные с поиском достойного специалиста в этой области, боязнь самостоятельного строительства столь монументального объекта;
Отсутствие необходимости сложных работ с кровлей при установке трубы дымохода;
Относительная компактность, что немаловажно для дачного домика;
Рекламная кампания производителей металлических печей, утверждающая об их бесспорных преимуществах.

Однако стоит владельцу металлического прибора однажды оказаться в помещении, снабженном каменной печью, его взгляды кардинально меняются.

Невозможно отрицать тот факт, что тепло, производимое такой печью несравнимо комфортнее и приятнее. В помещении легко дышать, стоит приятный запах, особая атмосфера и уют.

Также отличается пища, приготовленная в каменной печи. Особенный температурный режим, привкус дыма и эффект духовки придают ей неповторимый вкус и аромат.

Кроме того, существует немало данных о некоторых лечебных свойствах теплового излучения, исходящего именно от , теплой глины, разогретой до 70 – 75 °С. Не будем вдаваться в дебри физики и биологии, отметим сам факт.

Итак, преимущества кирпичной печи, собранные в единый список:

Огромная теплоемкость и инерционность прибора. Достаточно протопить такую печь один раз, и она будет еще долго отдавать тепло в помещение. Даже в сильные морозы количество топок не превышает двух в сутки;
Печь не перегревается с внешней стороны, и обжечься об нее невозможно, что крайне важно для семей с маленькими детьми;
Печь не сушит воздух так, как это делают металлические аналоги;
Тепловое излучение намного мягче, не такое агрессивное и тяжелое, как от стальных и чугунных поверхностей;
Расход дров меньше (спорное мнение, но многие владельцы соглашаются);
Несравненно больший срок эксплуатации;
Самая маленькая кирпичная печь создает больше уюта и комфорта, чем самая крупная металлическая;
С легкостью позволяет нагревать большие объемы воды, а если установить змеевик или регистр, теплая вода будет всегда;
В духовке и топке можно печь большое количество хлеба и других мучных изделий, а также готовить каши и другие блюда;
Даже маленькие кирпичные печки прекрасно смотрятся и украшают интерьер, создают необъяснимый уют и особый антураж в помещении.

Совет! Любой отопительный прибор на дровах - потенциальный источник опасности, так он производит угарный газ. Поэтому не стоит браться за сложные большие печи, а вот маленькая кирпичная печь своими руками - вполне реальный вариант.

Естественно, нет ничего идеального и абсолютного, поэтому необходимо поговорить и о трудностях и недостатках каменных отопительных приборов.

Недостатки

Раз уж мы перечислили достоинства кирпичных печек, давайте будем справедливы и вспомним про недостатки. Мы не проводим рекламную кампанию, поэтому не боимся объективных оценок.

Итак, среди недостатков каменных печей можно перечислить следующие особенности:

Весьма трудоемкое сооружение, особенно для человека, не имеющего опыта в строительстве подобных изделий;
Достаточно затратное мероприятие, особенно если вы привлекаете опытного мастера-печника, цена усилий и навыков этих ребят определенно высока;
Есть риск неудачного строительства, а переделка каменного монолитного сооружения, как вы понимаете, занятие не самое простое;
Опасность эксплуатации неисправной или неправильно построенной печи связана с отравлением угарным газом, которое может привести к весьма печальным последствиям;
Требует больше места в доме, чем металлический аналог, хотя сегодня появляется все больше проектов небольших печек, которые этот недостаток практически нивелируют;
Высокая инерционность связана с достаточно долгим прогревом и растопкой, поэтому для того, чтобы хорошо протопить помещение, может потребоваться несколько часов.

Совет! Если вы используете дачу для редких набегов на день-два в теплое время года, впрочем, и в холодное тоже, тогда вам нет смысла затевать строительство кирпичной печи, так как прогрев займет от трех часов, а тем временем вы уже засобираетесь обратно. Кирпичная печь нужна людям, которые любят загородный отдых и позволяют себе проводить на даче долгие зимние недели.

Вот здесь встает вопрос назначения печи. Очевидно, что печки бывают разные, и по конструкции, и по размерам, и по функциям.

Назначение печей

Еще один важный момент - это правильный выбор конфигурации, конструкции и назначения печки. Раз уж мы говорим о даче, исходить следует из требований временного загородного жилья.

Вообще существует четыре основных вида печей:

Отопительные;
Варочные;
Банные;
Смешанные.

Строго говоря, банные печи можно отнести к специализированному подвиду отопительных приборов. Но не будем углубляться в тонкости классификации, так как занятие это, в общем-то, бесполезное.

Скажем лишь, что для дачи хотелось бы иметь именно смешанный тип – что-то вроде , так как устраивать отдельно обогреватель и плиту нерационально с точки зрения экономии пространства.

Поэтому можно озвучить требования к дачной кирпичной печи исходя из всего вышесказанного:

Простота конструкции, чтобы можно было осилить строительство своими руками;
Компактные размеры, это дача, а не замок или резиденция;
Многофункциональность, то есть печь смешанного типа, с помощью которой можно приготовить еду, разогреть воду и прогреть дом.

Сооружение дачной печи из кирпича

Нам понадобится глиняно-песчаный раствор, строительный кирпич (двойной силикатный кирпич М 150 не подойдет, нужен глиняный), мастерок, ведро, корыто для замешивания, отвес, уровень, асбестовый шнур, шамотный кирпич, дверцы, задвижки и другая печная фурнитура, стальная оцинкованная проволока, молоток с киркой, болгарка с диском по бетону.

Печь займет 0.4 м², при этом вес ее будет незначительный, поэтому можно обойтись без фундамента. Если у вас пол слабый, тогда лучше сделать стяжку под кладку.

Итак, кладка маленькой дачной печки по шагам:

На выбранное для печки место кладем рубероид или пергамин размером 530×780 мм для гидроизоляции;
Сверху насыпаем песок толщиной в один сантиметр и разравниваем;
По схеме №1 (рисунок в начале параграфа) выкладываем первый ряд кирпичей, не скрепляя, и выравниваем его с помощью уровня;

Наносим тонкий слой глиняного раствора. Берем поддувальную дверцу, обматываем двойным слоем асбестового шнура и закрепляем скрученной проволокой.
Выкладываем второй ряд кирпича.

Берем шамотный кирпич и выкладываем третий ряд. После его формирования устанавливаем колосниковую решетку. Соблюдаем зазоры на температурное расширение материалов до 1 см.

Кирпичом, установленным на ребро, выкладываем четвертый ряд. Внутри дымоходного канала делаем подставки для внутренней перегородки. «Вышибные кирпичи» задней стенки кладем без глины с незначительным выступом наружу.
Устанавливаем топочную дверку, обмотанную предварительно асбестом. Крепим скрученной проволокой и временно фиксируем двумя кирпичами: один ставим сзади на попа, другой на него и дверцу сверху.

Выкладываем пятый ряд плашмя по контуру четвертого, а шестой на ребро. Дымоходные стенки затираем мокрой тряпкой.

Седьмой ряд кладем плашмя из трехчетверок (3/4 от целого кирпича отрезаем болгаркой) для связки с восьмым рядом. Задняя стенка опять на ребро.

Восьмым рядом закрываем топочную дверцу двумя кирпичами над ней. Над топкой устанавливаем скошенный кирпич для центровки пламени под конфорку.

Девятый ряд кладем со смещением назад (небольшим) для поддержания открытой дверцы. Перед кладкой выкладываем мокрый асбестовый шнур для герметизации стыков кирпича и варочной плиты.
Десятым рядом начинаем формирование дымовой трубы, которая будет постепенно расширяться назад. Трубу будем делать приставную, чтобы не сместить центр тяжести конструкции, либо насадную из легкого железа.

В одиннадцатом ряду укладываем задвижку, уплотняем ее асбестовым шнуром, обмазанным глиной.

Далее идет дымовая труба в четверик, которая стыкуется с металлической легкой трубой.

Теперь вынимаем вышибные кирпичи и чистим нижнюю часть дымохода от мусора.

Закрываем щель между первым рядом кирпича и полом металлической Г-образной втулки и прибиваем плинтус.
Белим печь или покрываем ее печным лаком, герметизируем все стыки между металлом и кирпичом. Металлические детали можно покрасить черной огнеупорной краской.

Делаем пробную топку бумагой и мелкими ветками, затем даем 2 недели на просушку.

Как видим все манипуляции не так уж трудно произвести самостоятельно. Материальные и трудовые затраты сравнительно невелики, места сооружение занимает не так и много.

При этом мы получили отопительно-варочный прибор, который прекрасно протопит небольшой дачный дом, придаст вашей стряпне неповторимый вкус и аромат дыма, создаст приятную атмосферу и уют.

Совет! Если есть возможность пригласить мало-мальски опытного в печном деле человека, хотя бы в качестве консультанта, непременно воспользуйтесь ею, так как строить печки по книжке достаточно сложно, лучше один раз увидеть.

Вывод

Кирпичные печки считаются громоздкими, дорогими и сложными в строительстве. Однако легко убедиться на конкретных примерах, что эти мнения несколько преувеличены, и можно соорудить недорогую компактную дачную печку из кирпича, причем самостоятельно.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

К варочным печам относятся кухонные плиты различных конструкций. Они бывают различных размеров и служат только для приготовления пищи. Подключают кухонные печи к коренным или насадным трубам.

Кухонные плиты из кирпича

Кухонные плиты по своей конструкции можно подразделять на простые, средней сложности и сложные.

Простая кухонная плита имеет топочную и поддувальную дверки, колосниковую решетку и дымовую задвижку. Она является самой простой из всех бытовых печей.

Кухонные плиты средней сложности имеют кроме вышеперечисленных печных приборов духовку, а сложные еще и водогрейную коробку. Духовки изготовляют из черной стали толщиной не менее 1 мм, а водогрейные коробки - из оцинкованной стали. Кожух водогрейной коробки изготовляют из черной стали толщиной не менее 1 мм. Чем толще сталь, тем долговечнее приборы.

Печь с двухкамфорной плитой и духовкой

В простой кухонной плите горячие дымовые газы из топливника направляются под чугунную плиту, а далее через отверстие под трубой отводятся в дымовую трубу.

В остальных кухонных плитах горячие дымовые газы направляются под чугунную плиту и далее, опускаясь, прогревают стенки духовки или одну стенку водогрейной коробки, а затем отводятся в трубу, прогревая при этом нижнюю стенку духовки, нижнюю и другую стенку водогрейной коробки.

Вышеперечисленные кухонные плиты не имеют варочной камеры, поэтому во время приготовления пищи в помещение выделяются пар и запах, что отрицательно сказывается на микроклимате помещения. В данной статье приводятся чертежи разрезов и порядовки кухонной плиты улучшенной конструкции, в которой предусмотрена варочная камера, соединенная с трубой с помощью вентиляционного канала, перекрываемого вентиляционной задвижкой.

Простая кухонная плита

Простая кухонная плита имеет размеры, мм: 1160x510x630 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).

Для кладки кухонной плиты необходимы следующие материалы:

кирпич красный - 120 шт.;
глина красная - 50 кг;
песок - 40 кг;
колосниковая решетка - 28×25 см;
дверка топочная - 25×21 см;
дверка поддувальная - 25×14 см;
плита чугунная на две конфорки - 70×40 см;
обвязка плиты (уголок 30x30x4 мм) -3,5 м;
лист из кровельной стали под плиту - 1160×510 мм;
войлок строительный - 1 кг;

Один печник может сложить простую кухонную плиту в течение 3 ч (не считая кладку дымовой трубы), дополнительно для подноски материала и приготовления глинопесчаного раствора требуется 1,5 ч. Для возведения дымовой трубы необходимо дополнительное время: в зависимости от ее высоты надо подсчитать время из расчета полчаса на 1 м кладки трубы (при кладке трубы в четверть кирпича).

Теплоотдача простой кухонной плиты при двухразовом приготовлении пищи составляет около 0,7-0,8 кВт (660-700 ккал/ч).

На рисунке ниже приведены вертикальный и горизонтальный разрезы простой кухонной плиты. Далее будут даваться чертежи кладки по рядам (порядовки). Из разрезов и чертежей кладки по рядам видно, что кладка простой кухонной плиты не представляет трудностей.

Разрезы простой кухонной печи: а - фасад; б - разрез А-А (продольный вертикальный разрез печи); в - разрез Б-Б (поперечный вертикальный разрез). Обозначения: 1- топливник; 2 - зольниковая камера; 3 - колосниковая решетка; 4 - дымовая задвижка; 5 - чугунная плита (настил).

Прежде чем начать кладку простой кухонной печи, следует приобрести необходимые печные приборы.

Приготовив глинопесчаный раствор, приступают к кладке простой кухонной плиты. Если плиту кладут на фундамент, то выравнивают его вверх. При кладке плиты на деревянном полу надо вырезать лист из кровельной стали по размеру плиты. На пол положить слой листового асбеста, а при его отсутствии - два слоя строительного войлока, хорошо вымоченного в глинопесчаном растворе, накрыть все листом из кровельной стали и прибить к полу гвоздями. Затем из целого кирпича делают площадку в два ряда кладки на глинопесчаном растворе. После этого приступают к кладке плиты с первого ряда строго по порядовкам.

Первый ряд кладут, соблюдая правила перевязки швов из отборного целого кирпича, как указано на рисунке ниже. Выполненную кладку проверяют на прямоугольность.

Первый ряд простой кухонной печи

Во время кладки второго ряда устраивают поддувало, устанавливают поддувальную дверку, которую крепят к кладке с помощью печной проволоки. Временно поддувальную дверку спереди можно поддерживать кирпичами, которые укладывают штабелем на полу перед поддувальной дверкой. Дно зольниковой камеры равняется 380×250 мм.

Второй ряд кухонной печи

Третий ряд похож на предыдущий, однако следует хорошо перевязать швы.

Третий ряд

Четвертый ряд перекрывает поддувальную дверку, при этом оставляют только отверстие зольниковой камеры размером 250×250 мм, на которую укладывают колосниковую решетку. При возможности кладку с четвертого ряда желательно проводить из огнеупорного кирпича, как показано на рисунке ниже.

Кладка четвёртого ряда. Заштрихованые кирпичи - огнеупорные. Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи.

Пятый ряд образует под топливника размером 510×250 мм. Кирпич, прилегающий сзади к колосниковой решетке, стесывают,для образования наклонной плоскости, по которой топливо будет скатываться на колосниковую решетку (см. разрез Б-Б по А-А). При кладке этого ряда нужно установить топочную дверку, предварительно прикрепив к ней лапки из кровельной стали с помощью заклепок.

Кладка пятого ряда печи

Шестой ряд укладывают так же, как и предыдущий, но следует перевязывать швы.

Кладка шестого ряда печи

Седьмой ряд кладут согласно рисунку ниже. Этим рядом оставляют дымоход под плитой, соединяющий топливник с дымовой трубой.

Седьмой ряд печи

Восьмой ряд выполняют строго горизонтально, этим рядом перекрывают топочную дверку. На выложенный восьмой ряд с помощью тонкого слоя глинопесчаного раствора укладывают чугунную плиту. Чугунные плиты заводского изготовления с нижней стороны имеют выступы, или ребра жесткости, которые отступают на 15 мм от краев плит.

Восьмой ряд печи

Внутренние размеры кладки восьмого ряда должны быть такими, чтобы плита своими ребрами свободно вошла туда и имела зазор на все стороны не менее 5 мм, предназначенный для расширения металла при его нагревании. Если не соблюдать этого, то чугунная плита, расширяясь, разрушит печную кладку. Чтобы кладка была прочной, на восьмой ряд укладывают обвязку из угловой стали. Рамку желательно покрыть огнеупорным лаком, который предохраняет сталь от ржавчины.

После кладки девятого ряда с помощью тонкого слоя глинопесчаного раствора устанавливают дымовую задвижку. Этот ряд - завершающий, далее идет кладка дымовой трубы.

Завершающий ряд простой кухонной печи

Кухонная плита работает следующим образом. Дымовые газы из топливника попадают под чугунную плиту, далее через отверстие под трубой через дымовую задвижку отводятся в дымовую трубу.
В кухонной плите прочистное отверстие не предусмотрено, так как чистить дымовую трубу можно через отверстие под трубой, куда легко засунуть руку через конфорку чугунной плиты.

Пример кладки варочной плиты

Во-первых, в кухонной плите топочная дверка установлена на одном уровне с колосниковой решеткой. В плите дымовые газы постоянно поддерживают в дымовой трубе высокую температуру, вследствие чего на колосниковой решетке необязательно укладывать топливо большой толщины. Во-вторых, при такой установке топочной дверки расстояние от колосниковой решетки до чугунной плиты будет равняться только 280 мм, что дает возможность даже при малом расходе топлива быстро приготовить пищу.

После окончания кладки печи ее обязательно нужно просушить, открыв топочную и поддувальную дверки и задвижку в трубе.

Чем дольше сушится печь, тем прочнее будет кладка. Кухонную плиту можно просушить небольшими пробными топками, но после пробных топок задвижку в трубе и поддувальную дверку обязательно нужно оставлять открытыми.

После полной просушки кухонную плиту штукатурят глинопесчаным раствором с последующей побелкой.

Наружную отделку лучше произвести следующим образом: после кладки восьмого ряда и установки чугунной плиты, а также перед установкой обвязки из угловой стали кухонную плиту со всех сторон замуровывают в футляр из кровельной стали (можно применять оцинкованную сталь). Предварительно вырезают соответствующие отверстия по размерам топочной и поддувальной дверок. Футляр у пола крепят с помощью плинтуса, который прибивают вокруг плиты. Наружную поверхность футляра очищают и покрывают печным лаком, который хорошо выдерживает высокую температуру.

Перед топочной дверкой на пол прибивают предтопочный лист гвоздями через 50 мм один от другого. Если же плинтус был прибит раньше, то предтопочный лист надо загнуть на плинтус.

Кухонная плита с духовкой

Кухонная плита с духовкой имеет размеры, мм: 1290x640x560 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).
Для кладки кухонной плиты с духовкой необходимы следующие материалы:

кирпич красный - 140 шт.;
глина красная - 60 кг;
песок - 50 кг;
колосниковая решетка - 26×25 см;
дверка топочная - 25×21 см;
дверка поддувальная - 14×25 см;
прочистные дверки 130×140 мм - 2 шт.;
чугунная плита из пяти составных плит размером 53×18 см с двумя конфорками;
задвижка дымовая - 130×130 мм;
духовой шкаф - 45x31x28 см;
обвязка плиты (уголок 30x30x4 мм) - 4 м;
предтопочный лист из кровельной стали - 500×700 мм;
лист из кровельной стали под плиту - 1290×640 мм;
войлок строительный - 1,2 кг;
металлический ящик для сбора золы в зольниковой камере - 350x230x100 мм.

Один печник может сложить эту печь в течение 3-4 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 2 ч. Теплоотдача плиты при двухразовом приготовлении пищи составляет около 0,8 кВт (770 ккал/ч). На рисунке ниже изображены общий вид, продольный и поперечные разрезы кухонной плиты с духовкой. Далее будут приведены рисунки-порядовки каждого ряда. Кладка кухонной плиты с духовкой также не представляет трудностей и похожа на кладку простой кухонной плиты, но здесь приходится устанавливать духовой шкаф и прочистные дверки.

Кухонная плита с духовкой: а - общий вид; б - разрезы А-А, Б-Б (вертикальные разрезы), В-В, Г-Г (горизонтальные разрезы). Обозначения: 1 - зольниковая камера; 2 - колосниковая решетка; 3 - топливник; 4 - чугунная плита; 5 - духовка; 6 - дымовая задвижка; 7 - топочная дверка; 8 - поддувальная дверка; 9 - прочистные отверстия.

При кладке плиты на самостоятельном фундаменте перед началом работ выравнивают его верх слоем глинопесчаного раствора.

При установке плиты на полу перед началом кладки первого ряда необходимо провести те же работы, что и при кладке простой кухонной плиты.

Кладку первого ряда производят из отборного целого кирпича, строго придерживаясь при этом правила перевязки швов. Длина кухонной плиты должна соответствовать длине пяти кирпичей, ширина - длине 2,5 кирпича. С помощью шнура проверяют равенство диагоналей.

Кладка первого ряда кухонной плиты с духовкой

Второй ряд выкладывают, строго следуя порядовке. Здесь оставляют зольниковую камеру размером 380×250 мм, устанавливают и крепят поддувальную дверку, на задней стенке оставляют прочистные отверстия (ширина отверстий должна равняться ширине кирпича, т.е. 12 см). При возможности устанавливают прочистные дверки размером 130×140 мм. У крайнего от зольниковой камеры прочистного отверстия укладывают кирпич на ребро, как показано на порядовке кладки. Для лучшего крепления духовки в середине места ее установки кладут половинку кирпича на ребро.

Кладка второго ряда плиты

Третий ряд похож на предыдущий, только следует соблюдать правило перевязки швов.

Кладка третьего ряда плиты

Четвертый ряд перекрывает поддувальную и прочистные дверки. После окончания кладки четвертого ряда на тонком слое глинопесчаного раствора на заранее отмеченном месте устанавливают духовку. После этого устанавливают колосниковую решетку. Этим же рядом установленным на ребро кирпичом перекрывают дымоход в дымовую трубу.

Кладка четвёртого ряда плиты с духовкой

Во время кладки пятого ряда устанавливают и крепят топочную дверку, кирпич перед установкой за колосниковую решетку стесывают для того, чтобы топливо в процессе горения постепенно скатывалось на колосниковую решетку.

Кладка пятого ряда плиты

Шестой ряд похож на пятый.

Кладка шестого ряда плиты

Седьмой ряд выкладывают по порядовке. Образовавшийся канал дымовой трубы с передней стороны закладывают с помощью трех кирпичей, вследствие чего внутренний размер образовавшегося канала под дымовой трубой будет равняться 130×130 мм. В изображении этого ряда у духовки видна пароотводная труба диаметром 10 мм и длиной 160 мм, которая соединяет духовку с восходящим каналом. Эта труба предусмотрена для удаления пара и запаха.

Кладка седьмого ряда плиты с духовкой. Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи.

Восьмой ряд выполняют строго горизонтально по уровню. Этим рядом перекрывают духовку и топочную дверку. Верхнюю стенку духовки обмазывают слоем глиняного раствора толщиной до 10-
15 мм, который будет защищать духовку от быстрого прогорания.

Кладка восьмого ряда кирпичной печи (до установки чугунной плиты)

При этом необходимо, чтобы расстояние между верхом глиняной обмазки и чугунной плитой было не менее 70 мм. После этого устанавливают на тонком слое глинопесчаного раствора чугунную плиту и обмуровку из угловой стали.

Восьмой ряд кирпичной печи (после установки чугунной плиты)

После кладки девятого ряда остается только кладка вертикального канала. Девятый ряд кладут согласно изображению ниже.

Девятой ряд печи

После кладки десятого ряда устанавливают дымовую задвижку.

Десятый ряд печи

Кладкой одиннадцатого ряда начинают дымовую трубу. Дальнейшая кладка трубы не представляет трудностей.

Заключительный ряд печи (не учитывается кладка дымовой трубы)

Кухонная плита с духовкой работает так. Из топливника дымовые газы направляются под чугунную плиту, откуда они, обогревая духовку сзади с обеих сторон, опускаются под духовку и направляются к отверстию под дымовой трубой. Поднимаясь по вертикальному каналу, они через дымовую задвижку попадают в дымовую трубу и удаляются в атмосферу.

Кухонная плита с духовкой и водогрейной коробкой

Для кладки кухонной плиты с духовкой и водогрейной коробкой размером 1290×640 мм необходимы те же материалы, что и для предыдущей плиты. Дополнительно следует приобрести водогрейную коробку размером 510x280x120 мм.

На рисунке ниже приведены общий вид, горизонтальный разрез по А-А и вертикальный разрез по Б-Б плиты.

Кухонная плита с духовкой и водогрейной коробкой: а - общий вид; б - разрезы. Определения: 1 - топливник; 2 - чугунная плита; 3 - духовка; 4 - водогрейная коробка; 5 - дымовая задвижка; 6 - зольниковая камера; 7 - обвязка из угловой стали

Кухонную плиту с духовкой и водогрейной коробкой кладут в том же порядке, что и кухонную плиту с духовкой. Разница только в том, что после кладки третьего ряда вместо перегородки кирпичом на ребро между духовкой и вертикальным каналом устанавливают водогрейную коробку в футляре. Высота водогрейной коробки должна соответствовать высоте четырех рядов кирпичной кладки плашмя. В остальном кладка полностью похожа на кладку кухонной плиты с духовкой.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции

В кухонных плитах в сельской местности готовят не только пищу для людей, но и варят корм для скота, кипятят белье при стирке. Во время топки в помещение поступает много пара и выделяются посторонние неприятные запахи. Из-за этого повышается влажность воздуха в помещении, что отрицательно сказывается на его микроклимате. Поэтому для удаления постороннего запаха и пара в кухонных плитах желательно предусмотреть варочную камеру, которую с помощью вентиляционного канала соединяют с дымовой трубой. В вентиляционном канале надо устанавливать вентиляционную задвижку.

Установка двухстворчатой двери в варочной камере позволяет сохранить пищу в ней горячей долгое время и таким образом предупредить ее закисание.

Варочная камера в кирпичной печи

Топливник и поддувало (зольниковую камеру) снаружи закрывают соответствующими дверками. Верхнюю поверхность духового шкафа защищают от горячих газов слоем глиняного раствора толщиной 10-12 см. Кухонную плиту с четвертого по девятый ряд желательно класть из огнеупорного кирпича (особенно топливник).

Пример перекрытия зольника

Кухонную плиту до девятого ряда кладки желательно изготовить из листовой стали, а для усиления ее прочности после монтажа каркаса на глинопесчаном растворе установить обвязку из угловой стали. Так как масса такой плиты будет больше одной тонны, ее устанавливают на самостоятельном фундаменте.

При невозможности устройства самостоятельного фундамента пол необходимо укрепить дополнительными балками, которые монтируют на кирпичных столбиках. Вместо кирпичных столбиков можно применять столбы из бревен твердой породы, железобетонные столбы, железные трубы сечением не менее 180-200 мм.

В кухонной плите улучшенной конструкции предусмотрена задвижка «прямого» хода. Во время длительной топки плиты возможно испарение воды в водогрейной коробке. Для прекращения этого необходимо долить в нее немного холодной воды и открыть задвижку «прямого” хода. При этом дымовые газы из-под чугунной плиты не опускаются вниз, а сразу уходят в дымовую трубу. Вследствие этого водогрейная коробка перестает прогреваться, испарение воды в ней прекращается.

Пример задвижки «прямого» хода

Для удобства очистки зольниковой камеры от золы в нее устанавливают специальную коробку из кровельной стали размером 350x230x100 мм. Этим предотвращается загрязнение помещения при очистке зольниковой камеры от золы.

Кухонная плита такой конструкции имеет следующие преимущества по сравнению с предыдущей кухонной плитой с духовкой и водогрейной коробкой:

во время приготовления пищи в помещение не поступают пар и посторонние запахи, которые удаляются в атмосферу через вентиляционное отверстие;
приготовленная на плите пища в варочной камере сохраняется горячей долгое время и не закисает в течение суток;
с помощью задвижки «прямого» хода возможно готовить пищу, не прогревая водогрейную коробку и предотвращая тем самым дальнейшее испарение воды в ней.

На рисунке ниже приведен общий вид кухонной плиты спереди, здесь же даны чертежи разрезов плиты в наиболее сложных местах. Чертежи кладки по рядам будут далее, и они дают исчерпывающее представление о внутреннем устройстве плиты. Пользуясь порядовками и чертежами по рядам, можно сложить плиту самому, без помощи печника.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции: а - фасад; б - разрезы А-А, Б-Б, в - разрезы В-В, Г-Г, Д-Д, Е-Е. Определения: 1 - поддувальная дверка; 2 - топочная дверка; 3 - духовка; 4 - дверка варочной камеры; 5 - дымовая задвижка; 6 - вентиляционная задвижка; 7 - задвижка «прямого» хода; 8 - водогрейная коробка; 9 - прочистные отверстия; 10 - чугунная плита.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции имеет размеры, мм: 1290x640x1330.

Для кладки необходимы следующие материалы:

кирпич красный - 250 шт.;
кирпич огнеупорный - 80 шт.;
глина красная - 180 кг;
песок - 90 кг;
дверка топочная - 250×210 мм;
дверка поддувальная - 250×140 мм;
решетка колосниковая - 280×250 мм;
шкаф духовой размером 250x280x450 мм;
плита чугунная с двумя конфорками - 700×400 мм;
водогрейная коробка - 250x140x510 мм;
предтопочный лист - 500×700 мм;
сталь полосовая размером 400x250x6 мм;
дверь к варочной камере - 750x350x5 мм;
сталь угловая для обвязки плиты размером 30x30x3 мм - 4,1 м;
сталь полосовая для перекрытия варочной камеры размером 450x45x4 мм - 4 шт.

Кухонную плиту может сложить один печник в течение 18- 20 ч, для приготовления раствора и подноски материала требуется дополнительно 6 ч.

Чтобы сложить плиту с топкой с левой стороны, нужно рассматривать чертежи с помощью зеркала, поставленного ребром на чертеж.

Кухонную плиту выкладывают следующим образом. Кладку первого ряда производят по фундаменту, возведенному до уровня пола. Первый ряд определяет основные размеры плиты. Длина плиты равняется длине кладки пяти кирпичей на глинопесчаном растворе, а ширина - длине 2,5 кирпича.

Первый ряд улучшенной кухонной плиты с духовкой и водогрейной коробкой

Во время кладки второго ряда спереди устанавливают две прочистные дверки и поддувальную дверку. Их крепят к кладке с помощью печной проволоки.

Кладка второго ряда печи; 1 - поддувальная дверка, 9 - прочистные отверстия.

Кладку третьего ряда производят согласно порядовке, она похожа на предыдущий ряд. После кладки третьего ряда устанавливают водогрейную коробку.

Кладка третьего ряда печи; 11 - стальной лист толщиной 3 мм.

Топливник четвертого ряда кладут из огнеупорного кирпича, при его отсутствии применяют отсортированный первосортный красный кирпич. Четвертый ряд перекрывает прочистные отверстия и поддувальную дверку, образуя начало пода. После кладки четвертого ряда устанавливают колосниковую решетку и духовку.

Кладка четвёртого ряда печи

Кладка пятого ряда не представляет трудностей. Кирпич, прилегающий сзади колосниковой решетки, наполовину стесывают для образования наклонной плоскости.

Кладка пятого ряда печи; 3 - духовка.

Перед кладкой шестого ряда подготовляют топочную дверку, для чего сверху и снизу заклепками прикрепляют полосовую сталь, которая должна быть длиннее топочной дверки в обе стороны на 10 см. Для большей прочности концы полосовой стали прикручивают печной проволокой, концы которой заделывают в кладку. Дверку устанавливают на глинопесчаном растворе, предварительно обмотав асбестовым волокном рамку топочной дверки.

Кладка шестого ряда

Кладкой седьмого ряда закрепляют основание топочной дверки.

Кладка седьмого ряда

Восьмой ряд перекрывает водогрейную коробку.

Кладка восьмого ряда

Девятый ряд перекрывает топочную дверку и духовку. Верх духовки защищают от прогорания слоем глиняного раствора толщиной 10-12 мм. Этот ряд желательно класть полностью из огнеупорного кирпича.

Кладка девятого ряда

После окончания кладки девятого ряда над топливником на глинопесчаном растворе устанавливают чугунную плиту. Большую конфорку плиты помещают над топливником. Рядом с основной плитой ставят дополнительную, выполненную из стального листа размером 400x200x6 мм. После этого укладывают уголковую сталь, к которой приварена нижняя рама дверки варочной камеры. Для прочности уголковую сталь желательно привязывать через специальные отверстия в ней печной проволокой, которую крепят к кладке.

Установка чугунной плиты на девятый ряд; 12 - стальной лист толщиной 6 мм; 13 - сталь угловая.

Десятый ряд кладут из обыкновенного красного кирпича. С правой стороны оставляют окно для чистки канала «прямого» хода. Часть кирпичей, которые перекрывают плиту, перед кладкой отесывают кирочкой для того, чтобы в случае поломки плиты можно было легко ее заменить.

Кладка десятого ряда

Кладка одиннадцатого ряда не представляет трудностей, необходимо только соблюдать правила перевязки швов.

Одиннадцатый ряд печи

Двенадцатый ряд перекрывает окно чистки.

Двенадцатый ряд печи

После кладки т ринадцатого ряда на глинопесчаном растворе устанавливают задвижку «прямого» хода.

Тринадцатый ряд печи; 6 - вентиляционная задвижка.

Кладка четырнадцатого ряда должна соответствовать уровню верхней рамки двери к варочной камере. Рядом с верхней рамкой двери к варочной камере устанавливают угловую сталь размером 45x45x800 мм.

Четырнадцатый ряд печи

Пятнадцатый ряд перекрывает дверку к варочной камере.

Пятнадцатый ряд печи

Шестнадцатый ряд перекрывает канал «прямого» хода.

Кладка шестнадцатого ряда кухонной печи

Кладка семнадцатого ряда предусматривает вентиляционный канал для отвода запаха и пара из варочной камеры.

Кладка семнадцатого ряда кухонной печи

После окончания кладки восемнадцатого ряда над варочной камерой устанавливают четыре отрезка полосовой стали размером 4x45x500 мм для перекрытия варочной камеры.

Кладка восемнадцатого ряда кухонной печи

Девятнадцатый ряд перекрывает варочную камеру. После окончания кладки этого ряда устанавливают вентиляционную задвижку.

Кладка девятнадцатого ряда кухонной печи; 6 - вентиляционная задвижка.

Кладка двадцатого и двадцать первого рядов не представляет трудностей, только следует хорошо перевязывать швы.

Кладка двадцатого ряда кухонной печи

Кладка двадцать первого ряда

Кладка двадцать второго ряда уменьшает размеры дымохода, он составит 130×130 мм.

Кладка двадцать второго ряда

Двадцать третий и двадцать четвертый ряды кладут согласно порядовке.

Двадцать третий ряд печи

Двадцать четвёртый ряд

После кладки двадцать пятого ряда устанавливают дымовую задвижку, которая является одновременно и регулировочной.

Кладка двадцать пятого ряда печи; 5 - дымовая задвижка.

Кладкой двадцать шестого ряда начинают дымовую трубу. Кладка дымовой трубы не представляет трудностей.

Кладка завершающего ряда (не считая дымовой трубы)

После окончания кладки печи перед ее обмазкой очищают дымоходы от упавших остатков раствора и щебня через прочистные отверстия. Отверстия для чистки после этого закладывают половинками кирпича на глинопесчаном растворе.

При установке прочистных дверок их плотно закрывают, неплотности замазывают глинопесчаным раствором.

После этого плиту можно просушить двумя способами: открыв топочную и поддувальную дверки и задвижки или небольшими пробными топками. После полной просушки плиту штукатурят глинопесчаным раствором, а после просушки штукатурки производят двухкратную побелку. Перед топочной дверкой на пол прибивают предтопочный лист.

Варочная печь из кирпича своими руками: пошаговая инструкция кладки + фото
