Статистика возникновения пожаров показывает, что большинство возгораний объектов недвижимости происходит по причине несоответствующего состояния электрической проводки. В домах и квартирах, построенных в прошлом веке, расчетная нагрузка на электрический кабель не предусматривала такого количества бытовых электроприборов (посудомоечных и стиральных машин, холодильников, электрочайников, электроплит, микроволновых печей, кондиционеров).
Постоянное превышение номинальной мощности используемых электроприборов приводит к уменьшению срока службы домашней энергосети. Изоляция проводов начинает разрушаться. Применявшийся в прошлые годы для квартирной разводки алюминиевый провод теряет свою гибкость, становится хрупким. Понижается безопасность использования электроэнергии. Повреждение электропроводки часто происходит в местах, которые трудно выявить. Для восстановления соединения приходится вскрывать стену.
Изношенность электропроводки делает ее непредсказуемой в плане надежности, а зачастую попросту опасной. Обеспечить бесперебойное и безопасное энергоснабжение квартиры позволит только замена всей распределительной системы, элементов подсоединения, выключателей и защитных устройств. Работы, произведенные с расчетом на перспективу, в дальнейшем позволят вам расширить возможности использования современных бытовых устройств.
Если при ремонте квартиры требуется перенести в другие места или установить дополнительные розетки и выключатели, практичней заменить всю электропроводку. В вашей разводке не будет лишних наращиваний и соединений.
Для определения сечения проводов, соответствующего нагрузке на них, выбора устройств с необходимыми характеристиками, а также для качественного монтажа электропроводки требуется профессиональный подход.
Расчет необходимого сечения кабеля
Эти вычисления производятся, с применением небезызвестного всем закон Ома. Суммируется потребляемая мощность всех приборов и устройств в квартире. В расчет берите также бытовую технику, которую вы планируете использовать. Полученный результат делите на 220 и умножаете на поправочный коэффициент 0,75. Поправка учитывает, что не все устройства работают одновременно. Для среднестатистического потребителя полученная величина не превышает 16А.
- Если полученное вами число меньше указанного, используйте провод сечением 1,6 кв. мм.
- Если результат больше, вам придется провести несколько линий и установить на каждую устройство защитного отключения (УЗО). В этом случае расчеты производятся для каждой группы.

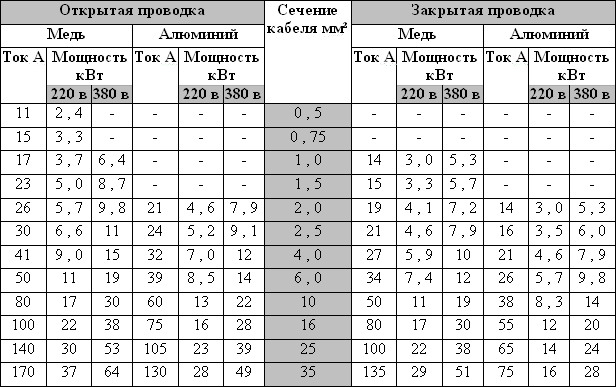

Для точного расчета подходящего сечения кабеля существует множество формул и таблиц. Но в упрощенном варианте величина сечения в мм 2 соответствует нагрузке в амперах, превышающей это значение в 10 раз. К примеру, при нагрузке 15 А потребуется кабель 1,5 мм 2 . Необходимая длина кабеля рассчитывается после составления плана-схемы будущей электропроводки.
Составляем план
Перед началом работ по замене электропроводки необходимо составить схему планируемого расположения розеток, выключателей, осветителей, распределительных коробок. Розетки должны быть размещены таким образом, чтобы не было необходимости в использовании удлинителей и тройников.
Если вы не специалист-электрик, схему электрической проводки и другие нюансы расположения оборудования лучше согласовать с профессионалом. Для внесения изменений в существующую схему также требуется разрешение Энергонадзора, т. к. они считаются перепланировкой.
Практичней разбить элементы потребления электроэнергии на группы: освещение, электроплита, санузел. К каждой группе лучше проложить отдельный кабель. Это уменьшит количество соединений в распределительных коробках. К тому же повреждение проводки одной из групп не помешает работать остальным.
Ванную и туалет лучше подключить отдельной группой. Повышенная влажность помещений повышает электроопасность. Линию этой группы нужно оборудовать своим УЗО (устройством защитного отключения) или дифавтоматом.
Удаление старых проводов
Если визуально невозможно определить линию проложенной проводки, используют прибор, показывающий местонахождение проводов в стене. В прайс-листах он именуется как детектор, искатель, сигнализатор и т.д.
В первую очередь обесточивают квартиру, выключив пакетный выключатель в распределительном щите. Отсоединяют кабель, идущий в квартиру, и подключают переноску на время проведения работ. Когда квартира обесточена, убедитесь в отсутствии напряжения на розетках.
Демонтаж проводов начинают с распределительных коробок. Проще всего заменить старые провода новыми, используя существующие каналы для прокладки кабелей. К концу старого провода в коробке зацепляют новый и вытягивают его из следующего места соединения.
Но такой способ не всегда проходит успешно и не подходит при изменении плана домашней электросети. Если старая проводка проходит не в каналах, гофрированных или пластиковых трубах, а заштукатурена в штробах, их можно вновь вскрыть или нарезать новые каналы параллельно.
Монтажные работы
Нарезка штроб
Перед нарезкой штроб на конструкциях делается разметка линий прокладки проводов и мест установки розеток, выключателей и приборов освещения. Штробы под новые линии прокладываются с помощью дискового инструмента или перфоратора.
Штробы выдалбливаются только в параллельном или перпендикулярном положении относительно пола. В дальнейшем это поможет не повредить проводку при креплении на стену предметов интерьера.
Штробление бетонных и капитальных стен производят перфоратором с лопаточной насадкой. По краям будущей штробы пробиваются канавки, затем выбивается средняя часть.
В пенобетонных и кирпичных стенах боковые канавки вырезаются болгаркой с диском для камня. Середина удаляется также перфоратором. Стену предварительно смачивают для уменьшения пылеобразования.
Прокладка кабелей
Замену проводки начинают с прихожей. Для квартирной проводки чаще применяют провода марки ВВГ, а также провод с негорючей изоляцией ВВГ НГ. В штробе можно сначала закрепить гофрированный шланг или ПВХ трубу и уже в них протягивать кабель.
В местах прокладки кабеля через стену он должен быть защищен металлическим рукавом.
При укладке кабелей в каналы, они фиксируются через каждый метр с помощью алебастра. В выключателях и розетках оставляют запас провода от 15 см.
Новые распредкоробки, розетки и выключатели устанавливаются в углубления, высверливаемые с применением специальных коронок и дорабатываемые зубилом. На расположение этих контактных элементов не существует стандартов. Высота их установки определяется исходя из удобства пользования жильцами. Рекомендуется устанавливать не ниже 20 см от пола.
Современные квартиры оснащены заземляющими линиями. Розетки и подводимые к ним провода должны подходить для трехжильной системы проводки (ноль, фаза, защитное заземление). Сечение провода - не менее 2,5 мм 2 . К одному кабелю можно присоединить до пяти одинарных розеток. Приборы освещения запитываются двухжильным проводом сечением 1.5 мм 2.
Для такой техники, как кондиционер, стиральная машина, компьютер рекомендуется прокладка отдельного кабеля. Свой кабель подводится к электропечи и водогрейному баку, но при этом используется автоматический выключатель. При монтаже элементов освещения к выключателю отводят либо только фазовый провод, либо вместе с нулевым, делая размыкание на фазовом. Затем провода подводят непосредственно к люстре.
Соединяют провода следующими способами: пайкой, скруткой, с применением клемм. Метод пайки более надежен, но требует больше времени и использования специального инструмента. Этот способ используется для монтажа кабелей с большим сечением. Применение клемм для соединения жил наиболее практично. Для создания контакта применяют клеммные колодки, пружинные клеммы и ответвительные сжимы («орешки»).
Не следует при монтаже соединять скруткой старые алюминиевые провода с медными. Различия химических свойств этих металлов способствуют процессу окисления, разрушающему контакт. Для соединения проводов в качестве подручного средства используют болт с гайкой и шайбами. Надежность зажима проводов между шайбами не уступает креплению в клеммниках, но занимает много места в распредкоробках и требует хорошей изоляции.
Иногда прокладку кабелей производят через каналы в железобетонных плитах потолка. Для этого высверливают отверстия в концах канала и проталкивают вдоль него стальную проволоку. Но это сложная работа, требующая навыков и отдельного описания. Также другую специфику имеет процесс прокладки кабелей и установки розеток и выключателей в стенах из гипсокартона.
Монтаж линий для слаботочных розеток можно вести в общих каналах. Кабели телевидения и Интернета можно свести в общий этажный или слаботочный квартирный щит.
Инструменты и материалы
Для производства работ по замене электропроводки потребуются следующие инструменты и материалы:
- перфоратор с победитовыми сверлами и насадками;
- болгарка (с диском по камню);
- мультиметр, фазоуказатель;
- строительный шнур и уровень;
- медные провода, выключатели, розетки, установочные и распаечные коробки;
- шпатель, плоскогубцы, бокорезы, отвертки, паяльник;
- автоматические выключатели;
- изолента, изоляционные колпачки, шпатлевка.
Монтаж силового щита

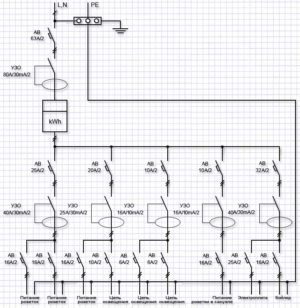

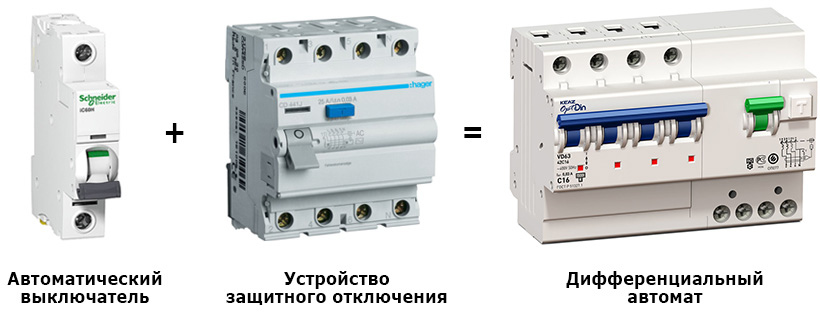

В современной схеме электропроводки квартиры применяют автоматические выключатели и другие устройства защитного отключения. В случае превышения нагрузки на проводку они обесточивают систему. Рекомендуется на каждую группу потребляющих устройств устанавливать отдельный прибор защиты. Например, для трех розеточных линий и двух линий освещения монтируется шесть автоматов соответствующих номиналов. Шестой автомат защиты ставится как резервный.
- Для розеточных групп обычно устанавливается автомат на 25 А, при нагрузке до 5,5 кВт.
- Если суммарная мощность потребителей до 3 кВт достаточно аппарата на 16 А.
- Для группы освещения - 10 А.
- Для квартирной проводки используются автоматы типа «В» общего назначения.
Совет. Для замены электросчетчика требуется вызов специалиста из Энергонадзора. Попутно советуем заменить кабель от подъездного щита к счетчику.
По завершению монтажа электропроводки новую сеть проверяют на отсутствие коротких замыканий. Обычно для этого используется комбинированный прибор (тестер). После подачи напряжения этим же прибором или фазовым индикатором проверяется наличие питания на розетках и выходах к приборам освещения. Убедившись в работоспособности системы, штробы заделывают штукатурным раствором.
Не стоит экономить на материалах и устройствах относящихся к электричеству. Все элементы электропроводки от автоматов, кабелей и розеток до остальных мелочей должны быть надлежащего качества. Под качеством устройств подразумеваются не изыски дизайна, а функциональность и надежность изделий.
Самостоятельный монтаж системы электропитания квартиры невозможен без основных познаний в электротехнике и принципов монтажа бытового электрооборудования. Если вы не уверены в своих возможностях, необходимо производить работы под руководством профессионала. В любом случае соблюдение мер электробезопасности - главное условие.
Во время проведения капитальных ремонтов многие решаются сразу же поменять проводку в квартире. На это есть масса причин. Во-первых, если ваш дом был построен давно, то вся электрическая сеть, которая в нём прокладывалась, уже устарела и физически, и морально. Во-вторых, раньше для проводки в хрущёвке или сталинских домах применялись в основном алюминиевые провода, а этот металл, как известно, сильно подвергается коррозии, и в процессе эксплуатации становится очень хрупким. В-третьих, современная электрика характеризуется большими мощностями бытовых приборов. Лет 20-30 назад на каждую квартиру проектом закладывалась нагрузка около 3 кВт, сейчас эта цифра выросла в разы.
Так что, как видите, замена проводки является не прихотью и блажью, а острой необходимостью. Рассмотрим подробно, как этот процесс осуществить, с чего следует начинать, какую часть старой проводки нужно менять обязательно, а в каких случаях можно и оставить.
Основные этапы
Сразу надо определиться, сможете ли вы заменить проводку в квартире своими руками или будете приглашать профессиональных электриков. Имейте в виду, что при капитальном ремонте жилого помещения работы, связанные с электричеством, составляют самую сложную и объёмную часть.
Соответственно высокими будут и материальные затраты. Если в средствах вы не имеете ограничений, то лучше пригласите специалистов.
Замена электропроводки в квартире своими руками основывается на трёх главных составляющих.
- Однозначно все алюминиевые провода необходимо заменить медными. Мы уже упоминали, что металл подвержен коррозии, к тому же он имеет мягкую структуру, он выдавливается из-под винтовых клемм, его пайка относится к процессу сложному и дорогому, а алюминиевые скрутки со временем ослабевают. Всё это в итоге может привести к ненадёжности контактных соединений.
- Необходимо будет перейти с ранее применяемой схемы с глухозаземлённой нейтралью (TN–C) на схему с защитным заземлением потребителей (TN–C–S). Электроснабжение по предыдущей схеме TN–C применялась в Советском Союзе вынужденно, потому что шла массовая электрификация, электрические сети были очень протяжёнными и к тому же наблюдался острый дефицит цветных металлов. С конца 90-х годов начался переход на электроснабжение по схеме TN–C–S, что обеспечивает безопасную эксплуатацию потребителей вне зависимости от общего состояния сети.
- Потребуется смонтировать групповое подключение потребителей отдельными ветвями, в то время как раньше применялась разводка разветвлением от главного квартирного щитка через распределительные коробки.
По новой схеме у вас будет от общего щитка идти отдельная ветвь, выполненная цельным куском кабеля, на каждую группу потребителей.
Составление схемы
На начальном этапе все работы будут теоретического характера, то есть нужно будет чётко определиться со схемой и с количеством материалов.
Перед тем как поменять проводку в квартире, составьте схему, на которой изобразите план жилого помещения. Удобнее всего будет взять его из технического паспорта и перерисовать на бумагу в клеточку.
Пример составления схемы и дальнейшего монтажа на видео:
На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы сзади неё не планировать монтаж розеток) и бытовая техника (в этом случае наоборот, розетки надо монтировать рядом). Определите места установки выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам понадобятся розетки, кроме мест установки стационарной бытовой техники (холодильник, духовой шкаф, кондиционер), то есть заранее желательно определиться, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.
Нарисуйте места расположения осветительных элементов – бра, прикроватных светильников, торшеров.
Имейте в виду, что мощную бытовую технику, такую как водонагревательный бойлер, электрическая плита, стиральная или посудомоечная машина, «тёплый пол», следует подключать к электросети не через розетки, а отдельной линией от индивидуального автомата.
Перенос плана разводки на стены
Теперь составленную схему перенесите на стены вашей квартиры, всё равно ведь будете делать ремонт, так что рисовать на стенных поверхностях пока можно. Отметьте места установки розеток, выключателей, осветительных приборов и распределительных коробок (они, как правило, устанавливаются на входе в комнату). Строгих размеров их размещения нет, но старайтесь придерживаться следующих рекомендаций:
- Выключатели располагают на высоте от 0,8 до 1,5 м от уровня полов.
- Этот же параметр для розеток варьируется в пределах от 0,3 до 1 м, здесь всё будет зависеть от вашего интерьера. Главное, чтобы вам потом было удобно пользоваться ими.
- В ванной комнате желательно обойтись без установки розеток. Если же в этом будет острая необходимость, то её надо подключать через устройство защитного отключения (УЗО). Расстояние от розетки до элементов ванной комнаты (раковина, ванна, душевая кабина) должно быть не меньше 0,6 м.
- Распределительные коробки располагают на расстоянии 15-20 см от поверхности потолка. Не забудьте это учесть, если в дальнейшем вы планируете опустить потолок (сделать натяжной или из гипсокартонных листов).
От коробок до коммутационных аппаратов нарисуйте пути прокладки проводов.
Эти трассы должны быть строго вертикальными или горизонтальными, никаких зигзагов или линий наискосок не допускается, не пытайтесь так сэкономить на материалах.
Необходимые материалы
Теперь на основании всей проделанной работы вы можете определить количество материалов, которые вам понадобятся, чтобы поменять проводку в доме. Посчитайте, сколько вы наметили распределительных коробок, розеток и выключателей. Если проводка будет скрытого типа, то под каждый коммутационный аппарат вам ещё понадобится подрозетник. Количество нужного провода померяйте по нарисованным трассам прокладки при помощи рулетки. Обязательно берите его с запасом на разделку в местах соединений (6-10 % от общей длины).
Для выполнения проводки своими руками выбирайте трёхжильный провод или кабель медного исполнения. На осветительную сеть достаточно будет сечения 1,5 мм 2 , для розеточных групп – 2,5 мм 2 , для мощных электрических потребителей – 4 мм 2 .
Советуем приобретать качественный немецкий проводник с маркировкой NYM, с поливинилхлоридной изоляцией. Из отечественной кабельной продукции наибольшим спросом пользуется проводник марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа проводки кабель-каналы. Гофру лучше покупайте металлическую, так как в случае аварийной ситуации поливинилхлорид может разлагаться и выделять ядовитые вещества.
Выбор кабеля и автоматов на видео:
Обязательно надо защищать домашнюю электрическую сеть от перегрузов, коротких замыканий и токовых утечек, поэтому без автоматики не обойтись. Нужно будет установить УЗО и автоматические выключатели (либо совмещённые варианты – дифференциальные автоматы). Они выбираются по номинальному току в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведём вам пример, какие автоматы приблизительно понадобятся для обычной трёхкомнатной квартиры:
- общий вводной автомат – на 40 А;
- для розеточной группы – на 25 А;
- для освещения – на 16 А;
- для мощных потребителей – на 32 А.
При выборе автоматов отдайте предпочтение лидерам на рынке электротехнической продукции – фирмам «Legrand» и «АВВ».
Распределительные коробки бывают двух типов и отличаются они друг от друга только по конструктивному исполнению.
Коробки квадратной и прямоугольной формы более вместительные, а круглые гораздо удобнее в монтаже.
Высверлить для такой коробки круглое отверстие в стене значительно проще, чем долбить квадратную или прямоугольную нишу.
Розетки обязательно выбирайте с заземлением. Если в доме есть маленькие дети, то понадобятся специальные устройства с защитными шторками (чтобы ребёнок не мог поковырять внутри посторонними предметами). Особое внимание уделите номинальному току, на который рассчитан коммутационный аппарат, иначе при подключении мощных потребителей могут возникнуть проблемы.
Инструменты
Перед тем, как поменять проводку в квартире, надо будет запастись не только материалами, но и достаточно большим количеством инструмента. Если у вас нет всех нужных приспособлений, то может быть имеет смысл всё-таки обратиться к профессионалам. Ознакомьтесь со списком всего, что вам понадобится для монтажа новой разводки, а потом уже принимайте для себя решение.
Идеальный вариант – взять электроинструмент на прокат.
- Перфоратор и к нему набор свёрл по бетону (а также бетонный бур, корончатое сверло и долото). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
- Уровень, отвес и шнур для разметки прокладывания проводов.
- Болгарка (и к ней круг по камню) или штроборез для проделывания в стенах борозд под провода.
- Шпатель и гипс (или алебастр) для замазки штроб после того, как в них будут уложены провода.
- Монтажный нож или специальное устройство для снятия изоляционного слоя на проводах (стриппер).
- Пассатижи, набор плоских и крестообразных отвёрток, бокорезы.
- Паяльник с припоем и канифолью для соединения проводов.
- Индикаторная отвёртка для определения фазы и ноля.
- Длинная переноска. Во время ремонтных работ для запитки электроинструмента вы будете пользоваться времянкой, и её длины должны хватать до самых отдалённых комнат и углов.
Демонтаж старой проводки
Замена электропроводки в квартире своими руками начинается, прежде всего, с полного обесточения помещения. Отключите вводной автомат на квартиру и убедитесь в том, что напряжение отсутствует.
Демонтаж старой разводки проще всего начинать с выключателей и розеток, снимите их, тем самым освобождая кончики проводов. Откройте крышки распределительных коробок и рассоедините все коммутационные узлы. Теперь аккуратно потянув за старый кабель, высвобождайте его из зашпаклёванных штроб. Отыскать провода в стенных поверхностях поможет специальный прибор – указатель скрытой проводки, некоторые в этом случае пользуются даже металлоискателем.
Если в каком-то месте нет возможности демонтировать кабель, то и не старайтесь особо, не разрушайте стены. Оставьте проблемный участок проводки в старой борозде, лишь тщательно заизолируйте его концы с двух сторон.
Монтаж новой проводки
Сразу стоит сказать, что не рекомендуется менять проводку частично. Если уж взялись ремонтировать заново, то делайте это везде. Единственный случай, когда допускается заменить только часть домашней электросети, если где-то произошёл обрыв провода и необходимо его устранить.
И теперь сам процесс монтажа новой разводки. Возможно, в какой-то из комнат путь пролегания провода от коробки до розеток и выключателей у вас останется прежним. Это хорошо, не нужно будет долбить новые штробы.
В случае, когда запланировали делать всё совсем по-другому, начинайте с отверстий под коммутационные аппараты и распределительные коробки, а уже между ними проделывайте штробы для укладки проводов.
Обратите внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, то напряжения в квартире не будет совсем. Для подключения электроинструмента применяйте времянку, которую можно кинуть от вводного щитка, либо договоритесь с соседями для запитки от них через переноску.
Нарежьте необходимые куски проводников и гофрированной трубы. Затяните провода в гофру и расположите в проделанных штробах. Не забудьте оставить с двух сторон кончики для соединения. В проделанные отверстия установите подрозетники, затяните в них провода и теперь можно зафиксировать их с помощью алебастрового раствора.
Штробы можно не замазывать сплошным слоем алебастра, достаточно прихватывать через каждые пол метра.
Подключите провода к розеткам и выключателям, установите коммутационные аппараты в подрозетнкии. Теперь произведите все нужные соединения в распределительных коробках.
Имейте в виду! Если вы захотите сделать освещение на балконе или лоджии, то тянуть туда целую ветвь не нужно, светильники подключаются через розетки соседних комнат.
Обязательно опробуйте новую электропроводку до начала отделочных работ в квартире.
Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти на видео:
Как заменить старую проводку мы вам объяснили, особенных сложностей здесь нет. Те, кто хоть раз занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать, и хотя бы консультироваться с профессионалами.
Если квартира приобретена в новом жилом фонде, то вести речь о замене проводки не нужно. Но в случае, когда покупка квартиры осуществляется из вторичного жилищного рынка, для снижения пожароопасной ситуации, все-таки рекомендуется провести полную замену электрической проводки во всей квартире. Благодаря этому, можно спокойно будет произвести подключение современной бытовой техники к сети и не бояться больших нагрузок на нее.
С чего все же начинать замену старой электропроводки?
Для начала необходимо определиться с выбором проводов для основного электрического кабеля, то есть, какой вид проводки не будет портить интерьер помещения, и при этом обеспечит достаточную надежность пользования.
Проводка открытого типа в ретро стиле
Если общий дизайн интерьера квартиры выполнен в деревенском стиле, то современная элетропроводка будет резко бросаться в глаза, и нарушит всю композицию стиля. Поэтому, в таком случае, предпочтение отдают открытому типу проводки. Суть ее заключается в том, что электрический кабель не скрывают в стене, а располагают на ее поверхности.
Но провода не закрепляют на саму стену, а под них устанавливают небольшие ролики. По внешнему виду ролики напоминают небольшие гирьки для советских весов. Эти ролики выполняются из стекла или керамики.
При монтаже электрической проводки в данном стиле, кабель получается подвешенным в небольшом пространстве от поверхности стены. Это создает зрительно дополнительный уют квартире.
Обычно, для проводки открытого типа, выбирают одножильные провода из меди. Эти провода скручиваются и прикрепляются к роликам, через небольшой одинаковый промежуток, при помощи тоненькой проволоки.
Замена открытой электрической проводки производиться без штробления, что удобно и легкодоступно.
Монтаж проводки в кабель-каналах
Для современного интерьера возможен монтаж открытого типа проводки. Но, чтобы провода не свисали общей кучей, их помещают в специальные кабель-каналы. Кабель-каналы – это не широкий пластиковый коробок, куда укладываются провода. Сверху коробок закрывается крышкой, что препятствует попаданию влаги и грязи внутрь.
Внешний вид кабель-каналов производят в широком цветовом ассортименте.
На сегодняшний день выпускают декоративные плинтуса для пола, в которых имеется пространство для размещения электрической проводки.
При таком типе проводки облегчается ее доступность для подключения выключателей и розеток, а также для последующей замены проводки в старых кабель-каналах.
Монтаж проводки скрытого типа
Но иногда дизайн помещения не позволяет прокладывать проводку открытого типа. И тогда используют скрытую проводку, то есть, кабель прокладывают внутри стены.
- Внутри бетонных плит, из которых строят многоэтажки, для проводки скрытого типа, располагают специальные трубы из стали и открытые распределительные коробки.
- Если Вы решили заменить скрытую проводку своими руками и не знаете расположение старых проводов, то можно проштробить каналы самому.
- В строительных магазинах продаются электрические штроборезы, при помощи которых можно сделать эти каналы.
- В полученные каналы укладываются провода. Их лучше помещать в открытые кабель – каналы или гофрированные пластиковые трубки. Сверху все замазывают штукатуркой и выравнивают поверхность стены.
Инструкция замены старой проводки
Замена старой проводки производится полностью: от автоматов в щитке до всех розеток и выключателей. При монтаже проводки скрытого типа старые кабеля нужно убрать. При прокладке электрического кабеля открытого типа прежние провода достаточно обесточить и замазать штукатуркой.
Все предстоящие работы можно разделить на пять основных этапов:
- Первым шагом разрабатывают схему электрической организации квартиры.
- Затем составляют план разводки электропроводки, утверждают и регистрируют вместе со схемой электроснабжения.
- Организация времянки для ремонта.
- Монтаж электропроводки.
- Подключение рычагов воздействия на электричество, розеток, габаритных электроприборов.
Перед началом всех работ, нужно провести провод заземления.
Составление проекта по замене электропроводки
До начала всех работ нужно разработать проект восстановления проводки. Он обычно наносится на план квартиры.
На этом проекте отмечается нахождение электрических узлов, а также производится подсчет необходимой длины кабеля. Выбор типа провода проводят исходя из общей нагрузки на электросеть. Для этого принимают во внимание то, что при включении бытовых приборов с двигателями возможно усиление нагрузки на сеть на непродолжительное время. Поэтому автоматы стоит подбирать с учетом скачков напряжения.
Входящие выключатели устанавливают с учетом суммированной мощности общего количества электрических устройств, которые предполагается использовать в квартире.
Общий набор кабеля и выключателей для индивидуальной рабочей цепи подбирают отдельно, в зависимости от предполагаемой нагрузки на нее.
В рабочей конструкции нужно предусмотреть 2 нулевых кабеля. Функциональный нулевой кабель и предохранительный нулевой кабель (для соединения металлических осветительных приборов и нулевого контакта розеток). Примерные проекты по замене электрической проводки можно найти на фотографиях из интернета.
Отличительные моменты при замене проводки открытого типа
Начальными шагами, при замене такого типа проводки, отмечаются накладные электрические узлы. Начало всех узлов прикрепляют к стене с помощью дюбель-гвоздей. Потом по ходу электрической сети прокладывают кабель-каналы.
Провод для электроплиты должен быть целостным, без соединительных узлов. Исключение возможно, если планируется переноска плиты на большое расстояние.
Соединение нужно сделать надежно и закрыть при помощи муфты или термоусадочной трубочки. В противном случае, при функционировании плиты, место соединения может нагреваться и привести к пожароопасной ситуации. 3-я жила провода идет для соединения плиты с проводом заземления квартиры.
Особенные моменты при замене проводки закрытого типа
Если необходимо произвести замещение проводки закрытого типа, не важно полностью или частично, работы начинают с подготовки новых каналов для прокладки скрытых электрических узлов.
Штробление осуществляют при помощи перфоратора и набора сверл по бетону, круглой формы. Можно использовать специальный штроборез, но после него получаются тесные каналы. Если каналы нужны более широкие, то применяют перфоратор с долотом.
В полученных каналах фиксируют распределительные коробки. Для фиксации лучше использовать быстро высыхающие растворы. Таким же растворам фиксируют кабель в каналах, который прокладывают к узлам подключения.
Внутри распределительной коробки подведенные провода скрепляют любым вариантом скрутки. Затем их или спаивают, или обжимают, и обязательно покрывают изоляционной лентой.
В итоге, если процесс замены проводки грамотно разбить на этапы и пошагово их выполнять, то процедура монтажа нового электрического кабеля пройдет удачно.
Фото процесса замены проводки
Одна из наиболее частых причин, заставляющих поменять электропроводку в частном доме – повышенное потребление электричества. Оно создаёт сильную нагрузку на провода, которые, как правило, к этому не готовы из-за физического износа.
Кроме того, замена проводки позволяет добиться более высокого уровня электробезопасности. В старом доме за годы эксплуатации проводная изоляция может разрушиться. В результате возникает опасная ситуация, которая вдобавок ко всему влечёт за собой дополнительные расходы на электроэнергию.
Замена электрической проводки в доме своими руками – задача довольно непростая, особенно если речь идёт о скрытой электропроводке. Однако эта задача выполнима, если человек способен разобраться в схемах. В противном случае лучше не испытывать судьбу и обратиться либо к хорошему частном электрику, либо в компанию, предоставляющую услуги по замене электропроводки.
Составление схемы
За основу схемы будущей электропроводки можно брать стандартные однолинейные схемы питания, которые находятся в свободном доступе в интернете. Основное правило тут заключается в следующем. В любую комнату дома от счётчика должны идти хотя бы две ветви – одна на цепи освещения, вторая на розетки.
Поскольку в частном доме, как правило, один санузел, то дополнительная система уравнивания потенциалов не требуется. То есть на схеме замены электропроводки следует обозначать только ветви к местам подключения (розеткам) и стационарным электрическим установкам.
Ещё одно важное правило, которое стоит помнить при замене электропроводки: не надо на схеме рисовать ветви на веранду, балкон или лоджию. Это грубое нарушение правил устройства электроустановок в жилых помещениях. Балконы, веранды и лоджии должны питаться от розеток, находящихся в других комнатах.
Желательно, если составленную схему одобрят электрики и организации, занимающиеся противопожарной безопасностью. Практика показывает, что схему замены электропроводки в частном доме лучше не нагружать мелочами типа подсветки потолка, удлинителя на веранду и т. п.
Инспекторов подобные детали смущают, и в целом годный план может быть не принят из-за этого.
Наличие разрешительного сертификата на замену старой проводки, а также акт проведённых работ поможет хозяину частного дома дороже оценить его в будущем при возможной продаже.
Подбор кабелей
Подбор сечения кабеля – важнейшая часть подготовки к монтажу электропроводки. Чтобы сделать грамотный подбор, необходим предварительный расчёт: нужно сложить мощности имеющихся приборов и прибавить к сумме по 100 ватт на каждый используемый прибор.
Затем следует поделить результат на 220. В случае если конечная цифра не превышает 15, можно использовать провода с реальным поперечным сечением 1,5 мм кв. А для розеток оптимальное сечение больше – 2,5 мм кв.
Что касается материалов, то сегодня в приоритете у домашних мастеров, решившихся на замену электропроводки доме, кабели из меди марок ВВГнг-LS и NYM. Первые характеризуются доступной стоимостью, а вторые – дополнительной изоляционной оболочкой, а также простотой разделки.
Кабели из алюминия также не воспрещается использовать для замены электропроводки, но сечение у них должно быть больше, чем у медных.
А ещё жилы кабелей из алюминия имеют свойство ломаться на перегибах, то есть не очень надёжны. Обращая на это внимание, алюминий не рекомендуют применять внутри дома.
Также заранее стоит определить метраж проводов и кабелей, необходимых для замены. Для этого надо измерить расстояние от щитка до точки подключения с учётом всех углов, альковов и выступов, имеющихся в частном доме.
Традиционно все повороты электропроводки выполняются строго под углом 90 градусов, и это тоже нужно иметь в виду при замерах. Полученные значения плюсуют между собой и прибавляют к сумме ещё как минимум 15 %.
Существует и упрощённый метод расчёта метража проводов и кабелей – площадь частного дома надо просто умножить на два.
Инструменты и оборудование
Помимо проводов и кабелей, придётся приобрести на замену и защитную автоматику для электропроводки – устройства защитного отключения и автоматические выключатели. Эти устройства подбираются на каждую группу проводов отдельно.
На освещение подключают шестнадцатиамперный автомат, на розетки - автомат в 25 амперов, на бытовые приборы высокой мощности – автомат в 32 ампера. Отдельное устройство защитного отключения (с силой тока 63 ампера) следует установить также на вводе.
Непосредственно процедуру замены электропроводки в частном доме можно будет начинать, только когда будут приобретены все розетки, автоматы и осветительные приборы.
При их покупке следует опасаться браков и подделок. Не будет лишним потребовать сертификат качества на товары.
Также стоит позаботиться о том, чтобы под рукой оказались все нужные инструменты. К примеру, для замены электропроводки в частном доме могут понадобиться:
Сюда надо добавить набор отверток, который, наверняка есть у любого хозяина, уровень, карандаш. Могут потребоваться и другие инструменты.
Удаление старых линий
Сначала любой мастер, решившийся на самостоятельную замену электропроводки, должен удалить старые линии. Для этого отключается электричество на вводе в распределительном щитке.
Затем все помещения освобождаются от предметов мебели, чтобы замене ничего не мешало. Старые кабели нужно полностью удалить, начиная с распределительных коробок.
Обычно они без проблем вытягиваются со штроб, но если это не получается, то лучше оставить их на месте, хорошо изолировав с двух сторон.
Кстати, старые штробы допускается использовать для новой электропроводки в частном доме, если положение розеток и выключателей вас в целом устраивает.
Если же нет, придётся штробить новые канавки по утверждённой схеме.
Монтаж новой проводки
Сразу стоит отметить, что замена электропроводки в частном доме должна осуществляться инструментами с изолированными рукоятями. А сам мастер обязательно должен надеть резиновые перчатки.
Обычно замена старой электропроводки в доме начинается с замены щитка и его установки на новом месте (если, конечно, старое не устраивает). В частных домах, как правило, не существует специальной ниши для щитка, поэтому его проще всего сделать навесным и прикрепить на дюбеля.
Для щитка подбирается такое место, к которому всегда будет свободный доступ. Кроме того, владелец частного дома должен провести кабель типа ВВГнг 5*6 от старого места расположения щитка к новому и подсоединить его.
На следующем этапе замены электропроводки необходимо совершить такие действия:
Замена устаревшей или ветхой электропроводки в деревянном доме проводится примерно по тому же алгоритму. Но здесь особое внимание нужно уделить пожаробезопасности. Поэтому специалисты советуют делать в частном доме из дерева открытую прокладку кабеля.
Однако она может быть внутренней, если в дальнейшем планируется серьёзная отделка и обшивка стен. Внутреннюю электропроводку в частных деревянных помещениях обязательно размещают внутри труб или металлических рукавов.
Это позволяет не только защититься от рисков возникновения пожара, но и от повреждений при высверливании отверстий.
Проверка новых линий
Когда вы смените проводку в доме, необходимо будет сделать проверку готовых линий. Здесь следует воспользоваться мультиметром и индикаторной отвёртки. С помощью такой отвёртки можно проверить напряжение в розетках и других конкретных электрических точках.
А прозвонка мультиметром позволит более наглядно убедиться, что ни на одном участке электропроводки нет короткого замыкания. Если проверка не выявила никаких проблем, значит, замена проводки в частном доме прошла успешно, и можно приступать к штукатурке, шпатлёвке и иным отделочным операциям.
