Для того чтобы ваше проживание в частном доме было максимально комфортным, он должен непременно иметь столь важный элемент, как система отопления частного дома. Только с ее помощью можно создать удивительно приятные, комфортные условия для проживания.
Конечно же, не последнюю роль в любой отопительной системе играет теплоноситель. По сути, его наличие – обязательное условие, иначе устройство отопления в частном доме просто не сможет функционировать качественно. Практически все современные отопительные системы в качестве теплоносителя используют воду.
Система отопления частного дома
Наиболее правильным вариантом является обращение к специализирующейся компании, работники которой помогут осуществить выбор системы отопления частного дома и оказывают услуги по установке отопительных систем.
Профессионалы смогут посоветовать, какой именно тип отопительной системы будет наиболее рационально использовать в вашем доме, правильно смонтируют ее.
Следует отметить, что порой владельцы домов, не желая нанимать дополнительных специалистов, сами берутся за установку отопительной системы. На самом деле, в этом нет ничего сложного – достаточно просто соблюдать определенные правила монтажа.
Из чего состоит отопительная система?

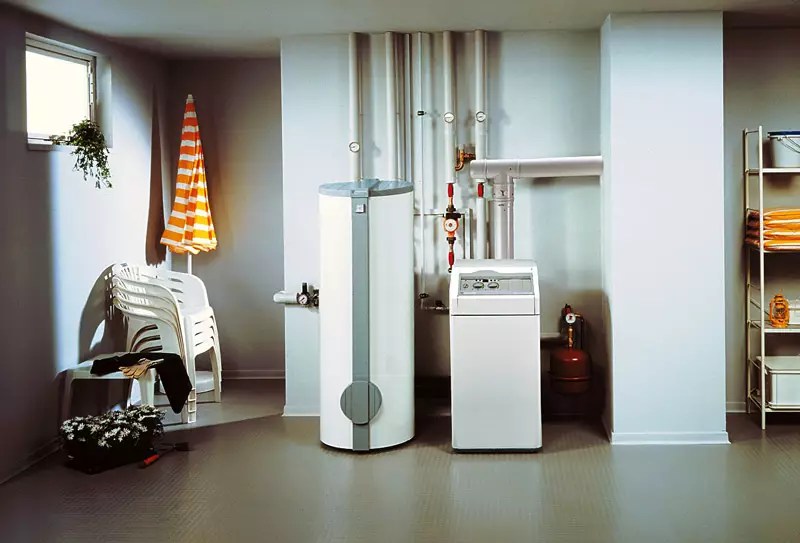

Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.
Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.
На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

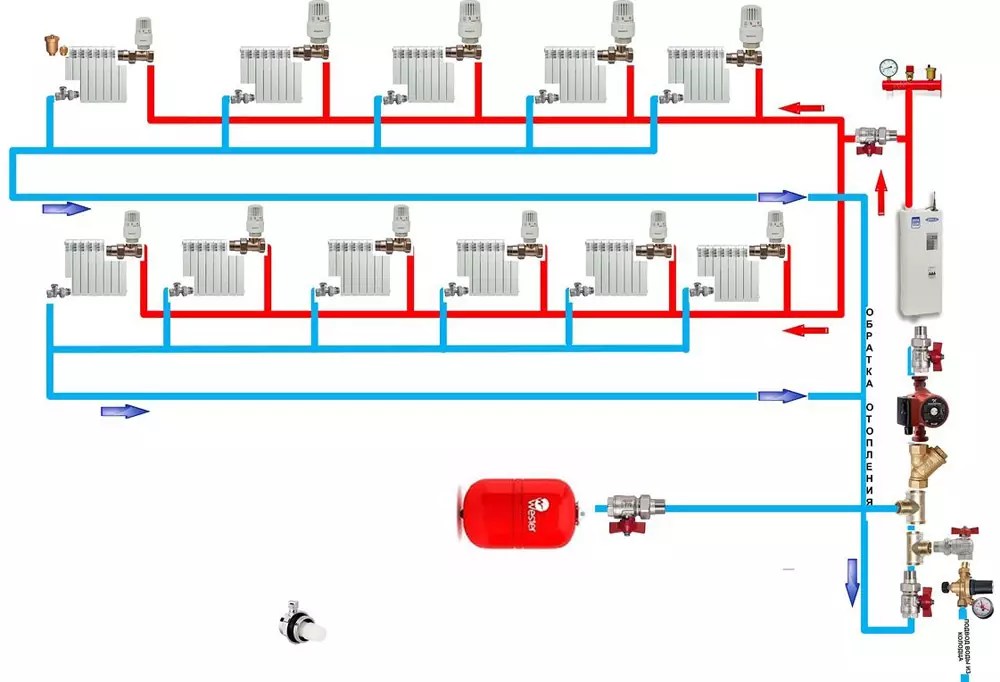

Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений. Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола.
Многие специалисты утверждают, что подобная отопительная система менее эффективна, чем старое печное отопление.
Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.
Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.
Все, что необходимо для правильной и максимально качественной работы такой системы отопления частного дома – строгое соблюдение правил во время ее монтажа и запас топлива.
Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении. Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.
В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок. Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе. Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.
Бак должен иметь средний объем. Ведь дополнительной его функцией является возможность контроля уровня теплоносителя, который при необходимости можно просто сливать из бака.
Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.
Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.
Трубы для отопительной системы
Продолжительное время для создания отопительной системы использовались исключительно стальные трубы. Это было довольно неудобно, поскольку монтаж занимал продолжительное время, да и грубые швы, впоследствии сильно портили визуальное восприятие системы и виды отопления частных домов.
К счастью, сегодня смонтировать отопительную систему любой сложности можно, используя металлопластиковые трубы. Они более тонкие, гибкие. Их поверхность выполнена из специального термостойкого пластика, а внутренняя часть – из тонкого слоя алюминия. На рынке существует огромное количество дополнительных элементов для металлопластиковых труб – уголков, соединений, кранов. Они позволяют как соединять трубы между собой, так и подключать к ним трубу иного типа.
Поскольку на сегодняшний день существует достаточно большое количество видов металлопластиковых труб, особое внимание при их выборе следует обратить на маркировку. Трубы, предназначенные для отопительных систем, обозначены символами «PE-RT-AL-PE-RT».

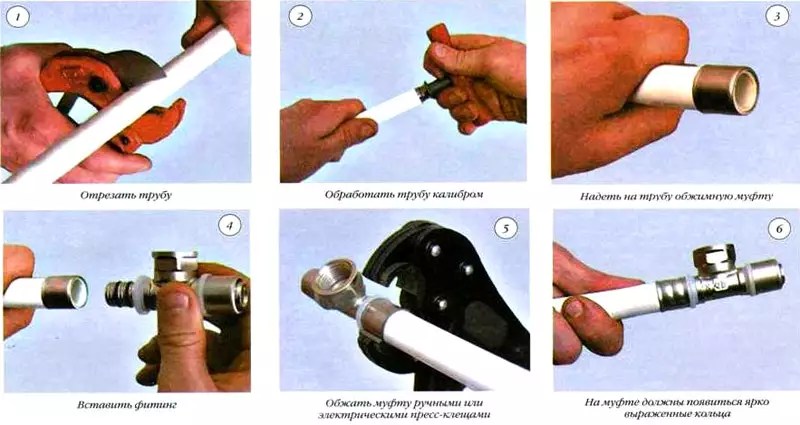

Преимущество металлопластиковых труб состоит еще и в том, что работать ними довольно легко. Достаточно гибкие и легкие, они режутся обычной ножовкой или ножницами по металлу.
Для того чтобы способы отопления частного дома были максимально герметичными, следует тщательно устанавливать все комплектующие. При этом рациональным является использование пресс фитингов – они прекрасно сохраняют целостность трубы.
Что следует делать в первую очередь?
Итак, вы решили создать в доме качественную и надежную отопительную систему, которая работает с жидким теплоносителем. Первое, что необходимо сделать, планируя любые виды систем отопления частного дома, – создать детальный план, схему будущей системы. На ней должно быть указано: расположение и уровень котла, продолжительность трубопровода, размещение радиаторов и всех дополнительных компонентов системы, вплоть до кранов Маевского. После этого следует определить, котел какой именно мощности вам необходим. Ведь более слабый не сможет создать необходимый уровень и скорость нагрева. А более сильный использовать просто нерационально – ведь он будет работать лишь вполовину своей мощности.
Довольно часто при создании системы отопления используются самодельные отопительные котлы. Они имеют более низкую стоимость, однако невозможно установить их точную мощность.
В случае если вы решили дополнить типы систем отопления частного дома именно таким котлом, то следует просто рассчитать максимальный объем теплоносителя, который данный котел может вмещать. Для этого следует объем помещения (или суммарный объем помещений) которое будет отапливаться, просто разделить на 1000. То есть, объем комнаты в 100 м 2 равен 300 м 3 . Делим данный показатель на 1000 и получаем 300. Соответственно, именно такое количество теплоносителя и должен вмещать самодельный котел.
Следует отметить, что размер котла напрямую зависит от его мощности. То есть, чем мощность выше – тем котел больше. Разумеется, перед созданием плана-схемы отопительной системы следует найти идеальное место, установленный в котором котел не будет никому мешать. При этом следует учитывать уровень расположения котла – он должен быть самой нижней точкой системы. Идеальное решение – расположение котла в подвале. Если же в вашем доме подвал отсутствует – позаботьтесь об удобной нише в полу. Желательно, чтоб котел располагался в отдельном помещении, доступ в которое можно ограничить в целях безопасности.
Важно понимать – отдельные виды котлов (газовые, электрокотлы) требуют особых условий размещения. Если вам о них ничего неизвестно – перед монтажом системы непременно обратитесь к специалистам за консультацией.
Что следует учитывать
Монтируя магистраль, следует брать трубы, диаметр которых вдвое больше труб, которые будут подводить теплоноситель непосредственно к радиатору. Это правило относится как для подающих труб, так и для обрата. При монтаже магистрали трубы необходимо закреплять специальными кольцами – таким образом можно избавиться от провисания.
Даже при условии, что система будет состоять из металлопластиковых труб, вертикальный стояк, идущий от нагревательного котла к расширительному баку, должен быть выполнен из стальной трубы. Если бак отсутствует, из стали следует делать первые несколько метров трубы. При подключении мембранного расширительного бака можно использовать трубу меньшего диаметра.
Это обусловлено тем, что сильный жар, поднимающийся от котла, может повредить пластиковую часть трубы. Лучше, чтоб металлопластиковая труба располагалась лишь в отапливаемом помещении.
Если есть возможность, можно проложить два контура отопления, каждый из которых, в свою очередь, будет состоять из труб подачи и обрата. Такие варианты отопления частного дома, несомненно, более накладны. Однако в случае возникновения необходимости ремонта один из контуров модно перекрыть.
На каждом радиаторе, равно как и на магистралях подачи теплоносителя и обрата, непременно следует установить краны стравливания воздуха.
Его чрезмерное скопление в системе может стать причиной серьезной поломки. Монтаж радиаторов следует выполнять с соблюдением одного условия – сторона, от которой выходит труба обрата, должна быть расположена чуть ниже – это необходимо в системах с естественной циркуляцией теплоносителя.

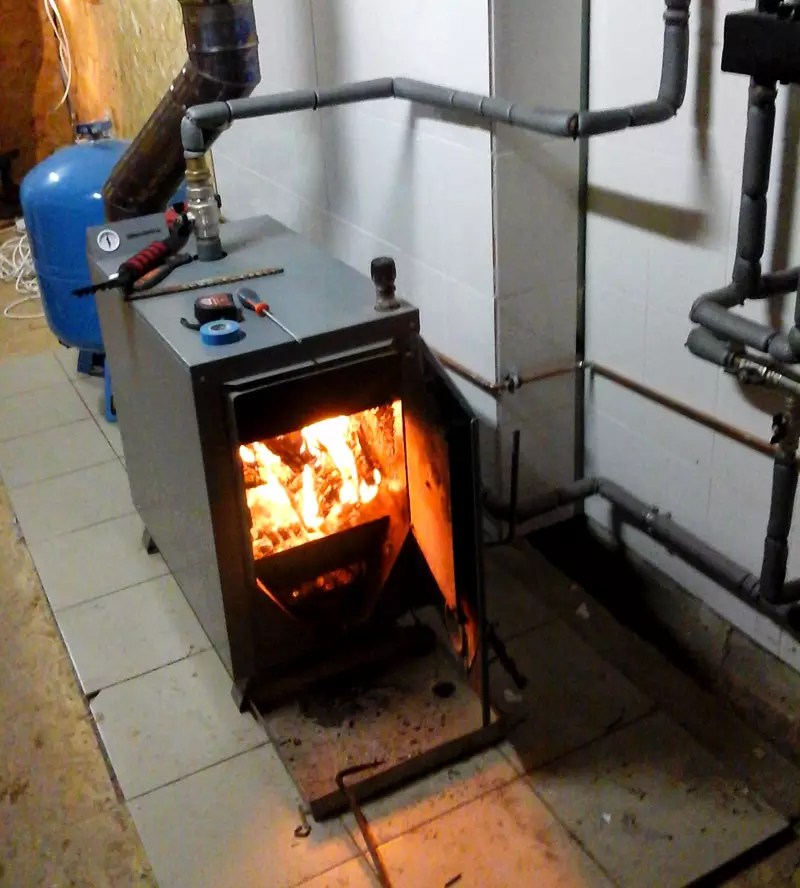

В случае применения самодельного отопительного котла следует учитывать, что патрубок прямой магистрали должен располагаться максимально высоко. Это позволит избежать губительных гидроударов. Отопительный котел следует устанавливать с уклоном в 5 мм, который должен быть выполнен в сторону магистрали обратки.
Правила работы отопительной системы

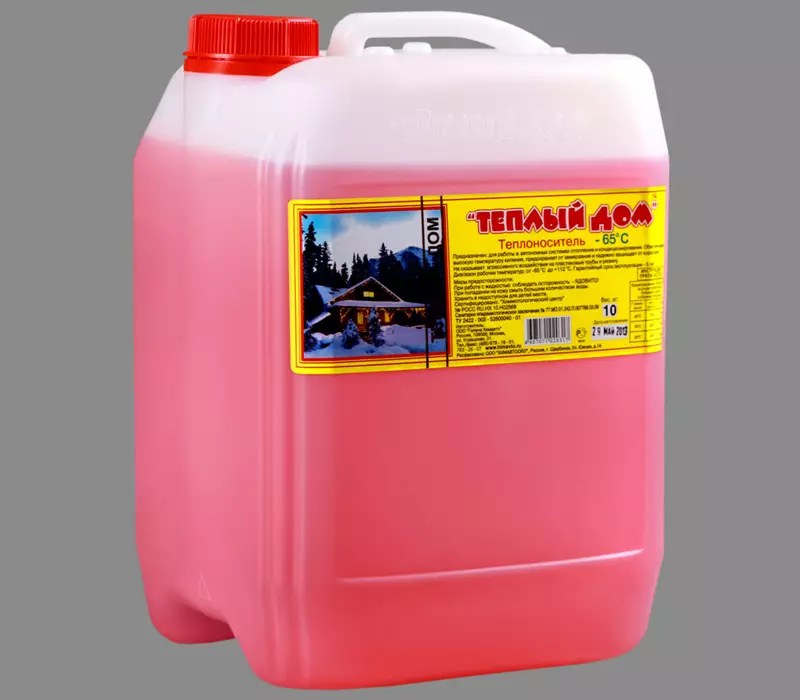

Когда монтаж системы будет полностью закончен, ее следует заполнить теплоносителем. При этом все краны, которые используются для стравливания воздуха, должны быть открыты. После того, как виды отопления частного дома будут заполнены теплоносителем, следует растопить котел, используя незначительное количество топлива. Это дает возможность проверить равномерность прогрева системы – не должно быть излишне горячих или холодных участков (в таком случае следует открыть клапан радиатора и спускать воду до тех пор, пока не пойдет горячая).
При растапливании в котле не должно быть посторонних звуков. Допускается незначительное просачивание теплоносителя в области резьбовых соединений.
После нескольких пробных запусков резьбовое соединение перестает пропускать воду. Тогда можно начинать топить котел на полную мощность.
Мощность котла – весьма важный показатель, который непременно должен быть подобран правильно. В случае если мощность выше, существует возможность закипания котла, что, в свою очередь, может повлечь самые печальные последствия не только для отопительной системы, но и для всего дома. Если мощность котла слишком низкая, это сказывается на уровне температуры обрата – он не превышает 40 градусов.
Правильно смонтированные работающие методы отопления частного дома не должны издавать посторонних звуков. Кроме того, разница температуры подаваемого теплоносителя и обрата не превышает 40 градусов. Видео по установке системы можно посмотреть ниже.
Автономные системы отопления в частных домах выполняют одну из главных функций при их обустройстве. От правильного распределения тепла в помещениях зависит не только комфорт проживания. Отопление несет еще и конструктивную нагрузку: предотвращает возникновение и распространение сырости, грибка и плесени. При постоянном росте цен и недешевой стоимости подключения, становится все более актуальным вопрос, какое отопление лучше в частном доме.
У автономного отопления есть ряд преимуществ, но надо еще выбрать подходящую систему Источник 999.md
Системы отопления: их выбор и применяемые к ним требования
На сегодняшний день представлены различные схемы устройства отопительных систем и модели оборудования для них. Идеального варианта при их выборе нет. Но есть основные правила, которым нужно следовать – добиться правильного регулирования, распределения и передачи тепла по всем помещениям строения.
Видео описание
В нашем видео поговорим об отоплении в частном загородном доме. У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:
Главные критерии при выборе систем отопления :
Минимум расходов при высокой теплоотдаче. Обеспечение жилья нужным количеством тепла и небольшие затраты на монтаж, эксплуатацию и обслуживание.
Максимальная автоматизация . Системы отопления в целях обеспечения безопасности необходимо эксплуатировать при наименьшем вмешательстве человека в их работу.
Высокая износостойкость всех элементов . Выбирать необходимое оборудование нужно с учетом его эксплуатационной надежности.
В некоторых случаях можно воспользоваться формулой: «чем проще, тем надежнее» Источник promogaz.ru
Виды автономных систем отопления
Классификация всех без исключения отопительных систем происходит по типу топлива, нужного для их работы. Если необходимо постоянно экономить на энергопотреблении системы, и есть возможность применять несколько видов топлива для обогрева, то лучшим решением станет приобретение комбинированного оборудования. Эти модели имеют все преимущества стандартных типов отопительных котлов и могут производить работу на нескольких видах топлива. С целью ознакомления представлены разные типы монтажа, чтобы застройщик мог сам выбирать, какое отопление лучше для частного дома.
Котел для системы отопления может работать от любого вида топлива Источник nehomesdeaf.org
Водяное отопление
Один из самых признанных устройств системы индивидуального отопления в своем доме. Теплоносителем здесь выступает замкнутый по контуру трубопровод с разводкой, с циркулирующей по нему нагретой от котла водой. Монтаж отопления производят несколькими способами: одно или двухтрубным, с батареями (чугунными, стальными, биметаллическими) или радиаторами конвекторного типа. Модель нагревательного котла устанавливают с учетом вида топлива.
Схемы автономной водяной отопительной системы
Различают несколько вариантов монтажа таких систем. При проектировании частного дома нужно внимательно отнестись к их выбору.
С целью ознакомления представлены разные типы монтажа, чтобы застройщик мог сам выбирать, какое отопление лучше для частного дома.
Разводка с разделением по типу циркуляционной системы
сборка с естественной циркуляцией за счет разницы давлений;
монтаж с принудительным типом циркуляции.

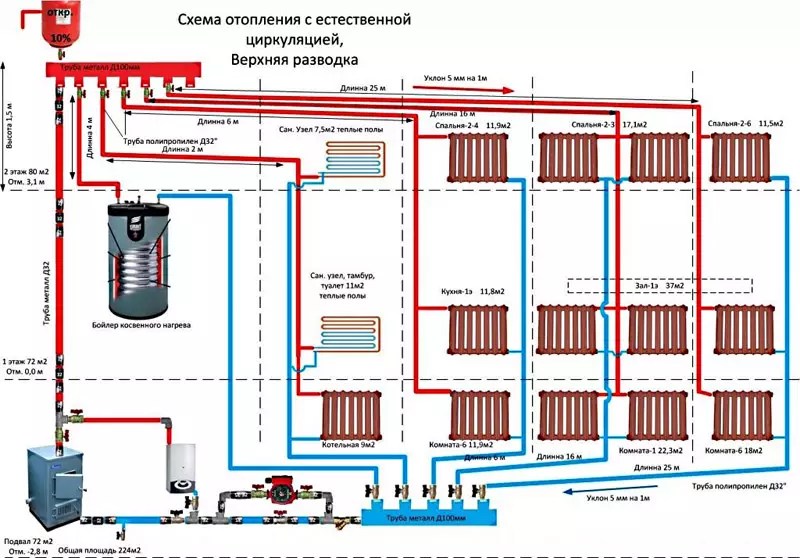

По месту прокладки подающей магистрали
монтаж с верхней разводкой;
монтаж с нижней разводкой.
Рассматривать такие схемы есть смысл только при строительстве двух или трехэтажного дома Источник pinterest.com
По количеству стояков
однотрубная схема монтажа;
двухтрубная схема.
По расположению стояков
вертикальная схема подключения;
горизонтальная схема подключения.
По схеме прокладки магистрали
схема развязки с попутными магистралями;
схема развязки с тупиковыми магистралями.
Тупиковая схема применяется при небольшом количестве радиаторов Источник dvamolotka.ru
Отопительная схема «Ленинградка»
Схема «Ленинградка» упрощает управление процессом корректировки температуры для каждого отдельно взятого в доме помещения.
Плюсы :
постоянный объем жидкости в теплоносителях;
экономия на топливе;
бесшумность при работе;
несложность в установке, обслуживании и ремонте;
большой срок эксплуатации.
Минусы :
медленный обогрев;
частая чистка радиаторов с целью повышения теплоотдачи;
высокая возможность протечки труб в случае коррозии металла;
требуется обязательное удаление жидкости из системы перед ее консервацией;
необходимость в постоянной работе , для предотвращения замерзания жидкости в холодное время года;
трудоемкость при сборке.
Схема отопительной системы «Ленинградка» Источник promogaz.ru
Воздушное отопление
Обогрев жилья производится непосредственно воздухом, который нагревается газовым воздухонагревателем, водяным теплообменником или электрическим нагревателем и посредством вентилятора через подающие воздуховоды распределяется по отапливаемым помещениям дома. Остывший воздух забирается из помещений через возвратные воздуховоды, к нему подмешивается свежий воздух с улицы, эта смесь очищается от пыли фильтром, и снова подается на нагрев в воздухонагреватель. И так по «кругу» до тех пор, пока температура в доме достигнет установленного на термостате значения и система отключится. При снижении температуры в доме на 1 градус, термостат включит систему снова и так далее.
Видео описание
В этом видео мы обсудим можно ли смонтировать воздушное отопление самостоятельно:
Вместо нагрева воздуха зимой, летом воздух в такой системе можно охлаждать, установив в канал рядом с воздухонагревателем испаритель кондиционера или водяной охладитель. Испаритель может быть использован для нагрева воздуха, если внешний блок кондиционера имеет функцию теплового насоса.
В канал можно добавить при необходимости, увлажнитель, стерилизатор воздуха, дополнительный НЕРА фильтр.
Плюсы :
- Высокие показатели комфортности за счёт сочетания отопления, вентиляции и фильтрации воздуха в базовом исполнении.
- Экономия энергоресурсов до 30% по сравнению с другими видами отопления за счёт контролируемой вентиляции.
- Высокая надежность, большой срок эксплуатации и отсутствие угрозы разморозки системы.
- Возможность регулировки температурных режимов термостатом по программе и через Интернет.
- Возможность работы в режиме кондиционера и теплового насоса .
- Все виды обработки воздуха в доме в «одной точке» (увлажнение, стерилизация, дополнительная фильтрация).
- Простота обслуживания (замена фильтров и др. сменных элементов системы).
- Воздуховоды занимают некоторую часть внутреннего объёма дома.
- Воздуховоды должны быть вписаны в конструкцию и интерьер дома на стадии проектирования.
Паровое отопление
Установка обогрева с устройством паровых систем и сейчас остается востребованной. Система нормально работает с различными видами топлива – дровами, газом, углем, электричеством. При ее монтаже приоритет отдают комбинированным способам отопления (газ + электричество, твердое топливо). Правильный выбор комбинирования топлива значительно удешевит процесс обогрева жилья.
Схема монтажа автономной паровой отопительной системы Источник kevuza.recalobip.ru.net
Принцип действия
В паровом котле жидкость нагревается до точки кипения, и образовавшийся пар попадает в радиаторы или трубы. Постепенно охлаждаясь, он конденсируется и поступает назад в котел. Надежность в эксплуатации прямо зависит от модели парового котла. Ее необходимо выбирать, учитывая площадь и инженерные особенности здания.
Плюсы системы :
экологическая чистота;
быстрый обогрев дома без зависимости от его площади;
цикличность ;
хорошая теплоотдача ;
небольшая вероятност ь промерзания системы.
В целом, схема парового отопления не отличается от обычного водяного Источник promogaz.ru
Минусы :
высокая температура внутри теплоносителя негативно влияет на эксплуатационные возможности системы;
требуется наличие разрешительной документации для ввода в эксплуатацию;
нет возможности поддерживать определенный температурный режим внутри здания;
шум при заполнении паром;
необходимость в постоянном контроле из-за взрывоопасности паровых котлов;
большая стоимость оборудования;
сложность монтажа.
Газовое отопление
Если в местности, где расположен частный дом, нет магистральной ветки с газом, производят сборку системы с обогревом сжиженным газом. Для этой цели на приусадебном участке устанавливают газгольдер – герметическая емкость, которую периодически заправляют пропан бутаном.
Газгольдер по сути – это большой газовый баллон, который закапывается рядом с домом Источник shumcity.ru
Плюсы :
экологически чистый источник поступления тепла;
увеличение срока эксплуатации оборудования;
полная автономия .
Минусы :
трудоемкость монтажа;
неудобство дозаправки ;
проблемы с получением разрешительных документов ;
дороговизна установки;
постоянный контроль со стороны сервисных служб;
если нет подключения к газовой магистрали, то необходимо наличие специальных установок для хранения топлива .
проектирования загородных домов и систем отопления и утепления домов под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Отопление электрическими установками
Рост цен на энергоносители значительно повлиял на популярность обустройства систем отопления с использованием электричества. Такой подход экономически обоснован только при отсутствии других альтернативных вариантов. В качестве теплоносителей в электросистемах выступают электрические камины, конвекторы, инфракрасные обогреватели, теплые полы.
Плюсы отопления энергоносителями :
относительно небольшая стоимость оборудования для монтажа;
возможно применение электрических котлов для получения горячего водоснабжения ;
экологичность ;
возможность автоматизации для поддержания в здании оптимального температурного режима;
нет необходимости в дорогостоящем сервисном обслуживании;
возможность перестановки отопительного прибора из одного помещения в другое.
Минусы :
большая потребляемая мощность (до 24кВТ/час) и немалая стоимость электроносителей ;
необходимость в установке дополнительных многофазовых распределителей ;
при возможных перебоях с подачей электричества происходит сбой во всей схеме.
Геотермальная установка для создания схемы отопления
Выбрать отопление частного дома, применяя с этой целью энергетические ресурсы земли – получить экологически чистый и экономичный источник получения тепла для обогрева частного жилья. В слоях грунта аккумулируется 98% энергии солнца, которая и является основой для выработки топлива. Независимо от времени года и температуры на поверхности, в глубоких слоях грунта сохраняется тепло.
Схема обустройства геотермальной системы отопления Источник promogaz.ru
Геотермальная установка состоит из внешних и внутренних контуров. Внешняя цепь (теплообменник) располагается ниже уровня земли. Внутренний контур представляет собой обычную систему, расположенную в доме и смонтированную из труб и отопительных радиаторов. Теплоносителями выступают вода или иная содержащая антифриз жидкость.
Плюсы :
возможность наладки и пуска системы в разных климатических условиях ;
экологическая безопасность ;
постоянное получение нужного количества тепловой энергии;
небольшие расходы на эксплуатацию.
Видео описание
Минусы :
дороговизна приобретения необходимого оборудования;
окупаемость установки возможна только через 7-8 лет;
трудоемкость монтажа;
необходимость в сооружении коллектора .
Отопление солнечными батареями
Альтернативный и экологически безопасный способ получения тепла – монтаж отопления с применением солнечных коллекторов. В регионах с низкой активностью солнца этот метод применяют в качестве запасного или дополнительного варианта.
Для наибольшего КПД системы надо правильно расположить батареи на крыше Источник finetodesign.com
Плюсы :
большой эксплуатационный срок;
быстрая окупаемость ;
доступность оборудования для монтажа;
оптимальный вариант для получения тепла от электрообогревателей и при обустройстве теплых полов;
экологическая безопасность;
простота в эксплуатации;
отсутствие затрат на приобретение топлива.
Видео описание
Минусы :
необходимость в постоянном солнечном освещении ;
необходимость в сложных расчетах для правильной установки фотоэлементов;
монтаж кровли под 30 градусным углом ;
желательно иметь в наличии запасной источник поступления тепла.
Печное отопление
Использование каминов и печей целесообразно лишь в качестве источника дополнительного или временного получения тепловой энергии при устройстве систем отопления в индивидуальном строительстве. В основном применяют для обогрева загородных дач. В частных домах большой площади, с постоянным проживанием людей, они не имеют никакой эффективности, поскольку не способны обеспечивать равномерность в подаче тепла по всем помещениям. Либо же придется дополнительно монтировать систему водяного отопления, а саму печь использовать как красивый дровяной котел
Печь больше подойдет для небольшого дома Источник chrome-effect.ru
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов под ключ . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Заключение
Чтобы определиться с оптимальным вариантом обустройства систем автономного обогрева и окончательно сориентироваться, какую систему отопления выбрать для частного дома, желательно, прежде всего, проанализировать, который из видов топлива наиболее доступен в данной местности. Именно от этого и зависит решение в пользу устройства подходящей отопительной системы.
Любой обладатель загородной недвижимости рано или поздно сталкивается с необходимостью создания комфортных условий проживания. Водяное отопление загородного дома - это достаточно простая система, однако существует множество различных вариантов ее реализации. Причина в том, что она должна быть не только надежной и простой в управлении, но и экономичной и эффективной. Поэтому при ее создании важно правильно выбрать ее тип и все входящие в нее элементы.
Виды систем отопления частного дома
Система водяного отопления частного дома может быть двух видов: открытая (гравитационная) и закрытая.
Открытая система состоит из нагревательного котла, радиаторов и расширительного бака. Все элементы соединены между собой трубами. Горячая вода, нагретая котлом, по стояку поднимается вверх к подающей трубе и под действием силы тяжести самотеком растекается по батареям.
Движение воды обеспечивается за счет разности плотности горячей (нагретой котлом) и холодной (отдавшей тепло в радиаторах) воды. Расширительный бак необходим для компенсации увеличения объема воды при нагревании. При этом бачек применяется открытого типа для снижения гидравлического сопротивления.
Рис.1.
Водяное отопление в частном доме без насоса - энергонезависимо. Ему нужен только источник топлива, на котором работает котел.
Недостатков же у этой схемы много и все они связаны с гравитационным принципом работы. Вот некоторые из них:
- медленный прогрев;
- необходимость устанавливать расширительный бак в самой высокой точке системы при этом котел должен быть в самой низкой точке;
- постоянное испарение теплоносителя из расширительного бака (так как он сообщается с атмосферой);
- сложность балансировки;
- невозможность устройства теплых полов и пр.
Устранить такой недостаток как высокая инертность и повысить производительность можно установкой циркуляционного насоса. Он подключается по схеме с байпасом, который обеспечивает два режима работы. Такая отопительная система дома может работать как при гравитационном принципе циркуляции теплоносителя, так и при принудительной прокачке. Однако все остальные ее недостатки сохраняются.
Рис.2.
Несмотря на энергонезависимость открытой чаще всего делают выбор в пользу закрытой системы. От открытой она отличается наличием циркуляционного насоса и применением герметичного расширительного бака.
Рис.3.
Циркуляция теплоносителя осуществляется по средствам специального насоса. Поэтому отсутствуют ограничения по установке элементов (определенный уклон труб и расположение элементов и пр.), возможно устройство водяных теплых полов, вся разводка становится более компактной и занимает меньше места.
Схемы отопления загородного дома
Закрытая система отопления частного дома может реализовываться различными способами в зависимости от этажности и площади, а также от вида обогревательных приборов. Наибольшее распространение получили однотрубная, двухтрубная, лучевая схема и их комбинация.
Однотрубные системы отопления представляют собой схему, при которой подача и обратка радиаторов подключены к одной трубе.
Рис.4.
Достоинство данной схемы в том, что она компактна, проста в монтаже и не требует большого расхода материала. Главным недостатком является то, что чем дальше радиатор отстоит от котла, тем меньше тепла он отдает помещению, т.к. в него попадает более холодная вода, чем в предшествующие.
Для устранения этого недостатка требуется точный расчет отопления дома, т.е. трубопроводов (по диаметру труб) и обогревательных приборов (количество секций) при проектировании. Однако часто сбалансировать однотрубную схему очень сложно.
Недостатков лишена двухтрубная система отопления частного дома. В этой схеме подача теплоносителя в радиаторы производится из трубы подачи, а слив остывшей воды осуществляется в трубу обратка.
Таким образом все нагреватели получаются подключены параллельно, и обеспечить одинаковую теплоотдачу обогревательных приборов значительно проще. Для этой цели применяются терморегуляционные вентили.
Рис.5.
Обе схемы могут использоваться в домах различной этажности. В зависимости от количества радиаторов на этаже может применяться горизонтальная или вертикальная разводка.
Двухтрубная система отопления одноэтажного дома небольшой площади должна иметь горизонтальную разводку. Для многоэтажного следует предпочесть вертикальную схему расположения стояков. Такой вариант позволит более равномерно распределить тепло по всем помещениям, благодаря более простой балансировке.
Рис.6.
Эффективное отопление дома достигается за счет применения лучевой (коллекторной) схемы. В ней каждый радиатор подключается индивидуально. По этой же схеме работает водяной теплый пол.
Рис.7.
Коллекторная система отопления частного дома более затратная в монтаже, чем предыдущие, но они с лихвой окупаются на экономии в эксплуатации. Дело в том, что можно точно настроить не только всю систему, но и каждый радиатор в отдельности. Таким образом в нежилых помещениях легко поддерживать небольшую температуру, тем самым значительно снизить потребления топлива для котла.
Выбор котла
Котлы отопления для частного дома можно разделить на несколько групп по типу используемого топлива, мощности, способа установки и функциональных возможностей. Учитывая их разнообразие выбор того или иного типа необходимо осуществлять из особенностей эксплуатации и вида системы обогрева.
По типу потребляемого топлива выделяют электрические, дизельные, твердотопливные и газовые. Нагревательные котлы перечислены в порядке снижения затрат на энергоносители, т.е. газовые самые экономичные. Естественно, что выбор в пользу того или иного типа в первую очередь зависит от этой характеристики.
Несмотря на то, что отопление в своем доме можно создать, используя любой источник энергии, чаще всего имеется доступ к газу. По этой причине отопительный газовый котел более всех пользуется популярностью. Поэтому именно эту группу мы рассмотрим более подробно.
Газовые котлы для отопления могут быть двух типов исполнения напольные и настенные.
Напольные обладают большой мощностью и способны обогреть дом площадью более 150 кв.м. По устройству они более просты и могут работать как в системе гравитационного, так и закрытого типа. Большинство моделей энергонезависимы, т.е. не требуют подключения к электричеству.
Рис.8.
Настенные котлы отопления обладают меньшей мощностью и более компакты. Они имеют эстетичный внешний вид и могут быть установлены в любом месте. В основном они предназначены для использования в закрытой схеме. По этой причине настенные газовые котлы уже снабжены циркуляционным насосом, расширительным баком и всей необходимой автоматикой. Они энергозависимы, но благодаря электронному управлению способны полностью автоматизировать обогрев загородного дома.
Рис.9.
Они могут быть с открытого и закрытого типа. Разница между ними в том, что с открытой камерой для работы берут воздух из помещения. Это накладывает требования по вентиляции и устройству дымохода. Котлы с закрытой камерой сгорания снабжены специальным вентилятором (турбиной), благодаря которой воздух нагнетается с улицы, а отработанные газы удаляются через коаксиальный дымоход, который очень прост в установке.
Настенный газовый котел может быть одноконтурный и двухконтурный. Одноконтурный работает только на обогрев помещения. Двухконтурные газовые котлы обеспечивают еще и горячее водоснабжение. Однако они хорошо справятся с задачей если имеется не более 2-х потребителей г.в.
Если же число точек водоразбора, которые могут использоваться одновременно больше, то целесообразно выбирать одноконтурный котел и устанавливать бойлер косвенного нагрева. Бойлер - это бочка в которой установлен змеевик, через который циркулирует теплоноситель и тем самым нагревает воду.
Рис.10.
Самой важной характеристикой газового котла является его мощность. Проектирование отопления дома начинают с расчета мощности котла с учетом множества параметров. Однако при высоте потолков до 3 м и хорошем утеплении стен и кровли можно руководствоваться простым правилом: 1 кВт мощности необходим для обогрева 10 кв.м. площади дома.
Расширительный бак и циркуляционный насос
Расширительный бак необходим для компенсации увеличения объема теплоносителя при нагревании. Так для воды, при нагреве до температуры 80 градусов ее объем увеличивается примерно на 5 %. Поэтому необходимо устанавливать расширительный бачек, при чем для открытой и закрытой системы применяются различные конструкции.
Бачек для открытой системы представляет собой емкость, объем которой полностью используется для заполнения теплоносителем при его расширении. Поэтому его объем должен составлять примерно 7% от общего объема теплоносителя.
Рис.11.
Система отопления частного дома с насосом подразумевает применение герметичного бачка. Такие емкости конструктивно разделены на 2 части эластичной мембраной, с одной стороны которой находится воздух под давлением обычно 1,5 атмосферы, а с другой теплоноситель. В этом случае бак необходим объемом 10 – 12% от общего объема.
Рис.12.
Выбор циркуляционного насоса осуществляют на основе расчетных значений расхода и напора. Расход – объем жидкости за единицу времени который должен прокачать насос. Напор – это гидравлическое сопротивление, которое должен преодолеть насос.
Формула для расчета расхода:
Q=0,86 x P / dT ,
где Q – расчетный напор, P – тепловая мощность (мощность котла), dT – перепад температур между подачей и обраткой (обычно 20 градусов).
Формула для расчета напора:
H=N x K ,
где H – величина напора, N – количество этажей с учетом подвала, K – коэффициент усредненных гидравлических потерь, принимается 0,7 – 1,1 для двухтрубных систем, 1.16 – 1,85 для лучевых схем.
Приведенные формулы это расчет системы отопления для частного дома приближенного характера, для точных вычислений характеристик необходимо использовать специальные методики, которые позволяют учесть все возможные факторы и точно определить режимы работы.
Трубы и автоматика
Системы отопления и водоснабжения коттеджей и дач имеет не высокую температуру теплоносителя обычно до 90 градусов. Поэтому для соединения всех отопительных приборов может применяться любой тип труб: стальные трубы, металлопластиковые, полипропиленовые.
Стальные прочны и долговечны. Однако их использование сопряжено со сложностью монтажа, выполнить который без навыков сварных работ невозможно. Кроме того, чтобы они не портили внешний вид помещения их необходимо периодически красить.
Металлопластиковые трубы пользуются большой популярностью. Монтаж системы отопления загородного дома с их помощью очень прост, особенно если применять резьбовые фитинги. Однако, как показывает практика, за счет сезонных перепадов температур зажим фитинга может ослабнуть и вызвать утечку теплоносителя. Поэтому места соединений необходимо регулярно проверять на утечки.
Полипропиленовые трубы (армированные) лишены недостатков стальных и металлопластиковых. Они монтируются с помощью сварки, что делает соединения очень прочным и долговечным, при этом сделать это можно своими руками даже не обладая опытом проведения подобного рода работ.
Рис.13.
Важнейшем элементом являются воздухоотводчики. Это простые механические приборы, которые позволяют устранить воздух из системы, который блокирует ее работу. Другое их название - кран Маевского. Эти устройства необходимо устанавливать не только в самой верхней точке, но и на распределительных коллекторах и отопительных приборах.
Рис.14.
В случае если для обогрева помещения применяются радиаторы отопления, то на каждый целесообразно установить терморегуляционный вентиль. С его помощью можно точно задать требуемую температуру.
Рис.15.
Отопление частного дома теплыми полами
В качестве нагревательных элементов могут применяться радиаторы или теплые полы, а также их комбинация. Довольно часто делают комбинированное отопление дома, т.е. первый этаж обогревают теплыми полами, а второй батареями.
Отопление теплым полом имеет ряд достоинств:
- позволяет создать более равномерный прогрев помещения, тем самым климатические условия становятся более комфортными, а система становится более простой;
- радиаторы должны быть установлены вдоль всех наружных стен, что не всегда предусматривает планировка, в тоже время как теплые полы лишены данного ограничения;
- простота регулировки.
Однако при всех достоинствах монтаж теплых полов более трудоемкий и дорогостоящий. Основной вклад вносят затраты на материалы и работу.
Рис.16.
Принципиально эта система не сильно отличается от традиционной. Главное различие заключено в необходимости монтажа специального смесительного и распределительного коллекторов.
Дело в том, что температура воздуха теплого пола обычно не превышает 35 градусов, в то время как котел дает температуру теплоносителя более 50 градусов. Смесительный коллектор предназначен для решения трех задач:
- задания невысокой температуры теплоносителя благодаря смешению горячего с остывшим;
- распределение воды по контурам;
- обеспечение циркуляции.
Рис.17.
Система теплого пола строится по лучевой схеме. Благодаря чему, она очень проста в настройке и регулировки, что в свою очередь упрощает создания комфортных условий и одновременно позволяет экономить на отоплении.
Рассмотренные варианты создания системы обогрева могут быть применены для дома любой площади и этажности. Важно найти компромисс между требуемыми климатическими факторами, стоимости элементов, сложности обслуживания и затратами на энергоносители. Если правильно соотнести все выше перечисленные параметры, то в доме всегда будет тепло и уютно, а затраты на отопление не сильно обременят семейный бюджет.
С приходом холодного времени года у большинства владельцев загородных коттеджей либо небольших дачных домиков, возникает вопрос, связанный с эффективным и в то же время экономичным отоплением всех помещений своего жилья.
В этой статье будут рассмотрены разные типы отопительных систем для частного дома со всеми достоинствами и недостатками. Исходя из рассмотренного материала, можно будет принять правильное решение, касающееся оптимального выбора той из них, которая будет наиболее целесообразна для тех или иных условий проживания.
Перед углублением во все тонкости каждой из систем отопления, стоит обратить внимание на отличительные признаки достойного варианта для качественного обогрева дома. В их число обязательно должны входить:
— надежность;
— эффективность;
— компактность;
— доступность.
В каждом индивидуальном случае стоит взвешивать все положительные и отрицательные стороны всех видов отопления для того, чтобы в итоге принять правильное решение.
Виды систем отопления для частного дома
Для обогрева всех помещений дома, как правило, применяют такие системы:
1) работающие за счет передачи тепловой энергии посредством предварительно подогретого воздуха (он подается по специально оборудованным каналам непосредственно в каждую комнату, ванну, кухню и т.д.);
2) создающие комфортные условия проживания благодаря применению электрических отопительных приборов либо устройств, предназначенных для преобразования электроэнергии в тепло;
3) осуществляющие качественный обогрев дома благодаря циркулирующему в них теплоносителю (в его качестве применяют обычную или дистиллированную воду либо антифриз).
Можно соорудить печное отопление или возвести камин, но для правильного обустройства подобных строений нужно обладать определенными навыками, чтобы не только выполнить работы, связанные с кладкой, но также осуществить правильный расчет всех расстояний между элементами конструкции. Как правило, мало кто сможет это сделать самостоятельно. Но даже если в доме есть печь либо камин, такое отопление не будет эффективным, поскольку с его помощью можно обогреть лишь те помещения, в которых расположены подобные источники тепла. В других же местах дома, например, в ванной, всегда будет холодно. По этой причине рассмотрение этого варианта можно упустить.
Читайте также: Как правильно выбрать раковину для ванной? Виды раковин по форме, внешнему виду и функциональности, по материалу изготовления
Отчего же отталкиваться, осуществляя выбор подходящего отопления? Приоритет стоит отдать наиболее доступному виду топлива. Например, если поблизости есть газовая магистраль, в таком случае не придется задаваться дополнительными вопросами. Все что понадобиться – это:
— оформить все необходимые для подключения документы;
— приобрести трубы, газовый счетчик и т.д.;
— осуществить работы, связанные с выкапыванием траншеи (если газовый трубопровод придется прокладывать под землей);
— подключить отопительный котел, работающий на этом виде топлива, и подсоединить к нему трубы и батареи.
Если же поблизости есть много дров (речь идет о сельской местности), тогда можно приобрести твердотопливный котел и т.д.
Но бывают случаи, когда сразу несколько видов топлива могут быть доступными. Что тогда делать? Правильным решением будет выбор системы отопления, работающей на наиболее экономичном варианте.
Воздушное отопление
Его суть заключается в следующем. Проходя сквозь калорифер либо теплообменник, свежий воздух прогревается до необходимой температуры, после чего по специально смонтированным каналам поставляется в каждое помещение дома.
Преимущества воздушного отопления:
— КПД может достигать 90%;
— быстрый прогрев всех комнат, кухни, ванной и т.д.;
— невозможность образования прорывов трубопровода ввиду отсутствия теплоносителя.
Недостатки воздушного отопления:
— слабая теплоотдача;
— дороговизна обустройства;
— для источника тепла нужно оборудовать дополнительное помещение.
Такой вид обогрева подойдет для периодического использования (например, на даче). Если же с его помощью постоянно отапливать дом, это будет чревато большими затратами.
Читайте также: Как провести коммуникации в доме своими руками
Отопление частного дома электроэнергией
Оно может быть как основным, так и дополнительным. Нагрев происходит благодаря преобразованию электрической энергии в тепловую составляющую посредством электронагревателей трубчатого либо спирального типа.
Отопление с помощью электроэнергии преимущества:
— легкость установки;
— возможность транспортировки нагревателей из одного помещения в другое;
— простота эксплуатации.
Отопление с помощью электроэнергии недостатки:
— большие затраты на обогрев помещений по причине дороговизны электроэнергии;
— потребность в свежей порции чистого воздуха по причине сжигания кислорода внутри здания приборами подобного типа (помещения нужно часто проветривать);
— невозможность выполнения поставленных задач при отсутствии электроснабжения либо частых его перебоях.
Обогрев загородного дома с помощью отопительных приборов, работающих за счет электрической энергии, может быть оправданным в очень маленьких строениях, обладающих хорошим утеплением пола, фасада и потолка либо в качестве дополнительного отопления больших домов.
Использование теплоносителя
Чаще всего именно такие системы применяют для качественного и полноценного отопления загородных домов, независимо от их размеров. Наиболее часто монтируют закрытые системы. Чтобы правильно их обустроить, понадобятся такие устройства, приборы и материалы:
1) газовый либо электрический, либо твердотопливный (или работающий на жидком топливе) котел;
2) отопительные приборы (радиаторы, батареи и т.д.), подключенные к системе с помощью труб соответствующих диаметров;
3) трубы, благодаря которым осуществляется процесс подачи нагретого теплоносителя от котла к батареям и обратно;
4) циркуляционный насос с характеристиками, необходимыми для безотказной работы всей системы, независимо от этажности здания;
5) закрытый расширительный бак и т.д.
Использование теплоносителя преимущества:
— такой вид отопления можно обустроить своими руками;
— экономия средств при использовании простой воды;
— в замкнутых контурах практически отпадает необходимость в постоянной подпитке свежей порции теплоносителя, поскольку он не испаряется так, как бывает в системах с расширительным баком открытого типа.
Что мы знаем об отоплении частного дома? , или вода – перед выбором следует рассчитать затраты на приобретение материалов, монтаж и последующее обслуживание. Если дом , нужно ежедневно поддерживать вручную комфортную температуру. Электричество достаточно затратно в эксплуатации. Для устройства водяного отопления необходимо приобретение всей разводки по дому, покупка и его монтаж. Но на этом основные затраты заканчиваются. Мы расскажем, как сделать экономное водяное отопление частного дома своими руками. Схемы монтажа многочисленны, поэтому в рамках данного обзора постараемся рассмотреть наиболее популярные из них.
Любая система отопления имеет достоинства и некоторые особенности, с которыми нужно ознакомиться заранее, чтобы в дальнейшем не возникло внештатных ситуаций.
К положительным моментам можно отнести:
- вся разводка по дому сводится в одно место и подсоединяется к котлу. Это намного удобнее, чем устанавливать или в каждом помещении;
- умеренная температура теплоносителя. При максимальной возможности 100°C, температура не превышает +60°C, в системе водяных полов - не выше +40°C. Это препятствует подгоранию пыли и возникновению ожогов при контакте, обогрев помещений мягкий и комфортный.
К особенностям водяного отопления в частном доме можно отнести:
- предварительный монтаж всей трубной разводки, что увеличивает стоимость ресурса;
- риск замерзания теплоносителя в случае нерегулярного или сезонного использования. Нужно либо сливать воду на время отсутствия жильцов, либо поддерживать обогрев все холодное время, либо заливать ;
- риск протечек.
Теплоноситель и его свойства
Идеального теплоносителя не существует. У каждого варианта есть допустимый диапазон температурного режима и технические параметры, при нарушении которых можно испортить систему отопления. Замена оборудования будет весьма затратна.
Основные характеристики теплоносителя, которые нужно учитывать при выборе:
- температурный режим;
- вязкость;
- антикоррозийные свойства;
- токсичность при нагревании.
Лучший теплоноситель – это очищенная вода и антифриз.
Основные преимущества антифриза перед водой представлены в таблице. Особенно рекомендовано его применение в домах с сезонным или периодическим проживанием.
| Теплоноситель | t замерзания, °С | Вязкость, мм²/с при 40°С | Пожароопасность, критическая температура, °С |
| Очищенная вода | 0 | 0,9 | да |
| Промышленные масла | -15 (-18) | 10÷40 | 140÷190 |
| Солевые составы | -55 | 1 | нет |
| Спиртовые составы | -40 | 0,7 | да |
| Антифриз | -40 | 3,1 | нет |
На время отъезда его сливать из системы не нужно. По возвращении просто включить котел. Если температура упадет ниже предельной границы, состав превратится в вязкую жидкость – гель, при этом его физические характеристики не изменятся. После того как температура поднимется до требуемой отметки, он снова приобретет жидкую форму с сохранением первоначального объема.
Это следует знать! Срок эксплуатации антифриза – не менее 5 лет. На одной заливке система может работать до десяти сезонов отопления.
антифриз для отопления
Несмотря на все достоинства антифриза, многие делают свой выбор в пользу воды. Она безопасна, в ней нет химических примесей, особенно, если вырыта своя . Единственный негативный момент – минеральные соли в составе, которые вызывают коррозию. Для ее предупреждения можно использовать кипяченую или талую воду. Или в качестве альтернативы, применять систему .
Нормы и требования к водяному автономному отоплению
Основные требования разработаны в строительных нормах и правилах.
- температура жидкости в трубах не должна быть выше +90°С;
- оптимальный температурный режим должен быть в пределах +60÷80°С;
- при открытом монтаже водяного отопления, необходимо крепление труб при помощи клипс, хомутов или устройство металлических каналов;
- скрытый монтаж допускается выполнять в штробы, каналы, плинтусы. Можно закрыть экранами;
- при необходимости нужно выполнить теплоизоляцию труб, которые будут проходить по неотапливаемому помещению.
Особенности водяной отопительной системы
Принцип функционирования водяной отопительной системы построен на физических законах. Подогретый теплоноситель поднимается, охлажденный – спускается. Иными словами, лучшая циркуляция жидкости в системе отопления будет при большой температурной разнице выхода и возврата теплоносителя. Оптимальная разница 25°.
Чтобы знать, как правильно сделать отопление в частном доме, необходимо ознакомиться со следующими правилами.
- Установка котла должна быть выполнена на 2 метра ниже уровня трубной системы и батарей, в самой нижней точке отопительного контура;
- При необходимости следует провести теплоизоляцию стояка, по которому жидкость поднимается в помещения;
- при естественном циркуляции теплоносителя длина труб должна быть менее 30 метров;
- для одноэтажного строения с естественным движением теплоносителя необходимо выполнить обратку с уклоном;
- для многоэтажных строений необходимо устанавливать дополнительно насосное оборудование.
Основные элементы системы
Система отопления состоит из котла, батарей и трубопровода. При монтаже необходимо установить группы безопасности, регулирующие и запорные элементы, узлы воздуховыпускные и дренажно-спускные устройства. Для эффективного обогрева верхних этажей дома нужно устанавливать .
Котел
От него зависит функциональность и экономичность обогрева дома. Принцип его работы основан на подогреве теплоносителя во время прохождения по нагревательному контуру. Горячие потоки направляются по трубной разводке, обогревая все помещения в зоне прохождения.
твердотопливный котел длительного горения
Производители предлагают оборудование, которое работает на разных видах топлива.
Классификация котлов:
| Газовые | Газ – самое доступное топливо, особенно если есть возможность подключиться к газопроводу. Установка допустима только газовыми службами. |
| Электрические | Могут применяться в качестве основного прибора или резервного. Специалисты советуют устанавливать котлы, которые работают на разных видах топлива. К достоинствам можно отнести доступную цену котла, к недостаткам – высокую стоимость электроэнергии. Установка оправдает себя только в небольших 2÷3 комнатных домах, которые хорошо утеплены. |
| На твердом топливе | При эксплуатации необходимо периодически закладывать топливо. Для угля время закладки составляет 8 часов, для дров – 5 часов. с циклом горения до 5 суток стоят значительно дороже. |
| На дизельном топливе | Это прекрасная альтернатива газовому оборудованию. Можно подобрать модель с дополнительным газовым топливом. Дизельное оборудование имеет существенный минус – шумную работу. Кроме того, емкость с топливом должна быть защищена от возгорания. |
газовый котел длительного горения
Статья по теме:
В чем их преимущества и недостатки, каков принцип работы, на что необходимо обратить внимание при выборе, обзор лучших производителей и моделей, изготовление своими руками - читайте в нашем материале.
Трубы
- Срок эксплуатации металлических изделий не очень большой. Есть вероятность коррозии. Монтаж осуществляется на резьбовые соединения;
- полимерные трубы более надежны, они доступны в цене. Можно выполнить монтаж отопления своими руками, сложности он не вызовет. Срок эксплуатации – до 50 лет;
- металлопластиковые трубы состоят из алюминия и пластика. Сбор элементов выполняется прессовыми или резьбовыми соединениями. Один минус трубопровода – под воздействием повышенных температур или при температурных скачках есть вероятность трещинообразования;
- медь – самый дорогостоящий трубопровод. Медная разводка обладает повышенной надежностью и долговечностью. Соединение участков выполняется при помощи пайки.
Радиаторы
К негативным особенностям системы относят необходимость установки арматуры на трубы. Она выступает для защиты от аварийных ситуаций, связанных с повышенным напором теплоносителя. Кроме того, нужно установить с двух сторон циркуляционного насосного оборудования предохранительные клапаны.
Водяное отопление частного дома своими руками, схемы и особенности монтажа
Перед монтажом отопления следует самостоятельно выполнить расчеты, разобраться во всех тонкостях устройства. И уже после этого закупать материалы под выбранную систему и приступать к монтажу.
Организация система однотрубного отопления частного дома своими руками
Для одноэтажного дома трубная разводка выполняется от котла по всей площади дома, подключение батарей производится последовательно. Соответственно, отдаленные помещения будут обогреваться меньше.
Это следует знать! Нельзя предусмотреть подачу теплоносителя к конкретному устройству. Если нужно выполнить ремонтные работы радиатора, прекращается подача тепла во всем доме.
Систему однотрубного отопления можно провести самостоятельно, схема и порядок монтажа сложности не вызовет.
Схема двухтрубной системы отопление в частном доме своими руками
Данная система позволяет устанавливать две трубы для подачи холодного и горячего теплоносителя с возможностью регулировки температуры на каждом приборе.В батарею входит и выходит своя труба. Второе название схемы – параллельная.
Монтаж такой системы требует большего вложения средств на приобретение арматуры и трубопровода. Однако и эффективность ее выше. Все батареи обогреваются с одинаковой температурой.
Двухтрубную схему целесообразно устанавливать в 2-х и более этажных домах. Основной ее плюс – возможность ремонта отдельного устройства без ущерба для всех остальных. Есть возможность регулировки температуры каждой батареи, что существенно снижает затраты на отопление.Можно выполнить монтаж отопления загородного дома своими руками, схема особых сложностей не вызовет.
Схема водяного отопления двухэтажного дома
Для отопления двухэтажного дома важно правильно рассчитать мощность системы с учетом площадей всех помещений и подобрать производительность котла и насоса. Их параметров должно хватить для отопления всего дома. При этом важными характеристиками являются потери давления и расход жидкости.
Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией
Это самая сложная из всех систем. Подогретый теплоноситель направляется на коллекторы, которые затем распределяют его к батареям. Есть возможность регулирования температуры не только на каждом контуре, но и на каждом радиаторе. Для этого нужно установить необходимое количество терморегулирующих элементов и запорной арматуры. Основной недостаток системы – стоимость. Помимо увеличенного метража труб, нужно еще приобретать и устанавливать коллекторы.
Принцип устройства следующий. В обратную трубу около котла нужно врезать центробежное насосное устройство, которое будет непрерывно подавать теплоноситель с помощью крыльчатки. Такое устройство помогает установить давление, с помощью которого все батареи будут нагреты равномерно.
Особенности самостоятельного монтажа водяного отопления
Монтаж отопления своими руками в частном доме состоит из следующих этапов:
- установка котельного оборудования;
- установка батарей. Отступ от подоконника должен быть 10 см, от пола – 6 см. Желательно на каждый радиатор установить воздушный клапан, запорный кран и регулятор;
- разводка трубопровода должна начинаться от котла;
- установка вспомогательного оборудования;
- соединение элементов в соответствии с материалом и типом труб.
металлопластиковые трубя для отопления
Заключение
К выбору системы нужно подходить обдуманно не только с финансовой точки зрения, но и последующих затрат, которые возникают в процессе эксплуатации. Основное правило любого отопления – надежное и бесперебойное функционирование.Для этого помимо расчетов, нужно выполнить качественный монтаж. Если нет уверенности в своих силах, лучше обратиться к профессионалам.
Надеемся, что материал вам поможет в планировании отопления. Мы разобрали в статье все особенности монтажа водяной системы отопления. Задавайте вопросы в комментариях, наша команда с удовольствием примет участие в дискуссиях.
С принципом устройства водяной системы отопления можно ознакомиться в видео.
