Посудомоечная машина — это мечта каждой хозяйки и не только. Такой вид бытовой техники не помешает и холостому мужчине. С этой помощницей вы забудете о немытой посуде и трате сил на избавление от нее.

Чтобы ощутить все преимущества наличия в доме посудомоечной машины, ее нужно правильно установить. Если вы решили попробовать самостоятельно справиться с этой задачей, то статья на тему «Как подключить посудомойку» будет очень полезной.

Подключение посудомоечной машины

С чего все начинается?

Приняв решение о подключении машины своими руками, первое, что нужно сделать, это подготовить набор необходимых инструментов.

Кроме того, нужно позаботиться о расходных материалах, которые понадобятся в ходе монтажных работ.

Стандартный набор материалов включает в себя:

Материалы для подключения посудомоечной машины

• сточный сифон;
• тройник с ¾ дюймовым диаметром;
• такой же запорный кран;
• фильтр, предназначенный для глубокой очистки (поможет в разы продлить срок службы техники);
• ФУМ лента;
• заземленная розетка;
• провода подходящей длины и сечения.

Инструмент, который понадобится

Из инструментов вам обязательно понадобится дрель, отвертки (прямая и фигурная), острый нож, короткий уровень, ножницы для металлопластика, разводные ключи, отвертка-индикатор.

Как только все необходимое готово, можно приступить к выбору места установки.

Выбор места установки

• если техника встраиваемая, то для нее должна быть обустроена специальная секция в кухонном гарнитуре;
• максимальное расстояние посудомоечной машины до канализации должно быть 1,5 м, в противном случае вам грозит преждевременный выход из строя насоса. Возможно, придется рассмотреть вариант установки в ванной комнате;
• подключить технику к электросети будет намного проще, если рядом будет расположена розетка.

Схема подключения посудомойки

Следующим этапом является подключение машины к водопроводу и канализации, к нему нужно отнестись с максимальной ответственностью.

Подвод воды

Процесс обеспечения водоснабжения машины для мытья посуды является самым трудоемким и длительным. Начинается он с перекрытия воды в системе, чтобы благополучно «врезать» тройник в металлопластиковую трубу, обеспечивающую водой раковину.

Это происходит следующим образом:

Монтаж посудомоечной машины

• определяется место присоединения шланга от смесителя к трубе из металлопластика, затем гибкий шланг отсоединяется;
• на это место монтируется тройник, но перед этим нужно намотать на резьбу фторопластовый уплотнительный материал;
• гибкий шланг от смесителя накручивается на верхнюю часть тройника;
• далее к отводу подсоединяется фильтр тонкой очистки, а затем и запорный кран;
• к последнему элементу и подсоединяется шланг, отходящий от техники.

Так выглядит монтаж посудомоечной машины

Разбираясь в том, как подключить посудомойку к водопроводу, нельзя забывать о том, что в качестве водоснабжения должна использоваться только холодная вода.

Дело в том, что горячая жидкость не только значительно худшего качества, так на ее нагрев тратится намного больше электроэнергии.

Бак для воды в загородном доме

Если центральное водоснабжение отсутствует, что часто встречается в загородных домах, то установка посудомойки также возможна.

Для этого потребуется установить бачок с чистой водой на возвышенности, например на чердаке.

Создаваемого при самотеке с высоты давления будет достаточно для функционирования техники.

Такой вариант актуален для жителей деревни или местностей, где нестабильное холодное водоснабжение.

Обеспечение слива

Данный процесс требует не меньшей аккуратности. Самым простым способом является организация слива воды через сифон.

Он должен быть оборудован дополнительным отводом и специальным клапаном.

Таким образом, можно предупредить попадание воды из канализационной системы или раковины в саму машину для мытья посуды.

Этим же можно обеспечить правильное расположение сливного шланга.

Для этого нужно:

Подведение слива через сифон

• закрепить отходящий от техники шланг на стене или мебели, расстояние от места входа в канализацию должно составлять 60 см в высоту;
• после этого перегнуть шланг так, чтобы вода от машины самотеком не поступала в сифон.

Перед тем, как подключить посудомойку к канализации, нужно убедиться в том, что длина шланга достаточна.

При необходимости ее можно увеличить, но не более чем в 2 раза, потому что большая длина негативно скажется на работе водяного насоса.

Подключение слива посудомойки к канализации

Вы можете подключить слив посудомоечной машины напрямую в канализацию, но это более сложный вариант.

Электричество

Идеальным будет специально подготовить розетку для посудомойки, но если вы заранее об этом не позаботились, при подключении к электричеству нужно соблюдать определенные правила:

Розетка для посудомоечной машины

• недопустимо использование тройников и удлинителей, потому что потребляемая мощность настолько велика, что может не только вызвать поломку техники, но и спровоцировать возгорание;
• запрещается подключаться к розетке для электрической плиты;
• при устройстве отдельной розетки нужно использовать провод диаметром минимум 2 мм, а также установить автоматический выключатель, рассчитанный на 16А. При достижении максимального уровня нагрузки он самостоятельно отключит электропитание.

Дополнительная розетка с заземлением

И что самое главное, при самостоятельном подключении машины для мытья посуды нельзя пренебрегать обеспечением заземления.

Кабель, который подводится к розетке, должен быть трехжильным. Ни в коем случае нельзя заземляться на отопительные, газовые трубы и водоснабжения, это чрезвычайно опасно.

Проверка на работоспособность

После того, как вы осуществили подключение посудомоечной машины к водопроводу, канализации и к электричеству, необходимо провести испытание техники, что должно происходить вхолостую.

В ходе проверки оценивается:

Необходимо протестировать посудомоечную машину

• быстрота залива воды;
• уровень нагревания;
• функционирование режима сушки посуды.

Это нужно делать без загрузки тарелок, чашек, ложек и т.д., но с использованием средств для мытья посуды и восстанавливающих солей.

Не помешает лишний раз проверить места соединения труб и шлангов на герметичность.

Тест с необходимо проводить с не загруженной машиной

После того, как все монтажные, пусконаладочные и проверочные работы выполнены, и установленная техника исправно работает, можно возвращать на свои места кухонную мебель и закреплять закрывающуюся панель.

Видео

Посудомоечная машина не только устраняет вечный повод для семейных неурядиц: «дежурство»; «наряд на кухню», попросту говоря – кому сегодня мыть посуду. При нынешней динамике роста коммунальных тарифов на воду посудомойка в семье с двумя детьми-школьниками окупается за 2-2,5 года, а если есть третий, маленький – года за полтора. Вскоре, вероятно, посудомойка станет обязательным предметом домашнего обихода, тем более, что установка посудомоечной машины своими руками – дело несложное, а денег экономит немало.

Рассмотрим по порядку, как самостоятельно установить посудомойку так, чтобы она не сломалась, пока не окупится, и прослужила еще долго после этого. К каждой конкретной модели посудомоечной машины, разумеется, прилагается инструкция, но она рассчитана на мастера, для которого некоторые технические тонкости само собой разумеются. И в инструкциях ничего не говорится, или говорится вскользь, о том, что нужно узнать или сделать еще до покупки машины.

Место под посудомойку

В современных кухонных гарнитурах конструкторы предусматривают нишу для посудомойки с креплениями. Крепление – стандартное, но встречаются очень неплохие модели посудомоек под нестандартное крепление. Тип крепления, и для машин каких производителей оно подходит, указывается в паспорте на мебель. Если нет – нужно промерить крепление, а перед покупкой сделать то же самое на машине. Если не совпадают – не беда, чтобы переставить крепежные планки в нише кухонного шкафа, достаточно крестовой отвертки.

Хуже, если посудомойка по размерам больше ниши под нее. Тут уж ничего не поделаешь: придется присматривать другую. Для умелого мастера вариант – переделать мебель, но это сложно и непросто. Еще отличный вариант – посудомойка на столе. Об этом – в конце статьи.

Электропроводка

Подключать посудомоечную машину к сети электропитания можно только через евророзетку с надежным заземлением. Если самостоятельно заменить евровилку на «советскую», то, кроме мгновенной потери гарантии (фирменные розетки литые неразборные), вы еще и будете все время рисковать жизнью на кухне, даже если посудомойка выключена.

В многоквартирных домах вместо защитного заземления делают защитное зануление: заземляющий провод подключают к глухой нейтрали. Если розетки в квартире еще не заземлены, лучше договориться об этой работе с ДЭЗовским электриком: для специалиста дело это несложное, но дилетантам категорически не рекомендуется. Без реанимации дело, возможно, и обойдется, а вот если энергослужба обнаружит «самопальное» зануление, то уж по части штрафа они охулки на руку не положат.

Кроме того, включать посудомойку просто в розетку нельзя, ради той же электробезопасности. Именно поэтому их электрошнуры делают короткими, чтобы до обычной розетки не дотянулись.

Посудомоечная машина включается в электросеть через дополнительную розетку, расположенную в 25-35 см над полом. А дополнительная розетка, в свою очередь, запитывается отводом от основной через автомат-размыкатель на 16 А (обведен желтым на рисунке). Устанавливать дополнительную розетку должен, разумеется, специалист-электрик. Только когда электропитание для посудомойки смонтировано, за остальное можно браться самостоятельно.

Инструмент, расходники и арматура

Прежде чем приниматься за монтаж посудомоечной машины, нужно запастись инструментом, расходными материалами и водяной арматурой. С инструментом, скорее всего, проблем не будет: понадобятся всего-навсего пассатижи да отвертка. Также на хозяйстве наверняка найдется немного изоленты; виниловой или х/б – все равно. Изолента нужна для обмотки металлических резьбовых деталей перед затягиванием пассатижами, чтобы не поцарапать. Если дома есть разводной ключ №1 (маленький), то изолента не нужна.

Из расходных материалов прикупить придется гидроизолирующую ленту ФУМ (фумку). Тоже не вопрос – цена копеечная. Но пытаться применять вместо фумки ПВХ изоленту нельзя: она слишком толстая и со временем ссыхается. Если и получится натянуть резьбу по ПВХ, то все равно, вскоре пойдет утечка.

Из водоразборной и водозапорной арматуры понадобится следующее:

• Сточный сифон со штуцером или двумя (см. рисунок справа). Если доме уже есть стиральная машина-автомат, то штуцер нужен один. Если нет – ко второму со временем будет подключен слив стиралки, а пока его можно заглушить комплектной заглушкой или резиновой пробкой.
• Тройник с резьбой 3/4 дюйма. ТОЛЬКО латунный, бронзовый или металлопластиковый. Силуминовые детали водяной арматуры из-за межкристаллитной коррозии имеют свойство внезапно распадаться без каких-либо предупредительных признаков. Со всем вытекающим.
• Фильтр грубой очистки воды, такой же, какой стоит перед водяным счетчиком. Без него посудомойка хорошо, если отработает гарантию. А если нет – то случай негарантийный. За рубежом, кстати, тоже: качество бытовой воды – одна из серьезных мировых проблем.
• Шаровый запорный кран. Так же, как и тройник – все, что угодно, кроме силумина.
• Если посудомойка станет далеко от раковины, и штатной подсоединительной трубки для воды – хенки – не хватит, то металлопластиковая хенка нужной длины.

Подключение посудомоечной машины

Подключение посудомоечной машины своими руками осуществляется в следующей последовательности: сток, вода, электропитание. Рекомендации – а, мол, все равно как, несостоятельны уже потому, что штуцеры и вводы на самой машине расположены в расчете именно на такой, безопасный порядок подключения. Желающим непременно сделать по-своему придется порядком попотеть и, вероятно, переделывать.

Сток

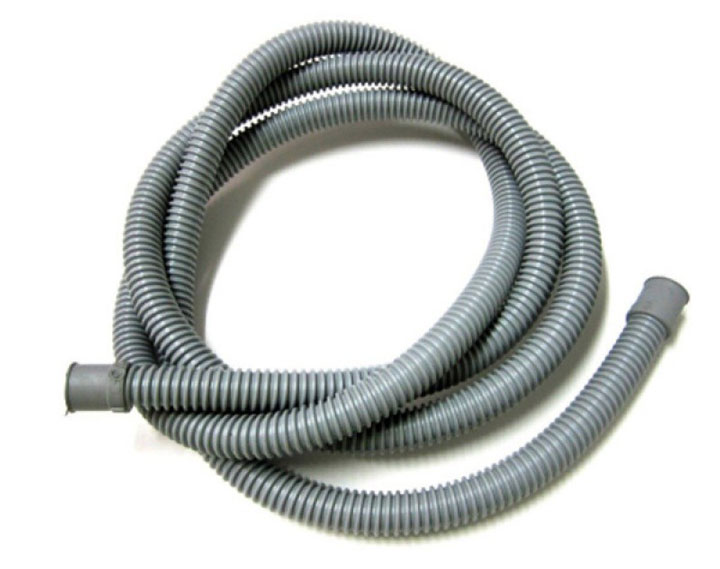

Для подключения посудомойки к стоку нужно сточный шланг просто натянуть на штуцер. Но должны быть выполнены два условия:

• Сливной шланг может выскользнуть из раковины, и сток из мойки пойдет на пол.
• Сточному насосу машины, чтобы прокачать сток высоко, придется работать с перегрузкой, и он быстро выйдет из строя.

Вода

Для любых типов моечных машин настоятельно не рекомендуется подключение к водопроводу горячей воды. Во-первых, экономия на нагрев воды тут кажущаяся: горячая вода стоит дороже электричества. Если у вас уже стоит электробойлер, то вы это и сами знаете.

Во-вторых, качество горячей воды неизбежно хуже холодной: ее путь от водозабора к вам

длинее и сложнее – через котельную, где она контактирует с металлом водонагревательной системы, и через дополнительные трубы. Во всем мире в договорах с абонентами водоснабжающие организации пишут, что использовать горячую воду для готовки нельзя.

На посудомоечной машине это сказывается весьма конкретно и неприятно: выходит из строя обратный клапан. При правильном монтаже стока протечки на пол не будет, а вот неприятный запашок от вымытой посуды появиться может.

Примечание: при запитке посудомойки горячей водой от бытового бойлера, в котором регулярно меняется магниевый протектор, проблема качества воды отпадает; оно может быть даже выше, чем поступающей холодной. Но расход электричества будет больше: при каждом пуске мойки на прогрев подводящей трубы зря уйдет 5-10 литров воды.

Собственно же подключение посудомоечной машины к водопроводу делается так:

• Перекрываем воду в квартире.
• Отсоединяем от трубы холодную хенку кухонного смесителя; старую гидроизоляцию снимаем и выбрасываем.
• Присоединяем у трубе тройник, подключаем к нему опять смеситель и, последовательно, фильтр (обведен синим на рисунке), шаровой кран и хенку посудомойки. Не забудьте все резьбовые стыки изолировать фумкой.
• Проверяем, закрыт ли шаровой кран.

Примечание: фумку нужно наматывать в 10-15 слоев по резьбе. Если при наворачивании соединение идет туго, а фумка сбивается в комки и выпазит наружу, нужно перемотать в обратную сторону.

Электричество

Поскольку дополнительная розетка уже установлена, просто включаем в нее штепсельную вилку посудомойки.

Проверка на протечку

Открываем воду в квартире. Затем, не включая посудомойку, открываем ее запорный кран. Проверяем – не течет ли где. Включаем посудомойку, запускаем тестовый режим, либо просто закладываем порцию посуды и моем. Так ничего нигде и не потекло – оставляем запорный кран открытым, автомат машины – включенным, и пользуемся.

Примечание: если из дому уходят все взрослые, то последнему нужно не забыть перекрыть запорный кран посудомойки и выключить ее автомат.

Видео: пример установки посудомоечной машины

«Фишки» знаменитых брендов

Практически все производители посудомоек хенки сами не делают, а закупают у смежников. В продаже может попасться комплектная хенка с «нерусской», слишком короткой резьбой. В таком случае для подключения воды комплектную прокладку приходится выбрасывать, а стык изолировать фумкой. Все вышеприведенные рекомендации даны именно на такой случай. Кроме этого:

• Bosch – даже если штатная прокладка и подойдет, ее нужно ставить точно по инструкции. Перевернутая прокладка дает протечку, не при пробе, так через день-два. Если Bosch быстро потек, прежде всего попробуйте перекрыть запорный вентиль и перевернуть прокладку. Кроме того, обратный клапан Bosch’ей – ужасный привереда к качеству воды. Фильтр для Bosch’а обязательно нужен, даже если вы живете в экологически чистой местности и пользуетесь артезианской водой. Зато Bosch без проблем становится почти в любой кухонный гарнитур.
• Siemens – «не любит» стандартные крепления и ниши стандартных размеров. Можно насчитать с пяток моделей, которые явно игнорируют ТУ мебельщиков. Зато неприхотлив.
• Electrolux – чтобы эти посудомойки долго и хорошо работали, их наклон в любую сторону не должен превышать 2 градусов. Поэтому при выборе Electrolux’а не забудьте для монтажа приобрести или одолжить хороший короткий уровень.

Установку и подключение посудомоечной машины можно разбить на 3 этапа:

• подготовка и закрепление встраиваемой техники в специальной нише

• присоединение к электросети

• подсоединение к водопроводу и канализации

Рассмотрим подробно, с указанием часто встречающихся ошибок, именно этапы монтажа к инженерным сетям и коммуникациям.

Подключение к электросети

Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО.

Подключать посудомойку через простой модульный автомат, крайне опасно.

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда.
Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Подключение к водопроводу и канализации

Подключение посудомойки к водопроводу можно выполнить двумя способами.

Первый – это когда вы находитесь на стадии строительства или капитального ремонта, и можете себе позволить прокладывать отдельные трубы, штробить стены и т.п.

Второй – когда у вас уже смонтирована вся кухня и завершены все отделочные работы. При этом вы купили посудомойку и вам все это нужно куда-то подключить, к существующей системе водоснабжения и канализации с минимальными переделками и хлопотами.

Монтаж новых труб

Для капитального монтажа потребуется разнообразный ассортимент материалов:

При монтаже труб применяется раструбный способ. Для этого понадобится специальный аппарат для пайки полипропиленовых труб.

Общий метраж трубы и количество фитингов подбирается индивидуально. Зависит это от того, насколько удалена посудомойка от коллектора холодной воды.

Для начала, размечаете трассу, где будет прокладываться трубы от распредколлектора до места установки ПММ.

После чего, прорезаете штроборезом необходимую глубину.

Далее, соединители PPR с накидной гайкой подсоединяете к одному из выходов коллектора.

Отрезаете кусок трубы, чтобы его хватило до первого поворота или угла. При этом не забудьте оставить запас на соединения по 15мм с каждой стороны.

Соединяете трубу и фитинги методом пайки, контролируя положение угольника.

После соединения всех труб по размеченному участку, в самом конце монтируете водорозетку. Обязательно зафиксируйте ее на стене.

Далее вкручиваете угольник с наружной резьбой диаметром ¾ дюйма в водорозетку.

На угольник монтируете шланг подачи воды.

Система AquaControl или AquaStop, которой он может быть снабжен, должна защищать от протечек в случае поломки и автоматически прекращать подачу воды.

Включаете воду и проверяете всю систему. Если все нормально, можете окончательно заделывать штробу.

Подключение слива и монтаж в проем кухни

Осталось подключить сливной шланг от ПММ к выходу канализации через переходную манжету соответствующего диаметра.

Не забывайте, что сливная труба должна монтироваться под углом, с расчетом 1см перепада высоты на 1м длины.

А сам сливной шланг иметь изгиб на уровне 70см от пола. Поэтому то он и крепится к верхней части посудомойки, а вовсе не для того, чтобы не болтался.

Осталось подключить моечную машину в розетку и проверить работоспособность всей системы. После чего закрепить в специально подготовленном проеме.

Кстати, некоторые модели, например у Siemens, отличаются нестандартными размерами. Поэтому продумывайте мебель кухни заранее.

При монтаже в проем, не забывайте про металлическую пластину, которую необходимо прибить к нижней части столешницы (у модели от Bosch).

Монтируется эта штука по самому краю и представляет из себя парозащиту, типа экрана. С ней столешница не разбухнет от пара.

Многие почему-то ее выкидывают и заменяют на алюминиевый скотч, закрепляя его как на столешницу, так и на боковые стенки машины.

У Electrolux, вместо этого, в комплекте идет что-то наподобие куска резины, который приклеивается липкой стороной.

После монтажа и подключения, первую мойку следует выполнить без посуды, с применением порошка или специальных таблеток для очистки.

Такая процедура должна уничтожить все бактерии и отложения, образующиеся после длительного хранения в магазине.

Подключение через сифон раковины и смеситель.

Есть более простой вариант подключения посудомойки, при котором нет необходимости тянуть отдельные трубы для слива и подачи воды.

Достаточно поменять всего две вещи:

Он отличается тем, что в его конструкции уже есть место для подключения сливного шланга – штуцер, а иногда и два.

Можно конечно и переделать канализационный слив, установив туда с трубу дополнительным отводом и уплотнителем.

Вставляется все это дело от руки, без использования каких-либо спец.инструментов.

Однако не забывайте, что подключение посудомоечных и стиральных машин напрямую в канализационную трубу, может сопровождаться появлением неприятных запахов.

Такое подсоединение специалисты советуют делать через обратный клапан.

Перегиб или изгиб шланга на высоте, который должен играть роль альтернативы клапану, помогает только при постоянном использовании техники. Вода в обратку конечно же у вас не пойдет.

Однако, стоит системе пару недель постоять без работы и воды (например в загородном доме или на даче), все пересохнет и вонь на кухне будет весьма чувствительной.

Через него собственно вода и будет поступать в машинку. Ставится он вместо стандартного соединителя, идущего от холодной воды на смеситель.

Прикручиваете этот тройник к шлангу или трубе подачи холодной воды.

Далее меняете сифон. Откручиваете сверху винт, придерживая снизу сам сифон, чтобы он не упал.

Отсоединяете слив от канализации. Для этого просто с усилием потяните его на себя. Он должен выйти из резинового фиксатора.

Собираете новый сифон из комплектующих, не забывая про прокладки и монтируете его на место старого.

Гибкую трубу для слива подводите к канализационной трубе. Все что остается – это через специальный переходник подключить сливной шланг посудомойки к трубке сифона.

В комплекте к этому переходнику, обязательно ищите клапан, он блокирует обратное вытекание воды.

Наполняете раковину водой и проверяете, чтобы нигде не было протечек.

Ошибки и правила

1 Подключение посудомойки в щитке 220В от автомата.

Запомните, что вся техника и аппараты в вашем доме и квартире, взаимосвязанные с водой и электричеством – бойлер, проточный водонагреватель, стиралка, в том числе и посудомоечная машина, должны обязательно подключаться через:

Никаких простых модульных автоматов, и тем более ”пробок”, здесь быть не должно. Надежность защиты и ваша безопасность в случае электрического пробоя проводки, должны стоять на первом месте.

2 Монтаж посудомойки очень близко к стене.

В результате шланги подачи или слива могут оказаться пережатыми, ухудшая циркуляцию воды. На табло будет постоянно высвечиваться ошибка.

А вы и догадываться не будете из-за чего. Поэтому минимальное расстояние от стены должно быть не менее 5см.

3 Машинка должна стоять на ровной поверхности.

При неровной установке у вас возникнут проблемы с качеством мытья посуды. Возможна даже утечка воды.

Например у моделей Electrolux допускается отклонение от горизонтали не более 2-х градусов. Проверяется все это дело строительным уровнем.

А регулируется выкручиванием-закручиванием ножек.

Задняя ножка у большинства моделей, регулируется спереди. Посредством спецвинта в нижней центральной части.

При регулировке ножек, согласно инструкции, машинку нужно поднимать до максимума, чтобы сверху между ней и столешницей не осталось щелей.

4 Монтаж розетки 220В под раковиной.

Хоть это может показаться наиболее близким и удобным местом для подсоединения вилки питания, старайтесь избегать подобного подключения.

Малейший засор и последующая протечка, гарантируют вам короткое замыкание и пожар. По этой же причине, не рекомендуется располагать удлинитель непосредственно за посудомойкой.

Если не хватило заводского шнура до стационарной розетки, то подключайте переноску в стороне от шлангов, на максимально возможном удалении.

5 Подключение к горячей воде.

Запомните, что далеко не каждую ПММ можно подключить к системе горячего водоснабжения. Обязательно изучайте инструкцию, иначе прибор выйдет из строя гораздо раньше своего гарантийного срока.

Кроме того, температура воды в этой системе, может оказаться выше той, на которую рассчитана мойка (обычно не более 60 градусов). Даже если она и поддерживает такое подключение.

А еще имейте в виду, что горячая вода в наших трубах более грязная, чем холодная. Поэтому специалисты рекомендуют выполнять подсоединение именно к холодной воде.

Подключаться к горячей имеет смысл, только при наличии собственного отопления и газового котла. Иначе это будет копеечная экономия на электричестве, которая угробит дорогую посудомойку. 6 Удлинение шланга подачи воды.

Вполне может случиться, что заводского шланга, имеющего стандартную длину не более 1,5 метра вам не хватит. Поэтому придется докупать еще метраж.

Самое главное не откусывайте, не откручивайте и не выкидывайте основной. Он может идти с защитой от протечек.

Внутри него спрятаны провода и когда случается порыв, происходит замыкание и клапан установленный в конце, автоматически перекрывает подачу.

Поэтому при удлинении просто наращивайте существующий.

7 Лен для уплотнения резьбы

Если вы не сантехник, и не знаете как правильно и в каком количестве подматывается лен для уплотнения резьбовых соединений, то лучше вам его не использовать.

С этим вы можете столкнуться при переделке подключения посудомойки к сифону и установки тройника на подачу холодной воды.

При избыточном количестве, лен в итоге набухает, и может лопнуть хлипкая накидная гайка, что в итоге приведет к потопу.

В таких местах лучше использовать заводскую резиновую прокладку, либо фум ленту.

Первая попытка создать такой знакомый и желанный кухонный агрегат, как посудомоечная машина, была предпринята американским инженером и изобретателем Джоэлем Гоутоном в далеком 1850 году.

Реализация «в металле» оставляла желать лучшего, и была похоронена под сукном патентного бюро на долгих 36 лет. Первый же рабочий экземпляр увидел свет в Чикаго и предназначался для армии, отелей и больших ресторанов.

Фото: старинная посудомоечная машина

С течением времени элементная база совершенствовалась, машина существенно уменьшилась в размерах, приобрела электропривод и систему нагрева воды, обзавелась прочей полезной автоматикой.

Данная статья будет полезна тем домашним умельцам, которые предпочитают получение нового опыта? чем вызов мастера по обслуживанию домашней техники.

Прежде всего, необходимо убедиться, что служба доставки не повредила машину в процессе транспортировки. Для этого достаточно перед подписанием документов на получение груза пошатать упакованный агрегат.

Внутри упаковки ничего не должно скрипеть, стучать или перекатываться. Какие либо звуки, доносящиеся сквозь слой упаковочного материала, говорят о неправильной подготовке посудомоечной машины к перевозке, вследствие чего произошел обрыв или смещение внутренних деталей. От приемки такого груза лучше отказаться.

Фото: проверить на целостность при покупке

Инструкция подключения посудомоечной машины расстелена по полу, верный ящик с инструментами под правой рукой. Домашние осторожно заглядывают в двери, готовясь насладиться зрелищем работы Мастера.

Необходимые инструменты

В тяжелом пути до первой партии сверкающих тарелок и блюдец, которые благодарная супруга извлечет из чрева машины, мастеру помогут следующие инструменты:

• набор отверток или одна, со сменными насадками, для демонтажа стопорных болтов, предохранительных скоб, а так же, для проведения электропитания и подключения к системам водоснабжения и канализации;
• универсальный разводной ключ или стандартный набор из чемоданчика сантехника (для подключения к коммуникациям и установки запорного крана);
• дрель с ручным приводом, а лучше, с электрическим. Ведь обязательно понадобится просверлить парочку отверстий;
• нож электрика.

Фото: набор инструментов

Еще раз поразмыслив, и убедившись, что решение подключить посудомоечную машину своими руками крепко как никогда, можно приступать к исполнению задуманного.

Фото: схема подключения посудомоечной машины

Подключение к водопроводу

Отвод холодной воды проще всего сделать из магистрали, обслуживающей кухонную мойку.

Фото: подключения входящего водопроводного шланга к элекромагнитному клапану

В комплекте, как правило, идет стандартный полутораметровый шланг для подключения холодного водоснабжения.

В случае необходимости, его можно удлинить, но лучше всего использовать цельный кусок необходимой длины. Ведь любое соединение, каким бы надежным оно не казалось, всегда является зоной риска.

Исходя из реалий отечественного водоснабжения, настоятельно рекомендуется установить на входе в машину съемный фильтр.

Фото: электронный клапан

Дополнительные финансовые вложения окупятся сторицей, так как тонкие «внутренности» посудомоечного агрегата не засорятся песком и ржавчиной, время от времени появляющейся в льющейся из крана воде.

Установка запорного крана, лучше всего, шаровой конструкции, является основной мерой безопасности, при использовании посудомоечных машин, не оснащенных системой принудительного перекрытия доступа воды (AquaStop, Aqua-Control и им подобными).

Ручное перекрытие доступа воды в неработающую машину гарантированно защитит от возможных протечек и ущерба, в ними связанного.

Фото: подключение к водопроводу

Подключение к горячей воде теоретически позволяет экономить электроэнергию, используемую посудомоечной машиной на подогрев.

Однако, в наших реалиях, вода, циркулирующая в системе централизованного отопления и водоснабжения, содержит большое количество механических примесей, что негативно скажется на сроке службы кухонного агрегата.

В домах и квартирах, оснащенных газовыми котлами, на подогрев воды будет расходоваться не электроэнергия, а газ, и не факт, что в меньших количествах.

Как подключить посудомоечную машину к канализации

Исходя из уже обговоренных условий задачи, а именно, что машина установлена рядом с кухонной мойкой, проще всего организовать слив использованной воды в сифон раковины.

Фото: правильного вывода и подключения слива из посудомоечной машины

Для устройства еще одного места слива можно использовать сантехнические тройники, накручивающиеся на уже имеющийся сифон.

Но более правильным будет использование специального сифона, оснащенного . Такая конструкция не позволит посудомоечной машине «подсасывать» грязную воду из канализации.

Фото: подключение к канализации

Более сложным вариантом является прямое подключение слива в канализацию.

Важно! Точка подключения должна быть как минимум, на 40 сантиметров ниже уровня машины. Иначе неизбежно все то же «подсасывание».

Фото: детали и сборка специального сифона для посудомоечной машины
Фото: подключение сифона к канализационной трубе и к трубе, идущей от машинки

В качестве дополнительной меры можно использовать самодельный сифон, изготовленный из трубы, изогнутой в форме буквы S и устройство «воздушного зазора».

Подключение к электричеству

Фото: правильное (слева) и неправильное (справа) подключение к осветительной сети 220 В

Для этого этапа необходимо организовать отдельную розетку с трехжильным медным проводом, площадь поперечного сечения которого составляет не менее 2 мм/кв.

Фото: практическое подключение к розетке

Важно! В обязательном порядке проводится заземление агрегата. Установка посудомоечной машины с использованием тройников или удлинителей категорически запрещена.

Высокая потребляемая мощность гарантированно приведет к короткому замыканию и выходу из строя, а в худшем случае, и возгоранию таких соединений.

Фото: подключение проводов подключите черный к черному — фаза, белый к белому — ноль и зеленый — земля к зеленому.

В качестве дополнительной меры безопасности рекомендуется устанавливать отдельный, шестнадцатиамперный предохранительный автомат. При превышении порога мощности в 3,6 киловатт он отключит питание, сохранив работоспособность машины.

Проверка работоспособности

Когда закручен последний винт, подключена вода и организован слив, приходит время для осуществления последнего этапа установки. Проверка работоспособности.

Не закладывая в машину посуду, мастер снаряжает соответствующие отсеки моющим средством и восстанавливающей солью. Подключает электропитание и открывает шаровый кран холодной воды.

На что следует обратить внимание при пробном запуске машины:

• на отсутствие протечек в местах соединения шлангов (или труб) систем водоснабжения и слива;
• на скорость набора воды;
• на скорость нагрева воды;
• на работу машины в режиме сушки.

Если все пункты теста пройдены успешно, машина готова к приему первой порции посуды.

Так же следует понимать, что кроме функции проверки правильности и герметичности всех подключений, во время пробного запуска происходит очищение внутренних деталей агрегата от консервационных смазок, грязи и пыли, скопившейся после изготовления.

Видео: Монтаж (установка) и подключение

Частные случаи подключения посудомойки

В данном разделе описываются нетипичные проблемы подключения посудомоечных машин и способы их решения.

Встраиваемая посудомоечная машина

Основной особенностью установки данного вида машин является правильный выбор места. Оно должно располагаться не далее, чем в полутора метрах от точки подключения слива.

Такое ограничение накладывается мощностью сливного насоса. При постоянной перегрузке, он достаточно быстро выйдет из строя. В остальном можно руководствоваться вышеизложенным материалом.

Видео: Установка

Настольная (компактная) посудомоечную машина

Компактные модели посудомоечных машин изначально подразумевают отсутствие постоянного места установки. В таком случае бессмысленно организовывать постоянные точки подачи холодной воды и слива отработанной.

Проще, воспользовавшись гибким шлангом и переходником, проводить забор воды прямо из смесителя кухонной раковины. Слив осуществляется в нее же, посредством такого же гибкого шланга.

Также отличием при установке, является требование производителей использовать подключение только холодного водоснабжения.

Без заземления

Важно! Подобное подключение не разрешается инструкцией по эксплуатации и лишает владельца права на гарантийный ремонт или замену вышедшей из строя техники. А так же грозит поражением электрическим током и повышенным риском возгорания.

Фото: дополнительная проводка заземляющего провода заземляющий провод

Без водопровода

Этот вопрос интересует всех владельцев частных загородных и деревенских домов, водоснабжение которых осуществляется посредством колодца.

Хитрость заключается в том, что для нормальной работы машины необходимо определенное давление воды на входном клапане.

Этого можно добиться, как минимум, двумя способами:

• способ первый – приобрести насосную станцию и бак литров на 200. Станция качает под давлением воду из бака, машинка работает. Бак наполняется вручную, или с помощью той же насосной станции;

Фото: насосная станция и бак

• способ второй – приобрести только бак и установить его на высоте двух-трех метров над уровнем земли, для создания необходимого давления. Наполнение бака проводится вручную.

Стоимость

Как правильно, с соблюдением всех правил. сделать дренаж вокруг дома, читайте в статье: .

Какую модель и комплектацию аппарата для сварки полипропиленовых труб предлагает марка Valtec, .

О том, какие существуют чистящие средства для акриловых ванн, .

Вызов профессионального мастера и установка машины при наличии готовых коммуникаций (водоснабжение, сливной сифон и подведенное электричество), обойдется в среднем в 1500 рублей.

Полное же подключение, предусматривающее проведение коммуникаций и установку недостающего оборудования потянет уже на 3000 рублей.
Сами же материалы стоят порядка 1000 рублей.

Видео: о помощи при выборе

7214 0 2

Инсталляция «Мойдодыра» на кухне или как провести подключение посудомоечной машины к канализации, водопроводу и электричеству

Обещанного 3 года ждут

8 Марта осталось позади, и пришло время установить наконец-то купленный и подаренный супруге кухонный девайс под названием «кухонная посудомоечная машина». Кто-то может заметить, что особой надобности в такой чудо технике нет, мол, на сэкономленные деньги легко можно купить что-то более стоящее для дома.

Увы, уважаемый читатель, это не лучший способ сэкономить, даже если в вашем доме еще довольно много чего требуется. В моем случае супруга ждала и не роптала почти 3 года, а ведь за это время мы сменили место жительства, поселились в частично отремонтированном доме, и все свободные средства вкладывали в его обустройство.

Еще пару слов о покупке – выбрал марку Candy. О самой модели писать не буду, как говорится, «на вкус и цвет цена и марка…», а лишь поделюсь своими наблюдениями:

1. Удивила инструкция — тем, что не противоречит реалиям жизни. Пример? Пожалуйста:
   • Нет ограничений типа «не накрывать» или «ничего не ставить сверху»;
   • Для чистки не навязывают спецсредства конкретной марки, которые обязательно нужно купить. Написано просто – поставить глубокую тарелку, налить в нее уксуса, закрыть крышку и запустить программу чистки.
2. Есть возможность выбора моющих средств – порошок, гели или таблетки. Как по мне, предпочтительнее порошок и жидкости, т.к. их можно дозировать в зависимости от степени загрязнения. Значит, реальная экономия средств, что немаловажно.

Что предстоит сделать на кухне

Итак, машина куплена, место под ее расположение заблаговременно оговорено на семейном совете. От установки в шкаф под мойкой благоразумно отказались, поскольку закрывать подводы и запорную арматуру громоздкой техникой нелогично.

Практически все модели по своим габаритам стандартизированы под параметры кухонной мебели.

Но, прежде чем произвести подсоединение стиральной машины к канализации, водопроводу и электричеству, необходимо было:

1. Провести электрический кабель к месту установки , оснастить его специальной влагозащищенной розеткой;
2. Установить на подвод холодной воды специальный проходной тройник с краном;
3. Установить на выпускную канализационную трубу тройник для подключения сливного шланга .

Подключение

Электрическая розетка

С электричеством шутки плохи, это всем известный факт. Тем более, когда в непосредственной близости находится вода. Поэтому, я принял решение провести отдельный трехжильный кабель к электрощитку.

Капитан Очевидность подсказывает: этим правилом следует руководствоваться при монтаже своими руками не только посудомоечной, но и стиральной, и сушильной машины.

Мощность моей, вернее нашей «семейной» посудомоечной машины составляла 2,4 кВт (узнать технические параметры поможет инструкция и наклейка с тыльной стороны агрегата). Вполне логично, что я выбрал вариант скрытой укладки медного трехжильного кабеля марки ВВГнг сечением 3х1,5.

Провод я проложил в пластиковом плинтусе и вывел его в электрощиток в тамбуре, где подключил через автомат с номинальным током 10А. На стене непосредственно у места установки посудомоечной машины установил влагозащищенную розетку с заземлением IP55.

Собственно, на этом электрический этап подключения можно считать успешно выполненным.

Канализация

Пришла пора озаботиться о надежном сливе посудомоечного агрегата. В принципе, процедура аналогична установке стиралки. О том, как подсоединить стиральную машину к канализации я уже подробно рассказывал, сложность при подключении нового агрегата заключается лишь в необходимости установки дополнительного элемента, а именно патрубка, на который надевается сливной шланг.

Для любого устройства, подключаемого к канализационной системе, обязательно требуется гидрозатвор, препятствующий проникновению внутрь помещения зловонных запахов.
Априори у подключаемых бытовых устройств таких элементов нет и не предусмотрено, значит, об этом следует позаботиться владельцу.

Итак, как подключить посудомоечную машину к канализации правильно? Ведь невозможно для каждого кухонного сантехнического устройства сооружать свою систему гидрозатвора. А этого делать вовсе и не нужно – вспомните, как у вас подключена стиральная машина.

Для этого мне пришлось отправиться в строительный магазин, где я приобрел разветвитель для сифона диаметром 40 мм (на фото вверху), предназначенный для одновременного подключения двух сливных шлангов:

1. От стиральной машины;
2. От посудомоечной машины.

Работа по подключению к канализации заняла минимум времени:

• Подставил под сифон пустую емкость;
• Открутил вначале шланг слива от стиралки;
• Затем открутил уплотнительную гайку стакана сифона;
• Открутил гайку, чтобы извлечь старый разветвитель;
• На его место установил новый с двумя отводами;
• Собрал все обратно;
• Специальными металлическими хомутами обжал шланги, чтобы не соскользнули в процессе эксплуатации.

Ни в коем случае не стоит использовать силиконовый герметик, промазывая им резиновые уплотнители сифона перед сборкой.
Все соединения должны быть разборными.

Водоснабжение

Пришел черед рассказать о подключении к водопроводу, хотя по значимости этим стоит заняться в первую очередь, до установки розетки. Почему?

Да потому, мой дорогой читатель, что брызги и потеки воды при подключении к водопроводу вполне вероятны, поэтому лучше озадачиться установкой тройников и запорной арматуры заблаговременно.

Собственно говоря, алгоритм моей работы сводился к следующему:

1. Перекрыл вентиля на входе горячего и холодного водоснабжения;
2. Открыл кран на кухне, чтобы сбросить давление и слить остатки воды в водопроводной ;
3. С помощью двух ключей ослабил соединение на подводящей магистрали;
4. Демонтировал старый тройник;
5. Очистил резьбы шаровых кранов от старой уплотнительной ленты;
6. Намотал новую по 5-6 витков;
7. Установил новый тройник;
8. К одному из выводов прикрутил шланг подачи воды на смеситель;
9. К другому – шланг стиральной машины;
10. К третьему – шланг подачи воды на посудомоечную машину;
11. Проверил и подтянул все резьбовые соединения;
12. Включил подачу воды (открыл шаровые краны на подводках);
13. Убедился в отсутствии течей.

Первый запуск

Мы с вами подошли к заключительной части — осталось осуществить первую мойку посуды, что, как вы понимаете, важнее для супруги. А для меня важнее всего правильность подключения, но не все эти параметры я могу проверить сразу. Почему?

Потому, что электрическая часть и водоснабжение сработают в течение минуты после включения, а вот что касается слива сточных вод – только по окончанию первого цикла мойки.

Тогда в путь!

• Согласно инструкции, вначале я достал контейнер для моющего средства — он расположен на дверце. Налил в него небольшое количество жидкого средства и установил обратно;
• На дне камеры открутил крышку контейнера и засыпал туда регенерирующую соль. Ее количество для каждой модели разное, поэтому нужно прочитать рекомендации производителя;
• Выдвинул лоток и поместил в него несколько грязных тарелок и чашек;
• Не закрывая дверцу, включил посудомоечную машину – индикаторы на панели засветились. В данной модели есть лампа индикации выбора уровня мягкости, ее также нужно выбрать до запуска машины;
• Выбрал программу и закрыл дверцу.

Во время запуска мойки срабатывает реле электромагнитного клапана, открывающее подачу холодной воды. Этот этап также прошел нормально. А когда первичная мойка закончилась, посудомоечная машина слила мыльную воду – что также сопровождается характерным звуком.

Как показала визуальная проверка, все соединения герметичны – течи нет.

Обслуживание

Увы, посудомоечная машина нуждается в регулярной . Вернее, ее отдельные элементы – жир и остатки пищи улавливаются блок — фильтром, а также оседают на форсунках и лопастях моечных инжекторов, снижая эффективность их работы.

Для чистки блок — фильтра нужно:

1. Извлечь вилку из розетки;
2. Открыть крышку машины;
3. Вытащить из отстойника фильтрующий элемент;

В моей модели нужно поднять пластиковую ручку и повернуть фильтр на 90 градусов против часовой стрелки.

1. Промыть его в кухонной мойке под струей горячей воды;
2. Вставить обратно.

Для профилактической чистки моечных инжекторов потребуется рожковый ключ из комплекта. Я чищу их так:

1. Откручиваю на выключенной и обесточенной машине удерживающую гайку;
2. Осторожно снимаю со штока крыльчатку;
3. Промываю ее в теплой мыльной воде. Я использую для чистки старую зубную щетку;
4. Собираю все обратно;
5. Закручиваю гайку.

В заключение

Надеюсь, что предложенная читателям информация поможет в самостоятельном подключении посудомоечной машины. Визуально ознакомиться с порядком подключения можно, просмотрев видео в этой статье. Не стесняйтесь делиться собственным опытом, либо задавайте вопросы в комментариях. Успехов!

18 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!
