Теплопередача - это один из способов изменения внутренней энергии тела (или системы тел), при этом внутренняя энергия одного тела переходит во внутреннюю энергию другого тела без совершения механической работы.

Существует 3 вида теплопередачи:

Теплообмен между двумя средами происходит через разделяющую их твердую стенку или через поверхность раздела между ними.
Теплота способна переходить только от тела с более высокой температурой к телу менее нагретому.

Теплообмен всегда протекает так, что убыль внутренней энергии одних тел всегда сопровождается таким же приращением внутренней энергии других тел, участвующих в теплообмене.
Это является частным случаем закона сохранения энергии.

ИНТЕРЕСНО

Куропатки, утки и другие птицы зимой не мерзнут потому, что температура лап у них может отличаться от температуры тела более чем на 30 градусов. Низкая температура лап сильно понижает теплоотдачу. Таковы защитные силы организма!

Теплопроводность - это перенос энергии от более нагретых участков тела к менее нагретым за счет теплового движения и взаимодействия микрочастиц (атомов, молекул, ионов и т.п.), который приводит к выравниванию температуры тела.
Не сопровождается переносом вещества!

Этот вид передачи внутренней энергии характерен как для твердых веществ, так и для жидкостей и газов.
Теплопроводность различных веществ разная.
Металлы обладают самой высокой теплопроводностью,

причем у разных металлов теплопроводность отличается.

Жидкости обладают меньшей теплопроводностью, чем твердые тела, а газы меньшей, чем жидкости.

При нагревании верхнего конца закрытой пальцем пробирки с воздухом внутри можно не бояться обжечь палец, т.к. теплопроводность газов очень низкая.
Интересно, что можно было бы поднести руку почти вплотную к пламени, например, газовой горелки (температура больше 1000 градусов) и не обжечь ее, если бы …

А что если бы?

Газ, как правило, очень плохой проводник тепла, поэтому достаточно было бы лишь небольшой прослойки воздуха между рукой и пламенем. Но!
Но существует такое явление, как конвекция в газах, поэтому вблизи пламени руку сильно жжет.

ЗАГЛЯНИ НА КНИЖНУЮ ПОЛКУ

Знаешь ли ты, что...

Большие трудности строителям зданий доставляет просадка фундамента особенно в регионах с вечной мерзлотой. Дома часто дают трещины из-за подтаивания грунта под ними Фундамент передает почве какое-то количество теплоты. Поэтому здания начали строить на сваях. В этом случае тепло передается только теплопроводностью от фундамента свае и далее от сваи грунту Из чего же надо делать сваи? Оказывается, сваи, выполненные из прочного твердого материала внутри должны быть заполнены керосином. Летом свая проводит тепло сверху вниз плохо, т.к. жидкость обладает низкой теплопроводностью. Зимой свая за счет конвекции жидкости внутри неё, наоборот, будет способствовать дополнительному охлаждению грунта.
Это не сказка, не фантастика!
Такой проект реально разработан и испытан!

Итальянские ученые изобрели рубашку, позволяющую поддерживать постоянную температуру тела. Ученые обещают, что летом в ней не будет жарко, а зимой – холодно, поскольку она сшита из специальных материалов. Подобные материалы уже используются при космических полетах.

В старых пулеметах "Максим" нагревание воды предохраняло оружие от расплавления.

На кухне, поднимая посуду, наполненную горячей жидкостью, чтобы не обжечься, можно использовать только сухую тряпку. Теплопроводность воздуха намного меньше, чем у воды! А ткань структура очень рыхлая, и все прмежутки между волокнами заполнены у сухой тряпки воздухом, а у влажной - водой. Смотри, не обожгись!

Огонь в решете

Явление, о котором рассказано ниже демонстрирует свойство металлов хорошо проводить тепло.
Если изготовить сетку из проволоки, обеспечив хорошее соединение металла в местах перекрещивания проволоки, и поместить ее над газовой горелкой, то можно при включенном вентиле поджечь газ над сеткой, в то время как под сеткой он гореть не будет. А если зажечь газ под сеткой, то наверх через сетку огонь « не просочится»!

В те времена, когда еще не было электрических шахтерских лампочек, пользовались лампой Дэви.
Это была свеча, «посаженная» в металлическую клетку. И даже, если шахта наполнялась легковоспламеняющимися газами, лампа Дэви была безопасна и не вызывала взрыва - пламя не выходило за пределы лампы,благодаря металлической сетке.

Положить на лежащие рядом на столе кусок пенопласта (или дерева) и зеркало ладони, то ощущения от этих предметов будут разными: пенопласт покажется теплее, а зеркало - холоднее.
Почему?
Ведь температура окружающего воздуха одинаковая!
Стекло - хороший проводник тепла (обладает высокой теплопроводностью), и сразу начнет "отбирать" от руки тепло. Рука будет ощущать холод! Пенопласт хуже проводит тепло. Он тоже будет, нагреваясь, "отбирать" тепло у руки, но медленнее, поэтому и покажется теплее.

ДОМАШНИЕ ОПЫТЫ

Оберните толстый гвоздь или металлический стержень полоской бумаги в один слой. Подержите над пламенем свечи до момента возгорания, засеките время. Объясните, почему бумага загорелась не сразу.

Используйте свои руки как термодатчики – обследуйте окружающие вас предметы. Найдите самые холодные на ощупь, сделайте вывод об их теплопроводности. По своим ощущениям составьте список веществ, обладающих разной теплопроводностью, от самой хорошей до самой плохой.

Подберите ложки из разных материалов (алюминиевую, мельхиоровую, стальную, деревянную и т.д.). Опустите их наполовину в сосуд с горячей водой. Через 1–2 мин проверьте, одинаково ли нагрелись их ручки. Проанализируйте результат.

Приготовьте три одинаковых кусочка льда, один из них заверните в фольгу, второй – в бумагу, третий– в вату и оставьте на блюдцах в комнате. Определите время полного таяния. Объясните разницу.

Приготовьте в морозилке лед. Сложите его в целлофановый пакет и оберните пуховым платком или обложите ватой. Можно дополнительно завернуть в шубу. Оставьте этот сверток на 5–7 ч,затем проверьте сохранность льда. Объясните наблюдаемое состояние. Предложите дома способ сохранения замороженных продуктов при размораживании холодильника.

ЗАДАЧИ ДЛЯ УМЕЮЩИХ ДУМАТЬ

(или " покумекаем"?)

1. Какая почва прогревается солнцем быстрее: влажная или сухая? Почему?

2. Почему толстый человек в холодной воде меньше мерзнет, чем худой?

3. Человек не чувствует прохлады на воздухе при температуре 20 градусов Цельсия, но в воде мерзнет при температуре 25 градусов Цельсия. Почему?

4. Если зимой к замерзшему стеклу(покрытому инеем) трамвая или автобуса приложить на одинаковое время палец, а другим пальцем прижать монету, то площадь оттаивания под монетой окажется больше.
Почему?

Любое материальное тело обладает такой характеристикой как теплота, которая может увеличиваться и уменьшаться. Теплота не является материальной субстанцией: как часть внутренней энергии вещества она возникает вследствие движения и взаимодействия молекул. Поскольку теплота различных веществ может отличаться, происходит процесс передачи тепла от более нагретой субстанции к веществу с меньшим количеством теплоты. Этот процесс носит название теплопередача. Основные и механизмы их действия мы рассмотрим в этой статье.

Определение теплопередачи

Теплообмен, или процесс переноса температуры, может происходить как внутри материи, так и от одного вещества к другому. При этом интенсивность теплообмена во многом зависит от физических свойств материи, температуры веществ (если в теплообмене участвуют несколько субстанций) и законов физики. Теплопередача - это процесс, который всегда протекает в одностороннем порядке. Главный принцип теплообмена заключается в том, что наиболее нагретое тело всегда отдаёт тепло объекту с меньшей температурой. Например, при глажке одежды горячий утюг отдаёт тепло брюкам, а не наоборот. Теплопередача - явление, зависимое от временного показателя, характеризующее необратимое распространение тепла в пространстве.

Механизмы теплопередачи

Механизмы теплового взаимодействия веществ могут приобретать разные формы. Известны три вида теплообмена в природе:

1. Теплопроводность - механизм межмолекулярной передачи тепла из одного участка тела в другой или в иной объект. Свойство основывается на неоднородности температуры в рассматриваемых субстанциях.
2. Конвекция - теплообмен между текучими средами (жидкая, воздушная).
3. Лучевое воздействие - передача тепла от нагретых и нагреваемых за счёт своей энергии тел (источников) в виде электромагнитных волн с постоянным спектром.

Рассмотрим перечисленные виды теплообмена более подробно.

Теплопроводность

Чаще всего теплопроводность наблюдается в твёрдых телах. Если под воздействием каких-либо факторов у одного и того же вещества появляются участки с разными температурами, то тепловая энергия из более нагретого участка перейдёт к холодному. Подобное явление в некоторых случаях можно наблюдать даже визуально. Например, если взять металлический стержень, скажем, иголку, и нагреть его на огне, то через какое-то время увидим, как тепловая энергия передаётся по иголке, образуя на определённом участке свечение. При этом в месте, где температура выше, свечение ярче и, наоборот, где t ниже, оно темнее. Теплопроводность может наблюдаться также между двумя телами (кружкой горячего чая и рукой)

Интенсивность передачи теплового потока зависит от многих факторов, соотношение которых выявил французский математик Фурье. К этим факторам относится в первую очередь градиент температуры (соотношение разности температур на концах стержня к расстоянию от одного конца к другому), площадь сечения тела, а также коэффициент теплопроводности (у всех веществ он разный, но самый высокий наблюдается у металлов). Самый значительный коэффициент теплопроводности наблюдается у меди и алюминия. Неудивительно что именно эти два металла чаще используются в изготовлении электропроводов. Следуя закону Фурье, величину теплового потока можно увеличить или уменьшить, изменив один из этих параметров.

Конвекционные виды теплообмена

Конвекция, свойственная в основном для газов и жидкостей, имеет два компонента: межмолекулярную теплопроводность и движение (распространение) среды. Механизм действия конвекции происходит следующим образом: при повышении температуры текучей субстанции её молекулы начинают более активное движение и при отсутствии пространственных ограничений объём вещества увеличивается. Следствием данного процесса будет уменьшение плотности субстанции и её движение вверх. Яркий пример конвекции - это движение нагретого радиатором воздуха от батареи к потолку.

Различают свободные и вынужденные конвективные виды теплообмена. Теплопередача и движение массы при свободном типе происходит за счёт неоднородности субстанции, то есть горячая жидкость поднимается над холодной естественным образом без оказания влияния внешних сил (например, обогрев комнаты посредством центрального отопления). При вынужденной конвекции движение массы происходит под действием внешних сил, например, помешивание чая ложкой.

Лучистый теплообмен

Лучистая или радиационная теплопередача может происходить без контакта с другим объектом или субстанцией, поэтому возможна даже в Радиационный теплообмен присущ всем телам в большей или меньшей степени и проявляется в виде электромагнитных волн с непрерывным спектром. Яркий тому пример - солнечные лучи. Механизм действия выглядит следующим образом: тело непрерывно излучает определённое количество теплоты в окружающее его пространство. Когда эта энергия попадает на другой объект или субстанцию, часть её поглощается, вторая часть проходит насквозь, а третья отражается в окружающую среду. Любой объект может как излучать тепло, так и поглощать, при этом тёмные вещества способны поглощать больше тепла, чем светлые.

Комбинированные механизмы теплопередачи

В природе виды процессов теплообмена редко встречаются по отдельности. Гораздо чаще их можно наблюдать в совокупности. В термодинамике эти сочетания даже имеют названия, скажем, теплопроводность + конвекция - это конвективный теплообмен, а теплопроводность + тепловое излучение называют радиационно-кондуктивной теплопередачей. Кроме этого, выделяют такие комбинированные виды теплообмена, как:

• Теплоотдача - движение тепловой энергии между газом или жидкостью и твёрдым веществом.
• Теплопередача - передача t от одной материи к другой через механическое препятствие.
• Конвективно-лучистый теплообмен образуется при совмещении конвекции и теплового излучения.

Виды теплообмена в природе (примеры)

Теплообмен в природе играет огромную роль и не ограничивается нагреванием земного шара солнечными лучами. Обширные конвекционные потоки, такие как передвижение воздушных масс, во многом определяют погоду на всей нашей планете.

Теплопроводность ядра Земли приводит к появлению гейзеров и извержению вулканических пород. Это лишь малая часть в глобальных масштабах. В совокупности они образуют виды конвективного теплообмена и радиационно-кондуктивные типы теплопередачи необходимые для поддержания жизни на нашей планете.

Использование теплообмена в антропологической деятельности

Тепло - это важная составляющая почти всех производственных процессов. Сложно сказать, какой вид теплообмена человеком используется больше всего в народном хозяйстве. Наверное, все три одновременно. Благодаря процессам теплопередачи происходит выплавка металлов, производство огромного количества товаров, начиная с предметов повседневного использования и заканчивая космическими судами.

Крайне важное значение для цивилизации имеют тепловые агрегаты, способные преобразовывать тепловую энергию в полезную силу. Среди них можно назвать бензиновые, дизельные, компрессорные, турбинные установки. Для своей работы они используют различные виды теплообмена.

Виды теплообмена (теплопроводность, конвекция, тепловое излучение).

Теплопрово́дность - это процесс переноса внутренней энергии от более нагретых частей тела (или тел) к менее нагретым частям (или телам), осуществляемый хаотически движущимися частицами тела (атомами, молекулами, электронами и т. п.). Такой теплообмен может происходить в любых телах с неоднородным распределением температур, но механизм переноса теплоты будет зависеть от агрегатного состояния вещества.

Способность вещества проводить тепло характеризуется коэффициентом теплопроводности (удельной теплопроводность). Численно эта характеристика равна количеству теплоты, проходящей через материал площадью 1 м² за единицу времени (секунду) при единичном температурном градиенте.

В установившемся режиме плотность потока энергии, передающейся посредством теплопроводности, пропорциональна градиенту температуры:

где - вектор плотности теплового потока - количество энергии, проходящей в единицу времени через единицу площади, перпендикулярной каждой оси, - коэффициент теплопроводности (удельная теплопроводность), - температура. Минус в правой части показывает, что тепловой поток направлен противоположно вектору grad T (то есть в сторону скорейшего убывания температуры). Это выражение известно как закон теплопроводности Фурье .

Конве́кция- это распространение теплоты,обусловленное перемещением макроскопических элементов среды. Объемы жидкости или газа, перемещаясь из области с большей температурой в область с меньшей температурой,переносят с собой теплоту. Конвективный перенос обычно сопровождается теплопроводностью.

Конвективный перенос может осуществляться в результате свободного или вынужденного движения теплоносителя. Свободное движение возникает тогда, когда частицы жидкости в различных участках системы находятся под воздействием массовых сил различной величины,т.е. когда поле массовых сил не однородно.

Вынужденное движение происходит под действием внешних поверхностных сил. Разность давлений, под действием которой перемещается теплоноситель, создается с помощью насосов, эжекторов, и других устройств.

Теплообмен излучением(радиационный теплообмен)состоит из испускания энергии излучения телом, распространения ее в пространстве между телами и поглощения ее другими телами. В процессе испускания внутренней энергии излучающего тела превращается в энергию электромагнитных волн, которые распространяются во всех направлениях. Тела, расположенные на пути распространения энергии излучения, поглощают часть падающих на них электромагнитных волн, и таким образом энергия излучения превращается во внутреннюю энергию поглощающего тела.

1. Обработка поверхностей тел вращения: шлифование.

Шлифование – процесс обработки всевозможных поверхностей на соответствующем оборудовании с использованием абразивного инструмента. Точность до 6 квалитета. Ra=0.16 ….. 0.32 мкм

Виды шлифования Квалитет Ra (мкм)

Обдирочное 8-9 2,5-5

Предварительное 6-9 1,2-2,5

Окончательное 5-6 0,2-1,2

Тонкое -- 0,25-0,1

Инструмент: шлифовальные и абразивные круги.

Методы шлифования:

Круглошлифовальные станки.

А) Шлифование с продольной подачей

Стол с заготовкой совершает возвратно-поступательное движение (продольная подача),заготовка - круговую подачу; круг – главное движение резания и поперечную подачу.

Б) Врезное шлифование

Круг совершает главное движения резания и поперечную подачу (врезание), заготовка осуществляет круговую подачу.

Достоинства продольного шлифования:

Можно обрабатывать поверхности длиной более 50 мм;

Более точный;

Равномерный износ круга;

Применяют мягкие круги, не требующие частой правки;

Минимальное тепловыделение.

Достоинства врезного шлифования:

Большая производительность;

Возможность многоинструментальной наладки;

Одновременное шлифование шейки и торца.

Недостатки врезного шлифования:

Можно обрабатывать поверхности длиной до 50 мм;

Неравномерный износ круга;

Необходима частая правка круга;

Большое тепловыделение;

Станки повышенной мощности и жесткости.

Бесцентровое шлифование

А) с радиальной подачей – применяется для обработки коротких деталей;

Б) с осевой подачей;

Ось круга устанавливают под углом к оси заготовки, за счет этого получаем осевую подачу. Применяется для обработки длинных, гладких валов.

Шлифование – технологический способ обработки металлов позволяющий получать на деталях поверхности высокого качества с высокой точности размеров.

Шлифование выполняется – шлифовальными кругами, которые режут абразивными зернами из минералов и сверхтвердых материалов, имеющих случайную форму и взаимное расположение.

Особенностью является срезание каждым зерном как режущим зубом небольшого слоя металла, в результате чего на поверхности детали остается царапина ограниченной длины и малой площадью поперечного сечения.

При изготовлении деталей машин и приборов шлифование применяется для завершающей чистовой обработки, позволяя получать поверхности с точностью размеров по 6-7 квалитетам с шероховатостью Ra=0,08..0,32 мкм.

Виды шлифования: наружное круглое, внутреннее круглое, плоское, торцовое.

2. Понятие алгоритма. Его структура.

Алгоритм –упорядоченная совокупность системы правил, определяющая содержание и порядок действий над некоторыми объектами, строгое выполнение которых приводит к решению любой задачи из рассматриваемого класса задач за конечное число шагов.

Базовые структуры алгоритмов - это определенный набор блоков и стандартных способов их соединения для выполнения типичных последовательностей действий.

К основным структурам относятся следующие:

o линейные

o разветвляющиеся

o циклические

Линейными называются алгоритмы, в которых действия осуществляются последовательно друг за другом. Стандартная блок-схема линейного алгоритма приводится ниже:

Разветвляющимся называется алгоритм, в котором действие выполняется по одной из возможных ветвей решения задачи, в зависимости от выполнения условий. В отличие от линейных алгоритмов, в которых команды выполняются последовательно одна за другой, в разветвляющиеся алгоритмы входит условие, в зависимости от выполнения или невыполнения которого выполняется та или иная последовательность команд (действий).

В качестве условия в разветвляющемся алгоритме может быть использовано любое понятное исполнителю утверждение, которое может соблюдаться (быть истинно) или не соблюдаться (быть ложно). Такое утверждение может быть выражено как словами, так и формулой. Таким образом, алгоритм ветвления состоит из условия и двух последовательностей команд.

В зависимости от того, в обоих ветвях решения задачи находится последовательность команд или только в одной разветвляющиеся алгоритмы делятся на полные и не полные (сокращенные).
Стандартные блок-схемы разветвляющегося алгоритма приведены ниже:

Циклическим называется алгоритм, в котором некоторая часть операций (тело цикла - последовательность команд) выполняется многократно. Однако слово «многократно» не значит «до бесконечности». Организация циклов, никогда не приводящая к остановке в выполнении алгоритма, является нарушением требования его результативности - получения результата за конечное число шагов.

Перед операцией цикла осуществляются операции присвоения начальных значений тем объектам, которые используются в теле цикла. В цикл входят в качестве базовых следующие структуры:

o блок проверки условия

o блок, называемый телом цикла

Существуют три типа циклов:

· Цикл с предусловием

· Цикл с постусловием

· Цикл с параметром (разновидность цикла с предусловием)

Если тело цикла расположено после проверки условий, то может случиться, что при определенных условиях тело цикла не выполнится ни разу. Такой вариант организации цикла, управляемый предусловием, называетсяциклом c предусловием .

Возможен другой случай, когда тело цикла выполняется по крайней мере один раз и будет повторяться до тех пор, пока не станет ложным условие. Такая организация цикла, когда его тело расположено перед проверкой условия, носит название цикла с постусловием .

Цикл с параметром является разновидностью цикла с предусловием. Особенностью данного типа цикла является то, что в нем имеется параметр, начальное значение которого задается в заголовке цикла, там же задается условие продолжения цикла и закон изменения параметра цикла. Механизм работы полностью соответствует циклу с предусловием, за исключением того, что после выполнения тела цикла происходит изменение параметра по указанному закону и только потом переход на проверку условия.
Стандартные блок-схемы циклических алгоритмов приведены ниже:

Вопрос 1. Анализ агрегатов подачи топлива в ДЛА

Вопрос 2. Обработка отверстий: сверление, растачивание, зенкерование, развертывание.

Вопрос 3. Виды, разрезы, сечения в машиностроительном черчении

1. Анализ агрегатов подачи топлива в ДЛА

Схемы жидкостных ракетных двигателей (ЖРД) отличаются главным образом системами подачи топлива . В ЖРД любой схемы давление топлива перед камерой сгорания должно быть больше давления в камере, иначе невозможно будет подавать компоненты топлива через форсунки . Существует две системы подачи топлива – вытеснительная и насосная . Первая более простая и используется преимущественно в двигателях сравнительно небольших ракет, вторая – в двигателях ракет дальнего действия.

СИСТЕМА ПОДАЧИ ТОПЛИВА НАСОСНАЯ - (жидкостного ракетного двигателя) - совокупность механизмов или устройств, обеспечивающих подачу компонентов топлива из баков в камеру жидкостного ракетного двигателя при помощи насосов. При насосной системе подачи топлива можно получить меньший общий вес силовой установки, чем при вытеснительной системе подачи топлива.

При вытеснительной подаче компоненты топлива подаются в камеру сгорания при помощи сжатого газа , поступающего через редуктор в топливные баки. Редуктор обеспечивает постоянство давления в топливных баках и равномерную подачу топлива в камеру сгорания. В этом случае в баках ракеты устанавливается большое давление, поэтому они должны быть достаточно прочными. Это увеличивает вес конструкции, это увеличивает вес конструкции, что является недостатком всех вытеснительных систем подачи топлива.

2. Обработка отверстий: сверление, растачивание, зенкерование,

развертывание.

Сверлением получают отверстия в сплошном материале. Для неглубоких отверстий используются стандартные сверла диаметром 0,30...80 мм. Существуют два метода сверления: 1) вращается сверло (станки сверлильно-расточных групп); 2) вращается заготовка (станки токарной группы). Обработку отверстий диаметром до 25...40 мм осуществляют спиральными сверлами за один переход, при обработке отверстий больших диаметров (до 80 мм) – за два и более перехода сверлением и рассверливанием или другимиметодами. Для сверления отверстий диаметром свыше 80 мм применяют сверла или сверлильные головки специальных конструкций. При обработке глубоких отверстий (L/D > 10) трудно обеспечить направленность оси отверстия относительно ее внутренней цилиндрической поверхности. Чем больше длина отверстия, тем больше увод инструмента. Для борьбы с уводом сверла или искривлением оси отверстия применяются следующие способы: − применение малых подач, тщательная заточка сверла; − применение предварительного засверливания (зацентровки); − сверление с направлением спирального сверла с помощью кондукторной втулки; − сверление вращающейся заготовки при невращающемся или вращающемся сверле. Это самый радикальный способ устранения увода сверла, так как создаются условия для самоцентрирования сверла; − сверление специальными сверлами при вращающейся или неподвижной заготовке. К специальным сверлам относятся: − полукруглые – разновидность ружейных сверл одностороннего резания, которые применяются для обработки заготовок из материалов, дающих хрупкую стружку (латунь, бронза, чугун); − ружейные – одностороннего резания с внешним отводом СОЖ и внутренним отводом (эжекторные)с пластинами из твердого сплава (припаянными или неперетачиваемыми с механическим креплением), предназначенные для высокопроизводительного сверления; − трепанирующие (кольцевые) сверла (рис. 38, г) для сверления отверстий диаметром 80 мм и более, длиной до 50 мм; Они вырезают в сплошном металле кольцевую поверхность, а остающуюся после такого сверления внутреннюю часть вформе цилиндра можно использовать как заготовку для изготовления других деталей. Зенкерование отверстий – предварительная обработка литых, штампованных или просверленных отверстий под по-следующее развертывание, растачивание или протягивание. При обработке отверстий по 13...11-му квалитету зенкерованиеможет быть окончательной операцией. Зенкерованием обрабатывают цилиндрические углубления (под головки винтов, гнездпод клапаны и др.), торцовые и другие поверхности. Режущим инструментом при зенкеровании является зенкер. Зенкеры изготовляют цельными с числом зубьев 3...8 и бо-лее, диаметром 3...40 мм; насадными диаметром 32...100 мм и сборными регулируемыми диаметром 40...120 мм. Зенкерование является производительным методом: повышает точность предварительно обработанных отверстий, час-тично исправляет искривление оси после сверления. Для повышения точности обработки используют приспособления с кон-дукторными втулками. Зенкерованием обрабатывают сквозные и глухие отверстия. Зенкеры исправляют, но не устраняют полностью оси отверстия, достигаемая шероховатость Rа = 12,5...6,3 мкм. Развертывание отверстий – чистовая обработка отверстий с точностью до 7-го квалитета. Развертыванием обрабаты-вают отверстия тех же диаметров, что и при зенкеровании. Развертки рассчитаны на снятие малого припуска. Они отличают-ся от зенкеров большим числом (6...14) зубьев. Развертыванием достигается высокая точность диаметральных размеров иформы, а также малая шероховатость поверхности. Следует отметить, что обработанное отверстие получается несколькобольшего диаметра, чем диаметр самой развертки. Такая разбивка может составлять 0,005...0,08 мм. Для получения отверстий 7 квалитета применяют двукратное развертывание; IТ6 – трехкратное, под окончательное раз-вертывание припуск оставляют 0,05 мм и менее.Растачивание основных отверстий (определяющих конструкцию детали) произво-дится на: горизонтально-расточных, координатно-расточных, радиально-сверлильных,карусельных и агрегатных станках, многоцелевых обрабатывающих центрах, а также внекоторых случаях и на токарных станках. Существуют два основных способа растачивания: растачивание, при котором вращается заготовка (на станках токарнойгруппы), и растачивание, при котором вращается инструмент (на станках расточной группы) Типичными для токарных станков операциями являются растачивание одиночного отверстия и растачивание соосных отверстий универсальным методом и резцом (резцами).

Сверление - один из наиболее распространенных способов получения цилиндрических отверстий глухих и сквозных в сплошном материале Когда требования по точности не выходят за 11-12 квалитет. Процесс сверления совершается при двух совместных движениях: вращение сверла или детали вокруг оси отверстия (главное движение) и поступательном движении сверла вдоль оси (движение подачи).

При работе на сверлильном станке сверло совершает оба движения, заготовка крепится неподвижно на столе станка. При работе на токарных и револьверных станках, а так же на токарных автоматах вращается деталь, а сверло совершает поступательное перемещение вдоль оси.

1. передняя поверхность - винтовая поверхность, по которой сходит стружжа.
2. задняя поверхность - поверхность обращенная к поверхности резания.
3. режущая кромка - линия образованная пересечением передней и задней поверхности.
4. ленточка - узкая полоска на цилиндрической поверхности сверла, расположенная вдоль оси. Обеспечивает сверлу направление.
5. поперечная кромка - линия образованная в результате пересечения обеих задних поверхностей
2φ от 90-2400; ω до 300, γ-передний угол(к центру меньше, к периферии увеличивается)

Зенкерование – обработка предварительно полученных отверстий для придания им более правильной геометрической формы, повышения точности и снижения шероховатости. Многолезвийный режущим инструментом – зенкером, который имеет более жесткую рабочую част, отсутствует! число зубьев не менее трех (рис.19.3.г).

Развертывание – окончательная обработка цилиндрического или конического отверстия разверткой в целях получения высокой точности и низкой шероховатости. Развертки – многолезвийный инструмент, срезающий очень тонкие слои с обрабатываемой поверхности (рис.19.3.д).

Растачивают отверстия на токарных станках тогда, когда сверление, рассверливание или зенкерование не обеспечивают необходимой точности размеров отверстия, а также чистоты обработанной поверхности, либо когда отсутствует сверло или зенкер требуемого диаметра.

При растачивании отверстий на токарных станках можно получить отверстие не выше 4-3-го класса точности и чистоту обработанной поверхности 3-4 при черновой обработке и 5-7 при чистовой.

Расточные резцы и их установка. Растачивают отверстия на токарных станках расточными резцами (рис. 118). В зависимости от вида растачиваемого отверстия различают: расточные резцы для сквозных отверстия (рис. 118, а) и расточные резцы для глухих отверстий (рис. 118, б). Эти резцы отличаются между собой главным углом в плане φ. При растачивании сквозных отверстий (рис. 118, а) главный угол в плане φ=60°. Если растачивается глухое отверстие с уступом 90°, то главный угол в плане φ=90° (рис. 118, б) и резец работает как упорно-проходной или φ=95° (рис. 118, в) - резец работает с продольной подачей как упорно-проходной, а затем с поперечной подачей как подрезной.

2. Виды, разрезы, сечения в машиностроительном черчении

Виды

4. Виды на чертеже располагаются следующим образом:

5. Расположение видов

6. Если виду располагаются не по проекционной связи, то их нужно указывать по стрелке.

7. Указание видов вне проекционной связи

Разрезы

9. На разрезах указывается то, что находится за секущей плоскостью.

10. На чертеже виды могут быть совмещены с разрезами. В качестве границы между видом и разрезом может

11. быть использована только штрихпунктирная линия или волнистая линия.

13. Разрезы

Сечения

15. На сечениях изображается то, что находиться в секущей плоскости.

16. Если сечение распадается на несколько частей, то вместо сечения следует использовать разрез.

17. Изображение сечения не чертеже

Изображение обращенной к наблюдателю видимой части поверхности предмета называют видом.

ГОСТ 2.305-68 устанавливает следующее название основных видов, получаемых на основных плоскостях проекций (см. рис. 165): 7 - вид спереди (главный вид); 2 - вид сверху; 3 - вид слева; 4 - вид справа; 5 - вид снизу; б - вид сзади. В практике более широко применяются три вида: вид спереди, вид сверху и вид слева.

Основные виды обычно располагаются в проекционной связи между собой. В этом случае название видов на чертеже надписывать не нужно.

Если какой-либо вид смещен относительно главного изображения, проекционная связь его с главным видом нарушена, то над этим видом выполняют надпись по типу «А» (рис. 166).

Изображение предмета, мысленно рассеченного одной или несколькими плоскостями, называют разрезом. Мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней.

Разрезы применяются для изображения внутренних поверхностей предмета, чтобы избежать большого количества штриховых линий, которые могут перекрывать друг друга при сложном внутреннем строении предмета и затруднять чтение чертежа.

Чтобы выполнить разрез, необходимо: в нужном месте предмета мысленно провести секущую плоскость (рис. 173, а); часть предмета, находящегося между наблюдателем и секущей плоскостью, мысленно отбросить (рис. 173, б), оставшуюся часть предмета проецировать на соответствующую плоскость проекций, изображение выполнить или на месте соответствующего вида, или на свободном поле чертежа (рис. 173, в); плоскую фигуру, лежащую в секущей плоскости, заштриховать; при необходимости дать обозначение разреза.

Рис. 173 Выполнение разреза

В зависимости от числа секущих плоскостей разрезы разделяются на простые - при одной секущей плоскости, сложные - при нескольких секущих плоскостях.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на:

горизонтальные - секущая плоскость параллельна горизонтальной плоскости проекций;

вертикальные - секущая плоскость перпендикулярна горизонтальной плоскости проекций;

наклонные - секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

Вертикальный разрез называют фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций.

Сложные разрезы бывают ступенчатыми, если секущие плоскости параллельны между собой, и ломаными, если секущие плоскости пересекаются между собой.

Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета, или поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета.

Местные разрезы служат для выявления внутреннего строения предмета в отдельном ограниченном месте. Местный разрез выделяется на виде сплошной волнистой тонкой линией.

Положение секущей плоскости указывают разомкнутой линией сечения. Начальные и конечные штрихи линии сечения не должны пересекать контур соответствующего изображения. На начальном и конечном штрихах нужно ставить стрелки, указывающие направление взгляда (рис. 174). Стрелки должны наноситься на расстоянии 2...3 мм от внешнего конца штриха. При сложном разрезе штрихи разомкнутой линии сечения проводят также у перегибов линии сечения.

Рис. 174 Стрелки, указывающие направление взгляда

Около стрелок, указывающих направление взгляда с внешней стороны угла, образованного стрелкой и штрихом линии сечения, на горизонтальной строке наносят прописные буквы русского алфавита (рис. 174). Буквенные обозначения присваиваются в алфавитном порядке без повторений и без пропусков, за исключением букв И, О, X, Ъ, Ы, Ь .

Сам разрез должен быть отмечен надписью по типа «А - А» (всегда двумя буквами, через тире).

Если секущая плоскость совпадает с плоскостью симметрии предмета, а разрез выполнен на месте соответствующего вида в проекционной связи и не разделен каким-либо другим изображением, то для горизонтальных, вертикальных и профильных разрезов отмечать положение секущей плоскости не нужно и разрез надписью не сопровождать. На рис. 173 фронтальный разрез не обозначен.

Простые наклонные разрезы и сложные разрезы обозначают всегда.

ТЕПЛОПЕРЕДАЧА (или теплообмен) - один из способов изменения внутренней энергии тела (или системы тел), при этом внутренняя энергия одного тела переходит во внутреннюю энергию другого тела без совершения механической работы.
Теплообмен между двумя средами происходит через разделяющую их твердую стенку или через поверхность раздела между ними.
Теплота способна переходить только от тела с более высокой температурой к телу менее нагретому.
Теплообмен всегда протекает так, что убыль внутренней энергии одних тел всегда сопровождается таким же приращением внутренней энергии других тел, участвующих в теплообмене.
Существует три вида теплопередачи: теплопроводность, конвекция и излучение.

ТЕПЛОПРОВОДНОСТЬ - перенос энергии от более нагретых участков тела к менее нагретым в результате теплового движения и взаимодействия микрочастиц (атомов, молекул, ионов и т.п.).
Приводит к выравниванию температуры тела. Не сопровождается переносом вещества!
Этот вид передачи внутренней энергии характерен как для твердых веществ, так и для жидкостей,газов.
Теплопроводность различных веществ разная.
Существует зависимость теплопроводности от плотности вещества.

КОНВЕКЦИЯ - это перенос энергии струями жидкости или газа.
Конвекция происходит за счет перемешивания вещества жидкой или газообразной среды.
Конвекция невозможна в твёрдых телах.
Существует зависимость скорости конвекции от плотности вещества и от разницы температур соприкасающихся тел.
Конвекция может быть естественной и принудительной, например, с помощью вентилятора.

ИЗЛУЧЕНИЕ
Все окружающие нас предметы излучают тепло в той или иной мере. Излучая энергию, тела остывают.
Чем выше температура тела, тем интенсивнее тепловое излучение.
Тепловое (инфракрасное) излучение не воспринимается глазом.
Теплопередача способом излучения возможна в любом веществе и в вакууме.
Тела способны не только излучать, но и поглощать тепловое излучение, при этом они нагреваются.
Темные тела лучше поглощают излучение, чем светлые или имеющие зеркальную, или полированную поверхность, и лучше излучают.
Как фантастично выглядел бы окружающий мир, если бы мы могли видеть недоступные нашему глазу тепловые излучения других тел!
Пар - газообразное состояние вещества в условиях, когда газовая фаза может находиться в равновесии с жидкой или твёрдой фазами того же вещества. Процесс возникновения пара из жидкой (твёрдой) фазы называется «парообразованием». Обратный процесс называется конденсация. При низких давлениях и высоких температурах свойства пара приближаются к свойствам идеального газа. В разговорной речи под словом «пар» почти всегда понимают водяной пар. Пары́ прочих веществ оговариваются в явном виде.

Энергию движения и взаимодействия частиц, из которых состоит тело, называют внутренней энергией тела .

Внутренняя энергия тела не зависит ни от механического движения тела, ни от положения этого тела относительно других тел.

Внутреннюю энергию тела можно изменить двумя способами: совершением механической работы или теплопередачей.

теплопередачей .

При повышении температуры внутренняя энергия тела увеличивается. С понижением температуры внутренняя энергия тела уменьшается. Внутренняя энергия тела увеличивается при совершении над ним работы.

Механическая и внутренняя энергия могут переходить от одного тела к другому.

Этот вывод справедлив для всех тепловых процессов. При теплопередаче, например, тело более нагретое отдает энергию, а тело менее нагретое получает энергию.

При переходе энергии от одного тела к другому или при превращении одного вида энергии в другой энергия сохраняется.

Если между телами происходит теплообмен, то внутренняя энергия всех нагревающихся тел увеличивается настолько, насколько уменьшается внутренняя энергия остывающих тел.

Виды теплопередачи: теплопроводность, конвекция, излучение. Примеры теплопередачи в природе и технике

Процесс изменения внутренней энергии без совершения работы над телом или самим телом называется теплопередачей .

Перенос энергии от более нагретых участков тела к менее нагретым в результате теплового движения и взаимодействия частиц называется теплопроводностью .

При конвекции энергия переносится самими струями газа или жидкости.

Излучение -- процесс передачи теплоты путем лучеиспускания.

Передача энергии излучением отличается от других видов теплопередачи тем, что она может осуществляться в полном вакууме.

Примеры теплопередачи в природе и технике

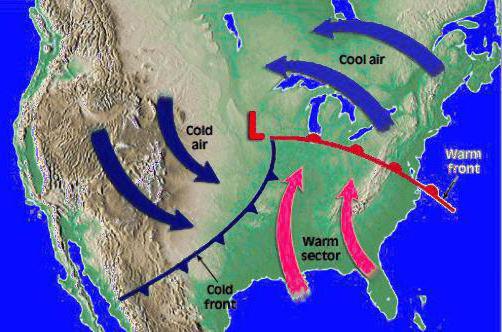

1. Ветры. Все ветры в атмосфере представляют собой конвекционные потоки огромного масштаба.

Конвекцией объясняются, например, ветры бризы, возникающие на берегах морей. В летние дни суша прогревается солнцем быстрее, чем вода, поэтому и воздух над сушей нагревается больше, чем над водой, его плотность уменьшается и давление становится меньше давления более холодного воздуха над морем. В результате, как в сообщающихся сосудах, холодный воздух по низу с моря перемещается к берегу -- дует ветер. Это и есть дневной бриз. Ночью вода охлаждается медленнее, чем суша, и над сушей воздух становится более холодным, чем над водой. Образуется ночной бриз -- движение холодного воздуха от суши к морю.

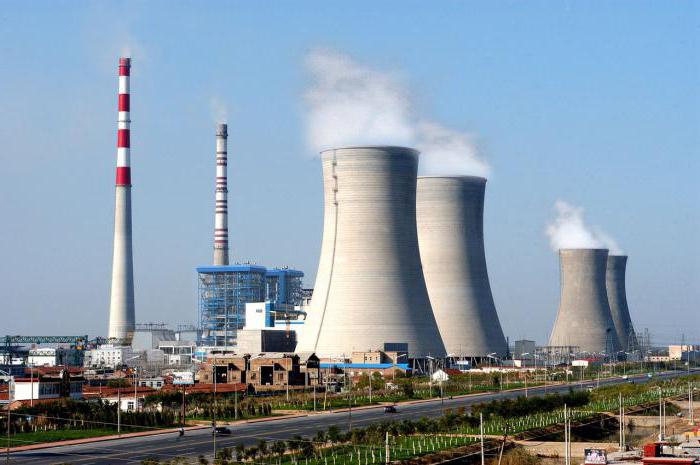

2. Тяга. Мы знаем, что без притока свежего воздуха горение топлива невозможно. Если в топку, в печь, в трубу самовара не будет поступать воздух, то горение топлива прекратится. Обычно используют естественный приток воздуха -- тягу. Для создания тяги над топкой, например в котельных установках фабрик, заводов, электростанций, устанавливают трубу. При горении топлива воздух в ней нагревается. Значит, давление воздуха, находящегося в топке и трубе, становится меньше давления наружного воздуха. Вследствие разницы давлений холодный воздух поступает в топку, а теплый поднимается вверх -- образуется тяга.

Чем выше труба, сооруженная над топкой, тем больше разница давлений наружного воздуха и воздуха в трубе. Поэтому тяга усиливается при увеличении высоты трубы.

3. Отопление и охлаждение жилых помещений. Жители стран, расположенных в умеренных и холодных поясах Земли, вынуждены обогревать свое жилище. В странах, расположенных в тропических и субтропических поясах, температура воздуха даже в январе достигает + 20 и +30 о С. Здесь применяют устройства, охлаждающие воздух в помещениях. И нагревание, и охлаждение воздуха в помещениях основано на конвекции.

Охлаждающие устройства целесообразно располагать наверху, ближе к потолку, чтобы осуществлялась естественная конвекция. Ведь холодный воздух имеет плотность большую, чем теплый, и поэтому будет опускаться.

Обогревательные приборы располагают внизу. Во многих современных больших домах устраивают водяное отопление. Циркуляция воды в нем и прогревание воздуха в помещении происходят за счет конвекции.

Если установка для обогревания здания находится в нем самом, то в подвальном этаже устанавливают котел, в котором нагревают воду. По вертикальной трубе, отходящей от котла, горячая вода поднимается в бак, который обычно помещают на чердаке дома. От бака проводят систему распределительных труб, по которым вода проходит в радиаторы, устанавливаемые на всех этажах, она отдает им свое тепло и возвращается в котел, где снова подогревается. Так происходит естественная циркуляция воды -- конвекция.

В больших зданиях используются более сложные установки. Горячая вода подается сразу в несколько зданий из котла, установленного в специальном помещении. Воду гонят в. здания при помощи насосов, т. е. создают искусственную конвекцию.

4. Теплопередача и растительный мир. Температура нижнего слоя воздуха и поверхностного слоя почвы имеет большое значение для развития растений.

В прилегающем к Земле слое воздуха и верхнем слое почвы происходят изменения температуры. Днем почва поглощает энергию и нагревается, ночью, наоборот, охлаждается. На ее нагревание и охлаждение влияет присутствие растительности. Так, темная, вспаханная почва сильнее нагревается излучением, но быстрее и охлаждается, чем почва, покрытая растительностью.

На теплообмен между почвой и воздухом влияет также погода. В ясные, безоблачные ночи почва сильно охлаждается -- излучение от почвы беспрепятственно уходит в пространство. В такие ночи ранней весной возможны заморозки на почве. Если же погода облачная, то облака закрывают Землю и играют роль своеобразных экранов, защищающих почву от потери энергии путем излучения.

Одним из средств повышения температуры участка почвы и припочвенного воздуха служат теплицы, которые позволяют полнее использовать излучение Солнца. Участок почвы покрывают стеклянными рамами или прозрачными пленками. Стекло хорошо пропускает видимое солнечное излучение, которое, попадая на темную почву, нагревает ее, но хуже пропускает невидимое излучение, испускаемое нагретой поверхностью Земли. Кроме того, стекло (или пленка) препятствует движению теплого воздуха вверх, т. е. осуществлению конвекции. Таким образом, стекла теплиц действуют как «ловушка» энергии. Внутри теплиц температура выше, чем на незащищенном грунте, примерно на 10 °С.

5. Термос. Теплопередача от более нагретого тела к более холодному приводит к выравниванию их температур. Поэтому если в комнату внести, например, горячий чайник, то он остынет. Часть его внутренней энергии перейдет к окружающим телам. Чтобы помешать телу остывать или нагреваться, нужно уменьшить теплопередачу. При этом стремятся сделать так, чтобы энергия не передавалась ни одним из трех видов теплопередачи: конвекцией, теплопроводностью и излучением.

Он состоит из стеклянного сосуда с двойными стенками. Внутренняя поверхность стенок покрыта блестящим металлическим слоем, а из пространства между стенками сосуда выкачан воздух. Лишенное воздуха пространство между стенками не проводит тепло, блестящий слой, вследствие отражения, препятствует передаче энергии излучением. Чтобы защитить стекло от повреждений, термос помещают в картонный или металлический футляр. Сосуд закупоривают пробкой, а сверху футляра навинчивают колпачок.
