Водосток - это система, предназначенная для сбора и отвода ливневых и талых вод с крыши здания таким образом, чтобы не допустить их попадание на фасад, фундамент и отмостку. Наличие водосточной системы позволяет предохранить эти конструктивные элементы от преждевременного разрушения, продлевая их срок эксплуатации.
Материалы для устройства водостока
Необходимость водостока не вызывает сомнений. Однако, нередко в условиях частного домостроения, когда финансовые средства всегда ограничены, многие будущие хозяева в целях экономии выполняют устройство водоотвода своими руками. При этом наиболее часто используются два материала - оцинкованная сталь и канализационные трубы из поливинилхлорида.
В обоих случаях стоимость исходного материала достаточно велика. Поэтому для еще большей экономии некоторые отечественные умельцы применяют для изготовления и монтажа водоотвода подручные материалы. Это могут быть различные пиломатериалы, гипсокартонные листы, оставшиеся после выполнения отелочных работ и многое другое. Но самым часто используемым сырьем для водосточной системы являются обыкновенные пластиковые бутылки, раздобыть которые при наличии желания не представляет особого труда. В результате достаточно легко изготовить водосток из пластиковых бутылок.
Для водоотвода даже небольшого частного дома понадобится достаточно большое количество бутылок. При этом желательно выбирать емкости одного размера и расцветки, без вмятин и других деформаций. Чаще всего используются темные коричневые бутылки, так как они привлекательно смотрятся, при этом скрывают попавший в водосточную систему мусор и листья.
Для крепления изготовленных из бутылок желобов и труб понадобится проволока, желательно с алюминиевым или оцинкованным покрытием, чтобы избежать коррозии. Кроме того, понадобятся пластиковые кронштейны, которые можно купить готовыми, так как их цена невелика.
Необходимый инструмент и подготовка материала
Для изготовления и последующего монтажа потребуется совсем немного инструментов. Основная часть подготовительных работ будет выполняться ножницами, которые должны быть достаточно острыми. Также можно использовать обычный канцелярский нож, без проблем режущий пластмассу, из которой сделаны бутылки.
Главным составным элементом водосточных труб будут служить средние части бутылок. Их длина должна быть примерно 15-20 см. Днища бутылок из пластика также будут использованы в водоотводе с крыши в качестве заглушек.
Еще одним необходимым для изготовления водосточной системы своими руками инструментом является специальный степлер для мебели. В качестве альтернативы ему можно использовать канцелярский, но достаточно больших размеров, чтобы он был способен пробить пластмассу бутылок. Ширина используемых степлером скоб должна составлять примерно 10-12 мм.
Для крепления кронштейнов к стене или крыше понадобится также шуруповерт, который, в случае отсутствия, можно заменить на обычную дрель.
Изготовление водостока из пластиковых бутылок своими руками
Изготовление водоотвода с крыши из пластиковых бутылок состоит из следующих последовательно выполняемых этапов:

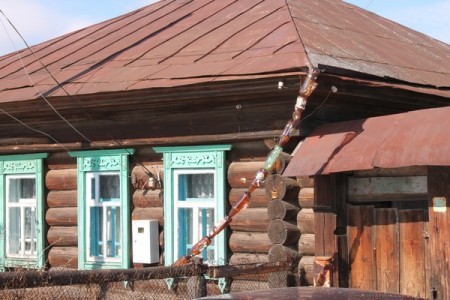

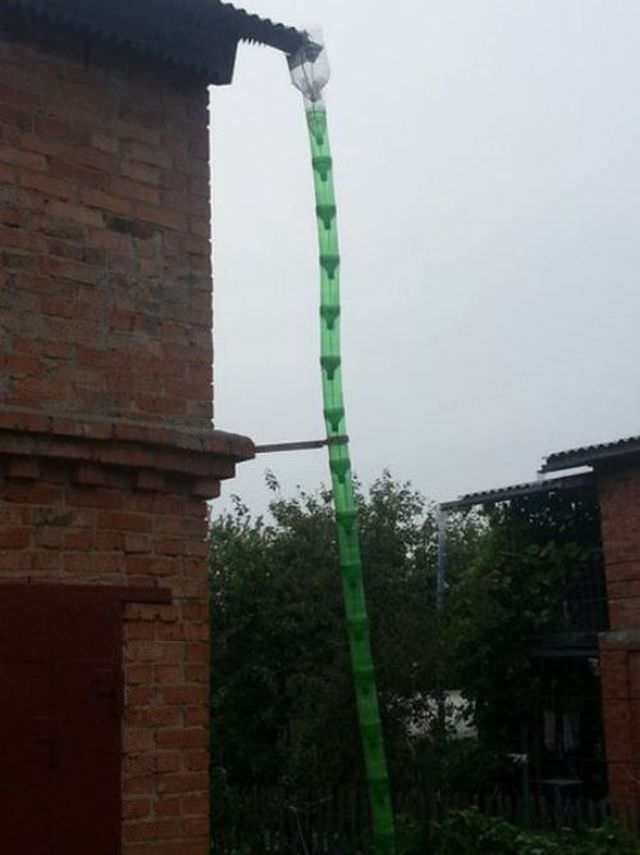

Пример подобной системы, выполненной своими руками из подручных материалов, приведен на следующем видео:
Заключение
Изготовление водосточной системы из подручных материалов своими руками позволит получить достаточно надежную работающую конструкцию с достаточно приятным внешним видом. При этом будет сэкономлена значительная часть финансовых средств, которую можно перенаправить на выполнение других работ.
Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Начинающие дачники нередко сталкиваются с нехваткой средств, так как в обустройство участка и дома приходится вкладывать немало средств. Поэтому некоторые конструкции можно собирать из подручного бросового материала. Конечно, они не прослужат долго, но зато выручат на первое время. Рассмотрим, как собрать своими руками водосток из пластиковых бутылок.
Водосточная система – важный элемент любого строения, даже если это небольшой домик летней дачи. Основная функция этой системы – отведение дождевой и талой воды от стен и фундамента дома, если не установить водосток, то строение прослужит значительно меньше.
Качественный слив для крыши собирается из специальных элементов, изготавливаемых из пластика или оцинкованной стали. Но, как временный вариант, можно сделать систему водоотведения из пластиковых бутылок.
Подготовка
Прежде всего, нужно снять замеры с крыши, чтобы выяснить, какое количество бутылок придется задействовать.
Совет! Для проведения расчетов стоит принять, что «рабочая часть» бутылки с учетом необходимого нахлеста составляет примерно 20 см. Поэтому для расчета необходимого количества элементов, нужно разделить длину карнизов на 20.
Какая тара подойдет?
Чтобы сделать водосточную систему крыши, можно использовать тару емкостью 1,5 и 2 литра. Основные требования к «материалу»:
- тара должна быть одного размера и формы;
- это должны быть ровные бутылки цилиндрической формы без углублений и рельефных узоров (наличие рельефа создает гидравлическое сопротивление и способствует быстрому засорению системы водоотведения);
- цвет тары – это непринципиальный момент, однако водоотводы из темных бутылок смотрятся красивее, поскольку в прозрачном водосливе видна вся грязь, которая стекает с крыши. Можно, конечно, использовать и разноцветную тару, на качестве водоотведения это не скажется, но дом такая система водоотведения не украсит;
- этикетки с бутылок нужно предварительно снять, так как если этого не сделать заранее, то вскоре бумага начнет отставать и повиснет некрасивыми лохмотьями.
Совет! Планируя собрать своими руками водослив из пластиковой тары, нужно подготовить «материал» с запасом, так как в процессе работы можно случайно повредить подготовленные элементы.
Что еще потребуется для работы?
Чтобы собрать слив воды с крыши своими руками, кроме необходимого количества бутылок нужно будет подготовить:
- острый нож или ножницы для разрезания материала;
- мебельный степлер со скобами для соединения отдельных элементов в желоб;
- проволока, на которую пластиковый желоб будет крепиться к покрытию крыши;
- дрель, чтобы проделать отверстие в покрытии крыши;
- паяльник или шило для выполнения отверстий в пластике;
- для большей надежности стоит использовать еще и герметик, однако герметизация сильно повысит временные затраты на строительство, а поскольку конструкция собирается временная, то нужно решить, стоит ли возиться с ней долго.
Монтаж
Работу проводят в два этапа:
- собирают и закрепляют на крыше желоб;
- сооружают вертикальный слив для воды.
Сборка желоба
Чтобы собрать желоб, необходимо отрезать от бутылки донышко и горлышко так, чтобы получился ровный цилиндр. Потом полученную заготовку нужно разрезать пополам, чтобы получить два полукруглых элемента. Подготовив достаточное количество заготовок, можно начинать собирать :
- две детали складывают с нахлестом шириной 1,5 см;
- скрепляют скобами при помощи мебельного степлера либо проделывают отверстия в деталях шилом и скрепляют их куском проволоки;
- можно дополнительно использовать герметик.
Повторяя описанные выше операции, необходимо собрать желоб необходимой длины. Затем нужно будет закрепить его на крыше. Удобнее всего подвесить пластиковый желоб на проволоке, проделав отверстия в шифере и в самом желобе. При этом нужно следить, чтобы желоб был подвешен с наклоном к месту установки воронки.
Вертикальная часть системы
Водосливную воронку и водосточную трубу также изготавливают из бутылок. Для изготовления воронки отрезают горлышко от тары и, вырезав отверстие, соединяем воронку с желобом.
Водосточную трубу собираем из тех же бутылок, отрезав от них дно и горловину так, чтобы получилась деталь с зауженным краем. Вставляем заготовки одну в другую, формируя трубу.
Плюсы и минусы
Основным плюсом такого водостока крыши является его дешевизна и то, что его легко собрать своими руками. Работает водосток достаточно эффективно, конечно, если не предполагается экстремальных условий эксплуатации с ураганным ветром и тропическими ливнями. К недостаткам является ненадежность системы и ее непродолжительный срок службы. Вряд ли конструкция из бутылок прослужит дольше одного года.
Итак, при необходимости быстро и максимально дешево собрать водосточную систему для крыши, можно использовать в качестве строительного материала обычные пластиковые бутылки. Собрать такой водослив несложно, времени и трудозатрат выполнение работ не потребует. Однако конструкция из пластиковой тары получается ненадежной и недолговечной.
В настоящее время в магазинах имеется огромный выбор водосточных систем из пластика и металла, купить можно любой набор как от очень известных производителей, так и от совсем молодых компаний. Работают они неплохо, по эксплуатационным и дизайнерским показателям вполне отвечают современным требованиям потребителей. Но есть у всех заводских систем один существенный недостаток – высокая стоимость. За десять метров самых дешевых водостоков придется отдать 10 000 рублей. Установка водосточных систем на коттедже средних размеров обойдется не менее чем 50 000 рублей. Такие суммы не по карману сельским жителям, а тем более жалко отдавать их за обыкновенные водосточные системы. Выход есть – сделать слив с крыши своими руками из более дешевых материалов.
Себестоимость самодельных конструкций ниже заводских примерно в пять–десять раз, конкретная цена зависит от выбранного материала и профессионального мастерства исполнителя. Неопытный мастер может лишь испортить купленные трубы и доборные элементы.
Для изготовления устройства своими руками можно использовать несколько видов материалов.
Такому положению дел есть объективные причины.
- Первая – канализационные трубы изготавливаются из самого дешевого пластика, чаще всего не первичного, а вторичного, на них не воздействуют жесткие ультрафиолетовые лучи, они не замерзают/оттаивают, в них не добавляются минеральные красители для улучшения дизайнерского вида.
- Вторая – известные производители водосточных систем устанавливают дополнительные наценки за раскрученность бренда. Канализационных труб это не касается.
- Третья – отличные формы и внешний вид существенно усложняют производство слива. Надо иметь специальные станки и точные многосоставные пресс-формы, набор приспособлений насчитывает многие десятки единиц. Четвертая – высокое качество поддерживается и за счет контроля процесса на каждой стадии производства. Это вызывает увеличение брака и, соответственно, повышает отпускную стоимость продукции.
Изготовление слива крыши своими руками из канализационных труб, как единственно приемлемый вариант, мы в этой статье рассмотрим подробно и дадим пошаговую инструкцию.
Какую функцию должен выполнять слив
Вне зависимости от того, из какого материала сделан слив, он должен защищать фундамент и цоколь дома от дождевой и талой воды.
Переувлажненная земля может становиться причиной преждевременной порчи строительных кладочных материалов или проседания фундамента. Уменьшение несущих показателей фундамента – очень большая проблема. Ее можно заметить только тогда, когда на фасадных стенах дома появляются трещины. Восстановить прочность фундамента очень сложно и дорого, такие работы могут выполнять только профессионалы. Но и они не в состоянии дать стопроцентную гарантию, что сделанные мероприятия достигнут цели. Все остальные функции слива (сбор дождевой воды в емкость, декоративное украшение фасада строения) считаются второстепенными и никакого влияния на длительность и безопасность эксплуатации строения не оказывают.
Цены на водостоки
Водостоки
Пошаговая инструкция изготовления водостока из канализационных труб
Перед началом работ следует выяснить некоторые технические вопросы, это поможет избежать досадных ошибок и улучшит эксплуатационные характеристики конструкции.
Составные элементы самодельного водостока
| Наименование элемента | Конструктивные особенности и назначение |
|---|---|
| Один из самых заметных и самых главных элементов системы. Он не только отводит воду со скатов, но и выдерживает довольно значительные снеговые нагрузки. Должен изготавливаться из прочных материалов, иметь аккуратный внешний вид и отличаться высокими значениями физической прочности. |
| Направляет воду с желобов к специальным приемникам или в придомовую канализационную систему. Канализация может быть не только скрытой подземной, но и открытой наземной. Главное, чтобы вода эффективно отводилась от дома. |
| Самодельная значительно отличается от заводской, но воду принимает отлично. Во время изготовления следует обращать внимание на герметичность соединения всех стыков. Дело в том, что воронка может немного шататься, это особенности мест ее установки. За счет дополнительной герметизации удается нивелировать незначительные колебания. |
| Устанавливаются в торцах желобов. В системе грают не очень важную роль, сдерживают переливы воды только во время очень сильных ливней. |
| С поворотами труб вопросы решаются просто – канализационные системы имеют эти доборные соединительные элементы. Для желобов приходится повороты изготавливать самостоятельно. По сложности это одни из наиболее трудных элементов. |
| Фиксируют в нужном положении и нужном месте желоба и трубы. Для самодельных систем используются металлические полосы, согнутые под определенными углами. Толщина полос и расстояние между точками фиксации должны гарантировать устойчивость конструкции при максимальных нагрузках. |
Мы специально дополнительно останавливаемся на назначении и условиях эксплуатации каждого элемента водослива, такие знания помогут избегать ошибок во время самостоятельного изготовления конструкций.
Шаг 1. Подготовка материалов и инструментов. Для водостока вполне подойдут трубы диаметром 110 мм, большинство заводских систем изготавливается с диаметром 100 мм. Это универсальные размеры, применяются для большинства домов. Если у вас слишком большие по площади скаты, то можно на одном прямом отрезке желоба установить не одну воронку для отвода воды, а несколько на расстоянии примерно 6–8 метров друг от друга. Стандартная длина канализационных труб 2,5 метра, изготавливаются из полипропилена.
Цены на полипропиленовые трубы для канализации
Полипропиленовые трубы для канализации
Важно. Нужно понимать разницу между трубами для внутренней и внешней канализации.
Некоторые неопытные мастера думают, что трубы для внешней канализации не боятся ультрафиолетовых лучей и отрицательных температур, ведь они монтируются вне дома и подключаются к внешним магистралям. Все правильно, это трубы для внешней канализации, только устанавливаются они в траншеях, а не на открытом воздухе. А в траншеях нет УФ-лучей и отрицательных температур, зато есть дополнительные механические нагрузки. Для того чтобы трубы их выдерживали, у них более толстые стенки и, соответственно, намного выше цена. Добавок от негативного воздействия ультрафиолетовых лучей трубы для внешней канализации не имеют. Для водостоков лучше покупать трубы для внутренней канализации, они заметно дешевле.
Подсчитайте метраж труб, при этом нужно знать высоту и длину здания. Из одной трубы делается два желоба. Сразу узнайте количество поворотов и под какими углами они должны быть, количество отводов с различными углами поворота, тройников и заглушек. Метр трубы для канализации стоит примерно 150–200 рублей, десять метров водостока обойдется примерно 1500 рублей со всеми доборными элементами. Это на порядок дешевле, чем заводская водосливная система.
Для работы нужно иметь электрическую круглошлифовальную машину и несколько тонких дисков по металлу соответствующего диаметра. Болгарку выбирайте самую маленькую. Для резки пластика большой мощности не надо, а работать одной рукой легкой болгаркой значительно удобнее.
Приготовьте линейку и рулетку, метизы, металлическую планку, слесарный и измерительный инструмент. Желательно предварительно нарисовать эскиз, еще раз все продумать и подсчитать.
Практический совет. Попробуйте вначале сделать самодельную водосточную систему для неответственных строений: гаража, бани, мастерской и т. д. За это время наберетесь опыта и узнаете, как смотрится система на объекте.
Шаг 2. Подготовьте рабочее место. Дело в том, что трубы длинные, нужно продумать, как их резать с одного места. Если работать неудобно, то никогда срез не получится ровным. Это откровенный брак, его придется или исправлять, что отнимает много времени. Или устанавливать такой желоб в незаметном месте строения. Очень удобно работать на обыкновенных поддонах. Труба закатывается в щель между досками и довольно прочно там удерживается, что значительно облегчает процесс продольного распиливания.
Предусмотрите отдельную площадку для складирования купленных материалов и готовых элементов, столик для инструмента и метизов, решите вопрос с подводом света.

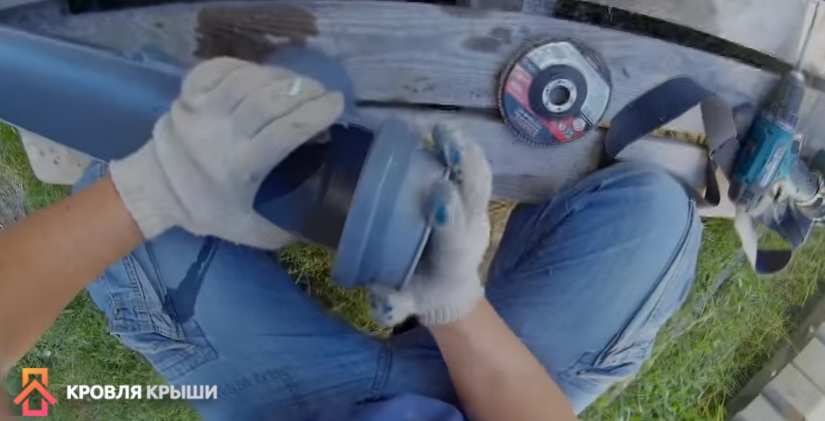

Шаг 3. Установите в торец трубы пластиковую заглушку. Труба в дальнейшем разрезается на две половины под желоб, соответственно, заглушка не будет держаться. Для того чтобы она не выпала, закрепите элемент саморезами, длина метизов примерно один сантиметр. Нужно не менее четырех штук, расстояние между ними симметричное. После разрезания трубы должно остаться по два самореза на каждом желобе. Следите, чтобы саморезы не располагались очень близко к линии резания.
И еще один нюанс. В торец трубы устанавливается резиновое кольцо, оно герметизирует заглушку. Саморезы следует вкручивать таким образом, чтобы они не повредили резиновое кольцо, а прижимали раструб трубы к нему. Отступите от конца примерно 3–4 см, конкретное расстояние замерьте самостоятельно, оно может немного изменяться из-за отличий трубы различных производителей.
Шаг 4. Нанесите метки для разрезания трубы на две половинки. Отмечать следует фломастером, карандаш по пластику не рисует.
Шаг 5. Аккуратно распилите трубу по нарисованной линии. Выше уже упоминалось, что болгарку нужно держать одной рукой, а второй фиксировать трубу. По мере пропиливания труба подвигается к инструменту. Если так работать сложно, то придется звать помощника. Пусть он удерживает трубу, а мастер двумя руками работает с болгаркой. Кстати, именно так рекомендуется работать с инструментом инструкция по технике безопасности.
Шаг 6. Уберите заусеницы. Диск не режет пластик, а плавит его, остаются большие заусеницы, убираются они легко. Некоторые пользуются специальными дисками для шлифовки , ставят их в болгарку и пробуют с их помощью удалять расплавленный пластик с кромок. Не советуем так поступать, диск будет убирать старые заусеницы и оставлять новые, от больших оборотов пластик плавится. Работайте без инструмента, заусеницы без проблем срезаются монтажным ножом или отламываются руками , но придется прилагать значительные усилия. Третий вариант – взять абразивный диск и работать с ним вручную . Если у вас срез получился волнистый, то желательно его подравнять. Не стоит очень расстраиваться, следующая труба будет резаться намного качественнее и легче, а немного испорченный желоб можно поставить с обратной стороны строения, там его никто не увидит.

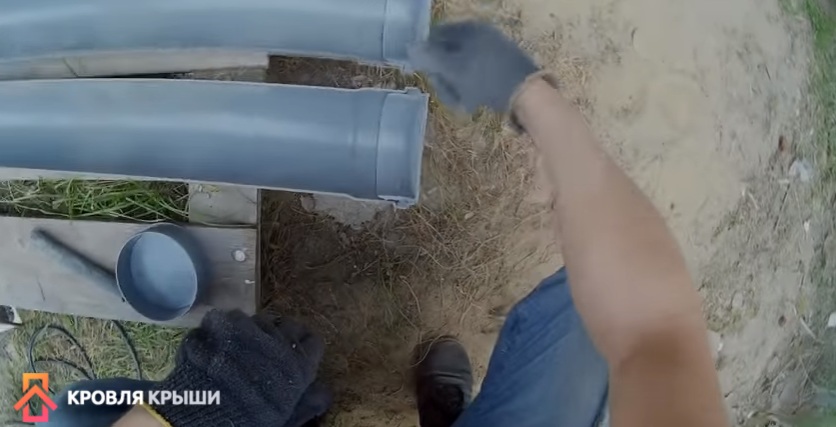

По такому же алгоритму продолжайте разрезать все оставшиеся трубы для желобов. Соединяются два желоба также при помощи саморезов, в местах нахлеста обязательно устанавливается половинка заводской резиновой прокладки, для этого имеют технологические канавки.
Участки соединения желобов – самые опасные, именно здесь чаще всего появляются протечки. Дело в том, что желоб имеет большую длину, незначительные усилия на одном его конце через крепежные кронштейны возрастают в десятки раз, они работают как рычаг. Второй конец может немного смещаться. Для того чтобы полностью исключить вероятность появления протечек настоятельно рекомендуем пользоваться герметиком. Покупать можно дешевый, нет надобности пользоваться устойчивым к ультрафиолетовым лучам, материал не на открытом воздухе, сверху лежит половинка пластиковой трубы и защищает его. Но следует обращать внимание на показатели адгезии и пластичности.
Теперь уже есть определенный опыт и можно приступать к изготовлению более сложных элементов системы водослива.
Изготовление воронки
Это один из наиболее сложных элементов системы. Для ее изготовления надо приготовить:
- отрезок трубы нужной длины;
- торцевую заглушку;
- поворот;
- соединительную крестовину.
Шаг 1. Соберите все элементы в одну конструкцию, еще раз проверьте длину отрезка трубы.
Шаг 2. Скрепите саморезами отдельные детали, как это делается мы рассказывали выше.
Важно. Не забывайте всегда смазывать соединяемые поверхности герметиком, не надейтесь только на резиновые уплотнители.
Шаг 3. Внимательно найдите средину конструкции и начертите с двух сторон линии.
Шаг 4. По линиям разрезайте болгаркой собранную конструкцию.
Уберите заусеницы. Работайте внимательно, не спешите. Обращайте внимание, чтобы во время резания отдельные детали не смещались.
Практический совет. Заглушки в торцах желобов лучше не разрезать на половинки, а оставлять целыми, в таком положении они прочнее удерживаются. Для этого раструб трубы не разрезается по оси, а его половинка отрезается по окружности. Внешний вид такого желоба отличается от стандартного, принимайте решение самостоятельно, какое соединение делать.
Вода будет отводиться в ливневку, закопанную в землю. Дождевая вода считается очень полезной для полива всех растений, на дачном участке всегда пригодится. Тем более, если на нем нет централизованного водоснабжения.
Практически все элементы водосливной системы подготовлены, можно приступать к изготовлению металлических кронштейнов.
Цены на популярные модели шуруповертов
Шуруповерты
Изготовление кронштейнов
Нужно подготовить металлическую полосу толщиной примерно 2,0 мм и шириной до двух сантиметров.
Шаг 1. Замерьте длину кронштейнов. Она равняется длине участка, который фиксируется к стропильной системе и половине окружности желоба. Для того чтобы не ошибиться, рекомендуется пользоваться мягкой проволокой. Сделайте из нее шаблон, несколько раз подгоняйте его под оптимальное положение. Все в норме – выровняйте проволоку и замерьте ее длину. Практики советуют в любом случае дополнительно дать запас примерно 2–3 см.
Шаг 2. На длинной полосе сделайте метки и нарежьте заготовки под кронштейны, высверлите в них отверстия.
Установка слива
Если длина ската небольшая и есть помощник, то можно кронштейны прикрепить к желобу еще на земле, а на кровлю конструкцию устанавливать в сборе. Работать придется очень осторожно, во время установки можно повредить собранный желоб. Не забывайте, что для схода воды следует делать уклон, на десяти погонных метрах примерно 2–3 см. Больше не надо, а то в противоположном конце желоб слишком удалится от кровли и вода не будет в него попадать.
Соберите сливные трубы, прикрепите их к сливу, а второй конец заведите в емкость для сбора дождевой воды. Вертикальные трубы к стенам крепятся любыми хомутами, сильно затягивать не надо. Желательно размещать хомуты в таком месте, чтобы они упирались о выступы раструбов.
Если рядом с домом есть какие-то вертикальные стойки, то можно пластиковые трубы примотать скотчем и к ним.
Практический совет. Для того чтобы полностью исключить вероятность разгерметизации вертикальных стыков труб, в месте соединения вкрутите саморезы. Они не позволят трубам выпадать под собственным весом.
Изготовление крюкогиба
Описанный выше способ фиксации желоба считается очень рискованным, желательно пользоваться традиционным – вначале фиксируются крюки, а потом на них устанавливаются желоба. Но бывает довольно сложно правильно согнуть самодельные металлические полосы. Для облегчения процесса можно сделать простейшее приспособление «крюкогиб».
Для этого понадобится два отрезка квадратных труб длиной 30–40 см. Сечение труб надо подбирать с таким расчетом, чтобы они заходили друг в друга с зазором примерно 6–8 миллиметров. К примеру, ширина одной трубу 30 мм, а второй 20–25 мм. Аккуратно зачистите торцы труб, уберите все заусеницы, выровняйте плоскости.
Шаг 1. Вставьте трубы друг в друга, выровняйте торцы, они должны располагаться в одной плоскости.
Шаг 2. В щель между трубами просуньте кронштейн, он будет контролировать величину зазора.
Практический совет. Ширина зазора должна немного превышать толщину металлической планки, так будет легче пользоваться приспособлением. Не все металлические планки идеально ровные, есть с небольшими изгибами. Увеличенный зазор позволит и их без проблем гнуть в приспособлении. Для того чтобы добиться таких размеров между приспособлением и металлической полосой, рекомендуется просунуть поверх планки кусок листового железа толщиной примерно 1 мм. После прихватывания сваркой он вынимается.
В нижней части немого прихватите трубы электрической сваркой, такую же операцию проделайте и со второго конца.
Шаг 3. Выньте кронштейн и прочно приварите трубы. Зачистите окалины.
Устройство готово к использованию. Работать с ним очень легко. Заготовка по метке вставляется в крюкогиб, одной рукой удерживается приспособление, а второй изгибается деталь под нужным углом и на заданном удалении.
Крюкогиб позволяет делать не только ровные изгибы, но и под различными уклонами. Для этого заготовку нужно не прижимать к боковой стенке, а немного поворачивать в ту или иную сторону. В зависимости от угла поворота изменяется угол загиба. Со временем появляется опыт, все крюки изгибаются точно по заданным размерам с учетом особенностей кровли и водосточной системы.
Вывод
На изготовление такого слива с крыши понадобится не более одного дня, а финансовая экономия очень значительная. Единственный недостаток – канализационные трубы боятся ультрафиолетового излучения. Если есть возможность, то рекомендуется принимать любые меры для защиты пластика от солнечных лучей. В противном случае система продержится не более 4–5 лет.
Пластиковая бутылка имеет цилиндрическую форму. Форма сия располагает к дикому желанию собрать из множества пластиковых бутылок трубу для переброски жидкостей (газов). Труба может использоваться как в вертикальном положении (в качестве водослива или водостока) так и в горизонтальном положении (в качестве дренажа или системы полива). Возможны также и комбинированные наклонные или гнутые варианты расположения такого импровизированного полужесткого шланга. Высокий уровень стойкости к атмосферным и грунтовым воздействиям еще более подстегивает это желание.
Идея
Пластик (ПЭТ-тары) пластиковой бутылки достаточно надежен, но сделать надежным соединение этих бутылок в трубу довольно проблематично. Я бы, например, ринулся в бой с технологией пластиковых заклепок , но это довольно долго и муторно, для таких то объемов работы! Ведь может потребоваться соединить несколько десятков бутылок, например, как здесь ( http://www.afterwork.com.ua/?p=1917) ! Проще всего соединить бутылки скотчем , но совсем не факт, что такое соединение выдержит хотя бы один более-менее приличный дождь. По моему мнению, из пластиковых бутылок надежнее всего сделать водослив (вертикальная или наклонная сливная труба) при помощи соединения на основе защелкивания за фланец пластиковой бутылки и укрепления этих соединений на принципе конструкции антенны Куликова .
Инструменты и материалы
Для такого типа соединения могут быть использованы практически любые пластиковые бутылки вне зависимости от диаметра горлышка, фланца и объема самой бутылки. В этом собственно и состоит заманчивость использования принципа фланцевых защелок. Однако, для обеспечения достаточного потока воды через такой водосток, пластиковая бутылка должна иметь достаточно широкое горлышко. Для этого подойдут молочные или кефирные бутылки с широким горлышком. Может, есть и другие подобные бутылки с внутренним диаметром горлышка больше 33мм и фланцем на горловине (я не в курсе)?

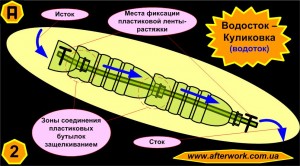

Сборка трубы водостока состоит в постепенном защелкивании пластиковых бутылок одна в другую. Горлышко одной с усилием вдавливается в основание(с проделанным отверстием) другой, лепестки-защелки расходятся и защелкиваются за фланцем первой бутылки и так далее. Собственно, на этом этапе водосток уже достаточно надежный для применения, но если задаться целью сделать действительно надежную конструкцию, то необходимо применить принцип антенны Куликова.
Основным элементом Куликовки есть стальной тросик. Роль стального тросика антенны Куликова для конструкции водостока из пластиковых бутылок, соединенных защелкиванием, будет играть пластиковая лента. Пластиковую ленту легко получить, если выбрать цилиндрическую часть пластиковой бутылки и по спирали надрезать ленту ( http://www.afterwork.com.ua/?p=1438). Длина ленты зависит от объема бутылки и требуемой ширины ленты. Для применения в качестве растяжки Куликова ширина пластиковой ленты должна быть около 1 сантиметра, для такой ширины из ПЭТ-тары можно вырезать ленту длиной до 5 метров. Пластик ПЭТ-тары выдерживает очень большие нагрузки на растяжение и длина ленты до 5 метров достаточна для устройства водостока одноэтажного домика или сарая.
Основная проблема применения куликовки есть обеспечения постоянного натяжения тросика, а в нашем случае - пластиковой ленты. Для этого со стороны истока и стока (рис.2) ленту нужно как то закрепить. Для владеющего технологией пластиковых заклепок это не составит труда. Другим же придется довольствоваться различными ухищрениями, которые определяются тем местом, куда водосток будет устанавливаться. Например, можно ленту вместе с верхней и нижней частью водостока прибить к деревянной планке, или же пластиковую ленту закрепить на поперечной распорке-штифте (в этом случае, главное, что бы штифт не заблокировал отверстие водостока снизу и сверху) и так далее.
Примечания
1. При помощи подобного подхода можно делать и криволинейные водостоки, это Вы можете сделать, используя пластиковые бутылки разной высоты и диаметра .
2. Особенно удобно такие конструкции применять в киосках, контейнерах, для сбора воды с гаража для полива огорода и т.п.
3. Такой принцип защелок легко применяется не только для водостоков, а и в совершенно иных областях, например, так можно собрать лабиринт для хомячков или мышей. Возможно даже проведение научных опытов и исследований.
Водосток из пластиковых бутылок – реальная возможность неплохо сэкономить. Сами бутылки – материал бросовый, стоит он ничего, если самостоятельно собирать. Монтаж прост, осилить его своими руками – не проблема. Единственный минус – прослужит он недолго, максимум один сезон. Да и при большом ливне дождевую воду такой водосток стопроцентно не соберёт. Поэтому считается, что такая водосточная система – конструкция временная.
Какие пластиковые бутылки подойдут для водостока
Здесь два варианта: или ёмкостью 1,5 литра, или двухлитровые. И ещё три требования:
- Все пластиковые бутылки должны быть одинакового размера и формы.
- Тара выбирается ровная без каких-либо углублений, рельефных участков и декоративных выступов.
- Обязательно с неё снимаются этикетки.
Что касается цвета, то строгих ограничений нет. Берёте те бутылки, которые вам попадаются. Но среди прозрачных светлых и тёмных, лучше предпочтение отдать второму. Просто через тёмный пластик не будут видны грязевые отложения, которые вместе с водой поступают в водосточную систему.
Количество пластиковой тары
В принципе, расчёт ведётся точно так же, как и со стандартным водостоком. Замеряется длина скатов (карниза), под которыми будет установленная система водоотвода. Она делится на длину отрезка бутылки с учётом нахлеста элементов. Это величину можно считать постоянной и равной 20 см. Желобчатая часть – это бутыль, разрезанная вдоль пополам. А значит, их количества потребуется в два раза меньше. К примеру, если длина карниза составляет 20 м, то расчёт проводится так:
20:0,2:2=50 штук.
Что касается вертикальных стояков, то здесь используются бутылки без продольного подреза. Их количество на один стояк зависит от длины последнего или от высоты стены. К примеру, если высота равна 4 м, то соответственно для неё потребуется:
4:0,2=20 штук.
Эту величину дополнительно надо умножить на количество вертикальных стояков. Их располагают друг от друга на одном скате не более чем через каждые 12 м.
Что ещё понадобиться
Для скрепления элементов водостока между собой потребуется степлер и металлические скобы. Чтобы вся система была герметичной, придётся приобрести силиконовый герметик. Для закрепления пластиковых изделий к крыше дома потребуется вязальная проволока, лучше оцинкованная.
Из инструментов:
- дрель со свёрлами;
- острый нож или ножницы, чтобы подрезать пластик;
- шило.
Технология монтажа
Перед тем как сделать водосток из пластиковых бутылок, необходимо для желобчатой части изготовить лотки. Просто бутылки разрезают поперёк, то есть отрезают горловину и дно. А затем режут пополам в продольном направлении. Получится два лотка с каждой тары.
Лучше несколько элементов соединить между собой металлическими скобами при помощи степлера, предварительно промазав стык герметиком. Затем каждый полученный таким образом отрезок крепят к карнизной (лобовой) доске проволокой. Это делать надо так:
- С одного края прямо под кровельным материалом вбивают в лобовую доску гвоздь или вкручивают саморез.
- На противоположной стороне стены также вбивается гвоздь, но он должен располагаться ниже. Разница определяется углом наклона, равного 3–70. То есть на каждый метр длины разница должна составлять 3–7 мм, или на 10 м – 3–7 см.
- Между гвоздями натягивается прочная нить, обозначающая линию, на которую будут вбиваться все остальные гвозди.
- К гвоздям желоба крепятся проволокой, которой оборачивают лоток полностью. Здесь важно, чтобы желоба ложились точно под край кровельного материала.
Что касается воронки. Её лучше изготовить из пластиковой бутылки ёмкостью 5 л. Просто в ней в нижней части делают отверстие, куда вставляется последний лоток наполовину. Пятилитровая тара устанавливается вниз горлышком, которое в конструкции водостока выполняет функции сливного патрубка, через который вода из лотков попадает в вертикальные элементы системы.
Монтаж вертикальных стояков
Собрать водосток из пластиковых бутылок своими руками – это правильно подойти к вопросу грамотной установки стояков. Ведь такая конструкция является не жёсткой. И на ветру она будет колыхаться из стороны в сторону, как бумажный лист. Поэтому совет – сделать жёсткий каркас. К примеру, прибить к лобовой доске деревянную рейку сечением 50х50 мм длиною от земли до карниза. Для надёжности постараться закрепить рейку и внизу к стене или фундаменту дома.
Главное – рейка должна стоять вертикально. К ней и будут прибиваться или привязываться элементы сточной конструкции. По сути, это бутылки, а точнее, их отрезки без горлышек и днищ, вставленные друг в друга. Собирать конструкцию лучше отрезками по 10–12 бутылок, которые между собой соединяются силиконовым герметиком и проволокой. Это делается так:
- Края двух элементов смазываются герметиком на ширину нахлеста.
- Одна часть вставляется в другую.

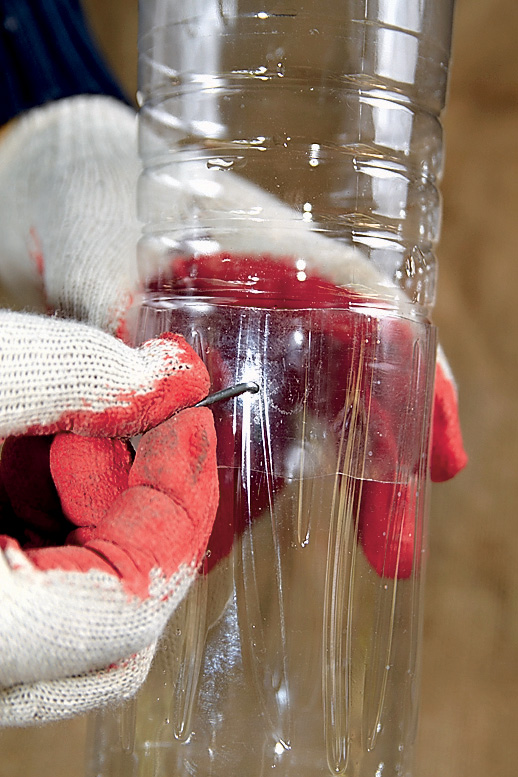

- В месте нахлеста делаются шилом несколько отверстий попарно. К примеру, четыре на противоположных сторонах. То есть крест накрест по два отверстия рядом.
- Каждая пара завязывается проволочкой. Получается четыре места крепления.
Начинать сборку лучше от воронки. Её горловина вставляется в подготовленный отрезок трубы. Верхний край последней крепится к смонтированной деревянной рейке при помощи гвоздя и проволоки, как и в случае с желобами. То есть к забитому гвоздю привязывается пластиковая самодельная труба, обвязанная проволокой вокруг. Шаг такого крепления – 0,5-1,0 м.
В принципе, водосточная система из пластиковых труб готова. Рекомендуется её протестировать. Для этого можно полить крышу дома из шланга. Постараться распределять поток воды по всей длине кровельной конструкции, чтобы вода попадала равномерно по всей длине водосточной системы. Именно такое испытание покажет, правильно ли был собран водосток из пластиковых бутылок своими руками. Если серьёзных нареканий нет, то оставляете конструкции в таком виде. Если где-то проявились недостатки, то придётся дефектные места доработать. Чаще это касается негерметичности мест соединения. Их рекомендуется дополнительно обработать герметиком.
Видео-инструкция
Заключение по теме
Как было сказано выше, водосточная конструкция из пластиковых бутылок – сооружение временное. Нельзя подходить к нему серьёзно. Для неё достаточно одной зимы, чтобы говорить о капитальном ремонте. Так что относитесь к такому водостоку соответственно.
