Урок № 48-169 Колебательный контур. Свободные электромагнитные колебания. Превращение энергии в колебательном контуре. Формула Томпсона. Колебания - движения или состояния, повторяющиеся во времени. Электромагнитные колебания - это колебания электрических и магнитных полей, которые сопро вождаются периодическим измене нием заряда, тока и напряжения. Колебательный контур - это система, состоящая из катушки индуктивности и конденсатора (рис. а). Если конденсатор зарядить и замкнуть на катушку, то по катушке потечет ток (рис. б). Когда конденсатор разрядится, ток в цепи не прекратится из-за самоиндукции в катушке. Индукционный ток, в соответствии с правилом Ленца, будет течь в ту же сторону и перезарядит конденсатор (рис. в). Ток в данном направлении прекратится, и процесс повторится в обратном направлении (рис. г).
Таким образом, в колеба
тельном контуре происхо
дят электромагнитные колеба
ния из-за превращения энергии
электрического поля конденсато
ра
(W Э =
)
в энергию магнитного поля катушки с током
(W М =
),
и наоборот
.
Гармонические колебания - периодические изменения физической величины в зависимости от времени, происходящие по закону синуса или косинуса.
Уравнение, описывающее свободные электромагнитные колебания, принимает вид
q"= - ω 0 2 q (q"- вторая производная.
Основные характеристики колебательного движения:
Период колебаний - минимальный промежуток времени Т, через который процесс полностью повторяется.
Амплитуда гармонических колебаний - модуль наибольшего значения колеблющейся величины.
Зная период, можно определить частоту колебаний, т. е. число колебаний в единицу времени, например в секунду. Если одно колебание совершается за время Т, то число колебаний за 1 с νопределяется так: ν = 1/Т.
Напомним, что в Международной системе единиц (СИ) частота колебаний равна единице, если за 1 с совершается одно колебание. Единица частоты называется герцем (сокращенно: Гц) в честь немецкого физика Генриха Ге р ц а.
Через промежуток времени, равный периоду Т,
т. е. при увеличении аргумента косинуса на ω 0
Т,
значение заряда повторяется и косинус принимает прежнее значение. Из курса математики известно, что наименьший период косинуса равен 2л. Следовательно, ω 0
Т
=2π,
откуда ω 0
=
=2πν Таким образом, величина ω 0
- это число колебаний, но не за 1 с, а за 2л с. Она называется циклической
или круговой частотой.
Частоту свободных колебаний называют собственной частотой колебательной системы. Часто в дальнейшем для краткости мы будем называть циклическую частоту просто частотой. Отличить циклическую частоту ω 0 от частоты ν можно по обозначениям.
По аналогии с решением дифференциального уравнения для механической колебательной системы циклическая частота свободных электриче
ских колебаний
равна:ω 0 =
Период свободных колебаний в контуре равен: Т=
=2π
- формула Томсона.
Фаза колебаний (от греческого слова phasis – появление, ступень развития какого-либо явления) – величина φ, стоящая под знаком косинуса или синуса. Выражается фаза в угловых единицах – радианах. Фаза определяет при заданной амплитуде состояние колебательной системы в любой момент времени.
Колебания с одинаковыми амплитудами и частотами могут отличаться друг от друга фазами.
Так как ω 0
= , то φ= ω 0
Т=2π
. Отношение показывает, какая часть периода прошла от момента начала колебаний. Любому значению времени, выраженному в долях периода, соответствует значение фазы, выраженное в радианах. Так, по прошествии времени t=
(четверти периода) φ=
, по прошествии половины периода φ = π, по прошествии целого периода φ=2π и т.д.Можно изобразить на графике зависимость

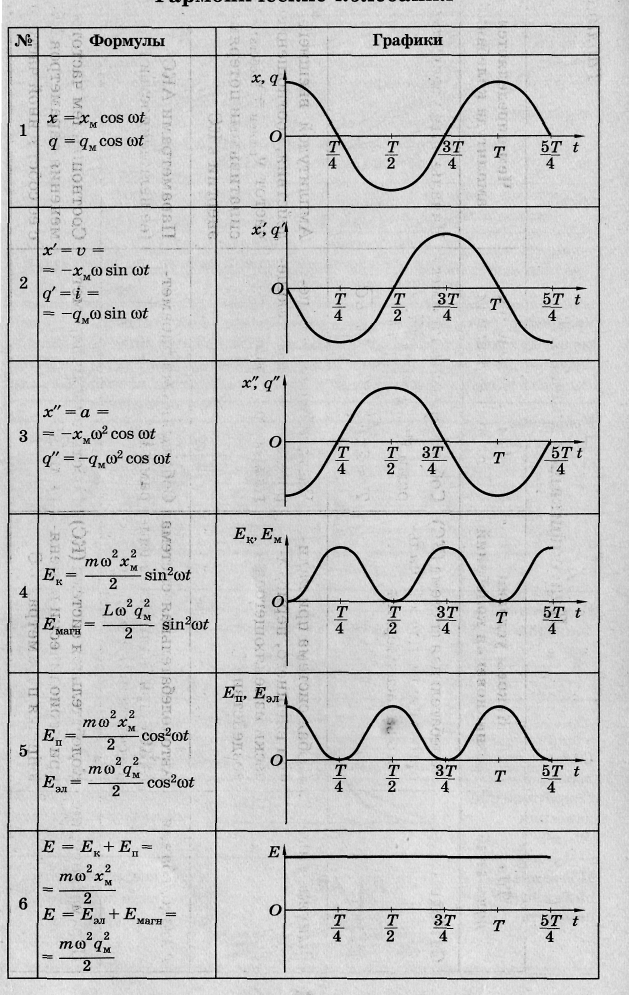

заряда не от времени, а от фазы. На рисунке показана та же косинусоида, что и на предыдущем, но на горизонтальной оси отложены вместо времени
различные значения фазы φ.
Соответствие между механическими и электрическими величинами в колебательных процессах
Механические величины
Задачи .942(932). Начальный заряд, сообщенный конденсатору колебательного контура, уменьшили в 2 раза. Во сколько раз изменились: а) амплитуда напряжения; б) амплитуда силы тока;
в) суммарная энергия электрического поля конденсатора и магнитного поля катушки?
943(933). При увеличении напряжения на конденсаторе колебательного контура на 20 В амплитуда силы тока увеличилась в 2 раза. Найти начальное напряжение.
945(935). Колебательный контур состоит из конденсатора емкостью С = 400 пФ и катушки индуктивностью L = 10 мГн. Найти амплитуду колебаний силы тока I т , если амплитуда колебаний напряжения U т = 500 В.
952(942). Через какое время (в долях периода t/T) на конденсаторе колебательного контура впервые будет заряд, равный половине амплитудного значения?
957(947). Катушку какой индуктивности надо включить в колебательный контур, чтобы при емкости конденсатора 50 пФ получить частоту свободных колебаний 10 МГц?
Колебательный контур. Период свободных колебаний.
1. После того как конденсатору колебательного контура был сообщён заряд q = 10 -5 Кл, в контуре возникли затухающие колебания. Какое количество теплоты выделится в контуре к тому времени, когда колебания в нём полностью затухнут? Ёмкость конденсатора С=0,01мкФ.
2. Колебательный контур состоит из конденсатора ёмкостью 400нФ и катушки индуктивностью 9мкГн. Каков период собственных колебаний контура?
3. Какую индуктивность надо включить в колебательный контур, чтобы при ёмкости 100пФ получить период собственных колебаний 2∙ 10 -6 с.
4. Сравнить жесткости пружин k1/k2 двух маятников с массами грузов соответственно 200г и 400г, если периоды их колебаний равны.
5. Под действием неподвижно висящего груза на пружине её удлинение было равно 6,4см. Затем груз оттянули и отпустили, вследствие чего он начал колебаться. Определить период этих колебаний.
6. К пружине подвесили груз, вывели его из положения равновесия и отпустили. Груз начал колебаться с периодом 0,5с. Определите удлинение пружины после прекращения колебаний. Массу пружины не учитывать.
7. За одно и то же время один математический маятник совершает 25 колебаний, а другой 15. Найти их длины, если один из них на 10см короче другого. 8. Колебательный контур состоит из конденсатора ёмкостью 10мФ и катушки индуктивности 100мГн. Найти амплитуду колебаний напряжения, если амплитуда колебаний силы тока 0,1А 9. Индуктивность катушки колебательного контура 0,5мГн. Требуется настроить этот контур на частоту 1МГц. Какова должна быть ёмкость конденсатора в этом контуре?Экзаменационные вопросы:
1. Какое из приведенных ниже выражений определяет период свободных колебаний в колебательном контуре? А.
; Б.
; В.
; Г.
; Д. 2
.
2
. Какое из приведенных ниже выражений определяет циклическую частоту свободных колебаний в колебательном контуре? А. Б.
В.
Г.
Д. 2π
3. На рисунке представлен график зависимости координаты Х тела, совершающего гармонические колебания вдоль оси ох, от времени. Чему равен период колебания тела?
А. 1 с; Б. 2 с; В. 3 с. Г. 4 с.
4. На рисунке изображён профиль волны в определённый момент времени. Чему равна её длина?
А. 0,1 м. Б. 0,2 м. В. 2 м. Г. 4 м. Д. 5 м.5
. На рисунке представлен график зависимости силы тока через катушку колебательного контура от времени. Чему равен период колебаний силы тока? А. 0,4 с. Б. 0,3 с. В. 0,2 с. Г. 0,1 с.
Д. Среди ответов А-Г нет правильного.
6. На рисунке изображён профиль волны в определённый момент времени. Чему равна её длина?
А. 0,2 м. Б. 0,4 м. В. 4 м. Г. 8 м. Д. 12 м.
7. Электрические колебания в колебательном контуре заданы уравнением q =10 -2 ∙ cos 20t (Кл).
Чему равна амплитуда колебаний заряда?
А . 10 -2 Кл. Б.cos 20t Кл. В.20t Кл. Г.20 Кл. Д.Среди ответов А-Г нет правильного.
8. При гармонических колебаниях вдоль оси ОХ координата тела изменяется по закону
X=0,2cos(5t+
). Чему равна амплитуда колебаний тела?
А. Xм; Б. 0,2 м;В. сos(5t+) м; (5t+)м; Д.м
9. Частота колебаний источника волны 0,2 с -1 скорость распространения волны 10 м/с. Чему равна, длина волны? А. 0,02 м. Б. 2 м. В. 50 м.
Г. По условию задачи нельзя определить длину волны. Д. Среди ответов А-Г нет правильного.
10. Длина волны 40 м, скорость распространения 20 м/с. Чему равна частота колебаний источника волн?
А. 0,5 с -1 . Б. 2 с -1 . В. 800 с -1 .
Г. По условию задачи нельзя определить частоту колебания источника волн.
Д. Среди ответов А-Г нет правильного.
3
ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ И ВОЛНЫ
§1 Колебательный контур.
Собственные колебания в колебательном контуре.
Формула Томсона.
Затухающие и вынужденные колебания в к.к.
- Свободные колебания в к.к.
Колебательным контуром (к.к.) называется цепь, состоящая из конденсатора и катушки индуктивности. При определенных условиях в к.к. могут возникнуть электромагнитные колебания заряда, тока, напряжения и энергии.
Рассмотрим цепь, показанную на рис.2. Если поставить ключ в положение 1, то будет происходить заряд конденсатора и на его обкладках появится заряд
Q
и напряжение
U C
. Если затем перевести ключ в положение 2, то конденсатор начнет разряжаться, в цепи потечет ток, при этом энергия электрического поля, заключенного между обкладками конденсатора, будет превращаться в энергию магнитного поля, сосредоточенную в катушке индуктивности
L
. Нали-чие катушки индуктивности приводит к тому, что ток в цепи увеличивается не мгновенно, а постепенно из-за явления самоиндук-ции. По мере разряда конденсатора заряд на его обкладках будет уменьшаться, ток в цепи увеличиваться. Максимального значения контурный ток достигнет при заряде на обкладках равном нули. С этого момента контурный ток начнет уменьшаться, но, благодаря явлению самоиндукции, он будет поддерживаться магнитным полем катушки индуктивности, т.е. при полном разряде конденсатора энергия магнитного поля, запасенного в катушке индуктивности, начнет переходить в энергию электрического поля. Из-за контурного тока начнется перезаряд конденсатора и на его обкладках начнет накапливаться заряд противоположный первоначальному. Перезаряд конденсатора будет происходить до тех пор, пока вся энергия магнитного поля катушки индуктивности не перейдет в энергию электрического поля конденсатора. Затем процесс повторится в обратном направлении, и, таким образом, в цепи возникнут электромагнитные колебания.
Запишем 2 -й закон Кирхгофа для рассматриваемого к.к,
Дифференциальное уравнение к.к.
Мы получили дифференциальное уравнение колебаний заряда в к.к. Это уравнение аналогично дифференциальному уравнению, описывающему движение тела под действием квазиупругой силы. Следовательно, аналогично будет записываться и решение этого уравнения
Уравнение колебаний заряда в к.к.
Уравнение колебаний напряжения на обкладках конденсатора в к.к.
Уравнение колебаний тока в к.к.
- Затухающие колебания в к.к.
Рассмотрим к.к., содержащий емкость, индуктивность и сопротивление. 2-й закон Кирхгофа в этом случае запишется в виде
- коэффициент затухания,
Собственная циклическая частота.
- - дифференциальное уравнение затухающих колебаний в к.к.
Уравнение затухающих колебаний заряда в к.к.
Закон изменения амплитуды заряда при затухающих колебаниях в к.к.;
Период затухающих колебаний.
Декремент затухания.
- логарифмический декремент затухания.
Добротность контура.
Если затухание слабое, тогда Т ≈Т 0
Исследуем изменение напряжения на обкладках конденсатора.
Изменение тока отличается по фазе на φ от напряжения.
при - возможны затухающие колебания,
при - критическое положение
при , т.е.
R
>
R
К
- колебания не возникают (апериодический разряд конденсатора).
Под электрическими колебаниями понимают периодические изменения заряда, силы тока и напряжения. Простейшая система, в которой возможны свободные электрические колебания, - это так называемый колебательный контур. Это устройство, состоящее из соединенных между собой конденсатора и катушки. Будем полагать, что активное сопротивление катушки отсутствует, в этом случае контур называют идеальным. При сообщении этой системе энергии в ней будут происходить незатухающие гармонические колебания заряда на конденсаторе, напряжения и тока.
Сообщить колебательному контуру энергию можно разными способами. Например, зарядив конденсатор от источника постоянного тока или возбудив ток в катушке индуктивности. В первом случае энергией обладает электрическое поле между обкладками конденсатора. Во втором, энергия заключена в магнитном поле тока, текущего по цепи.
§1 Уравнение колебаний в контуре
Докажем, что при сообщении контуру энергии в нем будут происходить незатухающие гармонические колебания. Для этого необходимо получить дифференциальное уравнение гармонических колебаний вида .
Допустим, конденсатор зарядили и замкнули на катушку. Конденсатор начнет разряжаться, по катушке потечет ток. Согласно второму закону Кирхгофа сумма падений напряжений вдоль замкнутого контура равна сумме ЭДС в этом контуре
.
В нашем случае падение напряжения поскольку контур идеальный. Конденсатор в цепи ведет себя как источник тока, в качестве ЭДС выступает разность потенциалов между обкладками конденсатора , где - заряд на конденсаторе, - электроемкость конденсатора. Кроме того, при протекании через катушку изменяющегося тока в ней возникает ЭДС самоиндукции , где - индуктивность катушки, - скорость изменения тока в катушке. Поскольку ЭДС самоиндукции препятствует процессу разрядки конденсатора второй закон Кирхгофа принимает вид
Но ток в контуре – это ток разрядки или зарядки конденсатора, следовательно . Тогда
Дифференциальное уравнение преобразуется к виду
Введя обозначение , получим известное нам дифференциальное уравнение гармонических колебаний .
Это означает, что заряд на конденсаторе в колебательном контуре будет изменяться по гармоническому закону
где - максимальное значение заряда на конденсаторе, - циклическая частота, - начальная фаза колебаний.
Период колебаний заряда
. Это выражение носит название формулы Томпсона.
Напряжение на конденсаторе
Ток в цепи
Видим, что кроме заряда на конденсаторе по гармоническому закону будут изменять еще ток в контуре и напряжение на конденсаторе. Напряжение колеблется в одной фазе с зарядом, а сила тока опережает заряд по
фазе на .
Энергия электрического поля конденсатора
Энергия магнитного поля тока
Таким образом, энергии электрического и магнитного полей тоже изменяются по гармоническому закону, но с удвоенной частотой.
Подведем итог
Под электрическими колебаниями следует понимать периодические изменения заряда, напряжения, силы тока, энергии электрического поля, энергии магнитного поля. Эти колебания, как и механические, могут быть как свободными, так и вынужденными, гармоническим и негармоническим. Свободные гармонические электрические колебания возможны в идеальном колебательном контуре.
§2 Процессы, происходящие в колебательном контуре
Мы математически доказали факт существования свободных гармонических колебаний в колебательном контуре. Однако, остается неясным, почему такой процесс возможен. Что является причиной возникновения колебаний в контуре?
В случае свободных механических колебаний такая причина была найдена – это внутренняя сила, возникающая при выведении системы из по- ложения равновесия. Эта сила в любой момент направлена к положению равновесия и пропорциональна координате тела (со знаком «минус»). Попробуем найти аналогичную причину возникновения колебаний в колебательном контуре.
Пусть колебания в контуре возбуждают, зарядив конденсатор и замкнув его на катушку.
В начальный момент времени заряд на конденсаторе максимален. Следовательно, напряжение и энергия электрического поля конденсатора тоже максимальны.
Ток в контуре отсутствует, энергия магнитного поля тока равна нулю.
Первая четверть периода – разрядка конденсатора.
Обкладки конденсатора, имеющие разные потенциалы, соединили проводником, поэтому конденсатор начинает разряжаться через катушку. Заряд, напряжение на конденсаторе и энергия электрического поля убывают.
Ток, появившийся в цепи, нарастает, однако, его нарастанию препятствует ЭДС самоиндукции, возникающая в катушке. Энергия магнитного поля тока увеличивается.
Прошла четверть периода - конденсатор разрядился.
Конденсатор разрядился, напряжение на нем стало равным нулю. Энергия электрического поля в этот момент тоже равна нулю. По закону сохранения энергии исчезнуть она не могла. Энергия поля конденсатора полностью перешла в энергию магнитного поля катушки, которая в этот момент достигает своего максимального значения. Максимален ток в цепи.
Казалось бы, в этот момент ток в цепи должен прекратиться, ибо исчезла причина возникновения тока – электрическое поле. Однако, исчезновению тока опять таки препятствует ЭДС самоиндукции в катушке. Теперь она будет поддерживать убывающий ток, и он будет продолжать течь в прежнем направлении, заряжая конденсатор. Начинается вторая четверть периода.
Вторая четверть периода
– перезарядка конденсатора.
Ток, поддерживаемый ЭДС самоиндукции, продолжает течь в прежнем направлении, постепенно уменьшаясь. Этот ток заряжает конденсатор в противоположной полярности. Заряд и напряжение на конденсаторе увеличиваются.
Энергия магнитного поля тока, убывая, переходит в энергию электрического поля конденсатора.
Прошла вторая четверть периода – конденсатор перезарядился.
Конденсатор перезаряжается до тех пор, пока существует ток. Поэтому в тот момент, когда ток прекращается, заряд и напряжение на конденсаторе принимают максимальное значение.
Энергия магнитного поля в этот момент полностью перешла в энергию электрического поля конденсатора.
Ситуация в контуре в этот момент, эквивалентна исходной. Процессы в контуре повторятся, но в обратном направлении. Одно полное колебание в контуре, длящееся в течение периода, закончится, когда система вернется в исходное состояние, то есть когда конденсатор перезарядится в первоначальной полярности.
Нетрудно видеть, что причиной возникновения колебаний в контуре служит явление самоиндукции. ЭДС самоиндукции препятствует изменению тока: она не дает ему мгновенно нарастать и мгновенно исчезать.
Кстати, будет не лишним сопоставить выражения для расчета квазиупругой силы в механической колебательной системе и ЭДС самоиндукции в контуре:
Ранее были получены дифференциальные уравнения для механической и электрической колебательной систем:
Несмотря на принципиальные отличия физических процессов к механических и электрических колебательных системах, явно просматривается математическая тождественность уравнений, описывающих процессы в этих системах. Об этом следует поговорить подробнее.
§3 Аналогия между электрическими и механическими колебаниями
Внимательный анализ дифференциальных уравнений для пружинного маятника и колебательного контура, а так же формул, связывающих величины, характеризующих процессы в этих системах, позволяет выявить, какие величины ведут себя одинаково (таблица 2).
| Пружинный маятник | Колебательный контур |
| Координата тела () | Заряд на конденсаторе () |
| Скорость тела | Сила тока в контуре |
| Потенциальная энергия упруго деформированной пружины | Энергия электрического поля конденсатора |
| Кинетическая энергия груза | Энергия магнитного поля катушки с током |
| Величина, обратная жесткости пружины | Емкость конденсатора |
| Масса груза | Индуктивность катушки |
Сила упругости
 | ЭДС самоиндукции, равная напряжению на конденсаторе
 |
Таблица 2
Важно не просто формальное сходство между величинами, описывающими процессы колебания маятника и процессы в контуре. Тождественны сами процессы!
Крайние положения маятника эквивалентны состоянию контура, когда заряд на конденсаторе максимален.
Положение равновесия маятника эквивалентно состоянию контура, когда конденсатор разряжен. В этот момент сила упругости обращается в ноль, а в контуре отсутствует напряжение на конденсаторе. Скорость маятника и сила тока в контуре максимальны. Потенциальная энергия упругой деформации пружины и энергия электрического поля конденсатора равны нулю. Энергия системы состоит из кинетической энергии груза или из энергии магнитного поля тока.
Разрядка конденсатора протекает аналогично движению маятника из крайнего положения в положение равновесия. Процесс перезарядки конденсатора тождественен процессу удаления груза из положения равновесия в крайнее положение.
Полная энергия колебательной системы
или
остается неизменной с течением времени.
Подобная аналогия может быть прослежена не только между пружинным маятником и колебательным контуром. Всеобщи закономерности свободных колебаний любой природы! Эти закономерности, проиллюстрированные на примере двух колебательных систем (пружинном маятнике и колебательном контуре) не просто можно, а нужно видеть в колебаниях любой системы.
В принципе, можно решить задачу о любом колебательном процессе, заменив его колебаниями мятника. Для этого достаточно грамотно построить эквивалентную механическую систему, решить механическую задачу и провести замену величин в окончательном результате. Например, нужно найти период колебаний в контуре, содержащем конденсатор и две катушки, соединенные параллельно.
Колебательный контур содержит один конденсатор и две катушки. Поскольку катушка ведет себя как груз пружинного маятника, а конденсатор как пружина, то эквивалентная механическая система должна содержать одну пружину и два груза. Вся проблема в том, как грузы прикреплены к пружине. Возможны два случая: один конец пружины закреплен, а к свободному концу прикреплен один груз, второй находится на первом или грузы прикреплены к разным концам пружины.
При параллельном соединении катушек разной индуктивности токи по ним текут разные. Следовательно, скорости грузов в тождественной механической системе тоже должны быть разными. Очевидно, это возможно лишь во втором случае.
Период этой колебательной системы нами уже найден. Он равен
. Заменяя массы грузов на индуктивности катушек, а величину, обратную жесткости пружины, на емкость конденсатора, получаем
.
§4 Колебательный контур с источником постоянного тока
Рассмотрим колебательный контур, содержащий источник постоянного тока. Пусть конденсатор первоначально не заряжен. Что будет происходить в системе после замыкания ключа К? Будут ли в этом случае наблюдаться колебания и какова их частота и амплитуда?
Очевидно, после замыкания ключа конденсатор начнет заряжаться. Записываем второй закон Кирхгофа:
Ток в контуре – это ток зарядки конденсатора, следовательно . Тогда . Дифференциальное уравнение преобразуется к виду
*Решаем уравнение заменой переменных.
Обозначим . Дифференцируем дважды и с учетом того, что , получаем . Дифференциальное уравнение приобретает вид
Это дифференциальное уравнение гармонических колебаний, его решением является функция
где - циклическая частота, константы интегрирования и находятся из начальных условий.
Заряд на конденсаторе меняется по закону
Сразу после замыкания ключа заряд на конденсаторе равен нулю и ток в контуре отсутствует
. С учетом начальных условий получаем систему уравнений:
Решая систему, получаем и . После замыкания ключа заряд на конденсаторе изменяется по закону .
Нетрудно видеть, что в контуре происходят гармонические колебания. Наличие в контуре источника постоянного тока не повлияло на частоту колебаний, она осталась равной . Изменилось «положение равновесия» - в тот момент, когда ток в цепи максимален, конденсатор заряжен. Амплитуда колебаний заряда на конденсаторе равна Cε.
Этот же результат можно получить проще, используя аналогию между колебаниями в контуре и колебаниями пружинного маятника. Источник постоянного тока эквивалентен постоянному силовому полю, в которое помещен пружинный маятник, например, полю тяготения. Отсутствие заряда на конденсаторе в момент замыкания цепи тождественно отсутствию деформации пружины в момент приведения маятника в колебательное движение.
В постоянном силовом поле период колебаний пружинного маятника не изменяется. Период колебаний в контуре ведет себя так же – он остается неизменным при введении в контур источника постоянного тока .
В положении равновесия, когда скорость груза максимальна, пружина деформирована:
Когда ток в колебательном контуре максимален
. Второй закон Кирхгофа запишется следующим образом
В этот момент заряд на конденсаторе равен Этот же результат можно было получить на основании выражения (*), выполнив замену
§5 Примеры решения задач
Задача 1 Закон сохранения энергии
L = 0,5 мкГн и конденсатора емкостью С = 20 пФ происходят электрические колебания. Чему равно максимальное напряжение на конденсаторе, если амплитуда тока в контуре 1 мА? Активное сопротивление катушки пренебрежимо мало.
Решение:
(1)
2 В тот момент, когда напряжение на конденсаторе максимально (максимален заряд на конденсаторе), ток в цепи отсутствует. Полная энергия системы состоит только из энергии электрического поля конденсатора
(2)
3 В момент, когда ток в цепи максимален, конденсатор полностью разряжен. Полная энергия системы состоит только из энергии магнитного поля катушки
(3)
4 На основании выражений (1), (2), (3) получаем равенство
. Максимальное напряжение на конденсаторе равно
Задача 2 Закон сохранения энергии
В колебательном контуре, состоящем из катушки индуктивностью L
и конденсатора емкостью С,
происходят электрические колебания с периодом Т = 1 мкс. Максимальное значение заряда
. Чему равен ток в контуре в тот момент, когда заряд на конденсаторе равен ? Активное сопротивление катушки пренебрежимо мало.
Решение:
1 Поскольку активным сопротивлением катушки можно пренебречь, полная энергия системы, состоящая из энергии электрического поля конденсатора и энергии магнитного поля катушки, остается неизменной с течением времени:
(1)
2 В тот момент, когда заряд на конденсаторе максимален, ток в цепи отсутствует. Полная энергия системы состоит только из энергии электрического поля конденсатора
(2)
3 На основании (1) и (2) получаем равенство
. Ток в контуре равен
.
4 Период колебаний в контуре определяется формулой Томсона . Отсюда . Тогда для тока в контуре получаем
Задача 3 Колебательный контур с двумя параллельно соединенными конденсаторами
В колебательном контуре, состоящем из катушки индуктивностью L
и конденсатора емкостью С,
происходят электрические колебания с амплитудой заряда . В тот момент, когда заряд на конденсаторе максимален, замыкают ключ К. Каким станет период колебаний в контуре после замыкания ключа? Чему равна амплитуда тока в контуре после замыкания ключ? Омическим сопротивлением контура пренебречь.
Решение:
1 Замыкание ключа приводит к появлению в контуре еще одного конденсатора, подключенного параллельно первому. Общая емкость двух параллельно соединенных конденсаторов равна .
Период колебаний в контуре зависит только от его параметров и не зависит от того, как в системе возбудили колебания и какую энергию сооб- щили системе для этого. Согласно формуле Томсона .
2 Для нахождения амплитуды тока выясним, какие процессы происходят в контуре после замыкания ключа.
Второй конденсатор подключили в тот момент, когда заряд на первом конденсаторе был максимален, следовательно, ток в контуре отсутствовал.
Контурный конденсатор должен начать разряжаться. Ток разрядки, дойдя до узла, должен бы разделиться на две части. Однако, в ветви с катушкой, возникает ЭДС самоиндукции, препятствующая нарастанию тока разрядки. По этой причине весь ток разрядки потечет в ветвь с конденсатором, омическое сопротивление которой равно нулю. Ток прекратится, как только сравняются напряжения на конденсаторах, при этом первоначальный заряд конденсатора перераспределится между двумя конденсаторами. Время перераспределения заряда между двумя конденсаторами ничтожно мало вследствие отсутствия омического сопротивления в ветвях с конденсаторами. За это время ток в ветви с катушкой возникнуть не успеет. Колебания в новой системе продолжатся уже после перераспределения заряда между конденсаторами.
Важно понять, что в процессе перераспределения заряда между двумя конденсаторами энергия системы не сохраняется! До замыкания ключа энергией обладал один конденсатор, контурный:
После перераспределения заряда энергией обладает батарея конденсаторов:
Нетрудно видеть, что энергия системы уменьшилась!
3 Новую амплитуду тока найдем, воспользовавшись законом сохранения энергии. В процессе колебаний энергия батареи конденсаторов переходит в энергию магнитного поля тока:
Обратите внимание, закон сохранения энергии начинает «работать» только после завершения перераспределения заряда между конденсаторами.
Задача 4
Колебательный контур с двумя последовательно соединенными конденсаторами
Колебательный контур состоит из катушки индуктивностью L и двух последовательно соединенных конденсаторов С и 4С. Конденсатор емкостью С заряжен до напряжения , конденсатор емкостью 4С не заряжен. После замыкания ключа в контуре начинаются колебания. Чему равен период этих колебаний? Определите амплитуду тока, максимальное и минимальное значения напряжения на каждом конденсаторе.
Решение:
1 В момент, когда ток в цепи максимален, ЭДС самоиндукции в катушке отсутствует
. Записываем для этого момента второй закон Кирхгофа
Видим, что в тот момент, когда ток в контуре максимален, конденсаторы заряжены до одинакового напряжения, но в противоположной полярности:
2 До замыкания ключа полная энергия системы состояла только из энергии электрического поля конденсатора С:
В момент, когда ток в цепи максимален, энергия системы складывается из энергии магнитного поля тока и энергии двух заряженных до одинакового напряжения конденсаторов:
Согласно закону сохранения энергии
Для нахождения напряжения на конденсаторах воспользуемся законом сохранения заряда – заряд нижней обкладки конденсатора С частично перешел на верхнюю обкладку конденсатора 4С:
Подставляем найденное значение напряжения в закон сохранения энергии и находим амплитуду тока в контуре:
3 Найдем, в каких пределах изменяется напряжение на конденсаторах в процессе колебаний.
Понятно, что в момент замыкания цепи на конденсаторе С было максимальное напряжение . Конденсатор 4С был не заряжен, следовательно, .
После замыкания ключа конденсатор С начинает разряжаться, а конденсатор емкостью 4С – заряжаться. Процесс разрядки первого и зарядки второго конденсаторов заканчивается, как только прекращается ток в цепи. Это произойдет через половину периода. Согласно законам сохранения энергии и электрического заряда:
Решая систему, находим:
.
Знак «минус» означает, что через полпериода конденсатор емкости С заряжен в полярности, обратной первоначальной.
Задача 5 Колебательный контур с двумя последовательно соединенным катушками
Колебательный контур состоит из конденсатора емкостью С и двух катушек индуктивностью L 1
и L 2
. В тот момент, когда ток в контуре принял максимальное значение , в первую катушку быстро (по сравнению с периодом колебаний) вносят железный сердечник, что приводи к увеличению ее индуктивности в μ раз. Чему равна амплитуда напряжения в процессе дальнейших колебаний в контуре?
Решение:
1 При быстром внесении сердечника в катушку должен сохраниться магнитный поток (явление электромагнитной индукции). Поэтому быстрое изменение индуктивности одной из катушек приведет к быстрому изменению тока в контуре.
2 За время внесения сердечника в катушку заряд на конденсаторе измениться не успел, он остался незаряженным (сердечник вносили в тот момент, когда ток в цепи был максимален). Через четверть периода энергия магнитного поля тока перейдет в энергию заряженного конденсатора:
Подставляем в полученное выражение значение тока I и находим амплитуду напряжения на конденсаторе:
Задача 6 Колебательный контур с двумя параллельно соединенным катушками
Катушки индуктивности L 1 и L 2 подключены через ключи К1 и К2 к конденсатору емкостью С. В начальный момент оба ключа разомкнуты, а конденсатор заряжен до разности потенциалов . Сначала замыкают ключ К1 и, когда напряжение на конденсаторе станет равным нулю, замыкают К2. Определите максимальное напряжение на конденсаторе после замыкания К2. Сопротивлениями катушек пренебречь.
Решение:
1 При разомкнутом ключе К2 в контуре, состоящем из конденсатора и первой катушки, происходят колебания. К моменту замыкания К2 энергия конденсатора перешла в энергию магнитного поля тока в первой катушке :
2 После замыкания К2 в колебательном контуре оказываются две катушки, соединенные параллельно.
Ток в первой катушке не может прекратиться вследствие явления самоиндукции. В узле он делится: одна часть тока идет во вторую катушку, а другая заряжает конденсатор .
3 Напряжение на конденсаторе станет максимальным, когда прекратится ток I , заряжающий конденсатор. Очевидно, что в этот момент токи в катушках сравняются .
:Маятник двигается поступательно со скоростью центра масс
и совершает колебания относительно центра масс.
Сила упругости максимальна в момент максимальной деформации пружины. Очевидно, в этот момент относительная скорость грузов становится равной нулю, а относительно стола грузы двигаются со скоростью центра масс. Записываем закон сохранения энергии:
Решая систему, находим
Производим замену
и получаем для максимального напряжения найденное ранее значение
§6 Задания для самостоятельного решения
Упражнение1 Расчет периода и частоты собственных колебаний
1 В колебательный контур входят катушка переменной индуктивности, изменяющаяся в пределах L 1 = 0,5 мкГн до L 2 = 10 мкГн, и конденсатор, емкость которого может изменяться в пределах от С 1 = 10 пФ до
С 2 =500 пФ. Какой диапазон частот можно охватить настройкой этого контура?
2 Во сколько раз изменится частота собственных колебаний в контуре, если его индуктивность увеличить в 10 раз, а емкость уменьшить в 2,5 раза?
3 Колебательный контур с конденсатором емкость 1 мкФ настроен на частоту 400 Гц. Если подключить к нему параллельно второй конденсатор, то частота колебаний в контуре становится равной 200 Гц. Определите емкость второго конденсатора.
4 Колебательный контур состоит из катушки и конденсатора. Во сколько раз изменится частота собственных колебаний в контуре, если в контур последовательно включить второй конденсатор, емкость которого в 3 раза меньше емкости первого?
5 Определите период колебаний контура, в состав которого входит катушка (без сердечника) длины в = 50 см м площади поперечного сечения
S = 3 cм 2 , имеющая N = 1000 витков, и конденсатора емкости С = 0,5 мкФ.
6 В состав колебательного контура входит катушка индуктивности L = 1,0 мкГн и воздушный конденсатор, площади пластин которого S = 100 cм 2 . Контур настроен на частоту 30 МГц. Определите расстояние между пластинами. Активное сопротивление контура пренебрежимо мало.
Свободные колебания в контуре.
Рассмотренные в предыдущих разделах цепи переменного тока наводят на мысль, что пара элементов − конденсатор и катушка индуктивности образуют своеобразную колебательную систему. Сейчас мы покажем, что это действительно так, в цепи состоящей только из этих элементов (рис. 669) возможны даже свободные колебания, то есть без внешнего источника ЭДС.
рис. 669
Поэтому цепь (или часть другой цепи), состоящая из конденсатора и катушки индуктивности называется колебательным контуром
.
Пусть конденсатор зарядили до заряда qo и затем подключили к нему катушку индуктивности. Такую процедуру легко осуществить с помощью цепи, схема которой показана на рис. 670: сначала ключ замыкают в положении 1
, при этом конденсатор заряжается до напряжения, равного ЭДС источника, после чего ключ перебрасывают в положения 2
, после чего начинается разрядка конденсатора через катушку.
рис. 670
Для определения зависимости заряда конденсатора от времени q(t)
применим закон Ома, согласно которому напряжение на конденсаторе U C = q/C
равно ЭДС самоиндукции, возникающей в катушке
здесь, «штрих» означает производную по времени.
Таким образом, оказывается справедливым уравнение
В этом уравнении содержится две неизвестных функции − зависимости от времени заряда q(t)
и силы тока I(t)
, поэтому его решить нельзя. Однако сила тока является производной от заряда конденсатора q / (t) = I(t)
, поэтому производная от силы тока является второй производной от заряда
С учетом этого соотношения, перепишем уравнение (1) в виде
Поразительно, но это уравнение полностью совпадает с хорошо изученным нами уравнением гармонических колебаний (вторая производная от неизвестной функции пропорциональна самой этой функции с отрицательным коэффициентом пропорциональности x // = −ω o 2 x
)! Следовательно, решением этого уравнения будет гармоническая функция
с круговой частотой
Эта формула определяет собственную частоту колебательного контура
. Соответственно период колебаний заряда конденсатора (и силы тока в контуре) равен
Полученное выражение для периода колебаний называется формулой Дж. Томпсона
.
Как обычно, для определения произвольных параметров A
, φ
в общем решении (4) необходимо задать начальные условия − заряд и силу тока в начальный момент времени. В частности, для рассмотренного примера цепи рис. 670, начальные условия имеют вид: при t = 0
, q = q o
, I = 0
, поэтому зависимость заряда конденсатора от времени будет описываться функцией
а сила тока изменяется со временем по закону
Приведенное рассмотрение колебательного контура является приближенным − любой реальный контур обладает активным сопротивлением (соединительных проводов и обмотки катушки).
рис. 671
Поэтому в уравнении (1) следует учесть падение напряжения на этом активном сопротивлении, поэтому это уравнение приобретет вид
который с учетом связи между зарядом и силой тока, преобразуется к форме
Это уравнение нам также знакомо – это уравнение затухающих колебаний
причем коэффициент затухания, как и следовало ожидать, пропорционален активному сопротивлению цепи β = R/L
.
Процессы, происходящие в колебательном контуре, могут быть также описаны и с помощью закона сохранения энергии. Если пренебречь активным сопротивлением контура, то сумма энергий электрического поля конденсатора и магнитного поля катушки остается постоянной, что выражается уравнением
которое также является уравнением гармонических колебаний с частотой, определяемой формулой (5). По свое форме это уравнение также совпадает уравнениями, следующими из закона сохранения энергии при механических колебаниях. Так как, уравнения, описывающие колебания электрического заряда конденсатора, аналогичны уравнениям, описывающим механические колебания, то можно провести аналогию между процессами, протекающими в колебательном контуре, и процессами в любой механической системе. На рис. 672 такая аналогия проведена для колебаний математического маятника. В этом случае аналогами являются «заряд конденсатора q(t)
− угол отклонения маятника φ(t)
» и «сила тока I(t) = q / (t)
− скорость движения маятника V(t)
».
рис. 672
Пользуясь этой аналогией, качественно опишем процесс колебаний заряда и электрического тока в контуре. В начальный момент времени конденсатор заряжен, сила электрического тока равна нулю, вся энергия заключена в энергии электрического поля конденсатора (что аналогично максимальному отклонения маятника от положения равновесия). Затем конденсатор начинает разряжаться, сила тока возрастает, при этом в катушке возникает ЭДС самоиндукции, которая препятствует возрастанию тока; энергия конденсатора уменьшается, переходя в энергию магнитного поля катушки (аналогия – маятник движется к нижней точки с возрастанием скорости движения). Когда заряд на конденсаторе становится равным нулю, сила тока достигает максимального значения, при этом вся энергия превращается в энергию магнитного поля (маятник достиг нижней точки, скорость его максимальна). Затем магнитное поле начинает убывать, при этом ЭДС самоиндукции поддерживает ток в прежнем направлении, при этом конденсатор начинает заряжаться, причем знаки зарядов на обкладках конденсатора противоположны начальному распределению (аналог − маятник движется к противоположному начальному максимальному отклонению). Затем ток в цепи прекращается, при этом заряд конденсатора становится опять максимальным, но противоположным по знаку (маятник достиг максимального отклонения), после чего процесс повторятся в противоположном направлении.
Основным устройством, определяющим рабочую частоту любого генератора переменного тока, является колебательный контур. Колебательный контур (рис.1) состоит из катушки индуктивности L (рассмотрим идеальный случай, когда катушка не обладает омическим сопротивлением) и конденсатора C и называется замкнутым. Характеристикой катушки является индуктивность, она обозначается L и измеряется в Генри (Гн), конденсатор характеризуют емкостью C , которую измеряют в фарадах (Ф).
Пусть в начальный момент времени конденсатор заряжен так (рис.1), что на одной из его обкладок имеется заряд +Q 0 , а на другой - заряд -Q 0 . При этом между пластинами конденсатора образуется электрическое поле, обладающее энергией
где - амплитудное (максимальное) напряжение или разность потенциалов на обкладках конденсатора.
После замыкания контура конденсатор начинает разряжаться и по цепи пойдет электрический ток (рис.2), величина которого увеличивается от нуля до максимального значения . Так как в цепи протекает переменный по величине ток, то в катушке индуцируется ЭДС самоиндукции, которая препятствует разрядке конденсатора. Поэтому процесс разрядки конденсатора происходит не мгновенно, а постепенно. В каждый момент времени разность потенциалов на обкладках конденсатора
(где - заряд конденсатора в данный момент времени) равна разности потенциалов на катушке, т.е. равна ЭДС самоиндукции
 |
 |
| Рис.1 | Рис.2 |
Когда конденсатор полностью разрядится и , сила тока в катушке достигнет максимального значения (рис.3). Индукция магнитного поля катушки в этот момент также максимальна, а энергия магнитного поля будет равна
Затем сила тока начинает уменьшаться, а заряд будет накапливаться на пластинах конденсатора (рис.4). Когда сила тока уменьшится до нуля, заряд конденсатора достигнет максимального значения Q 0 , но обкладка, прежде заряженная положительно, теперь будет заряжена отрицательно (рис. 5). Затем конденсатор вновь начинает разряжаться, причем ток в цепи потечет в противоположном направлении.
Так процесс перетекания заряда с одной обкладки конденсатора на другую через катушку индуктивности повторяется снова и снова. Говорят, что в контуре происходят электромагнитные колебания . Этот процесс связан не только с колебаниями величины заряда и напряжения на конденсаторе, силы тока в катушке, но и перекачкой энергии из электрического поля в магнитное и обратно.
 |
 |
| Рис.3 | Рис.4 |
Перезарядка конденсатора до максимального напряжения произойдет только в том случае, когда в колебательном контуре нет потерь энергии. Такой контур называется идеальным.
В реальных контурах имеют место следующие потери энергии:
1) тепловые потери, т.к. R ¹ 0;
2) потери в диэлектрике конденсатора;
3) гистерезисные потери в сердечнике катушке;
4) потери на излучение и др. Если пренебречь этими потерями энергии, то можно написать, что , т.е.
Колебания, происходящие в идеальном колебательном контуре, в котором выполняется это условие, называются свободными , или собственными , колебаниями контура.
В этом случае напряжение U (и заряд Q ) на конденсаторе изменяется по гармоническому закону:
где n - собственная частота колебательного контура, w 0 = 2pn - собственная (круговая) частота колебательного контура. Частота электромагнитных колебаний в контуре определяется как
Период T - время, в течение которого совершается одно полное колебание напряжения на конденсаторе и тока в контуре, определяется формулой Томсона
Сила тока в контуре также изменяется по гармоническому закону, но отстает от напряжения по фазе на . Поэтому зависимость силы тока в цепи от времени будет иметь вид
. (9)
На рис.6 представлены графики изменения напряжения U на конденсаторе и тока I в катушке для идеального колебательного контура.
В реальном контуре энергия с каждым колебанием будет убывать. Амплитуды напряжения на конденсаторе и тока в контуре будут убывать, такие колебания называются затухающими. В задающих генераторах их применять нельзя, т.к. прибор будет работать в лучшем случае в импульсном режиме.
 |
 |
| Рис.5 | Рис.6 |
Для получения незатухающих колебаний необходимо компенсировать потери энергии при самых разнообразных рабочих частотах приборов, в том числе и применяемых в медицине.
