Хорошо известные классические способы генерации электроэнергии имеют один существенный недостаток, заключающийся в их сильной зависимости от самого источника. И даже так называемые «альтернативные» подходы, позволяющие извлекать энергию из таких природных ресурсов, как ветер или солнечные лучи, не лишены этого недостатка (смотрите фото ниже).
К тому же традиционно используемые ресурсы (уголь, торф и другие горючие материалы) рано или поздно заканчиваются, что вынуждает разработчиков искать новые варианты получения энергии. Один из таких подходов предполагает разработку специального устройства, которое в кругу специалистов называется генератор с самозапиткой.
Принцип действия
К категории генераторов, в которых используется самозапитка, принято относить следующие наименования оригинальных конструкций, в последнее время все чаще упоминающихся на страничках Интернета:
- Различные модификации генератора свободной энергии Тесла;
- Источники энергии вакуумного и магнитного поля;
- Так называемые «радиантные» генераторы.
Среди любителей нестандартных решений большое внимание уделяется известным схемным решениям великого сербского учёного Николы Тесла. Вдохновившись предложенным им неклассическим подходом к использованию возможностей э/магнитного поля (так называемой «свободной» энергии) естествоиспытатели ищут и находят всё новые решения.
Известные устройства, которые, согласно общепринятой классификации, относятся к подобным источникам, подразделяются на следующие типы:
- Уже упоминавшиеся ранее радиантные генераторы и подобные им;
- Блокинг система в комплекте с постоянными магнитами или трансгенератор (с его внешним видом можно ознакомиться на рисунке ниже);
- Так называемые «тепловые насосы», работающие за счет разницы температур;
- Вихревое устройство особой конструкции (другое название – генератор Потапова);
- Системы электролиза водных растворов без подкачки энергии.
Из всех этих устройств обоснование принципа действия существует лишь для тепловых насосов, которые не являются генераторами в полном смысле этого слова.
Важно! Наличие объяснения сути их работы связано с тем, что технология использования разницы температур давно применяется на практике в ряде других разработок.
Гораздо более интересным представляется знакомство с системой, работающей по принципу радиантного преобразования.
Обзор радиантных генераторов
Приборы этого типа работают подобно электростатическим преобразователям, с одним небольшим отличием. Оно заключается в том, что полученная извне энергия не вся расходуется на внутренние нужды, а частично отдаётся обратно, в питающую цепь.
К числу наиболее известных систем, работающих на радиантной энергии, следует отнести:
- Трансмиттер-усилитель Тесла;
- Классический генератор се с расширением до блокинг системы бтг;
- Устройство, названное по имени изобретателя Т. Генри Моррея.
Все новые генераторы, придумываемые поклонниками альтернативных способов добычи энергии, способны работать по тому же принципу, что и эти приборы. Рассмотрим каждый из них более подробно.
Так называемый «трансмиттер-усилитель» изготавливается в виде плоского трансформатора, подключаемого к внешнему источнику энергии посредством сборки из разрядников и электролитических конденсаторов. Его особенностью является способность генерировать стоячие волны особой формы э/магнитной энергии (её называют радиантной), которая распространяется в окружающей среде и практически не ослабевает с расстоянием.
По замыслу самого изобретателя такое устройство должно было использоваться для беспроводной передачи электроэнергии на сверхдальние расстояния. К большому сожалению, Тесла не удалось до конца осуществить свои замыслы и эксперименты, а его расчёты и схемы были частично утеряны, а некоторые позже засекречены. Схема генератора-трансмиттера приводится на фото ниже.
Любые копирования идей Тесла не приводили к нужному результату, а все собранные по этому принципу установки не обеспечивали требуемой эффективности. Единственно, чего удалось добиться при этом – изготовить своими руками устройство с большим коэффициентом трансформации. Собранное изделие позволяло получать на выходе напряжение порядка сотен тысяч вольт при минимально подводимой к нему электроэнергии.
Генераторы СЕ (блокинги) и Моррея

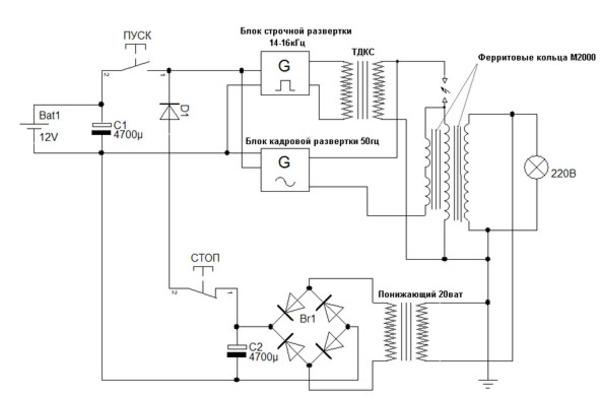

Работа генераторов се также основана на радиантном принципе преобразования энергии, получаемой в режиме автоколебаний и не требующей постоянной подкачки. После его запуска подпитка осуществляется за счёт выходного напряжения самого генератора и естественного магнитного поля.
Если запуск изготовленного своими руками изделия осуществлялся от АКБ, то при его функционировании избыток энергии может быть использован для подзарядки этого аккумулятора (рисунок ниже).
Одной из разновидностей блокинг генераторов с самозапиткой является трансгенератор, также использующий в своей работе магнитное поле Земли. Последнее воздействует на обмотки его трансформатора, а само это устройство достаточно просто для того, чтобы можно было собрать его своими руками.
За счёт совмещения физических процессов, наблюдаемых в системах се и устройствах на постоянных магнитах, удается получить блокинг-генераторы (фото ниже).
Ещё одна разновидность рассматриваемых здесь устройств относится к старейшим вариантам схемы генерации свободной энергии. Это генератор Моррея, который удается собрать посредством специальной схемы с включенными определённым образом диодами и конденсаторами.
Дополнительная информация. Во времена его изобретения конденсаторы по своей конструкции напоминали модные тогда электролампы, однако, в отличие от них, не нуждались в подогреве электродов.
Вихревые устройства
Рассказывая о свободных источниках электроэнергии, обязательно нужно коснуться особых систем, способных вырабатывать тепло с КПД более 100%. Под этим устройством подразумевается уже упоминавшийся ранее генератор Потапова.
Его действие основано на взаимном вихревом влиянии соосно действующих жидкостных потоков. Принцип его работы хорошо иллюстрирует следующий рисунок (смотрите фото ниже).
Для создания нужного напора воды используется центробежный насос, направляющий её через патрубок (2). В процессе своего движения по спирали у стенок корпуса (1) поток достигает отражающего конуса (4) и разделяется после него на две независимые части.
При этом подогретая внешняя часть потока возвращается обратно к насосу, а его внутренняя составляющая отражается от конуса с образованием вихря меньшего размера. Это новое завихрение протекает сквозь внутреннюю полость первичного вихревого образования, а затем поступает в выходное отверстие патрубка (3) с подключенной к ней отопительной системой.
Таким образом, теплопередача осуществляется за счет обмена энергиями завихрений, а полное отсутствие механических подвижных узлов обеспечивает ей очень высокий КПД. Изготовить такой преобразователь своими руками довольно сложно, т. к. не у всех имеется специальное оборудование для расточки металла.
В современных образцах тепловых генераторов, работающих по этому принципу, пытаются использовать явление так называемой «кавитации». Под ней понимается процесс формирования в жидкости воздушных пузырей парообразного вида и их последующего схлопывания. Всё это сопровождается бурным выделением значительного количества тепловой субстанции.
Электролиз воды
В тех случаях, когда речь идёт об электрогенераторах нового типа, не стоит забывать и о таком перспективном направлении, каким является изучение электролиза жидкостей без использования сторонних источников. Интерес к этой тематике объясняется тем, что вода по своей сути является натуральным обратимым источником. Это следует из устройства её молекулы, которая, как известно, содержит в своём составе два атома водорода и один – кислорода.
При электролизе водной массы образуются соответствующие газы, используемые в качестве полноценных заменителей традиционных углеводородов. Дело в том, что при взаимодействии газообразных составов вновь получается молекула воды, плюс попутно выделяется значительное количество тепла. Сложность этого способа состоит в том, чтобы обеспечить подвод необходимого количества энергии к электролизной ванне, достаточного для поддержания реакции разложения.
Добиться этого удается, если своими руками менять форму и расположение используемых электродных контактов, а также состав специального катализатора.
Если при этом учитывается возможность воздействия магнитного поля, то удается добиться существенного снижения расходуемой на электролиз мощности.
Обратите внимание! Уже осуществлены несколько подобных опытов, доказывающих, что, в принципе, разложить воду на компоненты (без дополнительной подкачки энергии) возможно.
Дело за малым, – освоить механизм, который собирает атомы в новую структуру (вновь синтезирует молекулу воды).
Ещё один вид преобразований энергии связан с ядерными реакциями, которые проводить в домашних условиях по понятным причинам невозможно. К тому же они нуждаются в огромных материальных и энергетических ресурсах, достаточных для инициации процесса распада ядер.
Эти реакции организуются в специальных реакторах и ускорителях, где создаются условия с высоким градиентом магнитного поля. Проблема, с которой сталкиваются увлеченные холодным синтезом ядер (ХЯС) специалисты, заключается в поиске способов поддержания ядерных реакций без дополнительного подвода сторонних энергий.
В заключение отметим, что проблема рассмотренных выше устройств и систем заключается в наличии сильного противодействия со стороны корпоративных сил, благополучие которых основано на традиционных углеводородах и энергии атома. Исследования ХЯС, в частности, объявлены ошибочным направлением, вследствие чего всякое их централизованное финансирование полностью прекращено. Сегодня изучение принципов получения свободных энергий поддерживается только силами энтузиастов.
Видео
Приветствую всех Искателей!
Ко мне приходит очень много писем с просьбой прояснить ситуацию с различными технологиями, которые мы изучали в нашей Лаборатории. Вот такое письмо получил я недавно, в этот раз по теплогенераторам Потапова и Фоминского :
«Здравствуйте Артем. Просмотрел ваши ветки по теплогенераторам на «Заряде» и результаты испытаний теплогенераторов на « «, перед этим искурил форум «Лаборатория 001», списался с Подоляном, пообщался со Стрелковым, кстати он мой земляк оказался и я от него тоже не в восторге, но дело не в этом… Темой теплогенераторов интересуюсь с того времени, когда Потапов и Фоминский опубликовали статью в журнале «Изобретатель и рационализатор». Тогда загорелся идеей купить, либо сделать теплогенератор, но пока не было острой необходимости плотно не занимался, а сейчас изучаю тему и честно говоря разочарован. Неужели все так плохо?
Интересен теплогенератор
Подоляна, но… нет в чертежах 3 и 4 листа. Тема там на форуме
тоже заглохла, Подолян информацией не собирается делиться. Цену озвучил в 4 тыс. баксов,
для меня это не подъемно, да и это с Украины, потом написал что фирма умерла и у него
другой бизнес.
Может подскажите в каком направлении двигаться или с кем и на каких форумах или в личку
можно пообщаться по теплогенераторам
. У нас не Москва у нас Сибирь, я из Ангарска.
С уважением, Владимир. «
Добрый день, Владимир! Понимаю Ваш интерес.
В свое время я также заинтересовался данными теплогенераторами и потратил огромное количество времени сперва на сбор информации, а потом на «турне» по разным объектам, общению с директорами фирм, производящих свои версии данных устройств. У меня не возникало ни малейших сомнений в правдивости предоставленной информации и мне очень хотелось скорее донести всему миру благую весть о устройствах, работающих с КПЭ=3. В своих планах я уже рисовал прожекты сверхэффекивных котельных, которые совершат техническую революцию. Версии природы сверэффективности были самые разные, и ХЯС, и схлопывающиеся пузырьки, и различные эфирные версии, но прежде всего мне было важно инструментальными методами замерять тот самый СЕ эффект, про который все только и говорили. Ведь кто будет покупать и использовать то, что не эффективно? Попутно обсуждались различные «теории заговора», объясняющие не признание данных устройств официальной наукой и то что они не получают распространения.
В итоге и теплостенд был построен, и образцы оборудования получены. Описание и результаты в статьях раздела «кавитация» данного сайта.
К сожалению, никакого эффекта в данных долгосрочных и тщательных испытаниях не было выявлено, и сейчас большинство образцов валяются в виде груды металлолома
а один до сих пор подключен и готов к контрольным пускам (вот он со снятой крышкой):
Надо сказать, некоторые из производителей данного оборудования не стесняются писать прямо в техническом паспорте о тепловой мощности, превышающей потребляемую электрическую, как например, этот (технология «Фисоник», «Энсоник»):
В настоящее время этот аппарат, оказавшийся обычным электродным котлом, служит для обогрева помещения.
А вот этот аппарат был нами недавно продан для экспериментов с подготовкой топлива для котельной:
Вот страница из его технического паспорта, где заявленная теплопроизводительность выше, чем мощность электродвигателя:
Как видите, производители совершенно не стесняются писать «чудесные» цифры», а в случае если Вы произведете замеры, и не обнаружите таковых, всегда найтутся отговорки вроде того, что тут все не так просто, замерять эффект не представляется возможным и так далее.
Мы проводили замеры разными способами, как с помощью теплосчетчика, так и путем нагрева емкости
В общем, по результатам долгосрочных испытаний в течение 2-х сезонов мы пришли к выводу о полной бесполезности данных устройств, и никакой экономии получить с помощью них невозможно.
Испытывали мы теплогенераторы Ижевского завода, а также московского «НПФ ТГМ», много общался с Бритвиным Л.Н., посещал его лабораторию в Москве, где находится огромное количество разнообразных образцов:
Также были контакты с Урпиным К., директором «Тепло 21в», посещал их объекты, где стоят данные теплогенераторы , а также с Кимом, владельцем фирмы -конкурента, продающим аналогичное оборудование:
Странным мне показалось то, что при таком количестве заказов и объектов изготовители данного оборудования «не удосужились» создать постоянно действующий стенд. Согласитесь, чем таскать потенциальных заказчиков по различным объектам, гораздо проще было показывать «товар лицом». Во всяком случае, я делал бы так.
Теплогенераторы Стрелкова испытать не получилось, но мы всегда готовы провести испытание при наличии образца, кстати его продукцию стал реализовывать Урпин. Если у кого есть возможность, посетите объекты в Ангарске, либо привезите образец к нам для испытания.
Кроме того, есть еще много различных типов оборудования, различных производителей, схожей конструкции — с вращающимся ротором.
Неохваченными для нас остались образцы, где нагрев воды происходит в сужающимся сопло, либо в трубах, где вода закручивается (например, теплогенераторы «МУСТ»)
Так что в принципе, испытывать еще есть что;)
Что касается Подоляна, то особого доверия к его изделиям я не испытываю. Согласитесь, странно: то человек «доску Смита» паял, потом вдруг резко стал специалистом по теплогенераторам совсем другого типа. В последнее время, по моим наблюдениям, Украина стала просто «меккой» СЕ технологий, что легко объясняется экономическими проблемами в данном государстве, и в связи с этим — резкой активизацией «предприимчивых» граждан, которые не прочь поднять немного деньжат на желании получить дешевое тепло и электричество. Свой генератор он называет «эфирным» и не стесняется в описании его КПЭ, там и 4, и 5, и выше. Уверен, при наличии такой технологиии данный изобретатель уже получил бы серьезные инвестиции, и штучная сборка его уже давно не интересовала бы.
Далеко не на всех промышленных объектах существует возможность отапливать помещения классическими теплогенераторами, работающими от сжигания газа, жидкого или твердого топлива, а использование нагревателя с тэнами является нецелесообразным или небезопасным. В таких ситуациях на помощь приходит вихревой теплогенератор, использующий для нагревания рабочей жидкости кавитационные процессы. Основные принципы работы этих устройств были открыты еще в 30-х годах прошлого века, активно разрабатывались с 50-хгодов. Но внедрение в производственный процесс нагрева жидкости за счет вихревых эффектов произошло только в 90-х годах, когда вопрос экономии энергоресурсов стал наиболее остро.
Устройство и принцип работы
Изначально, за счет вихревых потоков научились получать нагрев воздуха и других газовых смесей. В тот момент греть так воду не представлялось возможным из-за отсутствия у нее свойств к сжатию. Первые попытки в этом направлении сделал Меркулов, который предложил заполнить трубу Ранка водой вместо воздуха. Выделение тепла оказалось побочным эффектом вихревого движения жидкости, и долгое время процесс не имел даже обоснования.
Сегодня известно, что при движении жидкости по специальной камере от избыточного давления молекулы воды выталкивают молекулы газа, которые скапливаются в пузырьки. Из-за процентного преимущества воды ее молекулы стремятся раздавить газовые включения, и в них возрастает поверхностное давление. При дальнейшем поступлении молекул газа температура внутри включений возрастает, достигая 800 – 1000ºС. А после достижения зоны с меньшим давлением происходит процесс кавитации (схлопывания) пузырьков, при котором накопленная тепловая энергия выделяется в окружающее пространство.
В зависимости от способа формирования кавитационных пузырьков внутри жидкости все вихревые теплогенераторы подразделяются на три категории:
- Пассивные тангенциальные системы;
- Пассивные аксиальные системы;
- Активные устройства.
Теперь рассмотрим каждую из категорий более детально.
Пассивные тангенциальные ВТГ
Это такие вихревые теплогенераторы, в которых термогенерирующая камера имеет статическое исполнение. Конструктивно такие вихревые генераторы представляют собой камеру с несколькими патрубками, по которым осуществляется подача и съем теплоносителя. Избыточное давление в них создается путем нагнетания жидкости компрессором, форма камеры и ее содержание представляет собой прямую или закрученную трубу. Пример такого устройства приведен на рисунке ниже.
Рисунок 1: принципиальная схема пассивного тангенциального генератора
При движении жидкости по входному патрубку происходит затормаживание на входе в камеру за счет тормозящего приспособления, из-за чего возникает разреженное пространство в зоне расширения объема. Затем происходит схлопывание пузырьков и нагревание воды. Для получения вихревой энергетики в пассивных вихревых теплогенераторах устанавливаются несколько входов / выходов из камеры, форсунки, переменная геометрическая форма и прочие приемы для создания переменного давления.
Пассивные аксиальные теплогенераторы
Как и предыдущий тип, пассивные аксиальные не имеют подвижных элементов для создания завихрений. Вихревые теплогенераторы такого типа осуществляют нагрев теплоносителя за счет установки в камере диафрагмы с цилиндрическими, спиральными или коническими отверстиями, сопла, фильера, дросселя, выступающих в роли сужающего устройства. В некоторых моделях устанавливаются по нескольку нагревательных элементов с различными характеристиками проходных отверстий для повышения эффективности их работы.
Рис. 2: принципиальная схема пассивного аксиального теплогенератора
Посмотрите на рисунок, здесь приведен принцип действия простейшего аксиального теплогенератора. Данная тепловая установка состоит из нагревательной камеры, входного патрубка, вводящего холодный поток жидкости, формирователя потока (присутствует далеко не во всех моделях), сужающего устройства, выходного патрубка с горячим потоком воды.
Активные теплогенераторы
Нагревание жидкости в таких вихревых теплогенераторах осуществляется за счет работы активного подвижного элемента, взаимодействующего с теплоносителем. Они оснащаются камерами кавитационного типа с дисковыми или барабанными активаторами. Это роторные теплогенераторы, одним из наиболее известных среди них является теплогенератор Потапова. Простейшая схема активного теплогенератора приведена на рисунке ниже.
Рис. 3: принципиальная схема активного теплогенератора
При вращении активатора в таком происходит образование пузырьков благодаря отверстиям на поверхности активатора и разнонаправленных с ними на противоположной стенке камеры. Такая конструкция считается наиболее эффективной, но и достаточно сложной в подборе геометрических параметров элементов. Поэтому преимущественное большинство вихревых теплогенераторов имеет перфорацию только на активаторе.
Назначение
На заре внедрения кавитационного генератора в работу он использовался только по прямому назначению – для передачи тепловой энергии. Сегодня, в связи с развитием и совершенствованием данного направления, вихревые теплогенераторы применяются для:
- Отопления помещений, как в бытовых, так и в производственных зонах;
- Нагревания жидкости для осуществления технологических операций;
- В качестве проточных водонагревателей, но с более высоким КПД, чем у классических бойлеров;
- Для пастеризации и гомогенезации пищевых и фармацевтических смесей с установленной температурой (при этом обеспечивается удаление вирусов и бактерий из жидкости без термической обработки);
- Получения холодного потока (в таких моделях горячая вода является побочным эффектом);
- Смешивание и разделение нефтепродуктов, добавление в получаемую смесь химических элементов;
- Парогенерации.
С дальнейшим совершенствованием вихревых теплогенераторов сфера их применения будет расширяться. Тем более что данный вид нагревательного оборудования имеет ряд предпосылок для вытеснения пока еще конкурентных технологий прошлого.
Преимущества и недостатки
В сравнении с идентичными технологиями, предназначенными для обогрева помещений или нагрева жидкостей вихревые теплогенераторы обладают рядом весомых преимуществ:
- Экологичность – в сравнении с газовыми, твердотопливными и дизельными теплогенераторами они не загрязняют окружающую среду;
- Пожаро- и взрывобезопасность – вихревые модели, в сравнении с газовыми теплогенераторами и устройствами на нефтепродуктах не представляют такой угрозы;
- Вариативность — вихревой теплогенератор может устанавливаться в уже существующие системы без необходимости установки новых трубопроводов;
- Экономность – в определенных ситуациях гораздо выгоднее классических теплогенераторов, так как обеспечивают ту же тепловую мощность в перерасчете на затрачиваемую электрическую мощность;
- Нет необходимости организации системы охлаждения ;
- Не требуют организации отвода продуктов сгорания , не выделяют угарный газ и не загрязняют воздух рабочей зоны или жилого помещения;
- Обеспечивают достаточно высокий КПД – порядка 91 – 92% при сравнительно небольшой мощности электродвигателя или насоса;
- Не образуется накипь в процессе нагревания жидкости , что в значительной мере снижает вероятность повреждений из-за коррозии и засорения известковыми осадками;
Но, помимо преимуществ вихревые теплогенераторы имеют и ряд недостатков:
- Создает сильную шумовую нагрузку в месте установки , что сильно ограничивает их применение непосредственно в спальнях, залах, офисах и им подобных местах;
- Характеризуется большими габаритами , в сравнении с классическими нагревателями жидкости;
- Требует точной настройки процесса кавитации , так как пузырьки при столкновении со стенками трубопровода и рабочими элементами насоса приводят к их быстрому изнашиванию;
- Достаточно дорогостоящий ремонт при выходе со строя элементов вихревого теплогенератора.
Критерии выбора
При выборе вихревого теплогенератора важно определить актуальные параметры устройства, которые в наибольшей степени подойдут для решения поставленной задачи. К таким параметрам относятся:
- Потребляемая мощность – определяет количество расходуемой из сети электроэнергии, требуемой для работы установки.
- Коэффициент преобразования – определяет соотношение потребленной энергии в кВт и выделенной в качестве тепловой энергии в кВт.
- Скорость потока – определяет скорость движения жидкости и возможность ее регулирования (позволяет регулировать теплообмен в системах отопления или напор в нагревателе воды).
- Тип вихревой камеры – определяет способ получения тепловой энергии, эффективность процесса и требуемые для этого затраты.
- Габаритные размеры – важный фактор, влияющий на возможность установки теплогенератора в каком-либо месте.
- Количество контуров циркуляции – некоторые модели помимо контура теплоснабжения имеют контур отведения холодной воды.
Параметры некоторых вихревых теплогенераторов приведены в таблице ниже:
Таблица: характеристики некоторых моделей вихревых генераторов
| Установленная мощность электродвигателя, кВт | ||||||
| Напряжение в сети, В | 380 | 380 | 380 | 380 | 380 | |
| Обогреваемый объем до, куб.метры. | 5180 | 7063 | 8450 | 10200 | 15200 | |
| Максимальная температура теплоносителя, о С | ||||||
| Масса нетто, кг. | 700 | 920 | 1295 | 1350 | 1715 | |
| Габаритные размеры: | ||||||
| — длина мм
— ширина мм. — высота мм. |
||||||
| Режим работы | автомат | автомат | автомат | автомат | автомат | |
Также немаловажным фактором является цена вихревого теплогенератора, которая устанавливается заводом изготовителем и может зависеть как от его конструктивных особенностей, так и от параметров работы.
ВТГ своими руками
Рисунок 4: общий вид
Для изготовления вихревого теплогенератора в домашних условиях вам понадобится: электрический двигатель, плоская герметичная камера с вращающимся в ней диском, насос, болгарка, сварка (для металлических труб), паяльник (для пластиковых труб) электрическая дрель, трубы и фурнитура к ним, станина или стенд для размещения оборудования. Сборка включает в себя следующие этапы:
Рис. 6: подключите подачу воды и электропитания
Такой вихревой теплогенератор можно подключить как к уже существующей системе теплоснабжения, так и установить для него отдельные радиаторы отопления.
Видео по теме
В связи с высокими ценами на промышленное отопительное оборудование многие умельцы собираются делать своими руками экономичный нагреватель вихревой теплогенератор.
Такой теплогенератор представляет собой всего лишь немного видоизмененный центробежный насос. Однако, чтобы собрать самостоятельно подобное устройство, даже имея все схемы и чертежи, нужно иметь хотя бы минимальные знания в данной сфере.
Принцип работы
Теплоноситель (чаще всего используют воду) попадает в кавитатор, где установленный электродвигатель производит его раскручивание и рассечение винтом, в результате образуются пузырьки с парами (это же происходит, когда плывет подводная лодка и корабль, оставляя за собой специфический след).
Двигаясь по теплогенератору, они схлопываются, за счет чего выделяется тепловая энергия. Такой процесс и называется кавитацией.
Исходя из слов Потапова, создателя кавитационного теплогенератора, принцип работы данного типа устройства основан на возобновляемой энергии. За счет отсутствия дополнительного излучения, согласно теории, КПД такого агрегата может составлять около 100%, так как практически вся используемая энергия уходит на нагрев воды (теплоносителя).
Создание каркаса и выбор элементов
Чтобы сделать самодельный вихревой теплогенератор, для подключения его к отопительной системе, потребуется двигатель.
И, чем больше будет его мощность, тем больше он сможет нагреть теплоноситель (то есть быстрее и больше будет производить тепла). Однако здесь необходимо ориентироваться на рабочее и максимальное напряжение в сети, которое к нему будет подаваться после установки.
Производя выбор водяного насоса, необходимо рассматривать только те варианты, которые двигатель сможет раскрутить. При этом, он должен быть центробежного типа, в остальном ограничений по его выбору нет.
Также нужно приготовить под двигатель станину. Чаще всего она представляет собой обычный железный каркас, куда крепятся железные уголки. Размеры такой станины будут зависеть, прежде всего, от габаритов самого двигателя.
После его выбора необходимо нарезать уголки соответствующей длины и осуществить сварку самой конструкции, которая должна позволить разместить все элементы будущего теплогенератора.
Далее нужно для крепления электродвигателя вырезать еще один уголок и приварить к каркасу, но уже поперек. Последний штрих, в подготовке каркаса – это покраска, после которой уже можно крепить силовую установку и насос.
Конструкция корпуса теплогенератора
Такое устройство (рассматривается гидродинамический вариант) имеет корпус в виде цилиндра.
Соединяется с отопительной системой он через сквозные отверстия, которые у него находятся по бокам.
Но основным элементом этого устройства является именно жиклер, находящийся внутри этого цилиндра, непосредственно рядом с входным отверстием.
Обратите внимание: важно, чтобы размер входного отверстия жиклера имел размеры соответствующие 1/8 от диаметра самого цилиндра. Если его размер будет меньше этого значения, то вода физически не сможет в нужном количестве через него проходить. При этом насос будет сильно нагреваться, из-за повышенного давления, что также будет оказывать негативное влияние и на стенки деталей.
Как изготовить
Для создания самодельного генератора тепла понадобится шлифовальная машинка, электродрель, а также сварочный аппарат.
Процесс будет происходить следующим образом:
- Сначала нужно отрезать кусок достаточно толстой трубы, общим диаметром 10 см, а длиной не более 65 см. После этого на ней нужно сделать внешнюю проточку в 2 см и нарезать резьбу.
- Теперь из точно такой же трубы необходимо сделать несколько колец, длиной по 5 см, после чего нарезается внутренняя резьба, но только с одной её стороны (то есть полукольца) на каждой.
- Далее нужно взять лист металла толщиной, аналогичной с толщиной трубы. Сделайте из него крышки. Их нужно приварить к кольцам с той стороны, где у них нет резьбы.
- Теперь нужно сделать в них центральные отверстия. В первой оно должно соответствовать диаметру жиклера, а во второй диаметру патрубка. При этом, с внутренней стороны той крышки, которая будет использоваться с жиклером, нужно сделать, используя сверло, фаску. В итоге должна выйти форсунка.
- Теперь подключаем ко всей этой системе теплогенератор. Отверстие насоса, откуда вода подается под давлением, нужно присоединить к патрубку, находящемуся возле форсунки. Второй патрубок соедините со входом уже в саму отопительную систему. А вот выход из последней подключите ко входу насоса.
Таким образом, под давлением, создаваемым насосом, теплоноситель в виде воды начнет проходить через форсунку. За счет постоянного движения теплоносителя внутри этой камеры он и будет нагреваться. После этого она попадает уже непосредственно в систему отопления. А чтобы была возможность регулировать получаемую температуру, нужно за патрубком установить шаровой кран.
Изменение температуры будет происходить при изменении его положения, если он будет меньше пропускать воды (будет находиться в полузакрытом положении). Вода будет дольше находиться и двигаться внутри корпуса, за счет чего её температура увеличится. Именно таким образом и работает подобный водонагреватель.
Смотрите видео, в котором даются практические советы по изготовлению вихревого теплогенератора своими руками:
Вихревой тепловой генератор считается перспективной и инновационной разработкой. А между тем, технология не нова, так как уже почти 100 лет назад ученые думали над тем, как применить явление кавитации.
Первая действующая опытная установка, так-называемая «вихревая труба», была изготовлена и запатентована французским инженером Джозефом Ранком в 1934 году.
Ранк первым заметил, что температура воздуха на входе в циклон (воздухоочиститель) отличается от температуры той же воздушной струи на выходе. Впрочем, на начальных этапах стендовых испытаний, вихревую трубу проверяли не на эффективность нагрева, а наоборот, на эффективность охлаждения воздушной струи.
Технология получила новое развитие в 60- х годах двадцатого века, когда советские ученые догадались усовершенствовать трубу Ранка, запустив в нее вместо воздушной струи жидкость.
За счет большей, в сравнении воздухом, плотности жидкой среды, температура жидкости, при прохождении через вихревую трубу, менялась более интенсивно. В итоге, опытным путем было установлено, что жидкая среда, проходя через усовершенствованную трубу Ранка, аномально быстро разогревалась с коэффициентом преобразования энергии в 100%!
К сожалению, необходимости в дешёвых источниках тепловой энергии на тот момент не было, и технология не нашла практического применения. Первые действующие кавитационные установки, предназначенные для нагрева жидкой среды, появились только в середине 90-х годов двадцатого века.
Череда энергетических кризисов и, как следствие, увеличивающийся интерес к альтернативным источникам энергии послужили причиной для возобновления работ над эффективными преобразователями энергии движения водяной струи в тепло. В результате, сегодня можно купить установку необходимой мощности и использовать ее в большинстве отопительных систем.
Принцип действия
Кавитация позволяет не давать воде тепло, а извлекать тепло из движущейся воды, при этом нагревая ее до значительных температур.
Устройство действующих образцов вихревых теплогенераторов внешне несложное. Мы можем видеть массивный двигатель, к которому подключена цилиндрическое приспособление «улитка».
«Улитка» — это доработанная версия трубы Ранка. Благодаря характерной форме, интенсивность кавитационных процессов в полости «улитки» значительно выше в сравнении с вихревой трубой.
В полости «улитки» располагается дисковый активатор — диск с особой перфорацией. При вращении диска, жидкая среда в «улитке» приводится в действие, за счет чего происходят кавитационные процессы:
- Электродвигатель крутит дисковый активатор
. Дисковый активатор — это самый важный элемент в конструкции теплогенератора, и он, посредством прямого вала или посредством ременной передачи, подсоединён к электродвигателю. При включении устройства в рабочий режим, двигатель передает крутящий момент на активатор; - Активатор раскручивает жидкую среду
. Активатор устроен таким образом, что жидкая среда, попадая в полость диска, закручивается и приобретает кинетическую энергию; - Преобразование механической энергии в тепловую
. Выходя из активатора, жидкая среда теряет ускорение и, в результате резкого торможения, возникает эффект кавитации. В результате, кинетическая энергия нагревает жидкую среду до + 95 °С, и механическая энергия становится тепловой.
Установка насоса
Теперь надо будет подобрать водяной насос. Сейчас в специализированных магазинах можно приобрести агрегат любой модификации и мощности
На что надо обратить внимание?
- Насос должен быть центробежным.
- Ваш двигатель сможет его раскрутить.
Установите на раме насос, если надо будет сделать еще поперечины, то изготовьте их либо из уголка, либо из полосового железа такой же толщины, как и уголок. Соединительную муфту вряд ли возможно сделать без токарного станка. Поэтому придется ее где-то заказывать.
Схема гидровихревого теплогенератора.
Вихревой теплогенератор Потапова состоит из корпуса, сделанного в виде закрытого цилиндра. На его концах должны быть сквозные отверстия и патрубки для присоединения к системе отопления. Секрет конструкции находится внутри цилиндра. За входным отверстием должен располагаться жиклер. Его отверстие подбирается для данного устройства индивидуально, но желательно, чтобы оно было в два раза меньше четвертой части диаметра корпуса трубы. Если делать меньше, то насос не сможет пропускать воду через это отверстие и начнет сам нагреваться. Кроме того, начнут интенсивно за счет явления кавитации разрушаться внутренние детали.
Инструменты: угловая шлифовальная машинка или ножовка по металлу, сварочный аппарат, электродрель, разводной ключ.
Материалы: толстая металлическая труба, электроды, сверла, 2 патрубка с резьбой, соединительные муфты.
- Отрежьте кусок толстой трубы диаметром 100 мм и длиной 500-600 мм. Сделайте на ней внешнюю проточку примерно 20-25 мм и в половину толщины трубы. Нарежьте резьбу.
- Сделайте из такого же диаметра трубы два кольца длиной 50 мм. Нарежьте внутреннюю резьбу с одной стороны каждого полукольца.
- Из такой же толщины плоского металла, что и труба, сделайте крышки и приварите их с той стороны колец, где нет резьбы.
- Сделайте в крышках центральное отверстие: у одной по диаметру жиклера, а у другой по диаметру патрубка. С внутренней стороны крышки, где стоит жиклер, сверлом большего диаметра сделайте фаску. В результате должна получиться форсунка.
- Подключите теплогенератор к системе. Патрубок, где стоит форсунка, присоедините к насосу в отверстие, из которого вода подается под давлением. Ко второму патрубку подсоедините вход системы отопления. Выход из системы соедините с входом насоса.
Вода под давлением, которое создаст насос, будет проходить через форсунку вихревого теплогенератора, который вы делаете своими руками. В камере она начнет нагреваться за счет интенсивного перемешивания. Потом ее подадите в систему для обогрева. Чтобы регулировать температуру, поставьте за патрубком шаровое запирающее устройство. Прикройте его, и вихревой теплогенератор будет дольше гонять воду внутри корпуса, а значит, температура в нем начнет подниматься. Примерно так работает этот нагреватель.
Принцип работы индукционного нагрева
В работе индукционного нагревателя используется энергия электромагнитного поля, которую нагреваемый объект поглощает и преобразует в тепловую. Для генерирования магнитного поля используется индуктор, т. е. многовитковая цилиндрическая катушка. Проходя через этот индуктор, переменный электрический ток создает вокруг катушки переменное магнитное поле.
Самодельный инвенторный нагреватель позволяет производить нагрев быстро и до очень высоких температур. С помощью таких устройств можно не только нагревать воду, но даже плавить различные металлы
Если внутрь индуктора или близ него разместить нагреваемый объект, его будет пронизывать поток вектора магнитной индукции, который постоянно меняется во времени. При этом возникает электрическое поле, линии которого располагаются перпендикулярно направлению магнитного потока и движутся по замкнутому кругу. Благодаря этим вихревым потокам электрическая энергия трансформируется в тепловую и объект нагревается.
Таким образом, электрическая энергия индуктора передается объекту без использования контактов, как это происходит в печах сопротивления. В результате тепловая энергия расходуется более эффективно, а скорость нагрева заметно повышается. Широко применяется этот принцип в области обработки металла: его плавки, ковки, пайки наплавки и т. п. С не меньшим успехом вихревой индукционный нагреватель можно использовать для подогрева воды.
Принцип действия
Существуют различные объяснения причин возникновения вихревого эффекта вращения при полном отсутствии движения и магнитных полей.
В данном случае, газ выступает телом вращения, за счет быстрого перемещения внутри устройства. Такой принцип работы отличается от общепринятого стандарта, где отдельно идет холодный и горячий воздух, т.к. при совмещении потоков согласно законам физики образуется разное давление, которое в нашем случае вызывает вихревое движение газов.
Благодаря наличию центробежной силы, температура воздуха на выходе намного больше температуры её на входе, это позволяет использовать устройства, как для получения тепла, так и для эффективного охлаждения.
Существует еще одна теория принципа работы теплогенератора, за счет того, что оба вихря вращаются с одинаковой угловой скоростью и направлением, внутренний вихревой угол теряет свой угловой момент. Уменьшение момента передается кинетической энергии к внешнему вихрю, в результате чего образуются отрывные течения горячего и холодного газа. Такой принцип работы является полным аналогом эффекта Пельтье, в котором устройство использует электрическую энергию давления (напряжения) для перемещения тепла к одной стороне перехода разнородных металлов, в результате чего другая сторона охлаждается и потребляемая энергия возвращается к источнику.
Достоинства вихревого теплогенератора
:
- Обеспечивает значительную (до 200 º С) разность температур между «холодным» и «горячим» газом, работает даже при низком входном давлении;
- Работает с эффективностью до 92%, не нуждается в принудительном охлаждении;
- Преобразует весь поток на входе в один охлаждающий. Благодаря чему практически исключена вероятность перегрева систем отопления
- Используется энергия, вырабатываемая в вихревой трубки единым потоком, что способствует эффективному нагреву природного газа при минимальных теплопотерях;
- Обеспечивает эффективное разделение вихревой температуры входного газа при атмосферном давлении и выходного газа при отрицательном давлении.
Такое альтернативное отопление при практически нулевой затрате вольт отлично нагревает помещение от 100 квадратных метров (в зависимости от модификации). Главные минусы
: это высокая стоимость и редкое применение на практике.
Сфера применения
| Иллюстрация | Описание сферы применения |
 | Отопление . Оборудование, преобразующее механическую энергию движения воды в тепло, с успехом применяется при обогреве различных зданий, начиная с небольших частных построек и заканчивая крупными промышленными объектами. Кстати, на территории России уже сегодня можно насчитать не менее десяти населённых пунктов, где централизованное отопление обеспечивается не традиционными котельными, а гравитационными генераторами. |
 | Нагрев проточной воды для бытового использования . Теплогенератор, при включении в сеть, очень быстро нагревает воду. Поэтому такое оборудование можно использовать для разогрева воды в автономном водопроводе, в бассейнах, банях, прачечных и т.п. |
 | Смешивание несмешиваемых жидкостей . В лабораторных условиях, кавитационные установки могут использоваться для высококачественного перемешивания жидких сред с разной плотностью, до получения однородной консистенции. |
Интеграция в отопительную систему частного дома
Для того, чтобы применить теплогенератор в отопительной системе, его в нее надо внедрить. Как это правильно сделать? На самом деле, в этом нет ничего сложного.
Перед генератором (на рисунке отмечен цифрой 2) устанавливается центробежный насос (на рисунке — 1), которой будет поддавать воду с давлением до 6 атмосфер. После генератора устанавливается расширительный бак (на рисунке — 6) и запорная арматура.
Преимущества применения кавитационных теплогенераторов
| Достоинства вихревого источника альтернативной энергии | |
 | Экономичность . Благодаря эффективному расходованию электричества и высокому КПД, теплогенератор экономичнее в сравнении с другими видами отопительного оборудования. |
 | Малые габариты в сравнении с обычным отопительным оборудованием сходной мощности . Стационарный генератор, подходящий для отопления небольшого дома, вдвое компактнее современного газового котла. Если установить теплогенератор в обычную котельную вместо твёрдотопливного котла, останется много свободного места. |
 | Небольшая масса установки |
 | Простая конструкция . Теплогенератор кавитационного типа настолько прост, что в нем нечему ломаться. В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе. Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна. |
 | Нет необходимости в дополнительных доработках . Теплогенератор можно интегрировать в уже существующую отопительную систему. То есть, не потребуется менять диаметр труб или их расположение. |
 | Нет необходимости в водоподготовке . Если для нормальной работы газового котла нужен фильтр проточной воды, то устанавливая кавитационный нагреватель, можно не бояться засоров. За счет специфических процессов в рабочей камере генератора, засоры и накипь на стенках не появляются. |
 | Работа оборудования не требует постоянного контроля . Если за твёрдотопливными котлами нужно присматривать, то кавитационный обогреватель работает в автономном режиме. Инструкция эксплуатации устройства проста — достаточно включить двигатель в сеть и, при необходимости, выключить. |
 | Экологичность . Кавитационные установки никак не влияют на экосистему, ведь единственный энергопотребляющий компонент — это электродвигатель. |
Как сделать теплогенератор своими руками
Вихревые теплогенераторы – это очень сложные приспособления, на практике можно сделать автоматический ВТГ Потапова, схема которой подходит как для дома, так и для промышленных работ.
Так появился механический теплогенератор Потапова (КПД 93%), схема которого приведена на рисунке. Несмотря на то, что первым патент получил Николай Петраков, именно устройство Потапова пользуется особым успехом у домашних мастеров.
На данной схеме изображена конструкция вихрегенератора. Патрубок смешения 1 присоединен к напорному насосу фланцем, который в свою очередь подает жидкость с давлением от 4 до 6 атмосфер. Когда вода попадает в коллектор, на чертеже 2,образовывается вихрь, и она подается в специальную вихревую трубу (3), которая сконструирована так, что длина в 10 раз больше, чем диаметр. Вихрь воды передвигается по спиральной трубе у стенок к горячему патрубку. Этот конец заканчивается донышком 4, в центре которого есть специальное отверстие для выхода горячей воды.
Чтобы контролировать поток, перед донышком расположено специальное тормозящее приспособление, или выпрямитель потока воды 5, он представляет собой несколько рядов пластин, которые приварены к втулке по центру. Втулка соосна тубе 3. В тот момент, когда вода движется по трубе к выпрямителю по стенкам, в осевом участке образовывается противоточное течение. Здесь вода движется по направлению к штуцеру 6, который врезан в стенку улитки и трубе подачи жидкости. Здесь производитель установил еще один дисковый выпрямитель потока 7, чтобы контролировать течение холодной воды. Если из жидкости выходит тепло, то его направляет по специальному байпасу 8 к горячему концу 9, где вода смешивается с нагретой при помощи смесителя 5.
Непосредственно из патрубка горячей воды жидкость поступает в радиаторы, после чего делая «круг», возвращается к теплоносителю для повторного нагрева. Далее источник нагревает жидкость, насос повторяет круг.
По такой теории даже существуют модификации теплогенератора для серийного производства низкого давления. К сожалению, проекты хороши только на бумаге, реально их мало кто использует, особенно, если учитывать, что расчет осуществляется при помощи теоремы Вириала, которая обязана учитывать энергию Солнца (непостоянную величину), и центробежную силу в трубе.
Формула представляет собой следующее:
Епот = – 2 Екин
Где Екин =mV2/2 – это кинетическое движения Солнца;
Масса планеты – m, кг.
Бытовой теплогенератор вихревого типа для воды Потапова может иметь следующие технические характеристики:
Роторный теплогенератор
Этот агрегат представляет собой модернизированный центробежный насос, точнее его корпус, который будет служить в качестве статора. Не обойтись и без рабочей камеры и патрубков.
Внутри корпуса нашей гидродинамической конструкции стоит маховик в качестве рабочего колеса. Существует огромное количество разнообразных роторных конструкций генераторов тепла. Самой простой среди них является конструкция с диском.
На цилиндрическую поверхность диска ротора наноситься необходимое количество отверстий, которые должны иметь определенный диаметр и глубину. Их принято называть «ячейки Григгса». Стоит отметить, что размеры и количество просверленных отверстий будут изменяться в зависимости от калибра роторного диска и частоты вращения вала электромотора.
Корпус такого источника тепла чаще всего изготавливают в виде пустотелого цилиндра. По сути – это обычная труба с заваренными фланцами на концах. Зазор между внутренней частью корпуса и маховиком будет очень мал (примерно 1,5-2 мм).
Непосредственный подогрев воды будет происходить именно в данном зазоре. Нагревание жидкости получается за счет ее трения о поверхность ротора и корпуса одновременно, при этом диск маховика движется практически на предельных скоростях.
Кавитационные (образование пузырей) процессы, которые происходят в роторных ячейках, оказывают большое влияние на нагрев жидкости.
Роторный теплогенератор - это модернизированный центробежный насос, точнее его корпус, который будет служить в качестве статора
Как правило, диаметр диска в данном типе генераторов тепла составляет 300 мм, а скорость вращения гидроустройства 3200 оборотов в минуту. В зависимости от размеров ротора частота вращения будет различаться.
Анализируя конструкцию данной установки можно сделать вывод, что ее ресурс функционирования достаточно мал. Из-за постоянного нагрева и абразивного действия воды зазор постепенно расширяется.
Описание генератора
Существуют разные виды вихревых тепрогенераторов, в основном различают их по форме. Ранее использовались только трубчатые модели, сейчас активно применяют круглые, ассиметричные или овальные. Нужно отметить, что это небольшое устройство может обеспечить полностью автономное отопление, а при правильном подходе еще и горячее водоснабжение.
Вихревой и гидровихревой теплогенератор, представляет собой механическое устройство, которое отделяет сжатый газ их горячих и холодных потоков. Воздух, выходящий из «горячего» конца, может достигать температуры 200 ° С, а из холодного доходить до -50. Нужно отметить, что главным преимуществом такого генератора является то, что это электрическое устройство не имеет движущихся частей, все стационарно закреплено. Трубы чаще всего изготовлены из нержавеющей легированной стали, которая отлично противостоит высоким температурам и внешним разрушающим факторам (давлению, коррозии, ударным нагрузкам).
Сжатый газ вдувают по касательной в вихревую камеру, после чего он ускоряется до высокой скорости вращения. В связи с коническим соплом на конце выходной трубы, только «входящая» часть сжатого газа допускается для движения в данном направлении. Остальная часть вынуждено возвращается во внутренний вихрь, который является меньшего диаметра, чем наружный.
Где используются вихревые теплогенераторы энергии:
- В холодильных установках;
- Для обеспечения отопления жилых зданий;
- Для нагрева промышленных помещений;
Нужно учитывать, что вихревой газовый и гидравлический генератор имеет меньшую эффективность, чем традиционное оборудование для кондиционирования воздуха. Они широко используются для недорогого точечного охлаждения, когда доступен сжатый воздух из локальной сети обогрева.
Видео: изучение вихревых теплогенераторов
Обзор цен
Несмотря на относительную простоту, чаще проще купить вихревые кавитационные теплогенераторы, чем самостоятельно собрать самодельный прибор. Продажа генераторов нового поколения осуществляется во многих крупных городах России, Украины, Беларуси и Казахстана.
Рассмотрим прайс-лист из открытых источников (мини-приборы будут дешевле), сколько стоит генератор Мустафаева, Болотова и Потапова:
Наиболее низкая цена на теплогенератор вихревой энергии марки Акойл, Вита, Гравитон, Муст, Евроальянс, Юсмар, НТК, в Ижевске, к примеру, около 700 000 рублей. При покупке обязательно проверяйте паспорт прибора и сертификаты качества.
Назначение вихревого теплогенератора Потапова (ВТГ), сделанного своими руками, состоит в том, чтобы получить тепло только при помощи электродвигателя и насоса. В основном это устройство используют как экономичный нагреватель.
Схема устройства вихревой теплосистемы.
Проще всего делать вихревой теплогенератор из стандартных деталей. Для этого подойдет любой электродвигатель. Чем он будет мощней, тем больший объем воды нагреет до заданной температуры.
Утепление вихревого двигателя
Перед тем как запускать в работу устройство следует его утеплить. Делается это после сооружения кожуха. Конструкцию рекомендуется обмотать тепловой изоляцией. Как правило, в этих целях используется стойкий к высоким температурам материал. Слой утепления крепится к кожуху прибора проволокой. В качестве тепловой изоляции стоит использовать один из следующих материалов:
Готовый тепловой генератор.
- стекловата;
- минеральная вата;
- базальтовая вата.
Как видно из списка, подойдет практически любая волокнистая теплоизоляция. Вихревой индукционный нагреватель, отзывы о котором можно найти по всему рунету, должен утепляться качественно. В ином случае есть риск, что прибор будет отдавать больше теплоты в помещение, где он установлен. Полезно знать: «Утепление трубопроводов минеральной ватой».
Какими особенностями наделены древесные печи длительного горения читайте в этой статье.
В конце следует дать несколько советов. Первое – поверхность изделия рекомендуется окрасить. Это защитит его от коррозии. Второе – все внутренние элементы прибора желательно сделать потолще. Такой подход повысит их износостойкость и сопротивляемость агрессивной среде. Третье – стоит изготовить несколько запасных крышек. Они также должны иметь на плоскости отверстия требуемого диаметра в необходимых местах. Это необходимо, чтобы путем подбора добиться более высокого КПД агрегата.
Пути повышения производительности
Схема теплового насоса.
В насосе происходят потери тепла. Так что вихревой теплогенератор Потапова в таком варианте имеет существенный недостаток. Поэтому логично погруженный насос окружить водяной рубашкой, чтобы его тепло тоже шло на полезное нагревание.
Внешний корпус всего устройства сделайте чуть больше диаметра имеющегося в наличии насоса. Это может быть либо готовая труба, что желательно, либо сделанный из листового материала параллелепипед. Его размеры должны быть такими, чтобы внутрь входил насос, соединительная муфта и сам генератор. Толщина стенок должна выдерживать давление в системе.
Для того чтобы потери тепла снизились, сделайте вокруг корпуса устройства теплоизоляцию. Защитить ее можно кожухом, сделанным из жести. В качестве изолятора используйте любой теплоизоляционный материал, выдерживающий температуру кипения жидкости.
- Соберите компактное устройство, состоящее из погружного насоса, соединительного патрубка и теплогенератора, который вы собрали своими руками.
- Определитесь в его габаритах и подберите трубу такого диаметра, внутри которой все эти механизмы легко бы разместились.
- Сделайте крышки с одной и другой стороны.
- Обеспечьте жесткость крепления внутренних механизмов и возможность насосу качать через себя воду из полученного резервуара.
- Сделайте входное отверстие и закрепите на нем патрубок. Насос должен своим забором воды располагаться внутри как можно ближе к этому отверстию.
На противоположном конце трубы приварите фланец. С его помощью будет крепиться через резиновую прокладку крышка. Чтобы проще монтировать внутренности, сделайте несложный легкий каркас или скелет. Внутри него соберите устройство. Проверьте подгонку и герметичность всех узлов. Вставьте в корпус и закройте крышкой.
Подключите к потребителям и проверьте все на герметичность. Если протечек нет, включите насос. Открывая и закрывая кран, который находится на выходе из генератора, отрегулируйте температуру.
Вихревые индукционные обогреватели — принцип работы
Вихревые индукционные обогреватели работают на основе физического закона, что вихревые токи возникающие (индуцируемые) переменным магнитным полем нагревают окружающую среду.
В теории. Полый электромагнитный сердечник с индукционной катушкой защищены экранирующей оболочкой от воздействия окружающей среды. При подаче напряжения через клеммную коробку, создается переменное магнитное поле, индуцирующее вихревые токи в катушке сердечника, что приводит к нагреванию металлических систем теплообменной системы. Тепло поступает в систему циркуляции теплоносителя, нагревая его. Температура устанавливается с помощью терморегулятора, а термостат автоматически поддерживает заданную температуру.
На практике. Вихревые индукционные обогреватели это труба, обмотанная проводом, на который подается переменный ток. В трубу, чаще снизу, но можно и с боку, поступает холодный теплоноситель. Вихревые токи, которые создает переменный ток в проводах обмотанных вокруг трубы, нагревает трубу, а, следовательно, и нагревают воду.
Подведем итоги
Теперь вы знаете, что собой представляет популярный и востребованный источник альтернативной энергии. А значит, вам будет просто решить: подходит такое оборудование или нет. Также рекомендую к просмотру видео в этой статье.
Готовый тепловой генератор.
В зависимости от типа устройства изменяется и методика его изготовления. Стоит ознакомиться с каждым типом прибора, изучить особенности производства, прежде чем браться за работу. Простой способ изготовить вихревую трубу Ранке своими руками – использовать готовые элементы. Для этого понадобится любой двигатель. При этом прибор большей мощности способен подогреть больше теплоносителя, что увеличит продуктивность системы.
Для успешного сооружения следует найти готовые решения. Создать вихревой теплогенератор своими руками, чертежи и схемы которого будут в наличии, можно без особых сложностей. Для проведения работ по сооружению понадобится следующий инструментарий:
- болгарка;
- железные уголки;
- сварка;
- дрель и набор из нескольких сверл;
- фурнитура и набор ключей;
- грунтовка, красящее вещество и кисточки.
Стоит понимать, что роторные приборы издают достаточно сильный шум при работе. Но в сравнении с прочими устройствами они характеризуются большей производительностью. Чертежи и схемы для изготовления вихревого теплогенератора своими руками можно найти повсеместно. Стоит понимать, что работа будет выполнена успешно исключительно при полном соответствии технологии производства.
