Чертежи поворотных кронштейнов для жк телевизоров. Настенный кронштейн для телевизора – как изготовить своими руками. Фиксированный держатель из крепежной рейки

После приобретения нового телевизора у большого количества людей появляются проблемы с его компактным и комфортным для просмотра расположением. Поскольку зачастую в комнате, для которой была куплена эта бытовая техника, недостаточно пространства, актуальным становится крепление для телевизора на стену с использованием специализированных кронштейнов (держателей). Такие держатели дадут возможность надежно зафиксировать телевизионный приемник на стене, выгадав таким образом пространство в помещении. Какими бывают такие фиксаторы, как их сделать своими силами, рассмотрим в данной публикации.

Особенности и требования

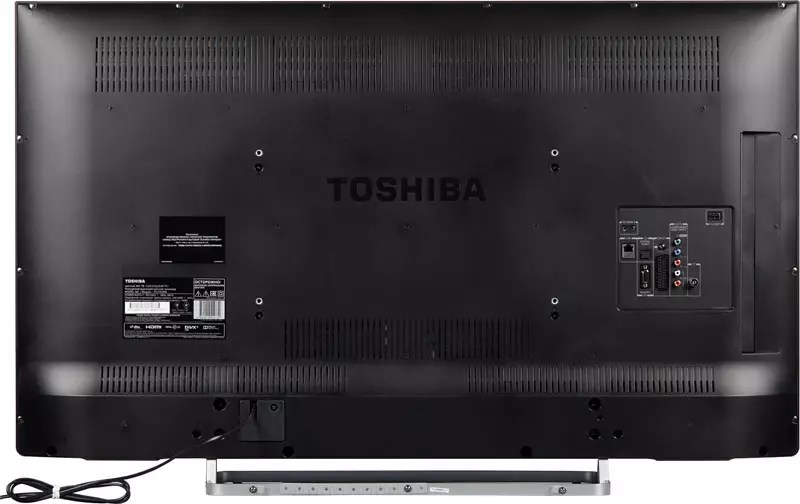

В основной массе производимой телевизионной техники практикуется крепление по стандартизированной системе VESA. На основе стандартных интервалов между отверстиями (в миллиметрах) выпускаются разнообразные инсталляционные модули. Как правило, это 4 крепежных точки, которые размещены на задней крышке. «Четверная» схема VESA реализуется в форме квадрата либо несколько вытянутого прямоугольника. В местах фиксации уже могут быть предусмотрены штатные болты крепления.

Если они там отсутствуют, то находятся в индивидуальной таре либо с остальными элементами.

Фиксировать телевизионный приемник, что в особенности актуально для дорогостоящих брендовых образцов, на нештатные крепежные изделия нельзя. В связи с этим головки болтов зачастую имеют конструкцию под специальный инструмент, а отверстия наполнены пластической массой. В подобных ситуациях монтирование телевизора на держатель промышленного производства должен выполнить имеющий сертификат специалист. Без его пометки в бланке гарантийного талона о выполненных мероприятиях обеспечение гарантийных обязательств аннулируется.

При монтировании на капитальные стены типовых держателей дюбели желательно подбирать стальные, в крайнем случае из пропилена. Для стен из шлакоблоков, пенобетона – исключительно полипропиленовые. Саморезы диаметром от 4-х миллиметров либо таким, как первое число размера экрана по диагонали (в дюймах). Погружение самореза в капитальную стену без слоя отделочного материала должно равняться:

  • для стенок из бетона – 10 мм + величина диагонали в сантиметрах;
  • для стенок из кирпича – 30 мм + величина диагонали;
  • для пенобетонных стен – 50 мм + величина диагонали.

Приведенные выше требования не имеют никакого отношения к стенам из гипсокартонных листов, так как они не имеют хорошей несущей способности. Когда гипсокартон прилегает вплотную к капитальной стене, то инсталляцию производят прямо на стенку. В этой ситуации под диаметр шляпки дюбеля в гипсокартоне рассверливаются отверстия надлежащего диаметра.

На дюбель выполняется надставка из металлического прутка, а шестигранный торцовый ключ посредством молотка помещает его на место.

Если гипсокартонные листы зафиксированы на остове, и слой облицовки меньше 12 миллиметров, то потребуется найти иное место либо инсталлировать телевизионный приемник на подставку. Единственно допустимым вариантом является наличие информации о местоположении опорной конструкции, которую можно задействовать для навешивания держателя.

Что понадобится?

До того как приняться за сборку и монтаж, требуется грамотно рассортировать все стоящие задачи по степени важности, затем подобрать соответствующий материал. В первую очередь это будет зависеть от ряда ключевых составляющих:

  1. сумма, на какую вы рассчитываете;
  2. надежность конструкции;
  3. масса телевизионного приемника;
  4. способ крепления;
  5. материал, из которого выполнены стены.

Важно: не следует выгадывать на применяемом материале и крепежных составляющих. От них будет находиться в зависимости срок эксплуатации техники.

Имеется достаточное количество способов по сборке держателя. Выбор напрямую зависит исключительно от вашего воображения. Если захотеть, можно спроектировать оригинальный дизайн, декорировав стиль комнаты даже этим незначительным элементом.

Основные варианты затребуют от вас инструментария и материалов, которые предпочтительнее припасти заблаговременно.

  1. Металлические уголки. Для этого можно применить обыкновенные согнутые под углом 90 градусов пластины.
  2. Ручка-держатель кронштейна. Ее можно изготовить подвижной для беспрепятственного изменения позиции. Она также должна быть реализована из крепкого металла, который в силах выдерживать нагрузку от телевизора.
  3. Деревянная плита из целостной доски либо панелей ЛДСП, ДВП, ДСП. Применяется для наиболее прочной фиксации корпуса телевизора к креплению.
  4. Специализированные фиксаторы к стене.
  5. Саморезы, болты, дюбели.
  6. Электродрель.
  7. Перфоратор.
  8. Сверла по древесине и железу.

Важно: при потребности можно применять вспомогательные материалы, предусмотренные под конкретный образец изделия. Мы даем только стандартный комплект.

Кроме того, необходимо произвести расчет размеров области месторасположения и предполагаемой конструкции. В варианте, когда будет подвижное крепление, следует также обдумать пространство для его беспрепятственного перемещения. Чтобы сборку сделать проще, рекомендуется для себя на бумаге построить чертеж с точными параметрами, чтобы затем ориентироваться по нему.

Этапы изготовления

Некоторые изготовители доверяют монтаж держателей для фиксации телевизионного приемника любым мастерам. В связи с этим у потребителя открывается свобода выбора способов. Высококачественные держатели стоят дорого, однако для людей, способных держать в руках инструмент, не составит труда изготовить их своими руками.

Технология создания уголков находится в зависимости от предпочтенной конструкции: будет это стационарный либо подвижный вариант.

Стационарной конструкции

Крепление из древесины

Для того чтобы сделать крепления из древесины, потребуется несколько деталей.

  • Деревянные рейки (не меньше 2-х штук). Они должны быть выполнены из твердых древесных пород. Длина деревянных реек – примерно на 10-15 сантиметров больше размера задней крышки корпуса телевизионного приемника. Чтобы сообщить наклон, верхняя рейка изготавливается немного толще нижней.
  • Саморезы с кольцами (по древесине).
  • Крюки и пропиленовые дюбели.

Крепление сооружается посредством выполнения ряда шагов.

  • В верхние кромки каждой из деревянных реек вворачивается 2 самореза, на которых зафиксированы кольца.
  • После этого эти рейки монтируются на задней крышке телевизионного приемника . Для этого на его корпусе имеются специализированные отверстия для монтажа. К верхней части телевизора монтируется рейка из дерева с утолщенной стороной. Вторая монтируется к нижней части приемника.
  • Вслед за этим измеряются интервалы между кольцами по горизонтали и вертикали , а на стенке помечаются точки монтажа крюков.
  • В отмеченных точках в стене сверлятся отверстия и закладываются дюбели с крючками. После их инсталляции телевизионный приемник подвешивается посредством колец, расположенных на рейках.

Металлический кронштейн

Для создания металлического держателя необходимы такие материалы:

  • уголки из алюминия (4 штуки);
  • одна спица от колеса велосипеда диаметром 2 миллиметра;
  • крепеж (дюбели, саморезы, болты).

Размер уголков, виды и размеры метизов определяют, отталкиваясь от характеристик телевизора.

Два уголка, как и в вышеописанном варианте, фиксируются к обратной стороне телевизионного приемника, 2 других – к стенке посредством дюбелей. На уголках высверливаются отверстия под дюбели и дополнительно в их верхней области – под спицу.

После этого уголки, зафиксированные на телевизоре, соединяются с располагающимися на стене таким образом, чтобы первые заходили в полость вторых.

Для того чтобы телевизионный приемник держался вертикально, в расположенные вверху отверстия уголков вставляется спица. Для тяжелых образцов ее можно заменить стальной.

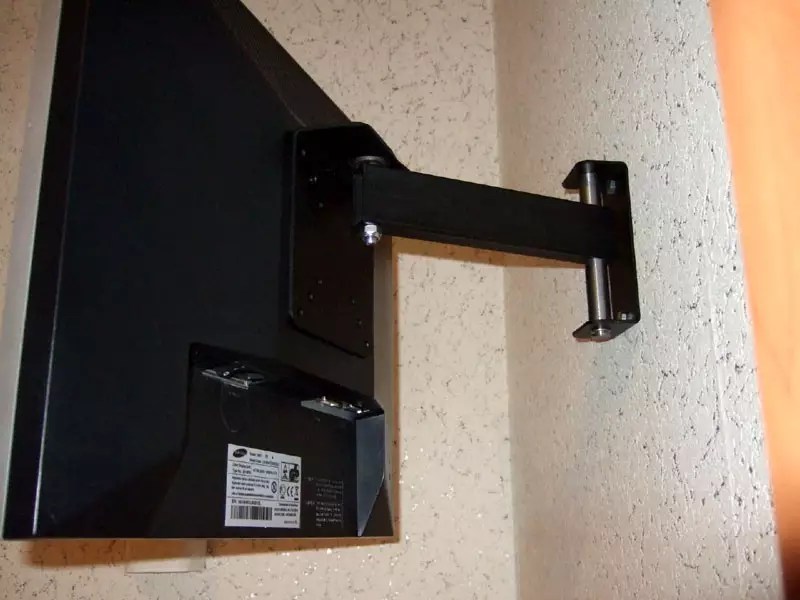

Поворотного кронштейна

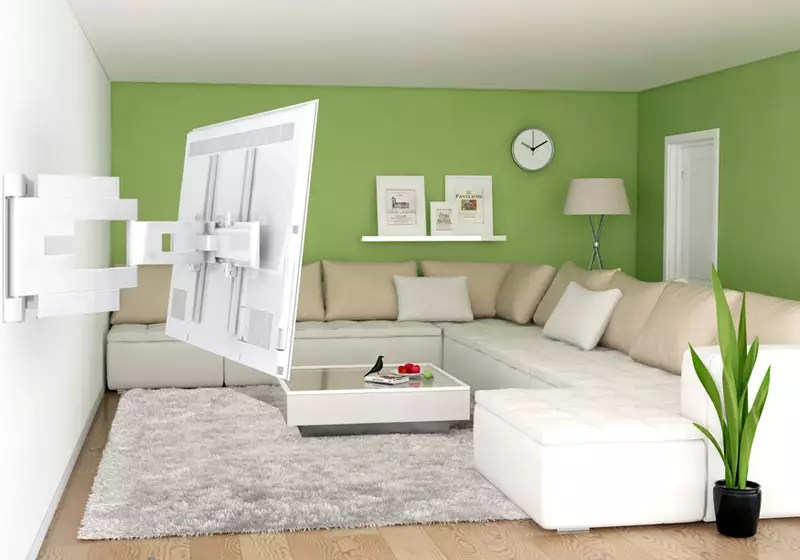

Подвижные держатели предоставляют широкую свободу действий: поворот телеприемника в необходимую сторону, приближение его. Отдельные разновидности конструкций корректируют наклон телевизионного приемника по вертикали, что может быть нужно, когда телеприемник подвешен высоко. Вследствие этого подвижный держатель для телевизора на стенку делает возможным комфортный просмотр из какой угодно области помещения.

Создать полнофункциональный подвижный держатель в домашней обстановке, по существу, нет возможности, но сделать его имитацию реально. Вам необходимо приготовить следующие материалы и инструментарий:

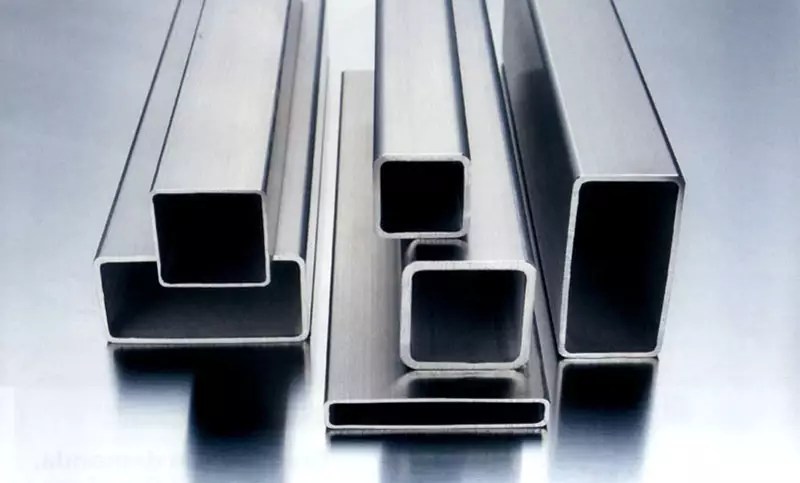

  • квадратная железная трубка (квадратный профиль) сечением 20×20 миллиметров;
  • 25-миллиметровые уголки по 4 штуки;
  • 2 железные квадратные плиты 200×200 миллиметров;
  • болты;
  • шайбы и гайки;
  • дюбели;
  • ножовка с полотном по металлу;
  • электродрель;
  • комплект сверл по металлу;
  • кисточка либо пульверизатор;
  • краска черного цвета для окраски металлических конструкций.

Рассмотрим последовательность проведения работ.

  1. Возьмите железную плиту и проделайте в углах 4 отверстия под дюбели.
  2. На другой плите проделайте отверстия, совпадающие с отверстиями, находящемся на задней крышке телевизионного приемника.
  3. Разрежьте квадратный профиль на 3 части. Первая – для настенной фиксации держателя, 2-я – для соединения элементов и 3-я – для фиксации телеприемника. Размеры кусков зависят от предпочтенного вами дизайна держателя.
  4. Окрасьте все созданные элементы краской.
  5. После просыхания краски в середине плит-креплений привертите болтами по 2 уголка. Дистанция между уголками должна давать возможность квадратному профилю беспрепятственно двигаться. Имейте в виду, что на настенной плите-креплении уголки должны размещаться в горизонтальном положении, а на держателе для телевизионного приемника – в вертикальной позиции.
  6. Зафиксируйте куски квадратного профиля между уголками посредством болтов, сначала просверлив в них отверстия электродрелью, размещая между трубкой и уголками шайбочки.
  7. Центральный кусок трубки расположите внизу между труб креплений и свяжите их длинными болтами.
  8. Зафиксируйте плиты со стянутыми квадратным профилем к стенке посредством дюбелей и болтов, потом присоедините держатель к телеприемнику.
  9. Отрегулируйте угол наклона, и закрутите гайки.

Подобным способом мы можем изготовить держатель какого угодно вида самостоятельно. В то же время не нужно специфических знаний, а денежные вложения минимальны.

Проявив воображение, можно модернизировать приспособление, сделав его более примечательным, неординарным. Выкрасить в цвет, оптимально гармонирующий с внутренним убранством помещения. По завершении мероприятия можно смотреть любимые телепрограммы и фильмы с удобством.

В первую очередь удостоверимся, что изготовитель согласен, чтобы его продукция висела на стене. Для этого необходимо лишь пролистать руководство по использованию. Имеются такие модификации плазменных аппаратов, для которых противопоказана работа в подвешенном положении, а имеются и прямые ограничения по массе. Кроме всего прочего, имеет важное значение само место и условия, в которых станет функционировать плазма.

Подбирая местоположение телевизора, принимайте в расчет, что аппаратура должна проветриваться.

При другом развитии событий увеличивается возможность преждевременной поломки аппаратных устройств.

Зачастую плоские телеприемники устанавливают чересчур плотно к плоскости либо вмонтируют в стеновые ниши. Делать это допускается, но очень аккуратно. Все объясняется тем, что для нормального функционирования LCD либо плазменного устройства требуется свободное пространство и воздух для вентиляции. Иначе он попросту станет перегреваться, что грозит скорой поломкой аппарата.

Если для вас данный фактор имеет важное значение, то изготовьте нишу, которая будет значительнее по габаритам, чем телевизионный приемник. В таком случае в глубине ниши воздух будет циркулировать, остужая аппаратные блоки техники. Смотрите за тем, чтобы телевизор не перегревался, так как это особенно часто встречаемый фактор выхода из строя.

Изготовители плоской телевизионной техники единогласно говорят о некоторых ограничениях.

  1. Телевизионный приемник нельзя подвешивать в замкнутом пространстве. Требуется обеспечить ему циркуляцию воздушных масс и охлаждение в соответствии с паспортными данными.
  2. Когда масса его свыше 25 килограммов, то вешать его самостоятельно очень не рекомендуется.
  3. Специалист не должен сомневается в собственных силах, другими словами – безупречно владеть электродрелью и умением высверливания бетона.
  4. Кабельные соединения фиксируются исключительно после того, как телевизор будет поставлен на опору.
  5. Если она подвижная, то необходимо удостовериться в том, что кабели не будут иметь рискованного натяжения , а подсоединены будут свободно без угрозы короткого замыкания.

Но по большому счету и так ясно, что фиксировать требуется надежно, и крепление должно выдерживать более приличную нагрузку, чем то техническое оснащение, которое мы намереваемся устанавливать.

  • Запрещается помещать телеприемник на стенку, в которой проходят линии коммуникаций. Вначале установите, где конкретно скрыта проводка, чтобы не привести в негодность электрокабель в процессе инсталляции техники. С этой целью практикуется специализированный инструментарий: металлодетекторы, индикаторы и извещатели.
  • Угол стенки – далеко не всегда является наиболее соответствующим местом для устройства телевизора. Очень тесное пространство увеличивает риск механического повреждения сложной техники. Равным образом запрещается производить установку между полок.
  • Инсталлируйте технику на крепкую стенку, которая не разлагается и не рассыпается. Иначе вкрученный саморез способен вывалиться спустя недолгий отрезок времени.
  • Телеприемник должен располагаться в предельной близости к электророзетке. В таком случае вы имеете возможность без особых проблем скрыть провода.

До или после покупки телевизора, перед счастливыми обладателями нового устройства встают вполне закономерные вопросы: «Куда и с помощью чего закрепить новоприобретенный телевизор?». В этой статье рассмотрены следующие вопросы: как выбрать кронштейн для телевизора и как сделать кронштейн для телевизора своими руками .

Первое, что приходит в голову, найти готовый кронштейн для телевизора в магазине, что без сомнения является идеальным решением. Но в чем отличия этой продукции, и как выбрать кронштейн для телевизора правильно, для многих загадка.

Как выбрать кронштейн для телевизора

Цена на эти крепления начинается с 7 $ и может превышать 150 $, поэтому имеет смысл разобраться, от чего она зависит, и на чем остановить свой выбор.

Регулировка

Дорогие кронштейны имеют больше возможностей для регулировки наклона и поворота прикрепленного телевизора. Чем больше углы наклона и поворота, тем выше стоимость изделия. В самых дешевых моделях регулировка отсутствует, они статичны.

Диагональ экрана

Максимальная и минимальная диагональ экрана телевизора, на которую рассчитан кронштейн. Опять же, чем она больше – тем выше цена.

Расстояние от стены

На стоимость кронштейна сильно влияет то, насколько далеко он выносится от стены. Минимальное расстояние выноса кронштейна от стены может составлять 10-13 мм, и обойдутся такие кронштейны дешево. А вот чтобы приобрести кронштейн с выносом 400-550 мм, придется потратить сумму в 60-100 $.

В продаже бывают кронштейны для потолка, стен и столов. Место крепления подбирается индивидуально, в зависимости от предпочтений. Так как кронштейны с креплением к стене более распространены, найти подходящую модель по приемлемой цене в этой категории будет проще.

Максимальная нагрузка

Максимальная нагрузка на кронштейн напрямую зависит от веса телевизора. Чем больше может выдержать кронштейн, тем он надежнее и дороже.

А теперь, перейдем непосредственно к созданию кронштейна своими руками. Раз вы дошли до этого раздела, значит, вами уже изучен весь магазинный ассортимент готовых кронштейнов, и вас в них что-то не устроило (впрочем, как и меня).

Вот фотография того, что получилось в итоге, чтобы было ясно, о чем пойдет речь.

Стояла задача повесить телевизор строго напротив кровати, при этом штора не должна была быть как-то затронута. А это значит, что простой вариант крепления кронштейна к стене под прямым углом отпал сразу.

Посмотрев готовые решения, более или менее подходящие варианты нашлись только от 80 $, так как нужен был кронштейн с выносом 545 мм, и значительным углом поворота, в общем, не по карману. Угол поворота был необходим, а вот регулировка наклонов была не нужна, и это уже упростило задачу, ведь сделать кронштейн для телевизора с наклонами своими руками – это что-то нереальное.

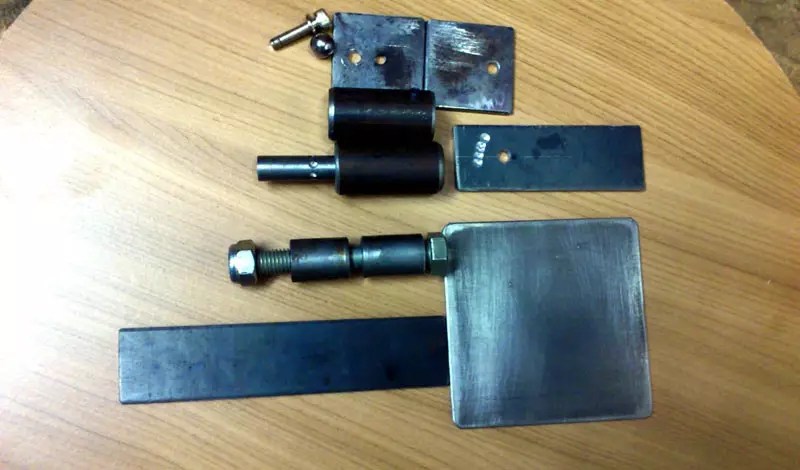

В качестве основания было решено использовать длинную петлю для ворот. Такая петля выдерживает нагрузку в 50 кг, что сверхнадежно для кронштейна.

Саму петлю закрепили на двух анкерных болтах, а больше тут и не нужно, теперь петлю можно вырвать только со стеной.

Дальше был вырезан кусок доски, который и служит соединителем кронштейна с телевизором. Доска с кронштейном соединяется болтами с усеченным конусом, сделано это для того, чтобы головки болтов были в одной плоскости с доской, и в телевизор ничего не упиралось.

Потом пошла укладка проводов в кабель-канал, который был закреплен на клей.

Также установили отдельную розетку для телевизора.

На этом монтаж кронштейна был завершен, и оставалось лишь закрепить на нем телевизор.

Затраты на создание кронштейна

Петля для ворот — основная и единственная трата, обошлась она в 140 рублей. Кусок доски и болты даже считать не имеет смысла, так как это копейки. В общем затраты на сам кронштейн не превысили 200 рублей. Создание кронштейна для нищебродов успешно завершено. Если решите воспользоваться идеями из данной статьи, оставьте к ней комментарий, удачи!

Отправим материал вам на e-mail

Надёжное крепление для телевизора на стену позволит зафиксировать ТВ-панель и обеспечит правильное положение. Таким образом, плазму можно безопасно использовать, не опасаясь случайно задеть и разбить. Плоский телевизор, установленный на стене, прекрасно вписывается в любой интерьер, а также визуально увеличивает пространство. Рассмотрим в данном обзоре, какие существуют типы креплений, способы их самостоятельного монтажа, а также советы по выбору и покупке наиболее популярных моделей.

Подвижная конструкция крепления для телевизора

Прежде чем выбрать крепёж на стену для телевизора, необходимо разобраться с существующими видами, а также преимуществами и недостатками этих устройств. ТВ-панель можно установить на любой горизонтальной поверхности, но при этом нет никаких гарантий, что она не будет случайно задета.

Чтобы обеспечить комфортный просмотр телевизора и его безопасное использование, применяют , которые позволяют установить ЖК-панель практически на любой вертикальной поверхности. К тому же экран не занимает много места и визуально увеличивает пространство помещения.

Если используется крепление с поворотным устройством, плоскую панель можно установить под любым углом. Это обеспечит комфортный просмотр ТВ на протяжении длительного времени.

Таблица 1. Недостатки использования креплений на стену для телевизора

Изображение недостатка Описание проблемы
Крепление для плоской ТВ-панели требует наличия розеток для подключения. Их отсутствие влечёт за собой дополнительные затраты на проведение монтажных работ
Крепёжный элемент не может спрятать висящие кабели. По этой причине рекомендуется купить специальные короба
Возле ЖК-панели желательно повесить полки, которые позволят расположить пульт управления, диски и различное оборудование

Крепим телевизор на стену: как правильно повесить панель

Как выбрать правильное место подвеса

Перед тем как повесить телевизор на стену с кронштейном, следует подобрать для этого подходящее место. Также необходимо установить экран на определённой высоте, чтобы обеспечить комфортный просмотр.


При установке плоского экрана в спальне следует помнить, что в этом помещении просмотр телеэкрана в основном осуществляется лёжа. По этой причине нужно позаботиться о том, чтобы настенный кронштейн для телевизора был с регулируемым углом наклона.

Установка крепления на кухне выполняется в основном на большой высоте, практически под самым потолком. Что касается расстояния от зрителя до телеэкрана, необходимо соблюдать дистанцию, равную 3-4 диагоналям плоского экрана.

Статья по теме:

Подбор оптимальной высоты установки телевизора

Поскольку просмотр изображения осуществляется в положении сидя, экран следует устанавливать на таком расстоянии от пола, чтобы его центральная линия совпадала с уровнем глаз человека. Оптимальная величина для этого – 1200 мм.


Основные виды креплений для телевизора

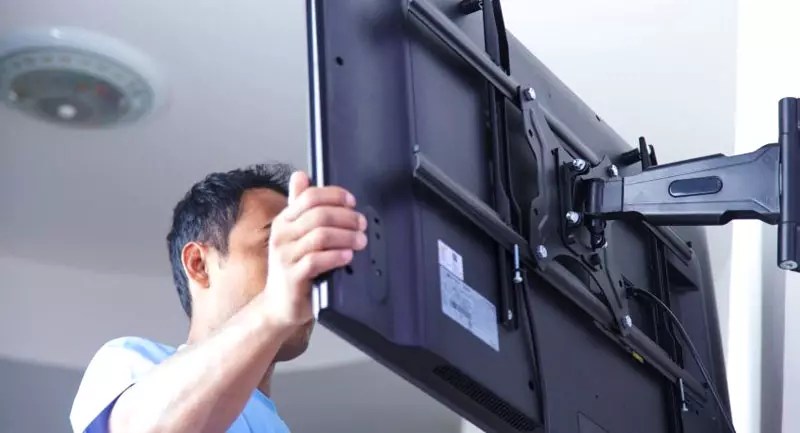

Кронштейн для телевизора на стену поворотный выдвижной

Поворотно-выдвижной настенный крепёж для телевизора является наиболее удобным в использовании. Он обеспечивает максимальное количество степеней свободы для плоского экрана.

Благодаря такому креплению ТВ-панель можно фиксировать в любом положении. К тому же сам телевизор можно:

  • отодвинуть вплотную к стене;
  • установить перпендикулярно к стене;
  • отрегулировать и зафиксировать панель под любым углом.

Точка зрения эксперта

Игорь Светлаков

Продавец-консультант розничной сети "Эльдорадо"

Задать вопрос

«Выдвижные модели поворотных кронштейнов можно установить вдоль стены, расположенной на солнечной стороне. Это позволит избежать попадания бликов на экран, если развернуть его в противоположную сторону.»

Наклонно-поворотный тип кронштейна для телевизора

Данный тип крепления позволяет регулировать угол наклона панели и изменять её положение. В каком бы помещении ни находилась панель, кронштейн для ТВ наклонно-поворотный даст возможность отрегулировать плоскость изображения по вертикали либо горизонтали для комфортного просмотра.

Таблица 2. Преимущества и недостатки поворотно-наклонных кронштейнов

Угловой кронштейн на стену для телевизора

Угловые кронштейны позволяют установить панели телевизоров в углах комнат и любых типах помещений. Их конструкция во многом напоминает поворотно-выдвижные устройства.

Телевизор можно установить на одной стене, а при помощи этого устройства смотреть на экран из различных положений в помещении. Подобные модели позволяют убрать панель и заниматься своими делами, не опасаясь задеть устройство. Особенно это удобно в условиях ограниченного пространства.

Как выбрать кронштейн для телевизора самостоятельно – основные правила

Если предстоит установка телевизора на стену, необходимо знать критерии выбора кронштейнов. Для этого нужно определить:

Ответив на эти вопросы, каждый человек может легко определиться с выбором крепёжного устройства. Самые простые из них – неподвижные модули. Такие крепления прочно фиксируются на несущей основе, после чего в посадочные места на корпусе монтируется сама ТВ-панель.

Совет! Правильно выбрать крепление для плоского телевизора позволят монтажные отверстия, которые расположены на задней стенке устройства. Их необходимо посчитать, а также провести замеры между центрами. На основании полученных данных легко можно найти оптимальный вариант.

Существует так называемый стандарт VESA, предназначенный для определения крепёжных систем ТВ-панелей. По нему расстояния между отверстиями на поверхности кронштейна составляют 75, 100, 200, 300, а также 400 мм.

Как повесить на стену телевизор без кронштейна – основные способы

Если на стену требуется повесить телеэкран без кронштейна, это можно сделать самостоятельно без особых усилий. В новых моделях с большой диагональю в корпус устройства вмонтированы специальные приспособления, которые позволяют без специальных креплений выполнить установку.

Для монтажа следует провести замеры между «ушками» для подвески панели, сделать разметку на стене, закрепить винты и повесить на них ЖК-панель. К минусам данного способа следует отнести жёсткость фиксации устройства. Экран будет установлен неподвижно без возможности изменения угла наклона.

Как своими руками можно сделать кронштейн для телевизора на стену − проверенные варианты

Из крепёжной рейки

Таблица 3. Этапы изготовления кронштейна из крепёжной рейки

Изображение Описание этапа изготовления крепежа
Вначале необходимо сделать разметку на крепёжной рейке. Нужно отрезать по 2 куска, которые по длине будут соответствовать высоте между технологическими отверстиями на задней панели телевизора. Обратите внимание, что 2 отрезка монтируются к панели телевизора и 2 − на стену
Равные по длине заготовки следует кернить, чтобы облегчить процесс сверления технологических отверстий
Сверление отверстий для крепежа
Изготовление посадочного места на рейке для установки крепёжных болтов

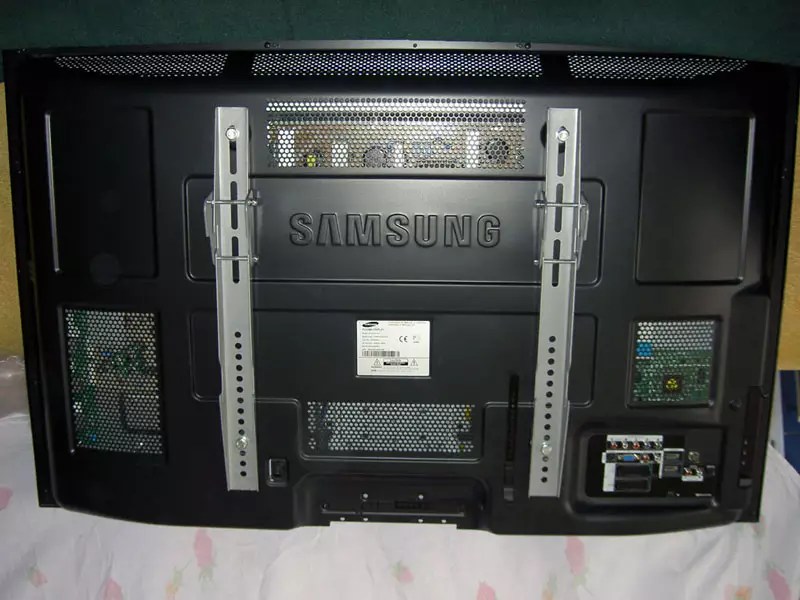

Фиксация реек к панели телевизора
Крепление реек к стене
Проверка горизонтальной плоскости при помощи уровня
Навешивание панели к крепёжному элементу. Работу нужно производить с помощником, чтобы не повредить телевизор
Задняя панель надёжно фиксируется неподвижным кронштейном
Плазменный телевизор на стене

Из деревянной планки

Данный способ подойдёт для фиксации небольших плоских телевизоров с малым весом. Чтобы изготовить своими руками крепление на стену для телевизора, потребуются следующие материалы и инструменты:

  • рейка деревянная толщиной 50−70 мм;
  • крюки стальные – 4 шт.;
  • саморезы с кольцеобразной головкой – 4 шт.;
  • болты для фиксации рейки – 4 шт.;
  • дрель электрическая.

Рейку необходимо разрезать ножовкой на 2 равные части. По длине они должны совпадать с габаритами панели. В торцевой части заготовок нужно вкрутить шурупы, у которых кольцеобразная головка.

В планке нужно просверлить отверстия и закрепить их на панели. На стене следует сделать отметки, которые будут совпадать с кольцами вкрученных шурупов. После этого в стене по ним необходимо сделать отверстия и закрутить подвесные крюки. Затем кольца вставляются в крюки, и устанавливается ЖК-панель.

По какой цене можно выгодно купить крепление для телевизора на стену

Крепёжные системы для установки плоских телевизоров можно выгодно купить в интернет-магазинах по оптимальным ценам. Если требуется настенное крепление выдвижного типа, стоит рассмотреть модель Brateck LPA52-446 .

Устройство выдерживает нагрузку до 40 кг и позволяет фиксировать телевизоры с большой диагональю – 32−55 дюймов. Его корпус изготовлен из прочного металла и имеет стильный дизайн. Благодаря этому механизму экран может поворачиваться вокруг своей оси на 120°. Есть возможность изменения угла наклона. Цена на модель составляет 1600 рублей.

кронштейн Brateck LPA52-446

При необходимости купить поворотное крепление для телевизора, стоит обратить внимание на модель KSL WM227T . Она представляет собой универсальное крепёжное устройство для плоских экранов. По системе VESA можно монтировать модели с размерами креплений: 75×75 и 200×200 мм. Конструкция предназначена для установки плоских экранов с диагональю19−43 дюйма. Максимальная нагрузка составляет 25 кг. Стоимость модели равна 1120 рублей.

поворотный кронштейн KSL WM227T

Владельцам LCD и LED телевизоров можно порекомендовать универсальную крепёжную конструкцию модели KL21 G-22T Brateck

Громоздкой конструкции требовалось много места. Вес телевизоров также был значительным. Сегодня современные телевизионные панели крепят непосредственно на стену. Экономия пространства и защита техники от повреждений − это то, о чём в первую очередь говорят в рекламе производители многочисленных крепежей. Поговорим о том, как выбрать и установить крепление для телевизора на стену.

Современный телевизор можно разместить в любой точке комнаты, используя специальные крепежи. Они продаются в любом магазине бытовой техники, имеют различный вид, могут значительно отличаться друг от друга по стоимости.

Различают четыре основных типа креплений:

  • фиксированные исключают повороты и наклон техники, стоимость таких моделей невелика;
  • наклонные считаются компактными моделями, допускают угол вертикального наклона в 20°;
  • наклонно-поворотные механизмы позволят отрегулировать наклон телевизора таким образом, чтобы изображение выглядело красочно из любой точки комнаты при максимальном угле поворота и наклона в 180°;
  • потолочные предусматривают регулировку поворотов и наклонов на 360°, они идеально подходят для домов с высокими потолками.

Настенный кронштейн для телевизора подбирается после покупки ЖК-панели в зависимости от того, какие цели преследует владелец или . Поговорим о наиболее распространённых моделях.

Кронштейн для телевизора на стену: поворотный выдвижной

Модели современных кронштейнов позволяют не только поворачивать экран, но и выдвигать его вперёд. Поворотно-выдвижной тип крепления позволяет увеличивать расстояние от стены, если в будущем планируется передвигать в комнате и кресла.


Важно! В продаже сегодня встречаются крепления, способные самостоятельно изменять положение телевизора при помощи пульта управления, и их стоимость будет значительно выше, чем у простых моделей.

Кронштейн для телевизора на стену: угловой

Размещение телевизионной панели в углу встречается часто. Такой приём позволяет значительно сэкономить место в . Кронштейн углового типа − настоящая находка. По сути, это поворотный держатель для техники, который можно разместить в углу комнаты, и поворачивать экран на усмотрение владельцев.

Использовать держатель данного типа можно и при размещении телевизора посередине стены. Он считается универсальным.

Кронштейн для телевизора на стену: наклонно-поворотный

Модели таких креплений считаются наиболее удобными. Возможность повернуть плоский экран простым движением руки, как в горизонтальном, так и в вертикальном направлении, оценит даже самый требовательный пользователь.


Нужно отметить, что цена такого кронштейна будет выше, чем у других моделей. Если же ЖК-панель выполняет функции медиацентра и используется часто, остановите выбор на этом типе механизма.

Как выбрать кронштейн для телевизора на стену

После приобретения ТВ-панели человек задумывается о том, куда её удобнее установить. В этот момент преследуется несколько целей:

  • экономия пространства;
  • защита техники от детей и механических повреждений;
  • создание гармонии в .

Если предпочтение отдаётся размещению телевизора на стене, потребуется правильно подобрать крепёж на стену и выполнить монтаж. Выбор должен осуществляться согласно определённым правилам. Наиболее важный параметр, на который следует обращать внимание в первую очередь, − максимальная нагрузка. Сравните её с весом телевизора. Если крепёж выдерживает нагрузку до 15 кг, не стоит покупать его для панели с весом, примерно равным этому показателю. Несмотря на то, что все производители следят за качеством выпускаемой продукции, стоит обезопасить себя. Выбирайте среднее значение, что будет оптимальным решением.

Следующий параметр − соответствие диагонали типу кронштейна. Каждая модель предназначена для телевизоров определённого размера. В характеристике будет указана рекомендуемая диагональ TV в дюймах или сантиметрах. Возможность регулировки − параметр для тех, кому необходима возможность изменять положение экрана.

Дополнительные параметры: короб, позволяющий , для установки тюнера или колонок. Большое значение имеет цвет кронштейна. Модель стараются подобрать в цвет корпуса телевизора. Это смотрится гармонично, хотя и не является определяющим фактором при выборе модели кронштейна. Стандартно встречаются варианты белого, чёрного, серого цвета и комбинированные варианты.

Продукция большинства производителей имеет отметку «VESA». Увидев такую надпись, помните, что конструкция создана из универсальных , которые изготовлены в соответствии с утверждённым стандартом. И крепёж на стену для телевизора, и сама техника должны иметь один и тот же стандарт, в противном случае соединить их не получится.

Основные стандарты VESA собраны в таблице.

Наименование стандарта Максимально допустимый вес, в кг Рекомендуемая диагональ, в дюймах
MIS-F болты M8 113,6 31−90
MIS-F болты M6 50 31−90
MIS-E 22,7 23−30,9
MIS-D 8−14 12−22,9
MIS-C 4,5 8−11,9
MIS-B 2 4−7,9

Важно! Допускается применение кронштейна для меньшей диагонали, но не для тех, что больше указанного размера.

Более подробная информация о том, как выбрать настенный крепёж для телевизора, в видеоинструкции:

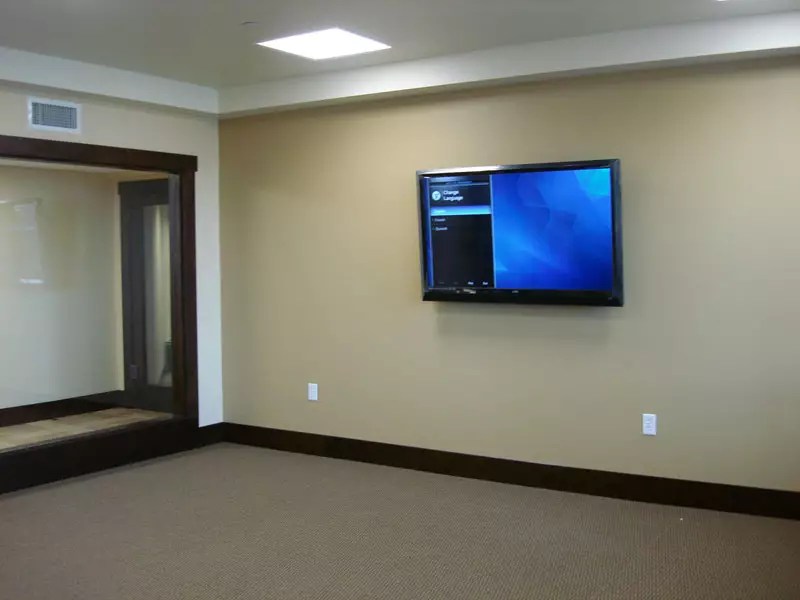

Как правильно повесить телевизор на стену

Монтаж телевизора − ответственный процесс. Важно, чтобы место установки было выбрано правильно, не менее значим и сам процесс монтажа. Если работа проделана с нарушениями, это может сказаться на функциональности крепёжного элемента и привести к поломке дорогой техники в результате падения с высоты. Тем, кто не уверен в собственных силах, советуем обратиться за помощью к профессионалам, что повлечёт за собой дополнительные расходы.


Прежде чем приступить к установке, требуется внимательно изучить инструкцию, приложенную к каждому крепёжному механизму. Теперь можно выбрать место для размещения телевизора. Этот момент наиболее важен.

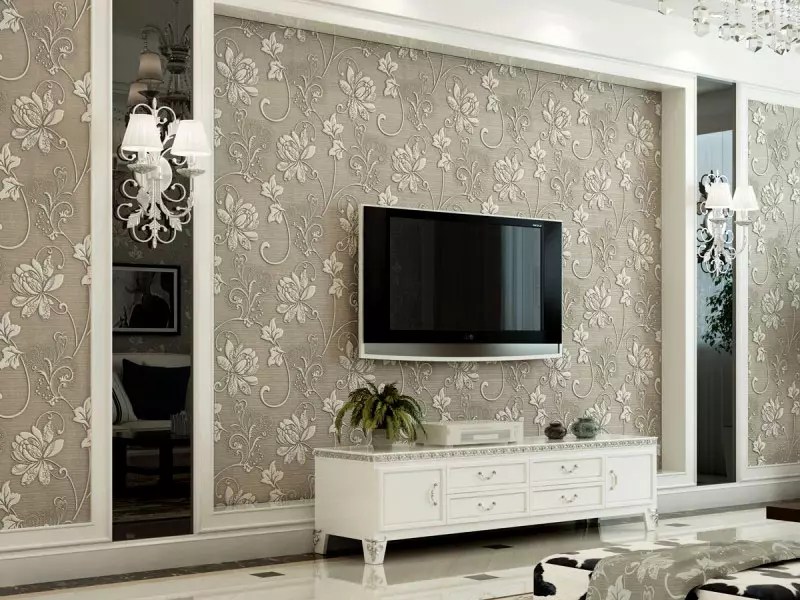

Выбор места

Чтобы техника размещалась гармонично в комнате и не нарушала гармонию, следует её правильно разместить. Для этого придерживаются простых правил:

  • длина диагонали экрана должна соответствовать размерам комнаты, ведь неуместно размещать большую ТВ-панель ;
  • если в комнате есть пустующая стена, уместно повесить экран посередине, он будет служить своеобразным декором;
  • ЖК-панели размещают вдали от (в том числе и ), а также от попадания прямых солнечных лучей;
  • располагаются вблизи места крепления, иначе торчащие провода испортят внешний вид помещения;
  • телевизор должно быть удобно смотреть из-за или .

Значение имеет и наличие полок для сопутствующих устройств. Все элементы должны располагаться гармонично.

Высота установки телевизора

Неправильно определённая высота установки станет причиной головных болей, покраснения в глазах и даже резкого ухудшения зрения. Стандартная высота размещения устройства − это 70−100 см от нижнего края до пола.


При размещении устройства на кухне следует придерживаться тех же правил. Можно произвести монтаж крепления почти под потолком. Это уместно, если комната длинная, и стол размещается в противоположном углу.


Монтаж телевизора: пошаговая инструкция

Не все знают, как повесить телевизор на стену с кронштейном. Установка техники производится в следующем порядке:

  1. Выбирается место для настенного крепежа в виде пластинки, ставятся соответствующие отметки простым карандашом (можно начертить линию, которая будет соответствовать нижнему краю крепления).
  2. Приложив деталь к стене, обозначьте карандашом места для высверливания отверстий.
  3. Процесс сверления займёт 2−3 минуты, для чего понадобится перфоратор или дрель, после чего забиваются дюбели или (учитывайте диаметр анкерных болтов или дюбелей при сверлении).
  4. При помощи болтов пластина и кронштейн надёжно крепятся к стене.
  5. Для того чтобы повесить телевизор, понадобится дополнительная помощь.

Важно! Чтобы телевизор висел ровно, используйте строительный уровень при начертании первой условной линии нижнего края крепёжной пластины. Не стоит забывать и о том, что в местах сверления может оказаться скрытая проводка.


Нередко в комплекте с механизмом производитель вкладывает шаблон, при помощи которого производится разметка для высверливания отверстий в стене. В данном случае установка телевизора на стену заметно упрощается. Не подключайте технику до того момента, пока она не будет надёжно закреплена.

Купить крепление на стену для телевизора или изготовить его самостоятельно

Сама конструкция кронштейна проста, особенно если речь идёт о фиксированном типе. Если говорить честно, мы крайне редко меняем положение экрана, выдвигаем его, поэтому при наличии инструментов вполне по силам каждому изготовить крепление для телевизора на стену своими руками. Некоторые умельцы способны создать наклонно-поворотный кронштейн для ТВ. Расскажем, как сделать фиксированный простой тип держателя, а также поворотный механизм.

Изготовление кронштейна для телевизора на стену своими руками

Минимальная цена крепежа фиксированного типа в магазине составит 700 рублей. Чтобы избежать трат, попробуем самостоятельно изготовить простейший механизм.


Собственноручно изготовленное поворотное крепление для телевизора станет бесценным для мастера. Начнём с инструкции о том, как сделать его. Работу начинают с изготовления пластины, к которой в будущем будет прикреплён монитор. Её можно вырезать из металла толщиной 3−5 мм в зависимости от веса аппаратуры. Чем длиннее диагональ экрана, тем выше площадь пластины-держателя. Ориентироваться легко по отверстиям на задней крышке ТВ. В пластине они также проделываются.


К пластине приваривается одно или два ушка, которые соединят пластину с куском металлической трубы прямоугольного сечения. Длина трубы определяется самостоятельно, в зависимости от того, на какое расстояние требуется отодвигать монитор от стены. В трубе проделывается отверстие, после чего она соединяется с пластиной через ушки при помощи болта.


Поворотный механизм проще всего сделать из двух шарниров. Один из них наглухо приваривается к трубе, а другой − к настенной пластине-держателю, в которой предварительно высверливаются отверстия для крепления к стене. Как только работа закончена, можно осуществлять монтаж.


Финальный этап − грунтовка механизма и покраска. Серый и чёрный цвет краски скроют все изъяны. Поворотное крепление для телевизора готово. Его можно смело представлять друзьям. При наличии иных деталей, уголков, труб каждому по силам изготовить схожий крепёж на стену для телевизора.


Что касается механизма фиксированного типа, его изготовить ещё проще. Для этого понадобится совместить две пластины для крепления на стену и телевизионную при помощи сварки, болтов или другого элемента. Иногда уместно соорудить держатель из деревянного .


Простейший способ, как изготовить фиксированный кронштейн, представлен в видеоуроке:

Обращаем внимание на то, что самостоятельно можно изготовить крепёжный механизм даже для телевизора с большим экраном. Важно, чтобы сама конструкция смогла выдержать вес техники. Если на заводе тестируют продукцию, рассчитывают её фактические возможности путём сложных вычислений, то дома это сделать не удастся.


Не многие знают, что повесить экран на стену можно и без применения кронштейна.

Как повесить телевизор на стену без кронштейна

Перед началом работ нужно будет уточнить ряд деталей:

  • можно ли подвесить без кронштейна именно эту ТВ-модель;
  • каков вес техники;
  • выбрать место для установки.

Нельзя подвесить телевизоры:

  • с разъёмами, расположенными на задней стенке;
  • без пазов под болты на корпусе.

Повесить телевизор небольшого размера можно очень легко: для этого используется крючок и болты, вкрученные стены. Принцип состоит в том, чтобы подвесить технику как раму

Одним из вариантов размещения плоских телевизоров является их крепление на стену. Такое решение позволяет сэкономить место, при этом все выглядит стильно, современно. Но кронштейны фабричного производства, несмотря на большую функциональность, имеют один недостаток – завышенную стоимость. Поскольку схема кронштейна несложная, то его можно изготовить самостоятельно из любых имеющихся в наличии материалов. Рассмотрим подробнее, как это сделать.

Основные требования, предъявляемые к креплению телевизора

В большинстве выпускаемых телевизоров используется крепление по системе VESA. На основании типовых расстояний между отверстиями (в миллиметрах) предлагаются различные установочные модули. Обычно это четыре монтажных точки, которые располагаются на задней панели. "Четверная" схема VESA выполняется в виде квадрата или немного вытянутого прямоугольника. В точках крепления уже могут быть установлены штатные крепежные болты. Если их там нет, то они находятся в отдельном пакете или с другими комплектующими.

Крепить телевизор, что особенно актуально для дорогих фирменных моделей, на нештатный крепеж нельзя. Поэтому головки болтов нередко имеют исполнение под специнструмент, а отверстия залиты мягким пластиком. В таких случаях установку изделия на кронштейн заводского изготовления должен сделать сертифицированный мастер. Без его отметки в гарантийном талоне о проделанных работах все гарантийные обязательства аннулируются!

При установке на капитальные стены стандартных кронштейнов дюбели рекомендуется выбирать стальные, минимум пропиленовые. Для стен из пеноблока, шлакоблока – только пропиленовые. Саморезы диаметром от 4 мм или таким, как первая цифра размера диагонали экрана (в дюймах). Заглубление самореза в несущую стену без толщины отделки должно составлять:

  • для бетонных стен – 10 мм плюс размер диагонали в сантиметрах;
  • для кирпичных стен – 30 мм плюс размер диагонали;
  • для стен из пеноблока – 50 мм плюс размер диагонали.

Перечисленные выше требования не относятся к стенам из ГКЛ, поскольку они не обладают хорошей несущей способностью. Если листы прилегают плотно к капитальной стене, то монтаж осуществляют непосредственно на стену. Тогда под диаметр головки дюбеля в листе рассверливают отверстия соответствующего диаметра. И наставив на дюбели проставку из стального прута, 6-гранный торцевой ключ, простукивая молотком, осаживают их до посадки на место.

Если гипсокартонные листы закреплены на каркасе и толщина обшивки менее 12 мм, то придется поискать другое место или установить телевизор на тумбу. Единственный возможный вариант – если известно расположение каркаса, который можно использовать для крепления кронштейна.

Неподвижные конструкции настенных кронштейнов

Одной из самых распространенных конструкций является неподвижный кронштейн. Крепежная система очень простая, но ее нельзя наклонить, повернуть экран. Неподвижный кронштейн для телевизора на стену крепится просто и может изготавливаться из любых комплектующих, доступных по цене или которые легко найти.

Рассмотрим вариант изготовления крепления из дерева. Основные материалы:

  • две деревянные планки;
  • саморезы с кольцом;
  • крюки и пластмассовые дюбели.

Берем две планки из древесины твердых пород, у них лучшее качество. Длина планок должна превышать длину задней стенки корпуса плоскоэкранного ТВ на 10–15 сантиметров. Чтобы обеспечить наклон экрана под небольшим углом, верхнюю планку берем несколько толще нижней. По два самореза с кольцом прикручиваем к верхней грани каждой из планок.

С помощью болтов, которые закручиваем в специальные отверстия, планки закрепляем на задней стенке телевизора. Одну планку сверху и одну снизу. Между кольцами замеряем расстояния по горизонтали и вертикали, и переносим их на стену. Получаем точки крепления. Просверливаем в них отверстия, устанавливаем дюбели с крюками и навешиваем на них изделие.

Данное настенное крепление – простое в изготовлении и очень надежное. Подходит для моделей, диагонали экрана которых превышают 26 дюймов.

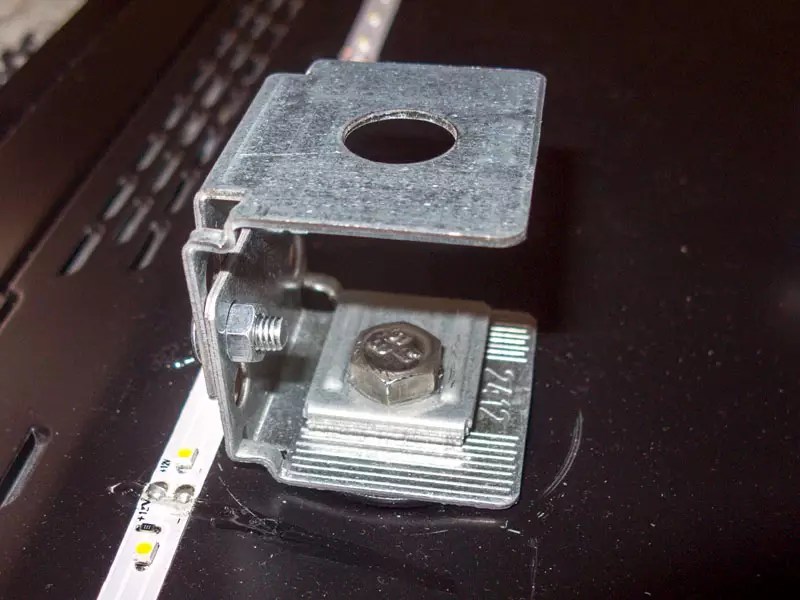

Рассмотрим еще один простой вариант изготовления фиксированного настенного кронштейна. Монтаж небольшого по диагонали изделия будем осуществлять на алюминиевые уголки и велосипедную спицу. Уголки можно взять и стальные, но поскольку нагрузки на крепление незначительные, а сталь тяжело поддается обработке, то алюминий предпочтительнее.

Основные материалы:

  • четыре алюминиевых уголка;
  • одна велосипедная спица толщиной 2 мм;
  • болты, шурупы, пластмассовые дюбели.

Место установки плоского телевизора, размер дюбелей и отверстий подбираем индивидуально с учетом его размеров. Два уголка с просверленными на каждом двумя отверстиями крепим к задней крышке болтами. Два других – на стену шурупами. Для этого прикладываем их к стене и отмечаем на стене карандашом отверстия под дюбели. Крепеж лучше осуществлять на пластмассовые дюбели. Для соединения уголков между собой в верхней боковой части каждого из них просверливаем по одному отверстию.

Желательно, чтобы одна пара заходила внутрь другой, поэтому расстояние между закрепленными на стене уголками делаем меньше на пару миллиметров, чем расстояние между уголками на телевизоре. Прикрепив их по месту, телевизор прикладываем к стене. Выставляем в одну линию отверстия, просверленные в верхней боковой плоскости каждого уголка, и продеваем сквозь них велосипедную спицу.

Спица удерживает изделие в вертикальной плоскости, а вставленные друг в друга уголки предотвращают его непроизвольное смещение в горизонтальной плоскости. Если телевизор необходимо снять со стены, то вынимаем спицу и соединение расцепляется.

Несмотря на небольшой диаметр, прошедшая термообработку велосипедная спица легко выдерживает вес небольших моделей. Но для более тяжелых – необходимы шпильки большего диаметра!

Поворотные конструкции – большая свобода действий

Поворотные конструкции предоставляют большую свободу действий: поворот экрана в нужную сторону, его приближение. Некоторые типы конструкций регулируют вертикальный угол наклона экрана, что бывает необходимо, когда изделие подвешено высоко. Поэтому поворотный кронштейн для телевизора на стену обеспечивает удобный просмотр из любого места комнаты.

Основные материалы:

  • две металлические пластины;
  • отрезок трубы, квадратного профиля;
  • соединительные болты, шурупы, дюбели.

Для изготовления наклонного кронштейна берем две металлические пластины. Чем больше размер диагонали телевизора, и больше его вес, тем большего размера пластины нужно взять. Для небольших моделей берем две пластины 20x20 см, толщиной в несколько миллиметров. Одну будем крепить к стене, а другую на задней панели. На каждую пластину устанавливаем по два металлических уголка.

Чтобы крепление обладало достаточной свободой движения в любую сторону, между уголками устанавливаем кусок трубы. Но лучше использовать профиль квадратной формы 2x2 см, поскольку его удобнее будет закрепить, выставить в плоскости.

Отрезок трубы помещаем между двумя уголками и соединяем между собой длинным болтом. После чего прикручиваем к пластине. Труба (профиль) должна свободно вращаться и не задевать торцом пластину.

К устанавливаемой на стену пластине уголки закрепляем параллельно полу. Это позволит изменять угол поворота телевизора вправо или влево. А уголки на пластине, устанавливаемой на задней панели, выставляем перпендикулярно полу. Это позволит регулировать угол наклона.

Чтобы повысить подвижность системы вместо одного отрезка трубы лучше использовать два, соединенных между собой длинным болтом. Это позволит приближать или удалять экран, регулировать расстояние от стены.

Таким образом, мы можем сделать кронштейн любого типа своими руками. При этом не требуется специальных знаний, а материальные затраты минимальны. Проявив фантазию можно усовершенствовать конструкцию и сделать ее более интересной, индивидуальной. Покрасить в цвет, хорошо сочетающийся с интерьером комнаты. По окончании работы можно просматривать любимые передачи и сериалы с большим комфортом!
